Problemstellung
Nach dem Import wird eine Punktwolke im Grundriss, Schnitt oder 3D-Fenster nicht angezeigt, erscheint schwarz bzw. unscharf oder führt zu Abstürzen. Bei sehr großen Dateien kann der Importprozess einfrieren oder nicht abgeschlossen werden; beim Arbeiten über Remote-Desktop kann die Darstellung vollständig fehlen.
Troubleshooting
1. Dateigröße und Punktanzahl prüfen
Sicherstellen, dass die beim Import erzeugte LCF-Datei kleiner als 4 GB ist und die Punktwolke etwa 30 Millionen Punkte nicht überschreitet.
Größere Punktwolken vor dem Import reduzieren oder in mehrere Dateien aufteilen.
Hinweis:
Mit dem BIMmTool können auch größere Punktwolken importiert werden. Weitere Informationen zu diesem Thema bietet der folgende Link: Das BIMmTool für eine bessere Handhabung von Punktwolken.
2. Platzierung und Sichtbarkeit prüfen
Prüfen, ob die Punktwolke nahe am Projektursprung platziert wurde. Bei georeferenzierten Punktwolken den Vermessungspunkt korrekt einstellen.
Zusätzlich folgende Einstellungen kontrollieren:
- Relevante Ebenen einblenden.
- Aktive Umbau- und Variantensteuerung prüfen.
- Ansicht über Ansicht > Zoom > Optimieren aktualisieren.
- Im 3D-Fenster Alles in 3D anzeigen verwenden.
Weitere Informationen hierzu bieten die folgenden Artikel:
Punktwolke wird an einer falschen Position oder gedreht platziert
3. Grundrissdarstellungsauswahl und Schnittebenenhöhe prüfen
Prüfen, ob sich das Punktwolken-Objekt innerhalb der aktiven Grundrissschnittebenenhöhe befindet.
Bei Bedarf die Höhe bzw. Grundrissdarstellungsauswahl des Punktwolken-Objekts so anpassen, dass die Punktwolke von der Grundriss-Schnittebene erfasst wird.
Weitere Informationen hierzu bietet der folgende Artikel:
Punktwolke wird im Grundriss in falscher Höhe geschnitten
4. Grafikeinstellungen und Hardware prüfen

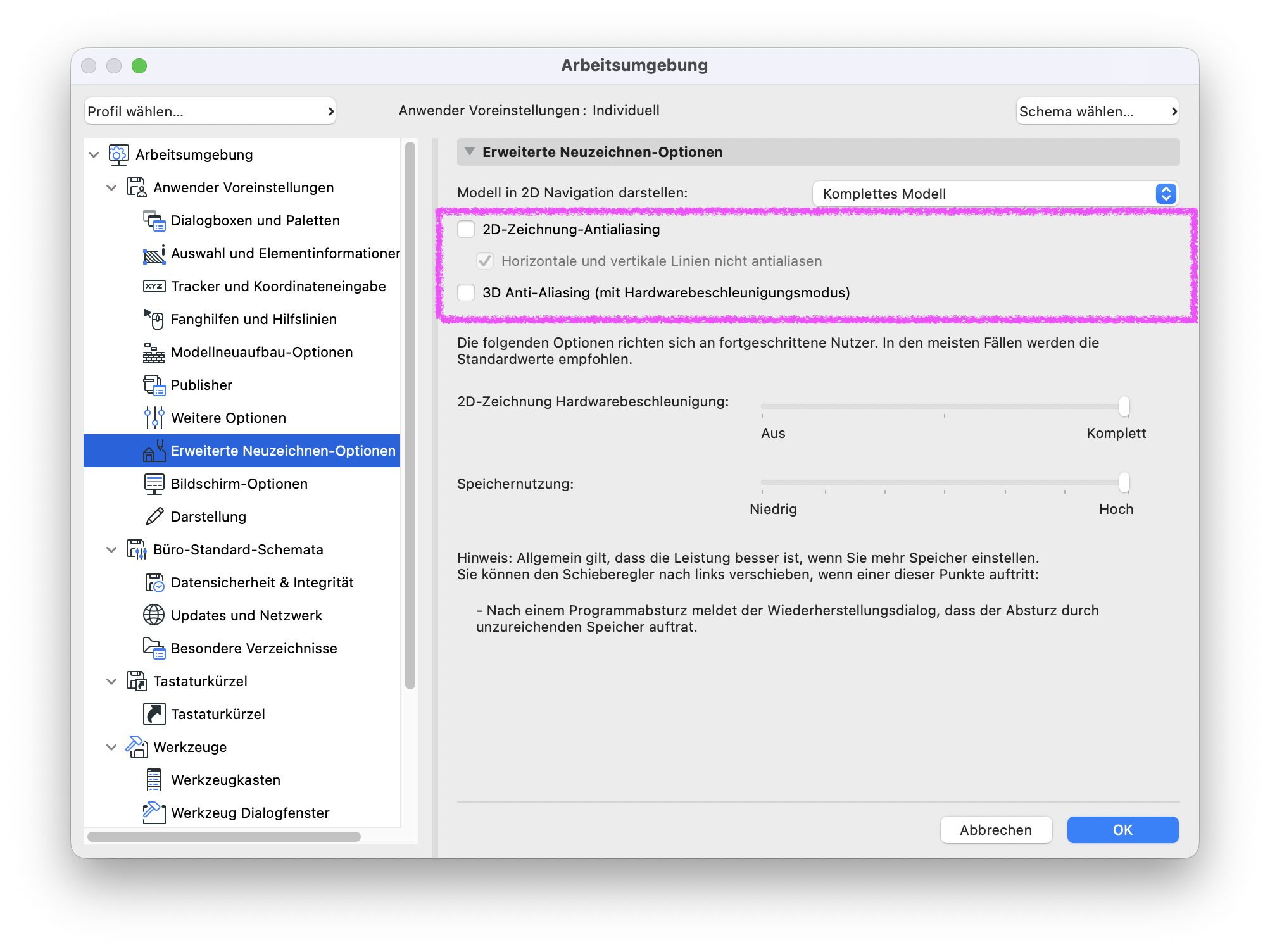

Optionen > Arbeitsumgebung > Erweiterte Neuzeichnen-Optionen
Die Einstellungen 2D-Zeichnung-Antialiasing und 3D Anti-Aliasing (mit Hardwarebeschleunigungsmodus) testweise deaktivieren.
Hinweise:
Für die Darstellung ist eine OpenGL-kompatible Grafikumgebung erforderlich. Bei bestimmten Grafikkarten oder beim Arbeiten über Remote-Desktop kann die Anzeige eingeschränkt sein.
Bei Verwendung von Remote-Desktop muss die eingesetzte Anwendung OpenGL 2.0 unterstützen. Alternativ ist die Punktwolke lokal zu platzieren und zu bearbeiten.
5. Darstellung neu aufbauen
Bei einer unscharfen oder fehlerhaften Darstellung im Grundriss die Ansicht durch Zoomen oder Verschieben neu aufbauen.
6. Import in Teamwork-Projekten prüfen
In Teamwork-Projekten steht der Befehl Erstellen und Platzieren nicht zur Verfügung. Stattdessen den Befehl Ausgewählte Punktwolke nach Ursprung verschieben verwenden.
Allgemeine Hinweise:
Punktwolken werden im 3D-Fenster ausschließlich mit der OpenGL-Engine angezeigt. In CineRender oder der Internal Engine sind sie nicht sichtbar.
Punktwolken werden weder auf Layouts noch in BIMx angezeigt.
Wenn die Punktwolke nicht auf dem Layout angezeigt wird, kann dieser Artikel weiterhelfen.
