Problemstellung
Eine DWG-Datei wird in das Projekt importiert. Es sollen jedoch nicht sämtliche darin enthaltenen Ebenen übernommen werden, sondern nur ausgewählte Layer.
Troubleshooting
DWG/DXF Teilweises Öffnen

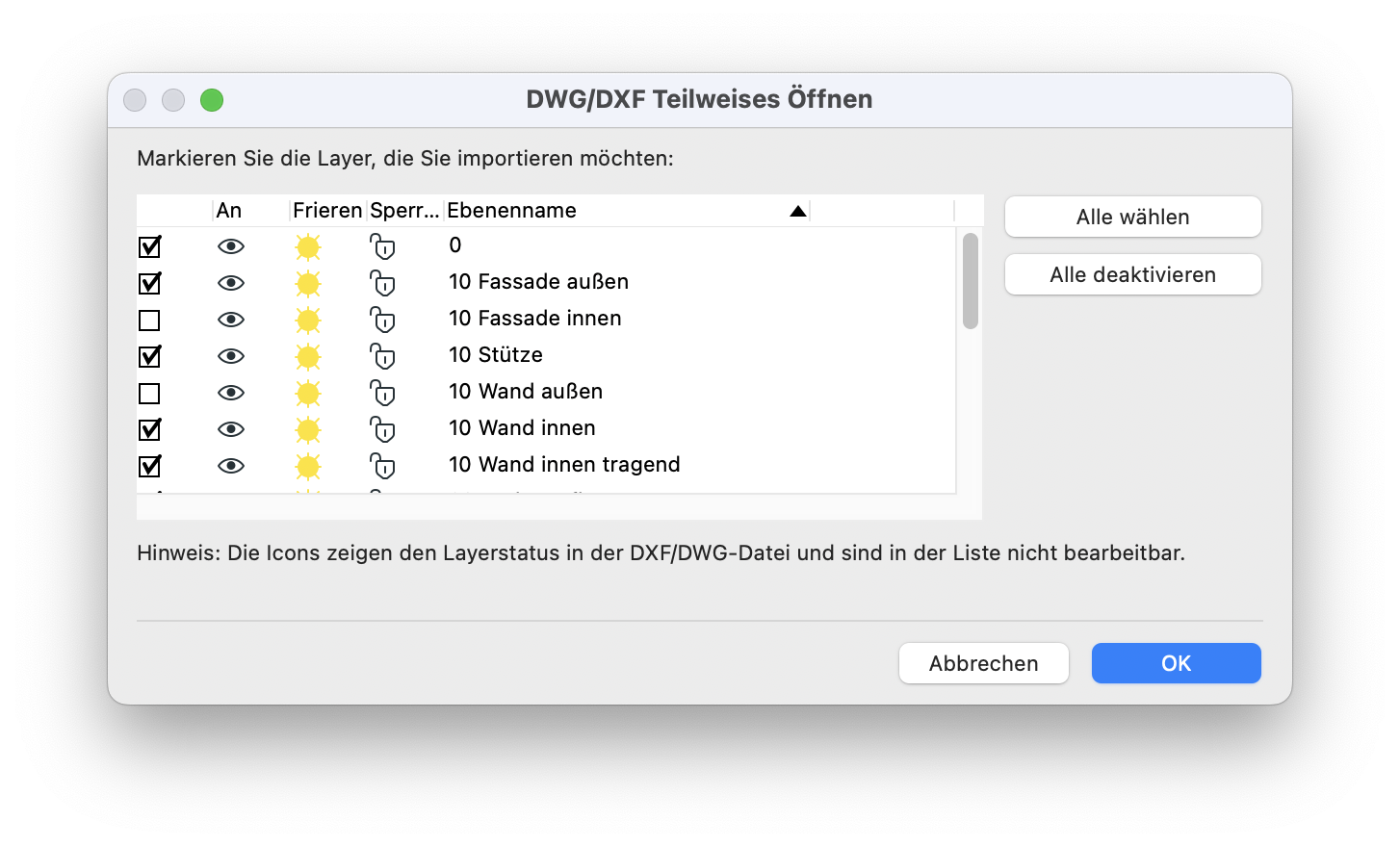

Im Dialogfenster DWG/DXF Teilweises Öffnen sind jene Layer auszuwählen, die in das Projekt importiert werden sollen. Nicht benötigte Ebenen können hier deaktiviert werden, sodass sie nicht eingeladen werden.
Hinweise:
- Standardmäßig sind alle Ebenen zur Übernahme aktiviert.

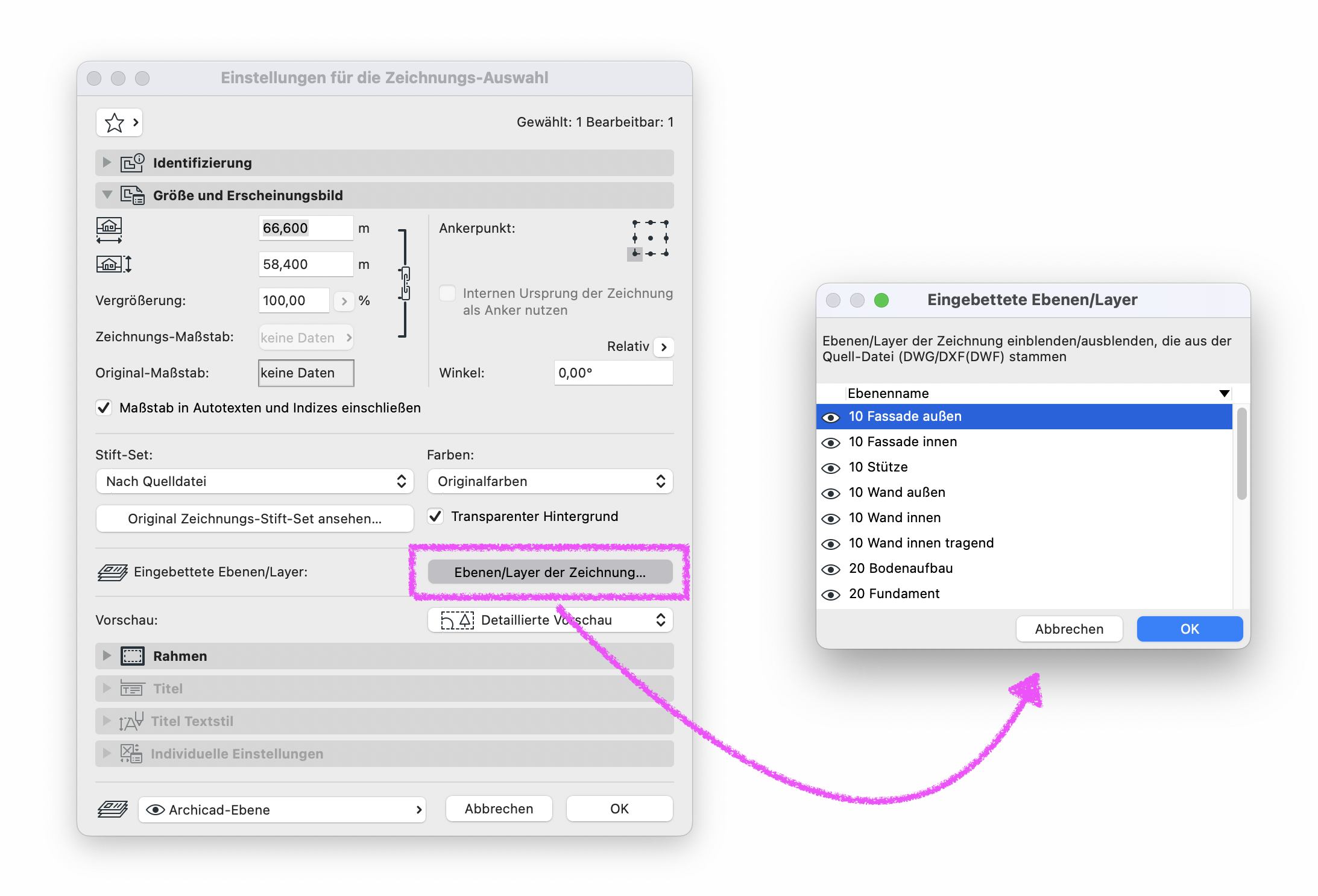

- Das Dialogfenster erscheint nicht, wenn eine DWG-Datei über das Zeichnungswerkzeug als externe Zeichnung platziert wird. In diesem Fall kann die Ebenensteuerung nachträglich über die Einstellungen für die Zeichnungsauswahl bzw. dem Dialogfenster Eingebettete Ebenen/Layer erfolgen:
Wenn in Archicad importierte DWG-Elemente nur auf eine Ebene abgelegt werden, dann kann dieser Artikel helfen: In Archicad importierte DWG-Elemente werden auf eine Ebene gelegt
