Problemstellung
Eine Punktwolke wird an einer falschen Position bzw. mit inkorrekten X-Y-Koordinaten abgesetzt und/oder gedreht importiert.
Troubleshooting
1. Georeferenzierung der Punktwolke prüfen
Prüfen, ob die Punktwolke selbst eine Georeferenzierung enthält. Dies kann im Vorfeld des Imports in Archicad mit einer Drittsoftware (z.B. CloudCompare) erfolgen.
Wenn die Punktwolke georeferenziert ist, muss der entsprechende Bezugspunkt im Archicad-Vermessungspunkt eingestellt sein.
2. Vermessungspunkt-Einstellungen prüfen

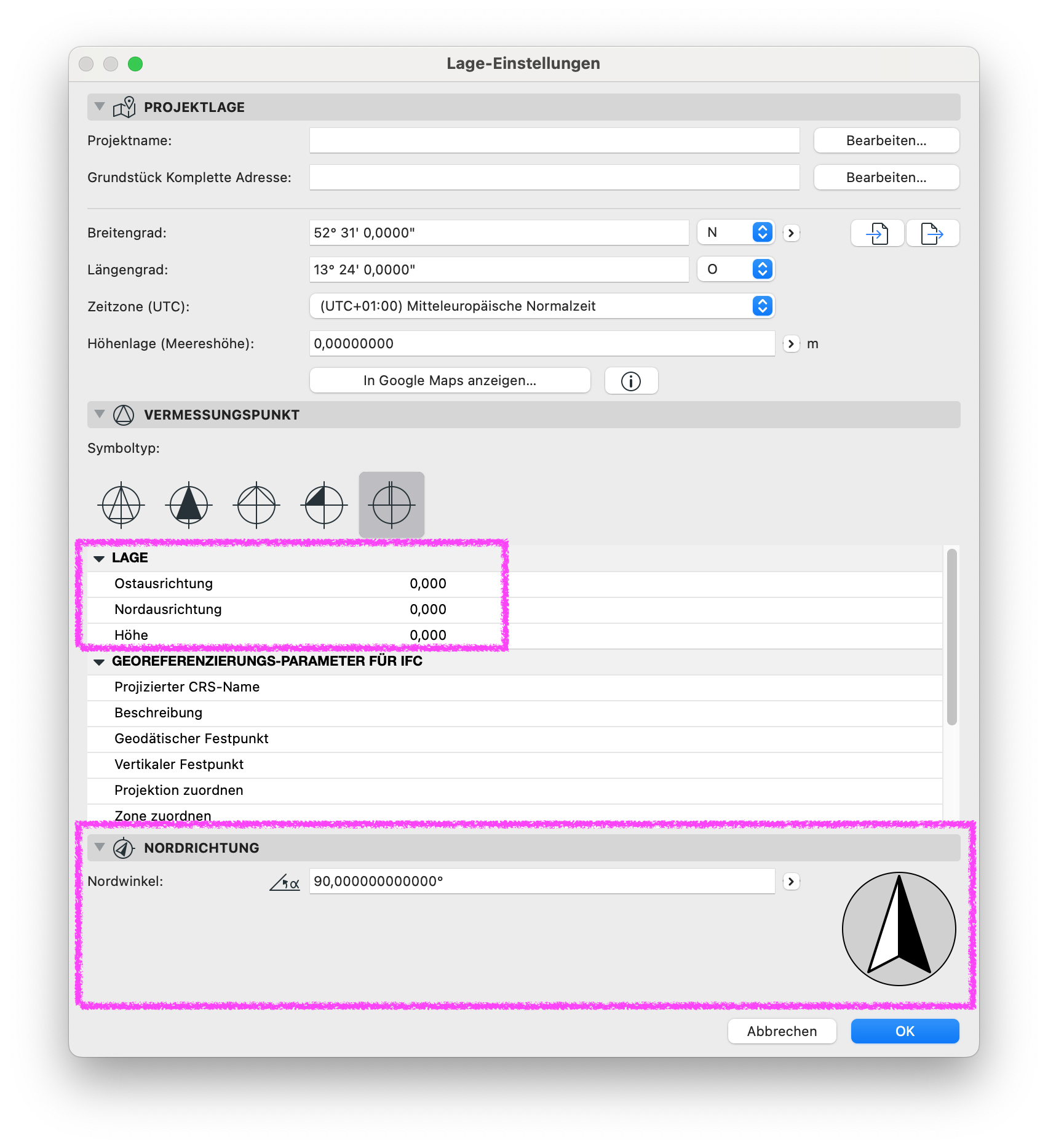

Optionen > Projektpräferenzen > Lage-Einstellungen…
- Ist der Wert für die Ostausrichtung oder Nordausrichtung korrekt eingetragen?
- Ist ein Nordwinkel eingestellt?

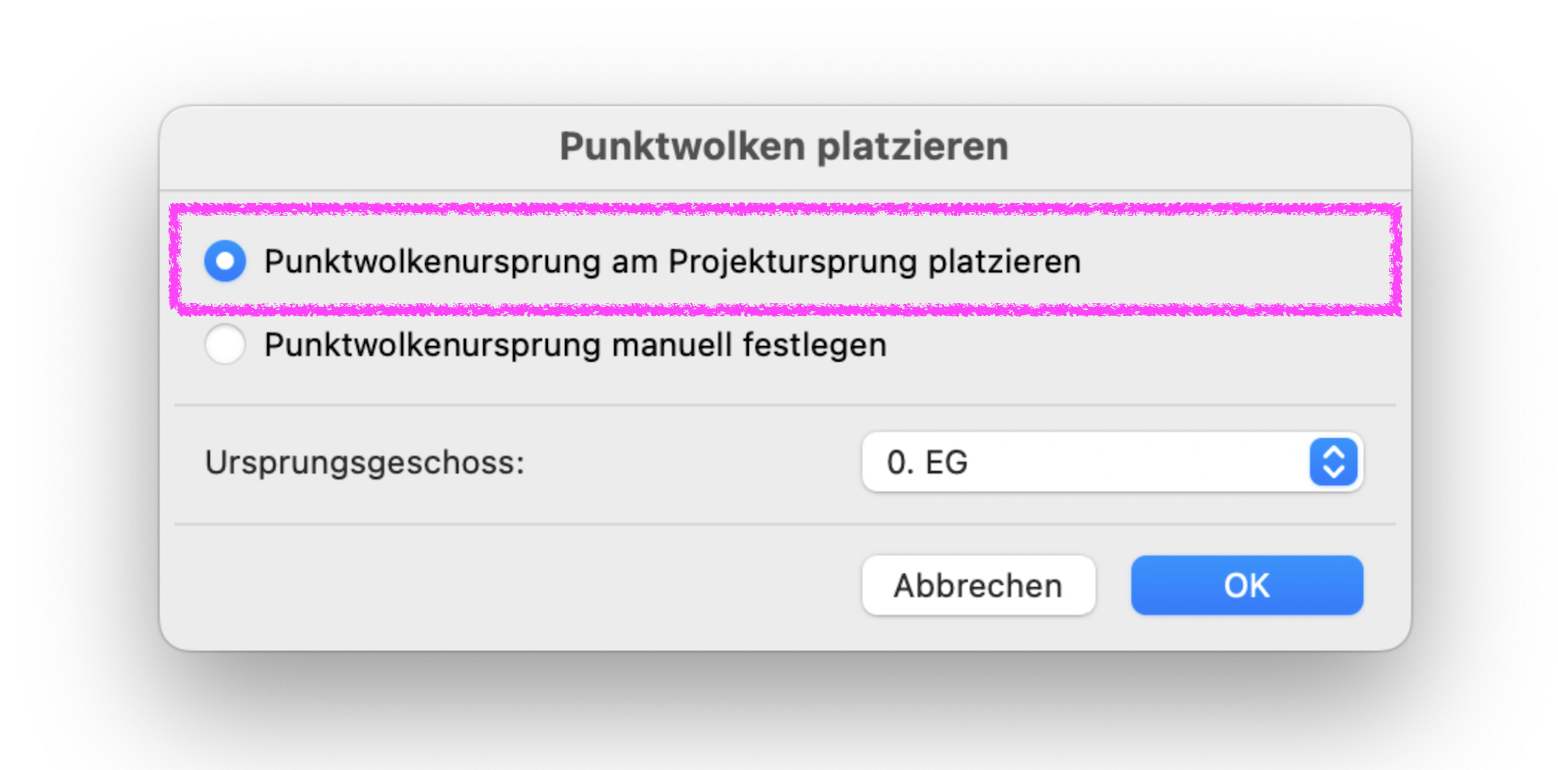

3. Grundeinstellungen des Objektwerkzeugs prüfen
Vor dem Import der Punktwolke die Grundeinstellungen des Objektwerkzeugs prüfen. Es gilt sicherzustellen, dass kein Winkel eingestellt ist.
Vorgehensweise:
-
Es ist sicherzustellen, dass im Grundriss oder im 3D-Fenster kein Objekt markiert bzw. ausgewählt ist.
-

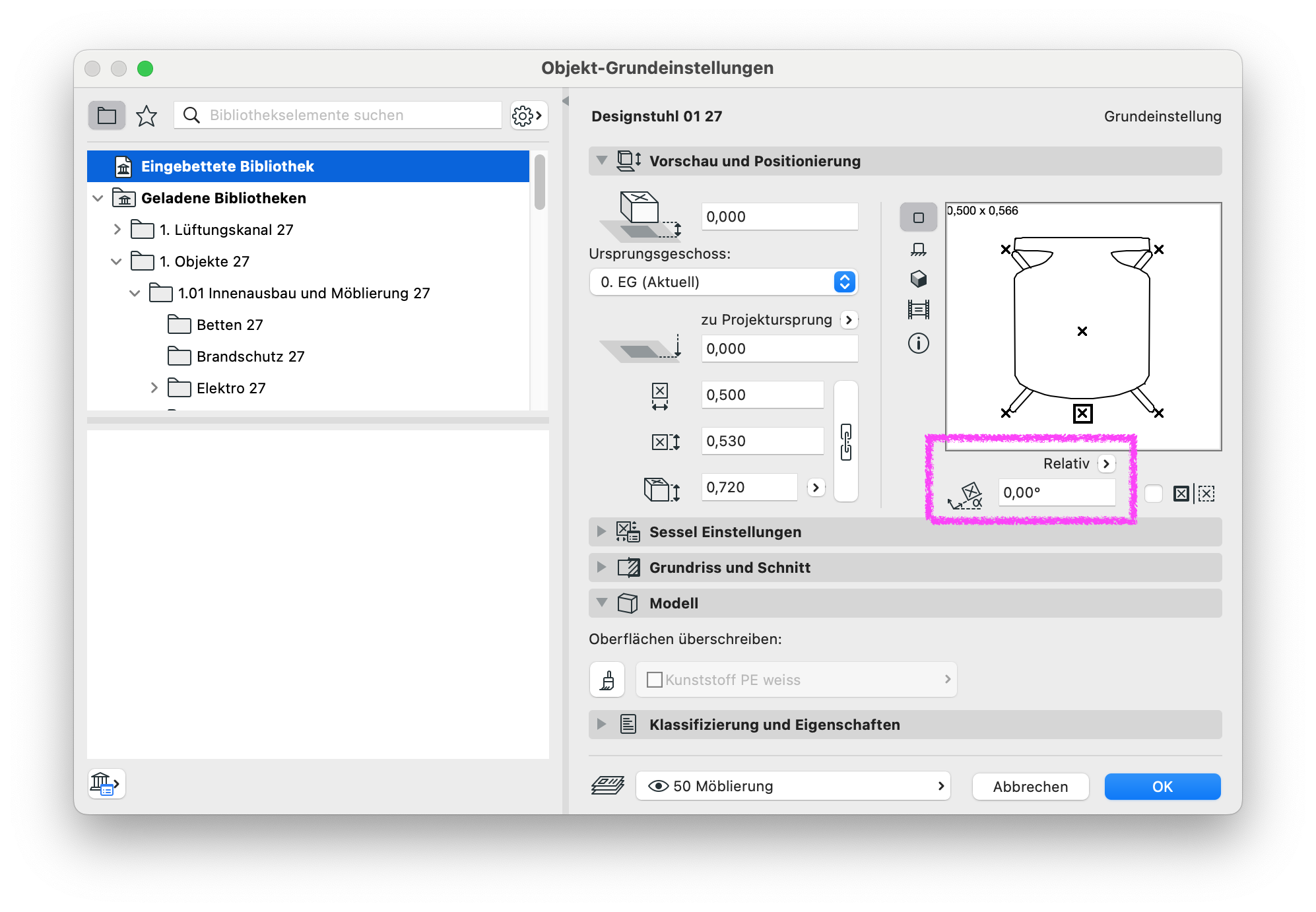

Das Objektwerkzeug im Werkzeugkasten aktivieren und Werkzeug-Einstellungen öffnen.
-
Die Lage und Winkel überprüfen.

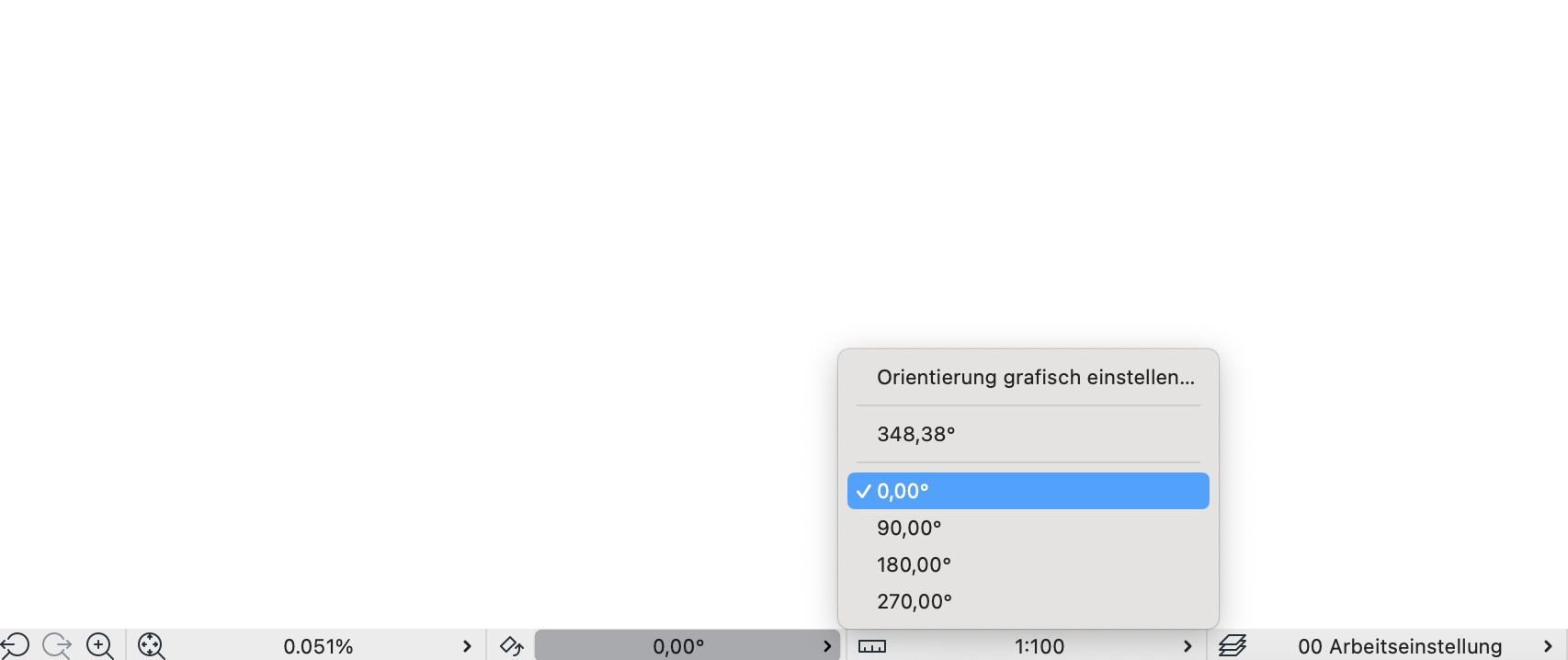

4. Gedrehte Orientierung aktiv?
Es gilt zu prüfen, ob im Modellbereich ein Winkel für die gedrehte Orientierung eingestellt ist.
Hinweis:
Mit Archicad 28 steht die Zusatzsoftware bzw. das Add-On BIMmTool zur Verfügung, welches weitreichendere Möglichkeiten für den Import und Workflow mit Punktwolken bietet.
