Problemstellung
Ein DWG-Block wird mit dem Einladen der DWG-Datei nicht als Objekt übernommen.
Troubleshooting
1. Einzelne DWG-Blöcke als Objekt importieren
Ablage > Bibliotheken und Objekte > Objekt öffnen…
Die DWG-Datei, in welcher nur der gewünschte Block enthalten ist, auswählen und als Objekt öffnen.
2. Mehrere DWG-Blöcke als Objekte importieren
Ablage > Öffnen…
Mit dem DWG-Übersetzer 1.1 - Layout+Modell-Blöcke zu Bibliothekselementen die DWG-Dateien öffnen bzw. importieren, um alle enthaltenen Blöcke automatisch in Objekte umzuwandeln.
Hinweis:

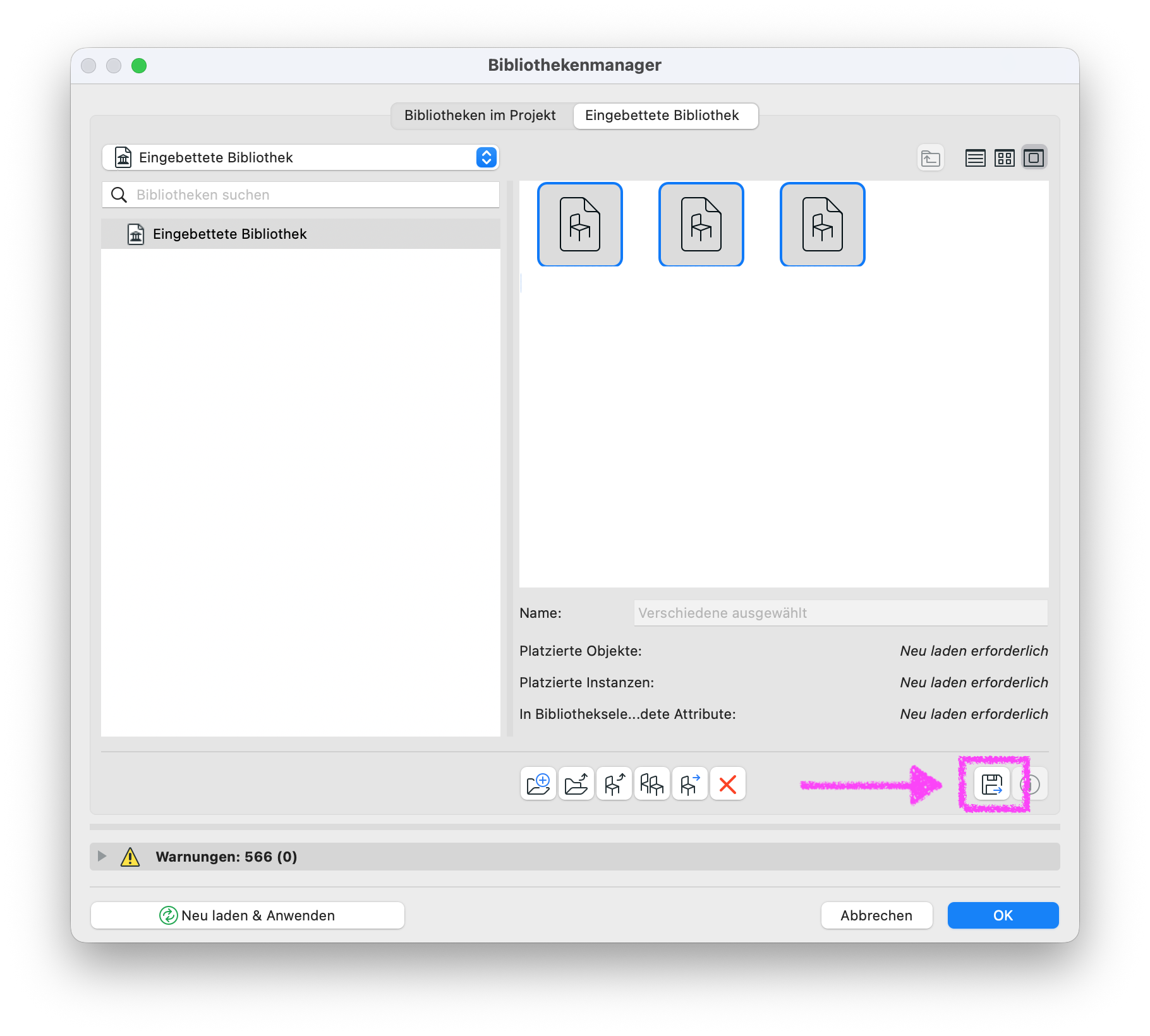

Die importierten Objekte können anschließend aus der eingebetteten Bibliothek extrahiert und in anderen Projekten weiterverwendet werden.
Wie DWG-Dateien mit 3D-Inhalten als Objekt eingelesen werden können, erläutert die folgende Anleitung:
Einlesen von 3D DXF/DWG Daten als Objekt
