Problemstellung
Eine DWG-Datei wird importiert und die eingeladene Zeichnung entspricht nicht dem gewünschten Maßstab bzw. Skalierung.
Troubleshooting
Im Vorfeld: DWG-Datei im DWG-Viewer prüfen
Eine DWG-Datei sollte nicht direkt in Archicad zur Prüfung geöffnet werden, da mit dem Import die Datei je nach gewähltem Übersetzer konvertiert wird. Eine Prüfung durch einen Viewer bietet eine unveränderte Darstellung des DWG-Inhalts.
Kostenlose DWG-Viewer können im Internet heruntergeladen werden.
- Hat die Zeichnung auch im Viewer eine falsche Größe, liegt das Problem auf der Export-Seite.
- Wird die Zeichnung im Viewer korrekt dargestellt, hat man nachfolgend mehrere Möglichkeiten, den Maßstab im Zuge des Imports einer DWG-Datei zu beeinflussen:

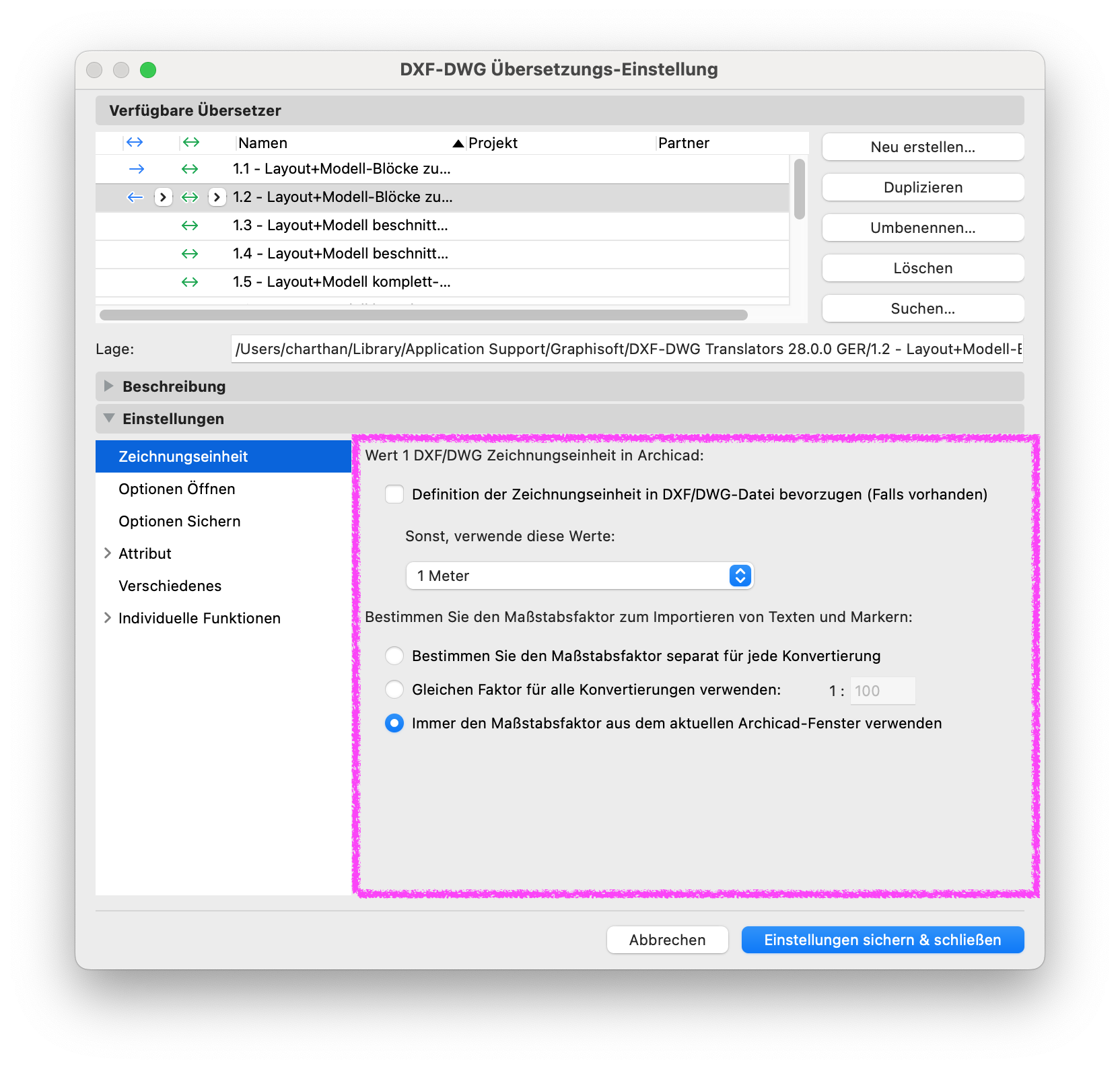

1. DXF-DWG Übersetzungs-Einstellungen prüfen
Ablage > Interoperabilität > DXF-DWG > DXF-DWG-Übersetzer...
Generell sind für den Import (als auch Export) von DWG-Dateien die Einstellungen unter der Rubrik Zeichnungseinheit für den ausgewählten DXF-DWG-Übersetzer zu prüfen:
Hinweis:
Unter dem Punkt Sonst, verwende diese Werte kann auf den Eintrag Eigene (mm) umgestellt werden, um den Maßstab mit einem Skalierungsfaktor individuell anzupassen.

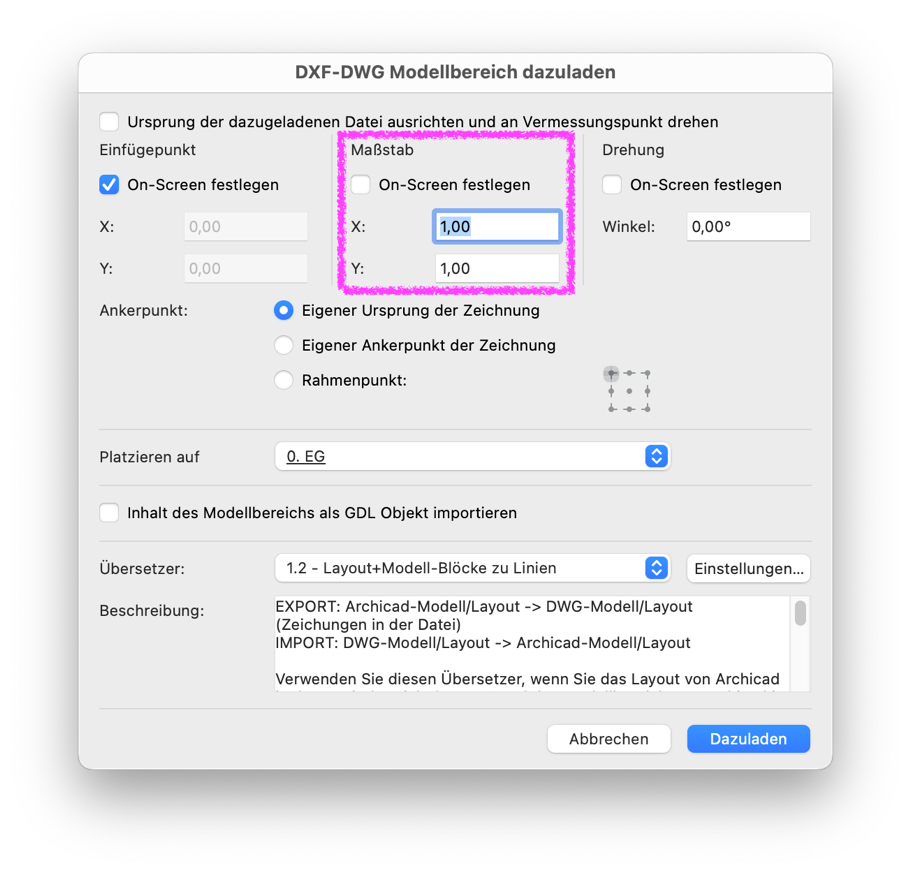

2. Über Dazuladen importieren
Ablage > Interoperabilität > Dazuladen... > Dazuladen aus Datei...
Wird die DWG-Datei über Dazuladen importiert, hat man die Möglichkeit im Dialogfenster DXF-DWG Modellbereich dazuaden unter Maßstab entsprechend den Maßstab zu definieren.
Hinweis:
Mit der aktivierten Option On-Screen festlegen kann der Maßstab grafisch bestimmt werden, nachdem die DWG-Zeichnung importiert wurde.

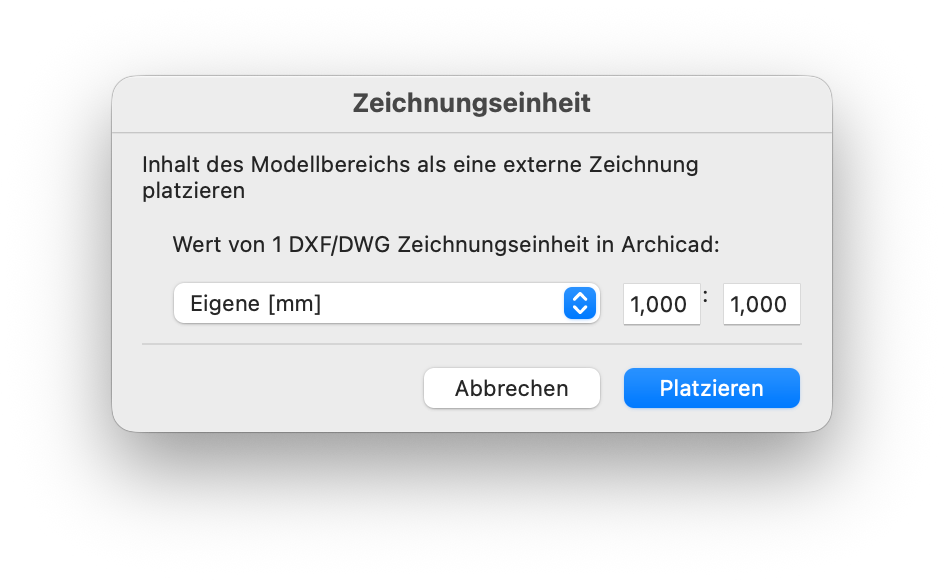

3. Mit dem Zeichnungswerkzeug importieren
Dokumentation > Dokumentationswerkzeuge > Zeichnung
Wird die DWG-Datei mit dem Zeichnungswerkzeug importiert, hat man die Möglichkeit im Dialogfenster Zeichnungseinheit unter Wert von 1DXF/DWG Zeichnungseinheit in Archicad entsprechend den Maßstab zu definieren.

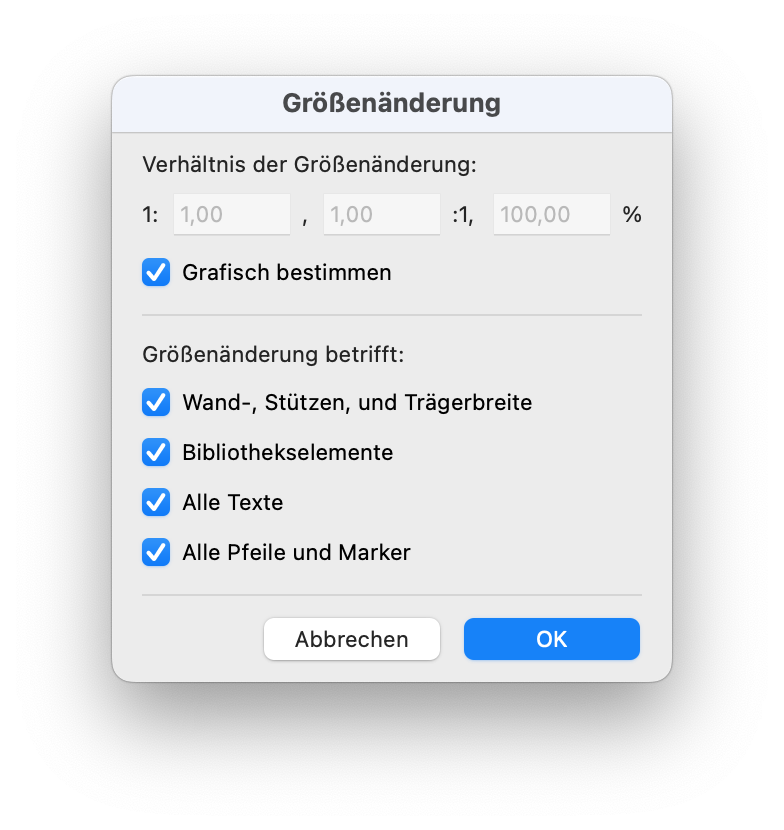

4. Nach dem Import die Größe anpassen
Bearbeiten > Verändern > Größenänderung
Alternativ kann die importierte DWG-Zeichnung nachträglich auch manuell mit dem Befehl Größenänderung skaliert werden.
Hinweis:
Gegebenenfalls muss vorher die Zeichnung in 2D-Elemente zerlegt werden (Bearbeiten > Vereinigen & zerlegen > In 2D-Elemente zerlegen...).
