Problemstellung
Der PDF-Export aus Archicad dauert ungewöhnlich lange oder die erzeugte PDF-Datei weist Performance- und Darstellungsprobleme auf. Dazu gehören beispielsweise:
- Die PDF-Datei lässt sich nicht oder nur sehr langsam öffnen.
- Inhalte bauen sich verzögert auf oder die Navigation und das Zoomen reagieren stockend.
- Inhalte fehlen, flimmern oder werden fehlerhaft dargestellt.
- Die Farben weichen von der Darstellung in Archicad ab.
- Die erzeugte PDF-Datei ist ungewöhnlich groß.
Troubleshooting
1. Menge der Zeichnungsinhalte prüfen
Umfang der zu exportierenden Zeichnungsinhalte im Modell- oder Layoutbereich prüfen. Nicht benötigte Inhalte ausblenden oder entfernen und umfangreiche Ausgaben gegebenenfalls auf mehrere PDF-Dateien verteilen.
2. Art und Komplexität der Inhalte prüfen
Komplexe oder sehr häufig dargestellte Inhalte können den PDF-Export und die spätere Darstellung erheblich verlangsamen.
Inhalte schrittweise ausblenden oder aus der Ausgabe entfernen und jeweils einen Testexport durchführen. Dadurch lässt sich eingrenzen, welche Elemente die Performance- oder Darstellungsprobleme verursachen.
2.1. Schraffuren
- Kleinteilige Symbolschraffuren sowie Dämm-, Kies- oder Pflasterschraffuren reduzieren.
- Misch-, Verlaufs-, Textur-, Bild- und Transparenzschraffuren testweise ausblenden oder durch einfache Vollschraffuren ersetzen.
- Überlagerungen mehrerer Schraffuren mit Transparenz vermeiden, da diese den Berechnungsaufwand erhöhen können.
- Für einen Test können problematische Schraffuren temporär über eine grafische Überschreibung vereinfacht werden.
2.2. Linien
- Importierte Linientypen aus DWG- oder anderen Fremddateien testweise durch Archicad-Linientypen ersetzen.
- Doppelte oder übereinanderliegende Linien entfernen.
Hinweis:
Mit dem Goodie Doppelte Elemente überprüfen können identische, übereinanderliegende Linien und weitere doppelte Elemente lokalisiert und bereinigt werden.
2.3. 3D-Projektionen und Renderings
- Die Auflösung platzierter Bilder und Renderings reduzieren.
- Auf Layouts platzierte Zeichnungen aus dem 3D-Fenster testweise durch Bilddateien in geeigneter Auflösung ersetzen.
2.4. Objekte und komplexe Profile
- Detailreiche Objekte mit hoher Polygonzahl reduzieren, ausblenden oder vereinfacht darstellen.
- Besonders komplexe Profilbauteile testweise aus der Ausgabe entfernen.
Hinweis:
Mit dem Goodie Polygonzähler können Elemente mit einer hohen Anzahl an 3D-Polygonen lokalisiert werden. Zusätzlich lässt sich die 3D-Detailgenauigkeit von Bibliothekselementen anpassen, um die Modellkomplexität zu reduzieren.
2.5. Importierte oder verknüpfte Inhalte
- Importierte oder verknüpfte IFC-, DWG- und DXF-Inhalte auf komplexe Schraffuren, Linientypen und doppelte Elemente prüfen.
- Nicht benötigte Inhalte entfernen oder ausblenden.
3. Verschiedene Wege des PDF-Exports prüfen
Den Export testweise über unterschiedliche Ausgabewege durchführen:
- Export über den Publisher.
- Export über Ablage > Sichern als...
- Export über Ablage > Drucken...

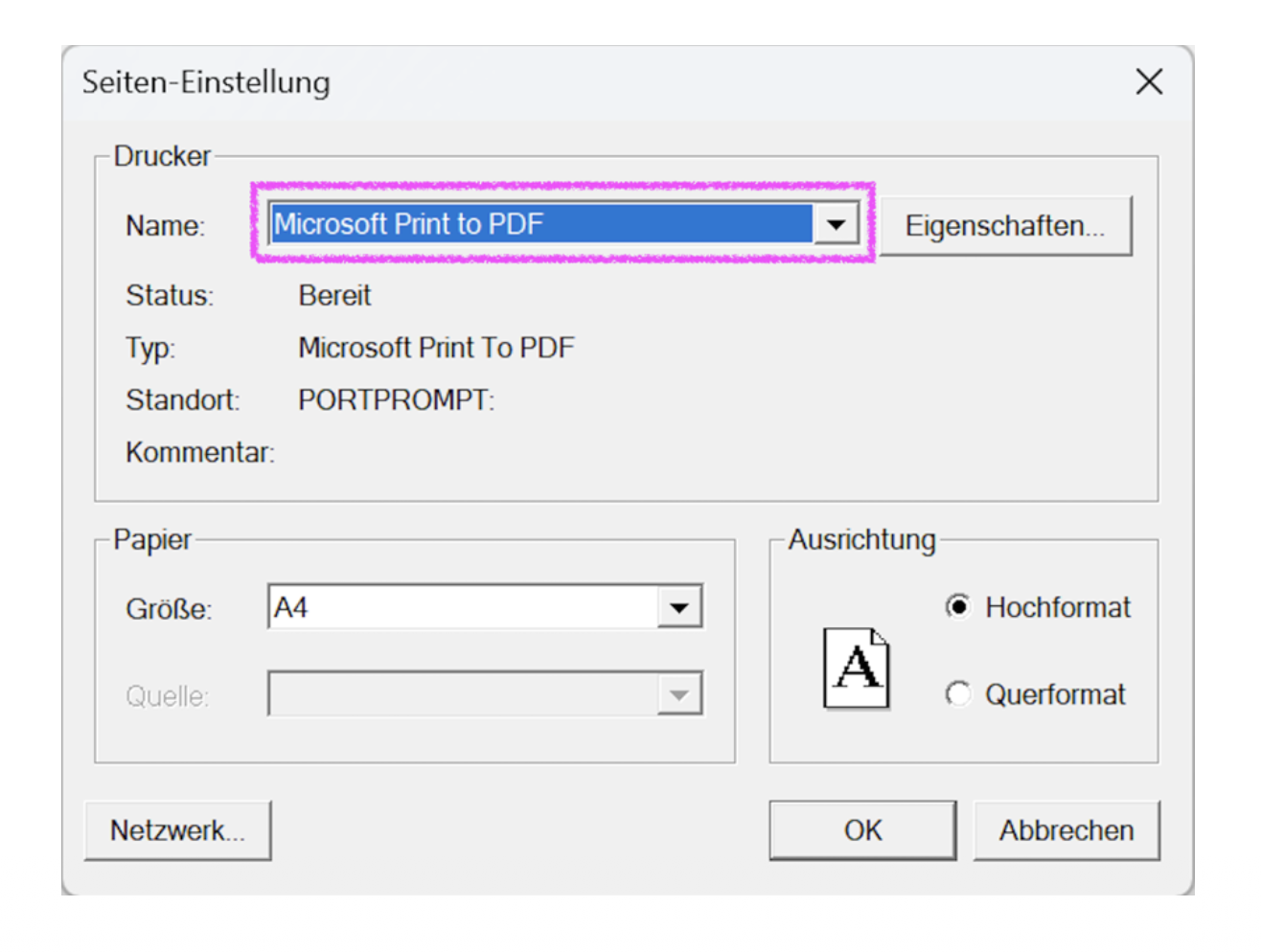

Beispiel Dialogfenster auf WIN:

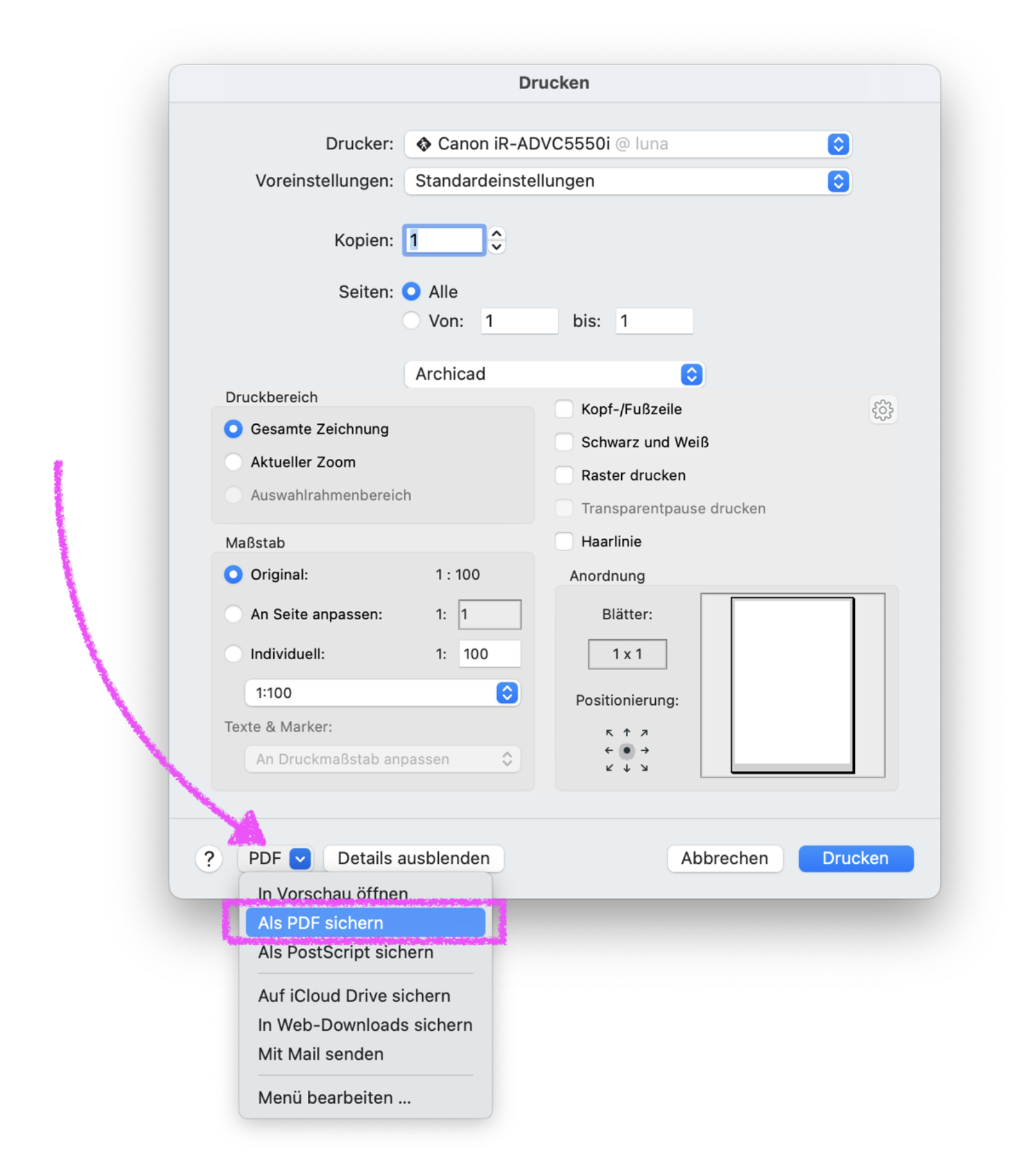

Beispiel Dialogfenster auf MAC:
Zusätzlich prüfen, ob sich das Ergebnis unterscheidet, wenn die PDF-Datei direkt aus dem Modellbereich oder aus einem Layout erzeugt wird.
4. PDF-Datei in verschiedenen Programmen prüfen
Die PDF-Datei in unterschiedlichen PDF-Viewern oder Webbrowsern öffnen. Je nach verwendetem Programm können sich Ladezeit, Navigation und Darstellung unterscheiden.
Webbrowser eignen sich besonders für einen schnellen Vergleich, da sie auf den meisten Systemen bereits vorhanden sind und für die Anzeige der PDF-Datei keine zusätzliche Software installiert werden muss.
Sicherstellen, dass der verwendete PDF-Viewer bzw. Webbrowser aktuell ist.
5. PDF-Datei komprimieren
Bei ungewöhnlich großen oder langsam reagierenden PDF-Dateien die Datei mit einem geeigneten PDF-Programm komprimieren oder die Bildqualität reduzieren. Anschließend prüfen, ob sich Dateigröße und Performance verbessern, ohne dass relevante Inhalte verloren gehen.
6. Aktuelle Archicad-Version verwenden
Hilfe > Nach Updates suchen...
Prüfen, ob für die verwendete Archicad-Version ein aktuelles Update verfügbar ist, und dieses gegebenenfalls installieren.
Hinweis:
