Problemstellung
Eine importierte Punktwolke wird nicht dargestellt bzw. ist nicht sichtbar.
Troubleshooting
1. Import korrekt ausgeführt?
Punktwolke über Ablage > Interoperabilität > Punktwolken importieren… importieren.

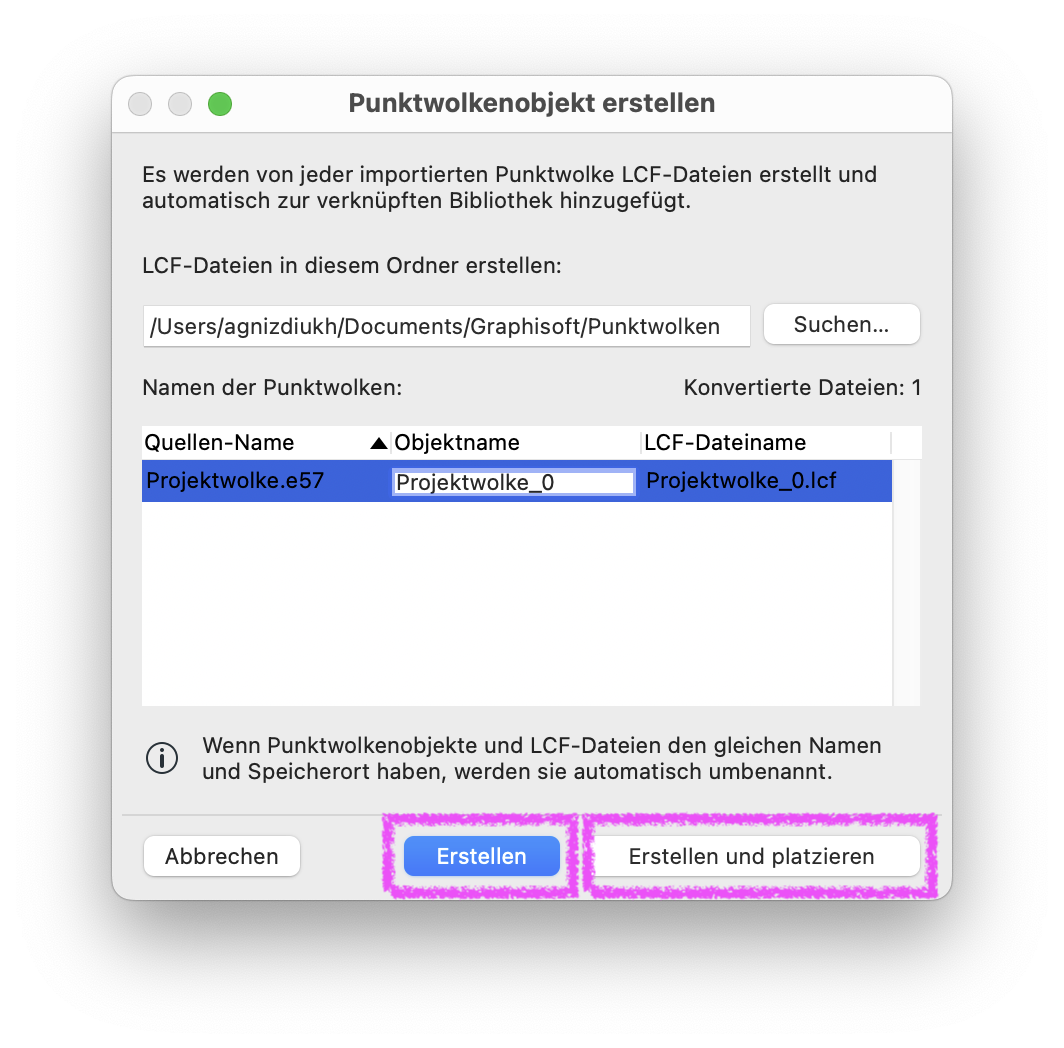

Es erscheint ein Import-Dialog:
Erstellen und platzieren - Punktwolke wird automatisch im Projekt platziert.

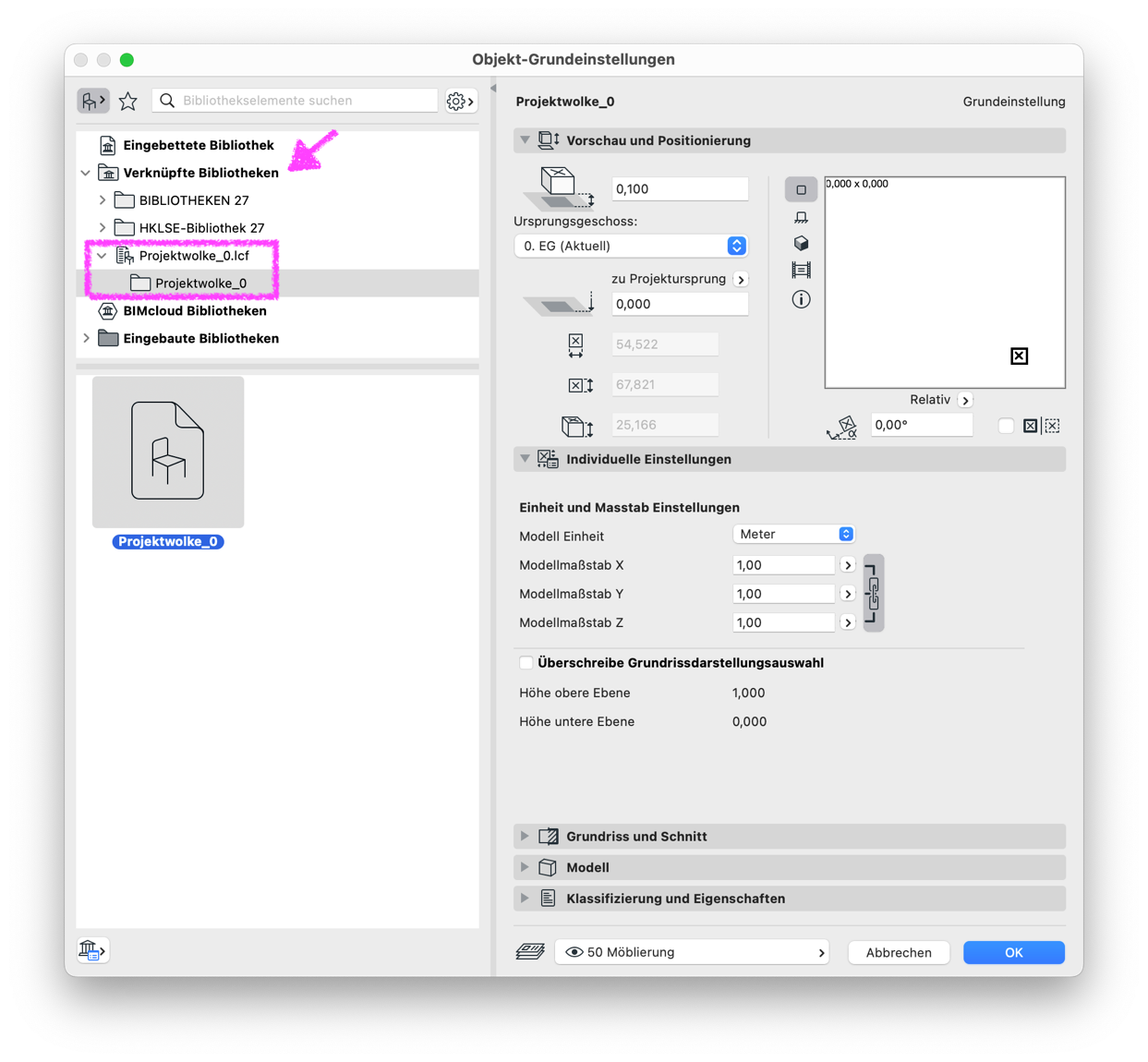

Erstellen – die Punktwolke wird nicht automatisch platziert und muss nach dem Import manuell mit Objekt-Werkzeug platziert werden:
2. Sichtbarkeits-Einstellungen prüfen
- Alle Ebenen anschalten (Dokumentation > Ebenen > alle Ebenen sichtbar)

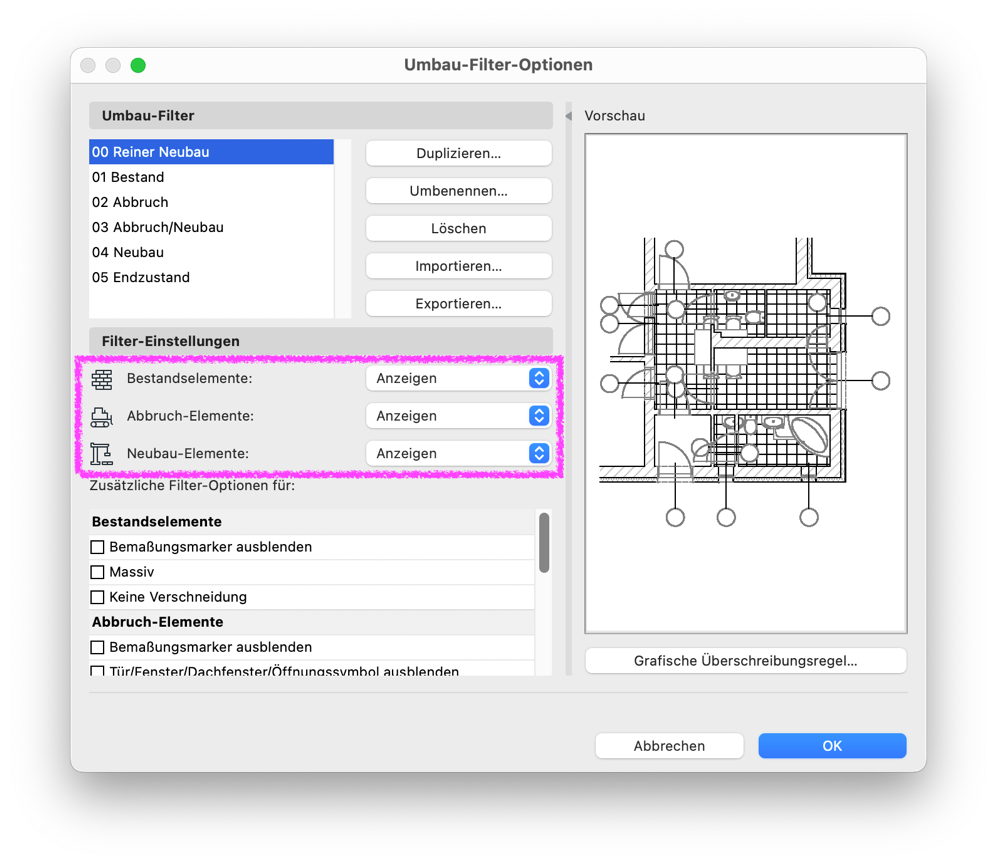

- Umbaufilter prüfen (Dokumentation > Umbau > Umbau-Filter Optionen…)
- Variantenkombination prüfen (Dokumentation > Variantenplanung > welche Kombination ist an?)
3. Sicht optimieren
Georeferenzierte Punktwolken können nach dem Import sehr weit vom Ursprung platziert werden, sodass sich das importierte Objekt außerhalb des sichtbaren Bereichs befindet.
Um dies zu prüfen, direkt nach dem Import Ansicht > Zoom > Optimieren wählen.

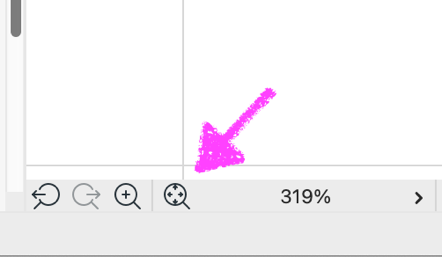

Alternativ kann der Button unten links verwendet werden:
4. Im 3D prüfen
Ansicht > Elemente in 3D > Alles in 3D anzeigen
Danach Ansicht optimieren (Ansicht > Zoom > Optimieren).
Falls Punkwolke sichtbar ist, diese auswählen und Rechtsklick > Im Grundriss auswählen klicken.
5. Höhe des Punktwolken-Objektes prüfen

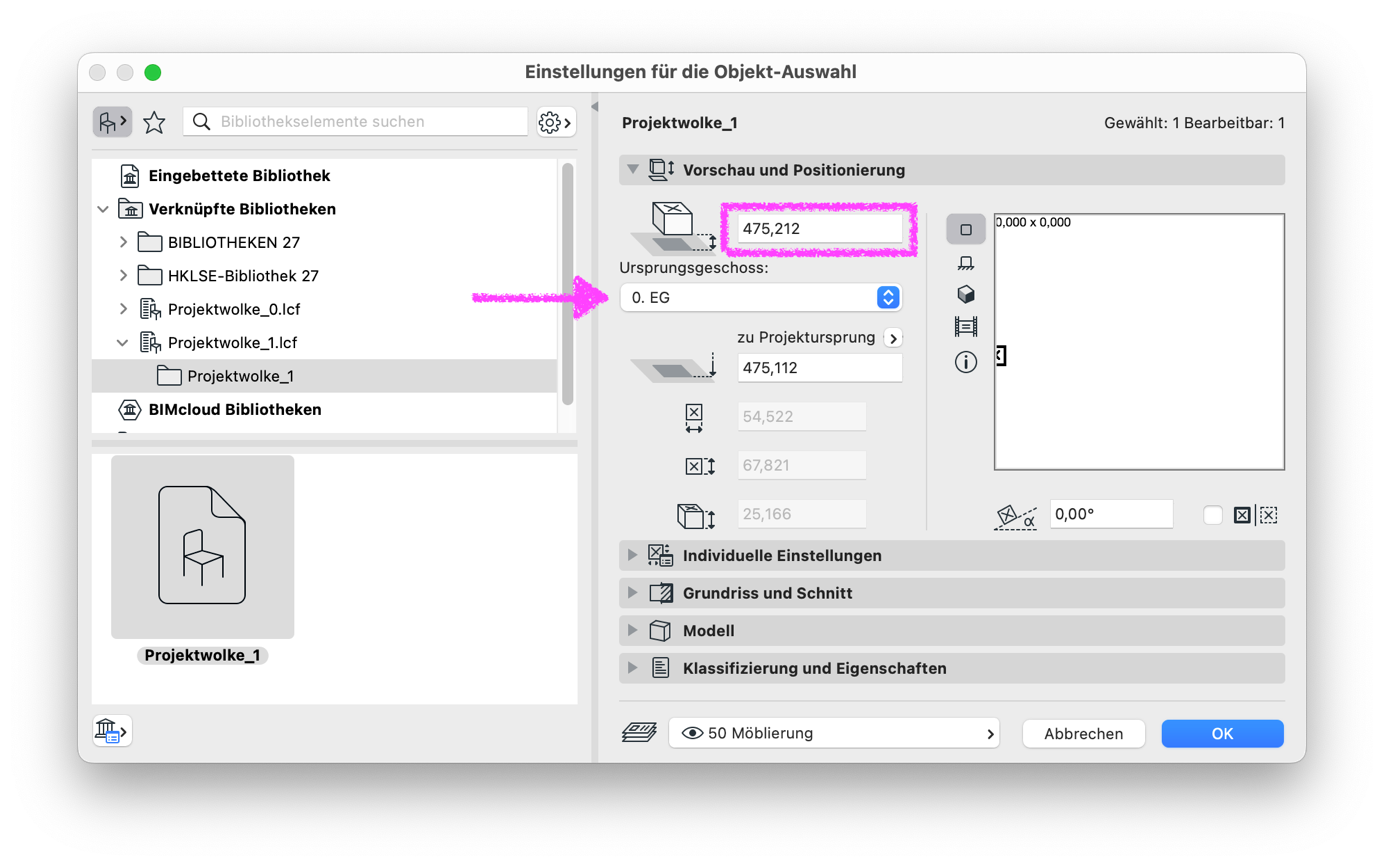

Wenn die Punktwolke im Grundriss nur als einzelner Punkt dargestellt wird, sollten das Ursprungsgeschoss sowie die Höhe des Objekts über dem Ursprungsgeschoss überprüft werden:
Die Höhe so anpassen, dass die Punktwolke vom Grundrissbereich geschnitten wird. Häufig muss dafür ein negativer Ursprungswert angegeben werden (z. B. -1 m, -5 m usw.).
6. Nach Objekt suchen

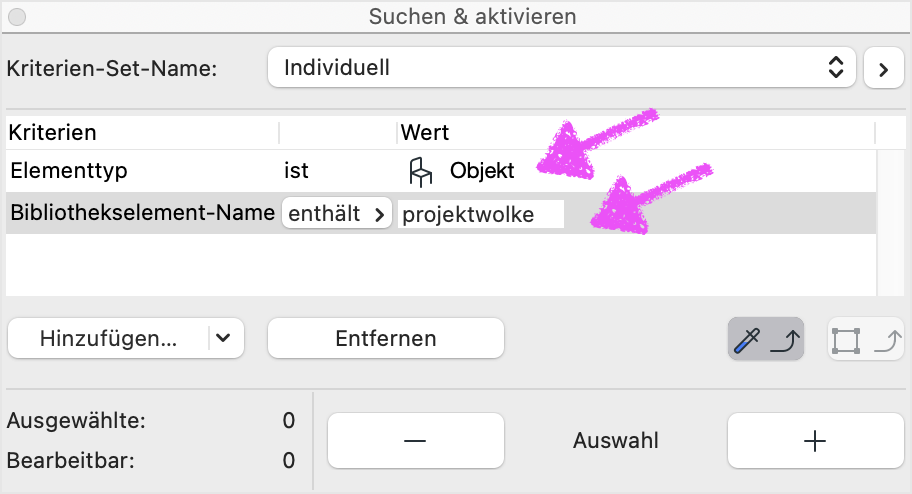

Bearbeiten > Suchen & aktivieren…
Über Suchen & aktivieren lässt sich die Punktwolke z.B. mit dem Parameter Bibliothekselement-Name suchen.

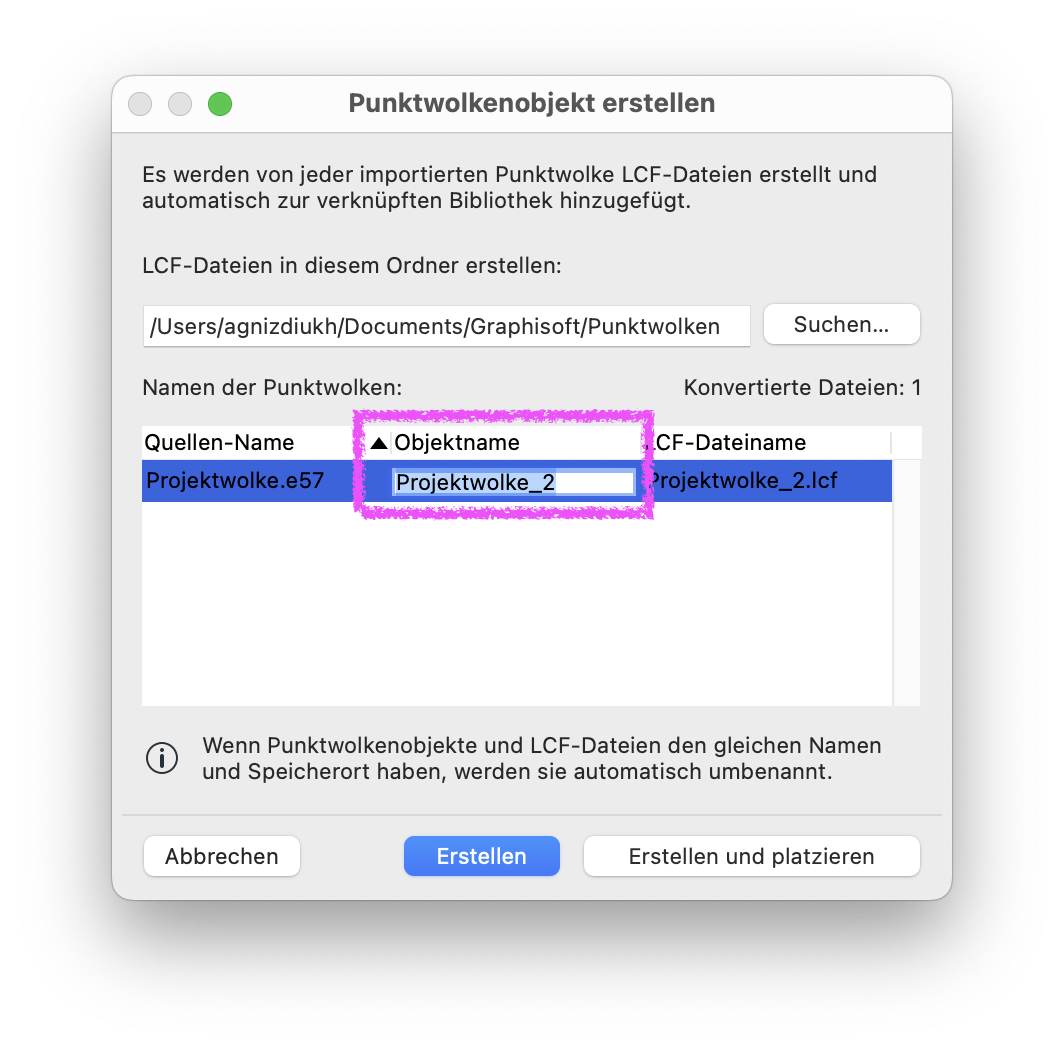

Der Bibliothekselement-Name wird mit dem Import der Punktwolke vergeben:
