Problemstellung
Beim DWG-Export sollen die Ebenennamen automatisch mit einem einheitlichen Präfix oder Suffix ergänzt werden. Der ursprüngliche Archicad-Ebenenname soll dabei erhalten bleiben.
Troubleshooting
Eigene Umbau-Kennzeichnung einrichten

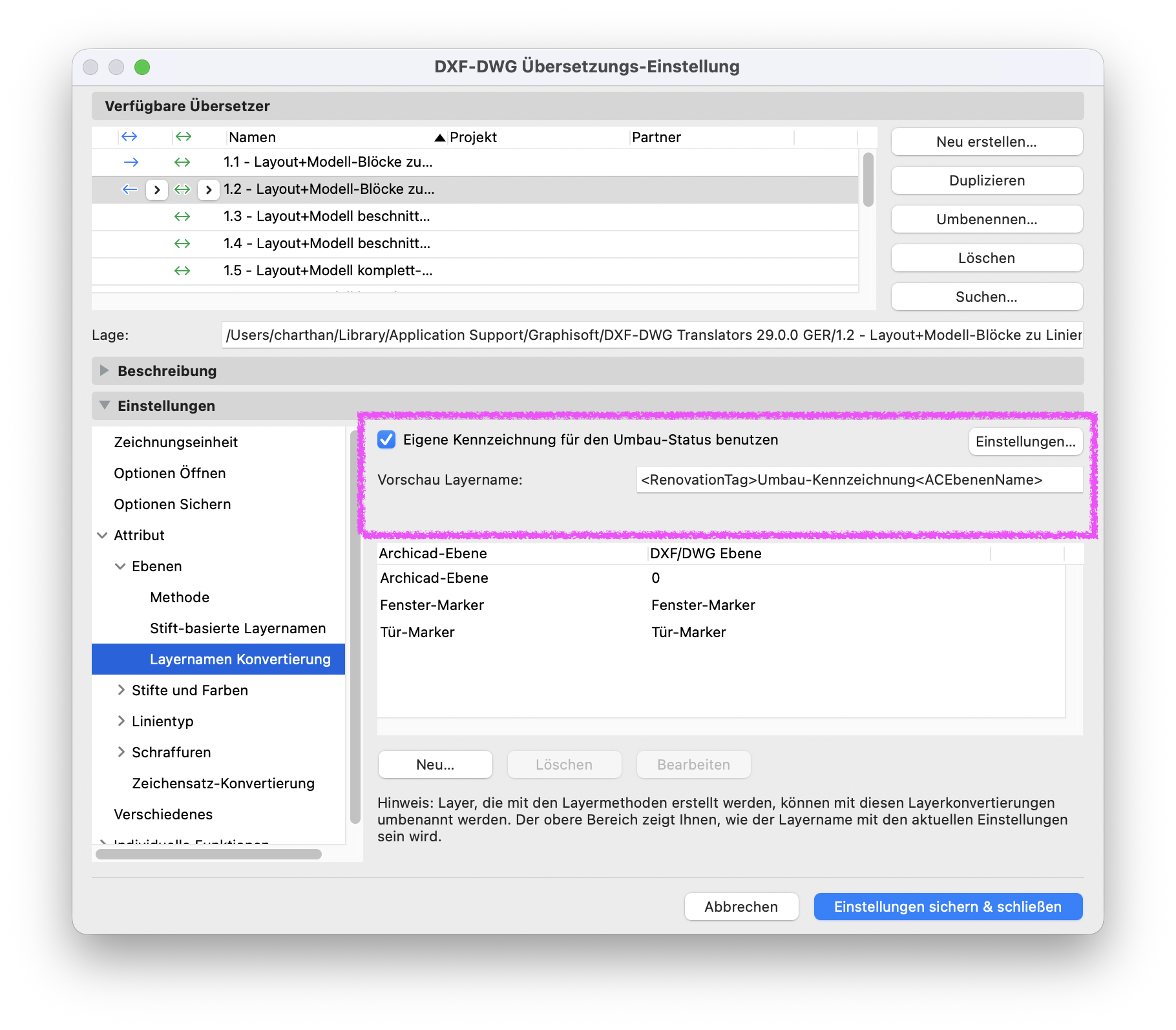

Ablage > Interoperabilität > DXF/DWG > DXF-DWG-Übersetzer... > Einstellungen > Attribut > Ebenen > Layernamen Konvertierung
- Den verwendeten DXF-DWG-Übersetzer auswählen.
- Die Option Eigene Kennzeichnung für den Umbau-Status benutzen aktivieren.

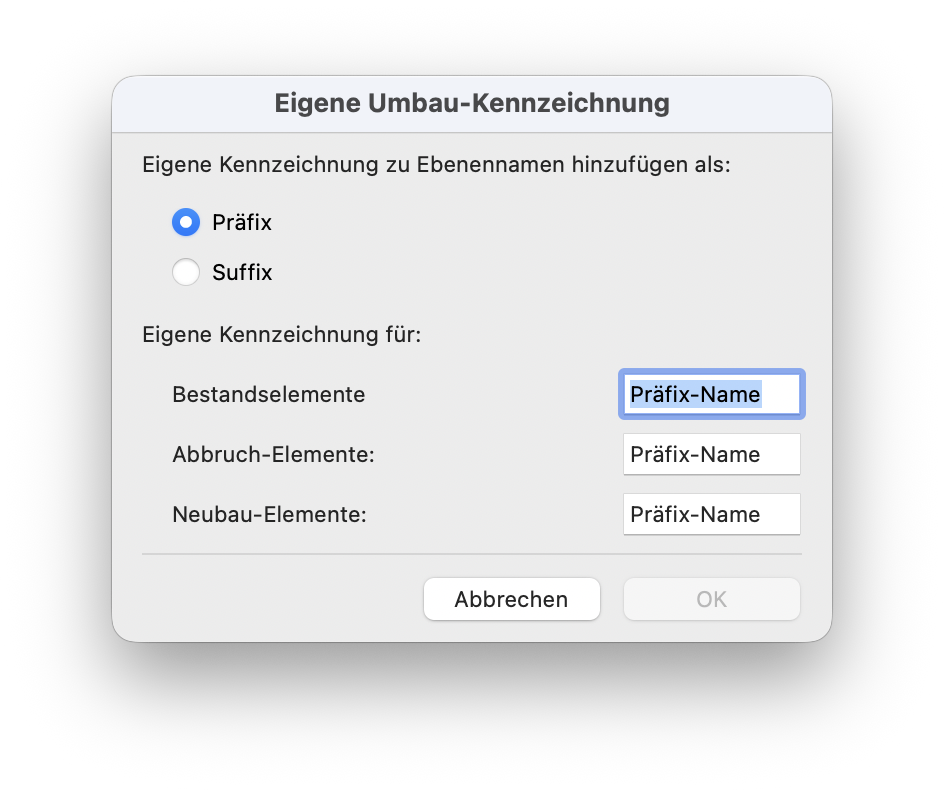

- Den Button Einstellungen... öffnen.
- Unter Eigene Kennzeichnung zu Ebenennamen hinzufügen als die Option Präfix oder Suffix auswählen.
- Unter Eigene Kennzeichnung für die gewünschte Bezeichnung für Bestandselemente, Abbruch-Elemente und Neubau-Elemente eintragen.
- Die Einstellungen mit OK bestätigen und über Einstellungen speichern & schließen übernehmen.
Hinweis:
Soll für alle Ebenen dieselbe Kennzeichnung verwendet werden, muss bei Bestandselemente, Abbruch-Elemente und Neubau-Elemente jeweils dieselbe Bezeichnung eingetragen werden.
