Problemstellung
Beim DWG-Export werden Bauteile – z. B. Wände – standardmäßig als gesamtes Element auf einen gemeinsamen Layer bzw. Ebene übertragen. Einzelne Bestandteile wie z.B. Schraffuren oder Linien sollen jedoch auf separaten Ebenen in der DWG-Datei ausgegeben werden.
Troubleshooting
1. Vergebene Stifte bzw. Stiftnummern prüfen
Nur wenn die einzelnen Bestandteile von Elementen wie z. B. Konturlinien oder Schraffuren eindeutig differenzierte Stifte besitzen, können sie im DWG-Übersetzer gezielt über eine Stift-Layer-Konvertierung separaten Ebenen zugewiesen werden.

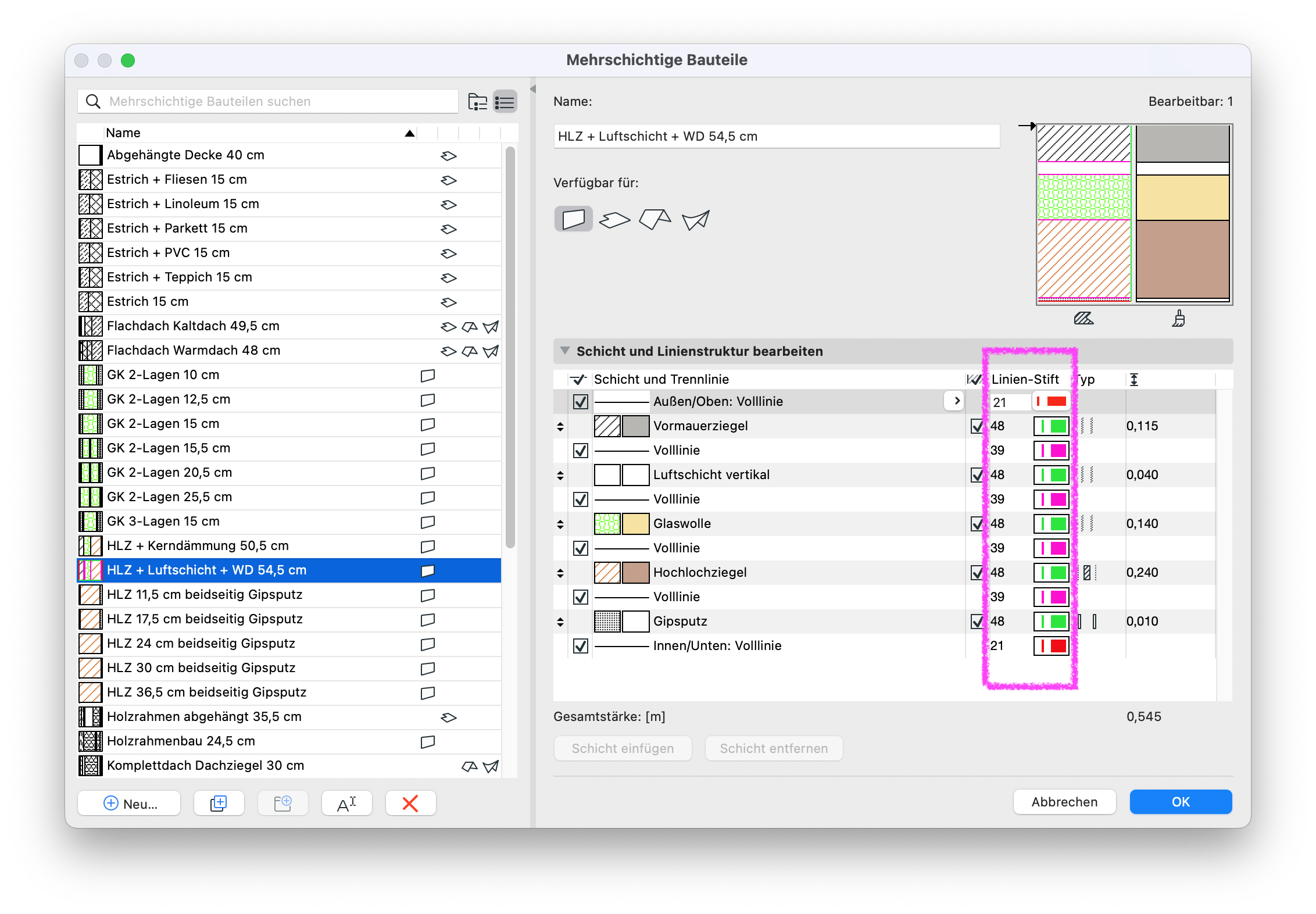

Die Stiftdefinitionen sind entspr. zu prüfen; beispielsweise für mehrschichtige Bauteilen in dem folgenden Dialogfenster:
2. DXF-DWG Übersetzungs-Einstellungen konfigurieren
Ablage > Interoperabilität > DXF-DWG > DXF-DWG-Übersetzer… > Übersetzer auswählen > Einstellungen

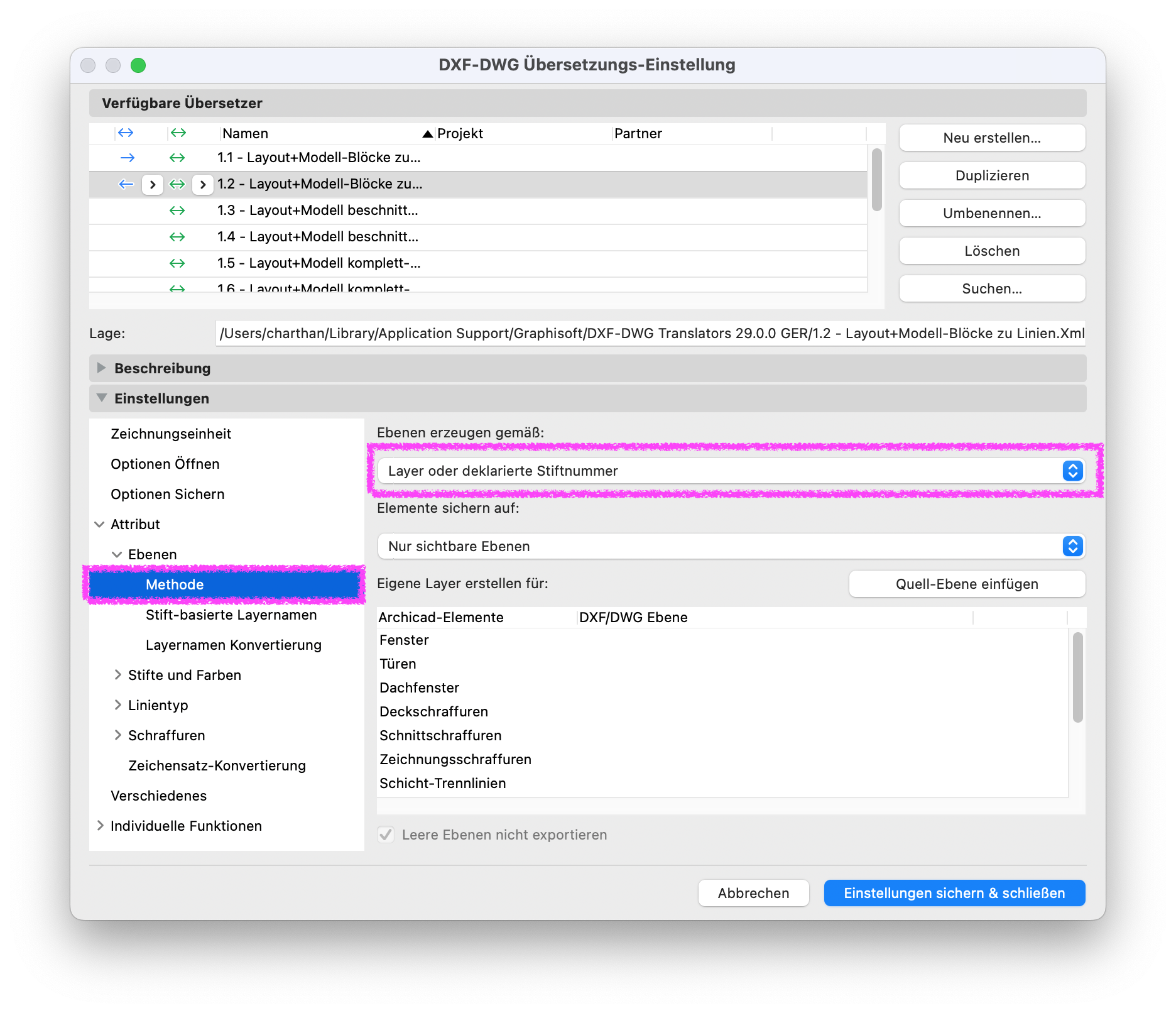

2.1 Unter der Rubrik Attribut > Ebenen > Methode unter der Option Ebenen erzeugen gemäß muss die Einstellung Layer oder deklarierte Stiftnummer aktiviert sein:

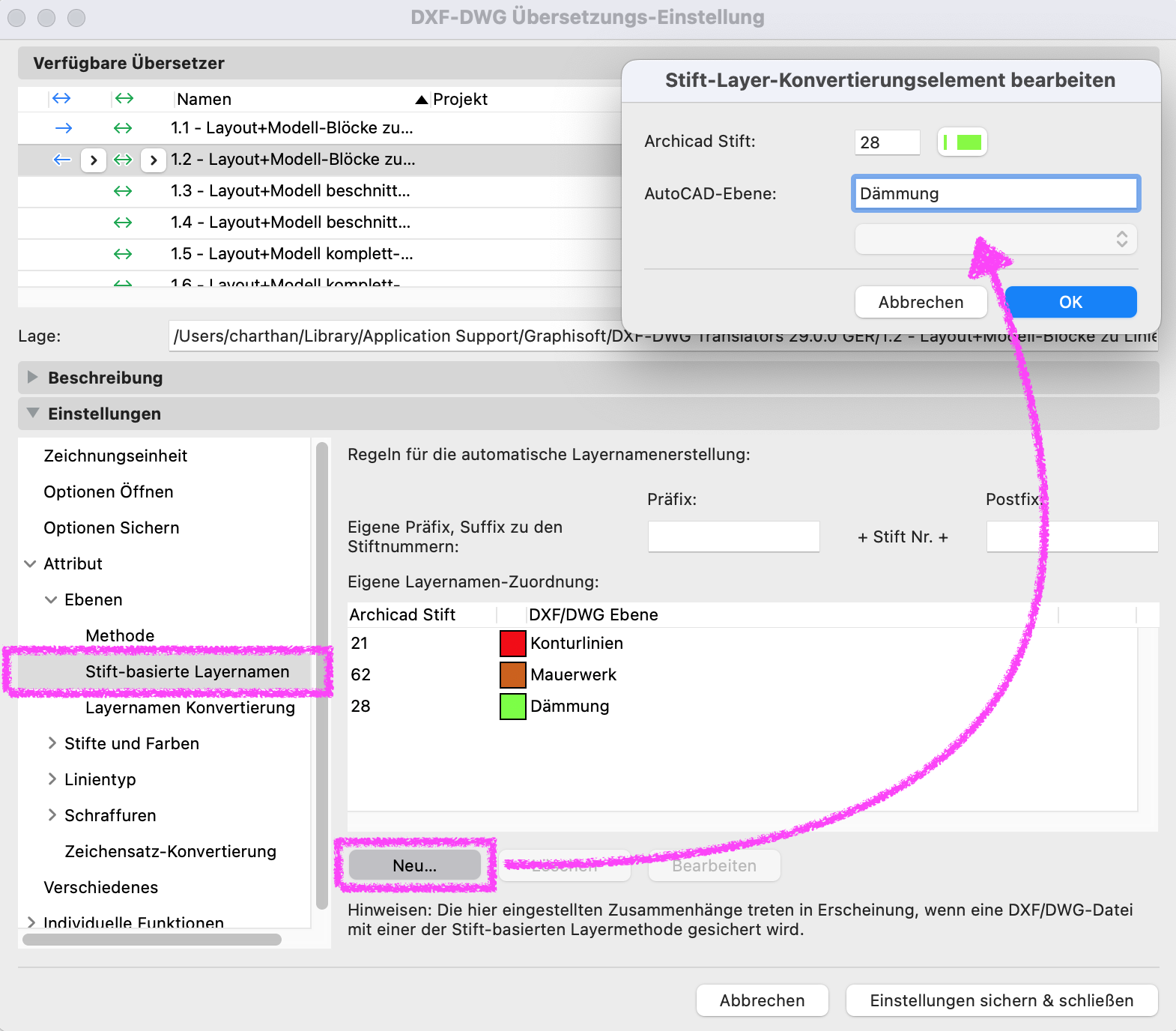

2.2 Unter der Rubrik Attribut > Ebenen > Stift-basierte Layernamen muss nun die Stift-Layer-Konvertierung vorgenommen werden:
Auf den Button Neu... klicken
In dem Dialogfenster Stift-Layer-Konvertierungselement bearbeiten für den jeweiligen Archicad Stift die gewünschte AutoCAD-Ebene auswählen bzw. manuell benennen, z.B. für den Archicad Stift mit der Stiftnummer 28 wird die AutoCAD-Ebene Dämmung festgelegt:
Hinweis:

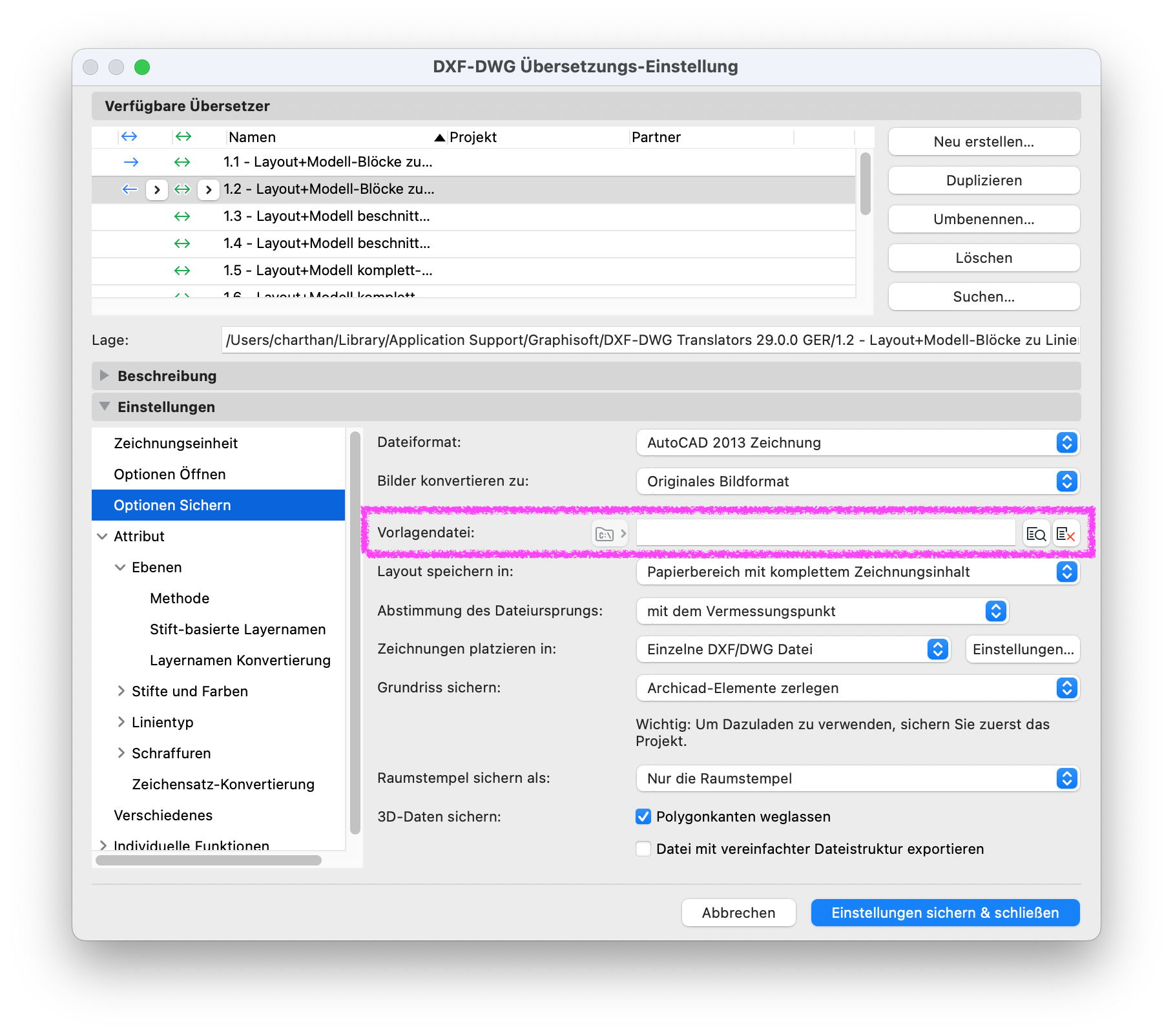

In dem Dialogfenster Stift-Layer-Konvertierungselement bearbeiten kann erst dann eine Ebene aus einer Liste von AutoCAD-Ebenen ausgewählt werden, wenn unter der Rubrik Optionen Sichern unter dem Punkt Vorlagendatei entspr. eine Vorlagendatei bzw. DWG-Datei zugeordnet ist:
3. DWG-Datei exportieren und im DWG-Viewer prüfen

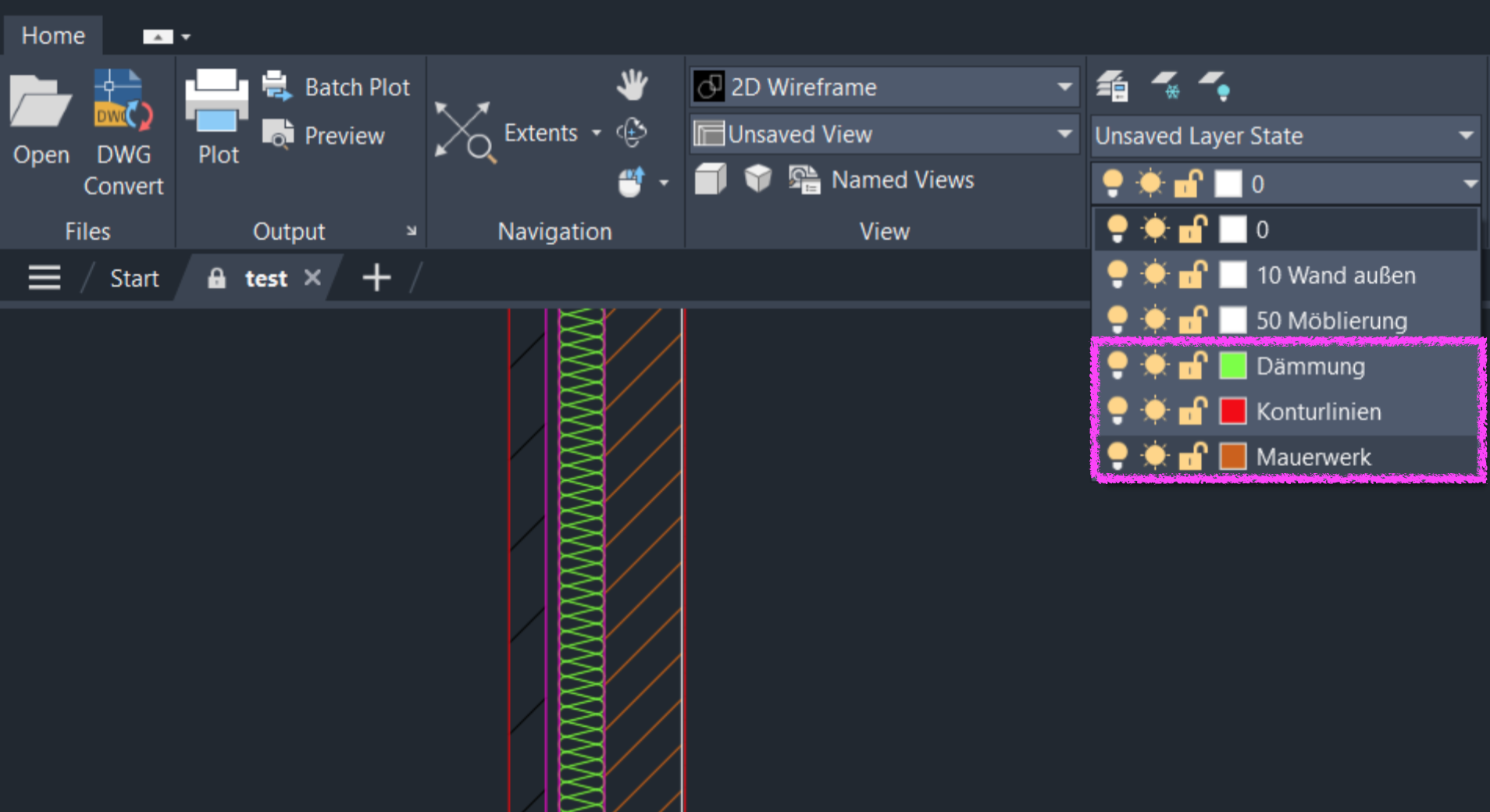

Die DWG-Datei mit dem entspr. eingestellten DWG-Übersetzer exportieren. Es empfiehlt sich anschließend die exportierte DWG-Datei in einem DWG-Viewer zu prüfen:
