Problemstellung
Von einer Punktwolke ist ein Ausschnitt von einem Grundriss, Schnitt und/oder Ansicht erstellt und dieser als Zeichnung auf einem Layout abgelegt. Die Zeichnung bleibt jeweils leer und zeigt keine Inhalte.
Troubleshooting
Ein Grundriss, Schnitt oder Ansicht einer Punktwolke kann nur auf einem Layout sichtbar sein, wenn der Ausschnitt aus dem 3D-Fenster erstellt wird.
1. Punktwolke im 3D-Fenster anzeigen lassen
Folglich gilt es sich die Punktwolke als Ganzes oder als einen Teil, also geschnitten, in 3D anzeigen zu lassen.
Hinweis: Ein Schnitt durch die Punktwolke kann mittels 3D-Schnitte oder einem Markierungsrahmen als 3D-Schnitt erstellt werden.
2. Gewünschte Darstellung der Punktwolke im 3D-Fenster einstellen

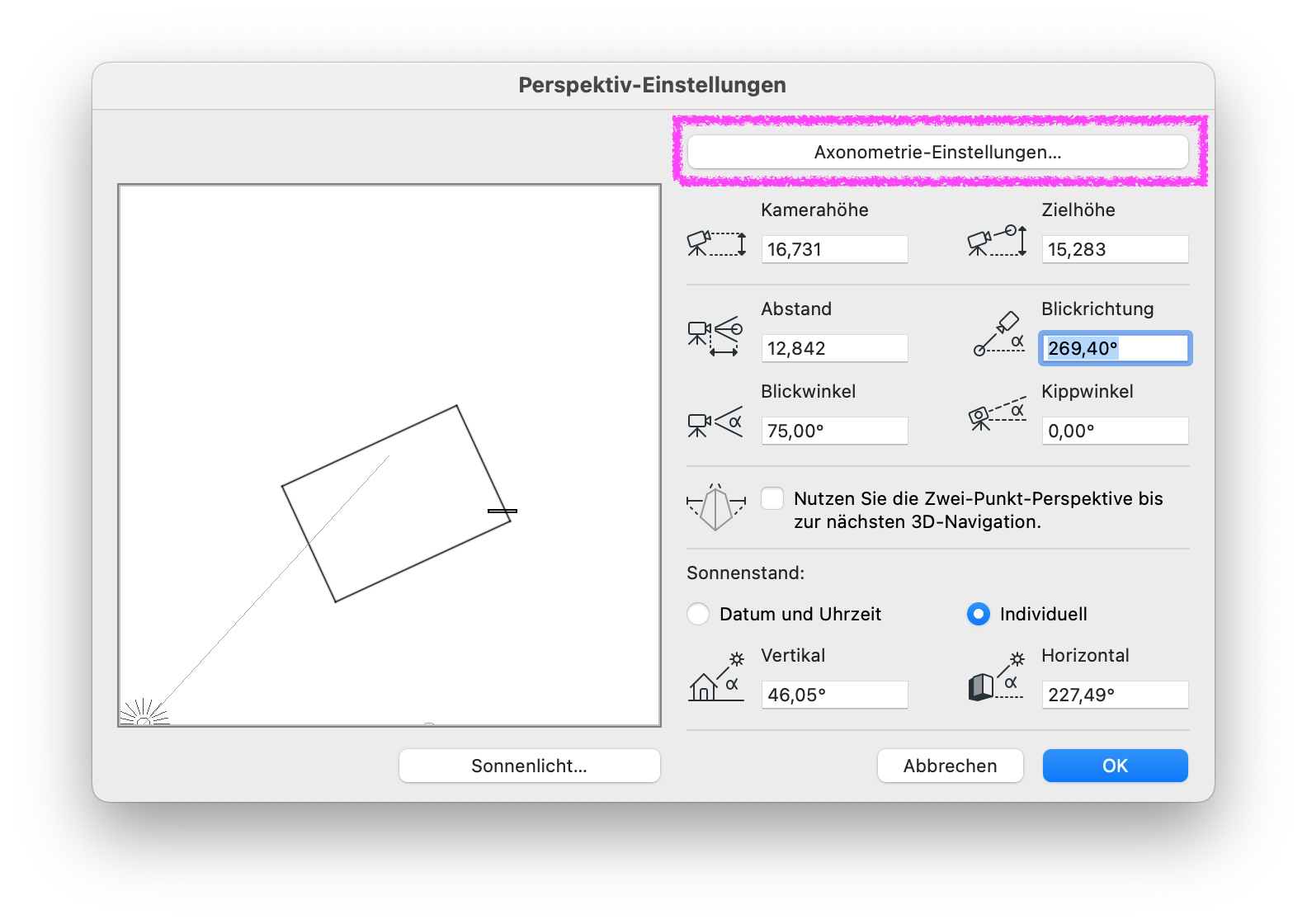

Ansicht > 3D-Darstellungsmodus > Standort & Projektionsart > Axonometrie-Einstellungen...
Die Blickrichtung auf die Punktwolke so einstellen, dass die gewünschte Projektsicht - Grundriss, Schnitt und/oder Ansicht - im 3D-Fenster dargestellt wird.
Tipp: Mit dem Befehl Ansicht > 3D-Navigation Extras > Senkrecht auf die angeklickte Fläche sehen kann die Anzeige im 3D Fenster mit einem Klick orthogonal gedreht werden.
3. Aktuellen Ausschnitt aus dem 3D-Fenster sichern

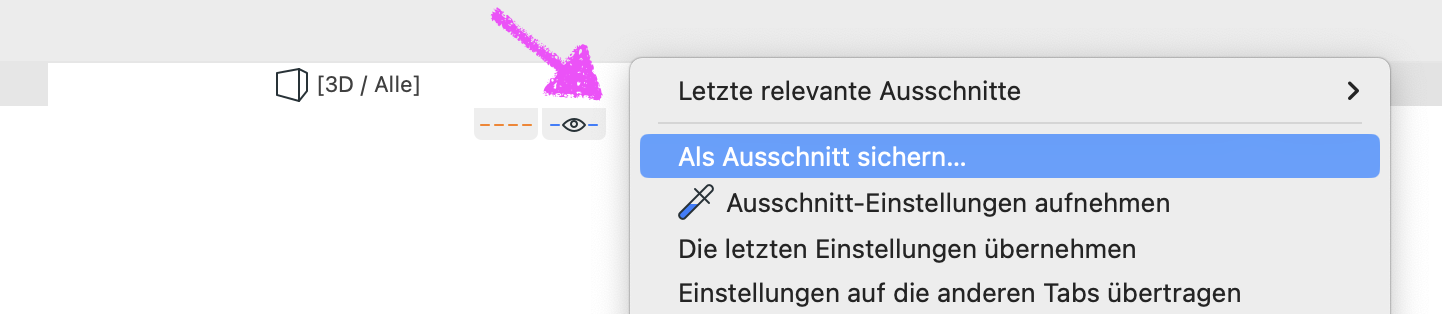

- Rechtsklick auf das Tab > als Ausschnitt sichern...
4. Ausschnitt auf Layout ablegen
Wird nun der aus dem 3D-Fenster neu erstellte Ausschnitt als Zeichnung auf dem Layout abgelegt, so wird die Punktwolke in der gewünschten Darstellung als Grundriss, Schnitt oder Ansicht korrekt dargestellt.
Hinweis: Falls die Punktwolke im Grundriss und/oder 3D-Fenster nicht sichtbar sein sollte, bietet der Troubleshooting Punktwolke nicht sichtbar weitere Informationen zu diesem Thema.
