Archicad Elemente und Werkzeuge sind plötzlich nicht klassifiziert

Aktualisiert

Problemstellung

Neue Archicad Elemente, die mit den Werkzeugen Wand, Tür, Fenster, Decke, Stütze, Träger, Dach, Schale, Dachfenster, Fassade, Treppe, Geländer, Objekt, Lichtquelle, Morph, Freifläche, Öffnung oder Raum platziert werden und bereits platzierte Archicad Elemente haben in den Einstellungen keine Klassifizierung unter Klassifizierung und Eigenschaften > KLASSIFIZIERUNGEN. Die Konstruktionselemente werden mit Nicht klassifiziert wiedergegeben.

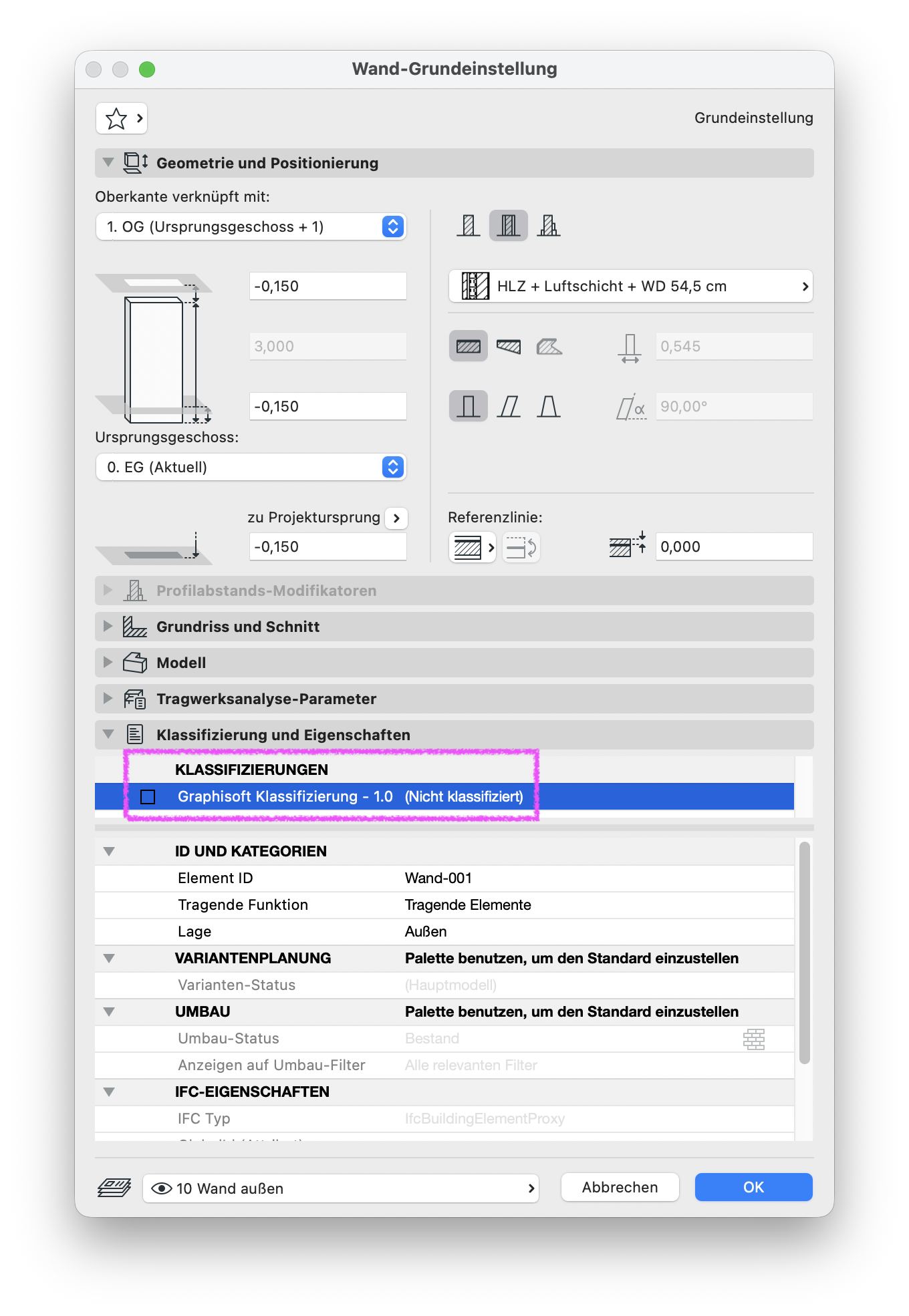

Dialog Wand‑Grundeinstellung mit geöffnetem Bereich Klassifizierung und Eigenschaften, in dem unter KLASSIFIZIERUNGEN die Option Graphisoft Klassifizierung – 1.0 (Nicht klassifiziert) angezeigt und hervorgehoben ist.

Die Standard-Klassifikationssysteme sind nicht verfügbar oder nicht aktiviert, und platzierte Objekte erhalten nicht die erwarteten Standardklassifikationen, die normalerweise mit der Projektvorlage verknüpft sind.

Troubleshooting

Das oben beschriebene Verhalten tritt auf, wenn das Graphisoft Klassifizierungssystem im Klassifikations-Manager gelöscht wurde. Durch das Löschen des Klassifizierungssystems verlieren alle Bibliothekselemente in den Werkzeug und bereits platzierte Elemente, sowie Eigenschaften ihre standardmäßige Klassifikationszuordnung und sind nicht mehr klassifiziert.

Abhängig von Projektfortschritt gibt es die unten aufgelisteten Möglichkeiten.

1. Neu gestartete Projekte: Klassifizierungssystem in älteren Projektstand ersetzen

Handelt es sich um ein Projekt, in dem noch nicht oder nur wenig gearbeitet wurde, kann in einem gesicherten Projektstand, der noch das alte Klassifizierungssystem enthält, das Klassifizierungssystem ersetzt werden, anstatt es zu löschen.

Wenn im Teamwork gearbeitet wird, muss vor der unten aufgelisteten Bearbeitung das gesamte Projekt durch den/die Bearbeitende/r reserviert werden.

Hierfür müssen die folgenden Schritte ausgeführt werden:

  1. Export des Klassifizierungssystems aus einer Vorlage:
    • Öffnen einer Vorlagedatei oder eines Soloprojekts mit gewünschten Klassifizierungssystem.
      Dialog Neues Projekt, in dem als Option Ein neues Projekt erstellen aus: Vorlage aktiv ist und im Vorlagenfeld die Datei 01 Archicad Beispiel‑Vorlage – Geschoss OK FF.tpl ausgewählt wurde.
      Hinweis:
      00 Archicad INT Template.tpl ist nicht für den Export geeignet. Wenn die Standard Vorlagen für das neue Projekt nicht zur Verfügung stehen, muss das Troubleshooting Online Vorlagen werden nicht geladen befolgt werden.
    • Unter Optionen den Klassifizierungs-Manager... öffnen.
    • In der linken Spalte das vorhandene Klassifizierungs-System im obersten Reiter auswählen.
    • Das gewünschte Klassifizierungs-System über die Export-Schaltfläche an den entsprechenden Zwischenspeicherort exportieren.

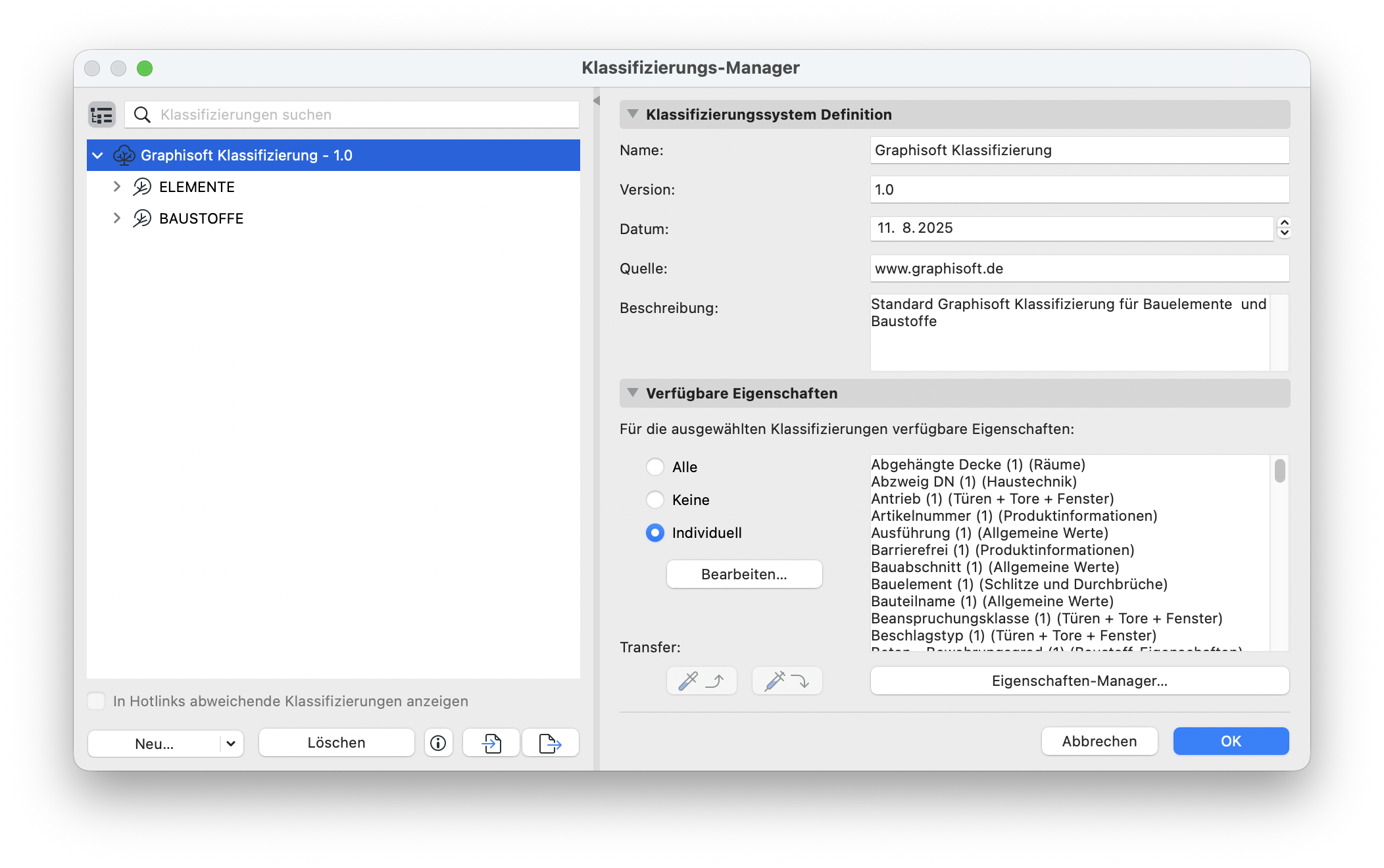

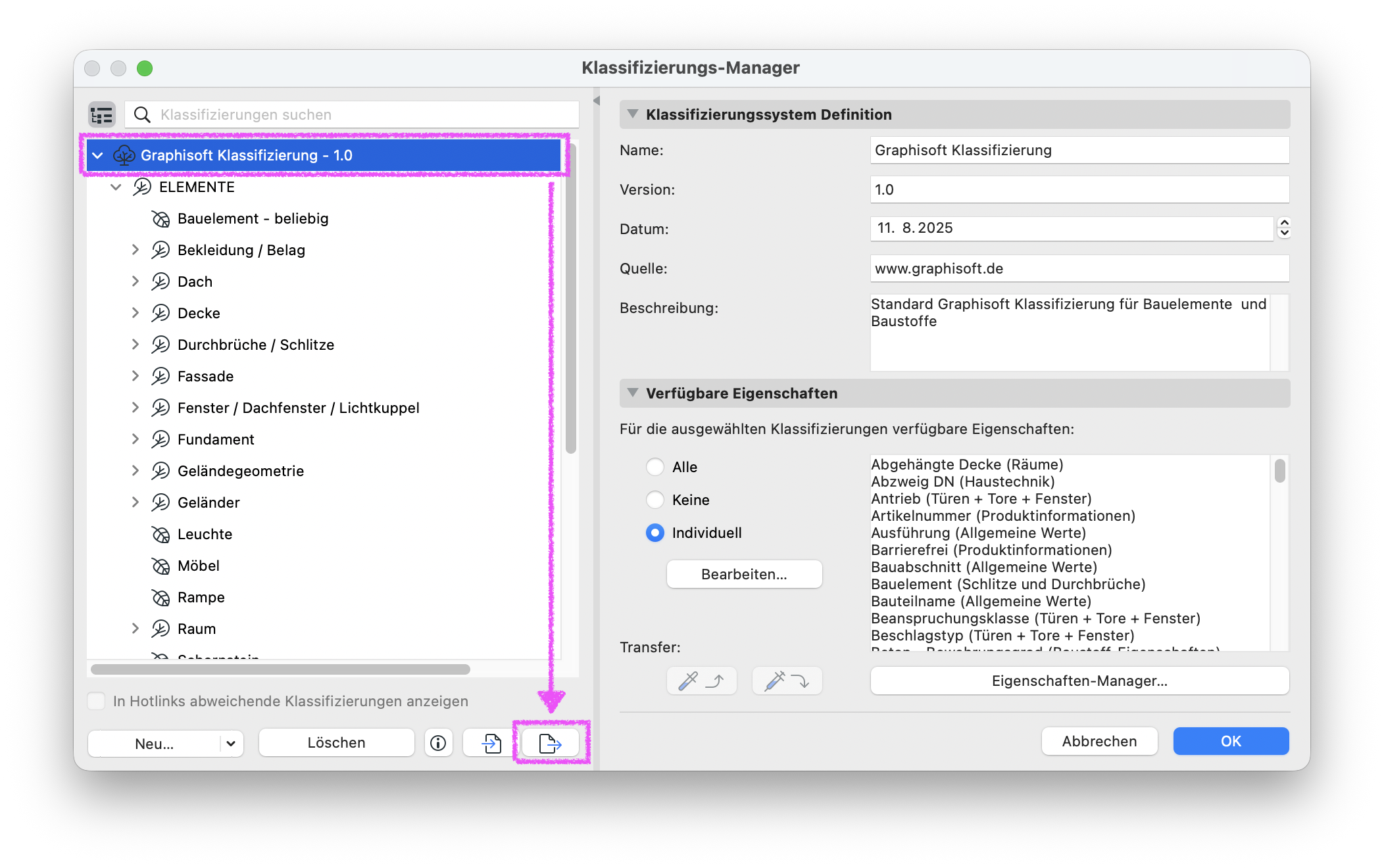

      Dialog Klassifizierungs‑Manager mit dem ausgewählten Klassifizierungssystem Graphisoft Klassifizierung – 1.0 in der linken Baumstruktur, rechts dessen Definition mit Name, Version 1.0 und Datum, darunter eine Liste verfügbarer Eigenschaften sowie unten die Schaltflächen für den Export von Klassifizierungen.
  2. Import des Klassifizierungssystems in gewünschtes Projekt:
    • Die Datei, in der das Klassifizierungs-System ersetzt werden soll, öffnen.
    • Unter Optionen > Klassifizierungs-Manager... öffnen.
    • In der linken Spalte die vorhandene Klassifizierung im obersten Reiter auswählen.
    • In der rechten Spalte den Reiter Klassifizierungssystem Definition aufklappen.

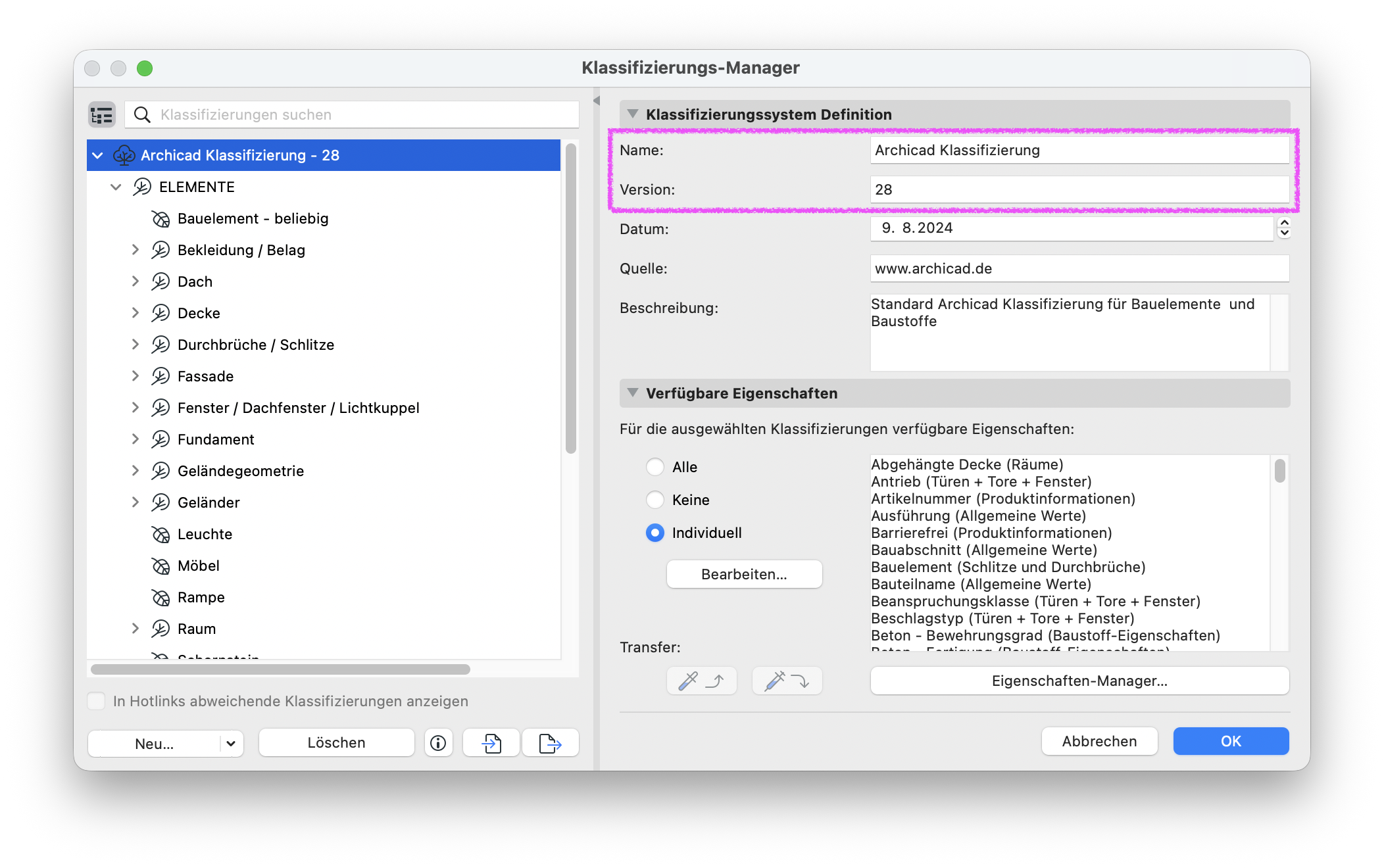

      Dialog Klassifizierungs‑Manager mit ausgewähltem System ArchiCAD Klassifizierung – 28 in der linken Baumstruktur, rechts die Systemdefinition mit den Feldern Name: Archicad Klassifizierung und Version: 28 sowie der Datum‑ und Quellenangabe und darunter die Liste der verfügbaren Eigenschaften.

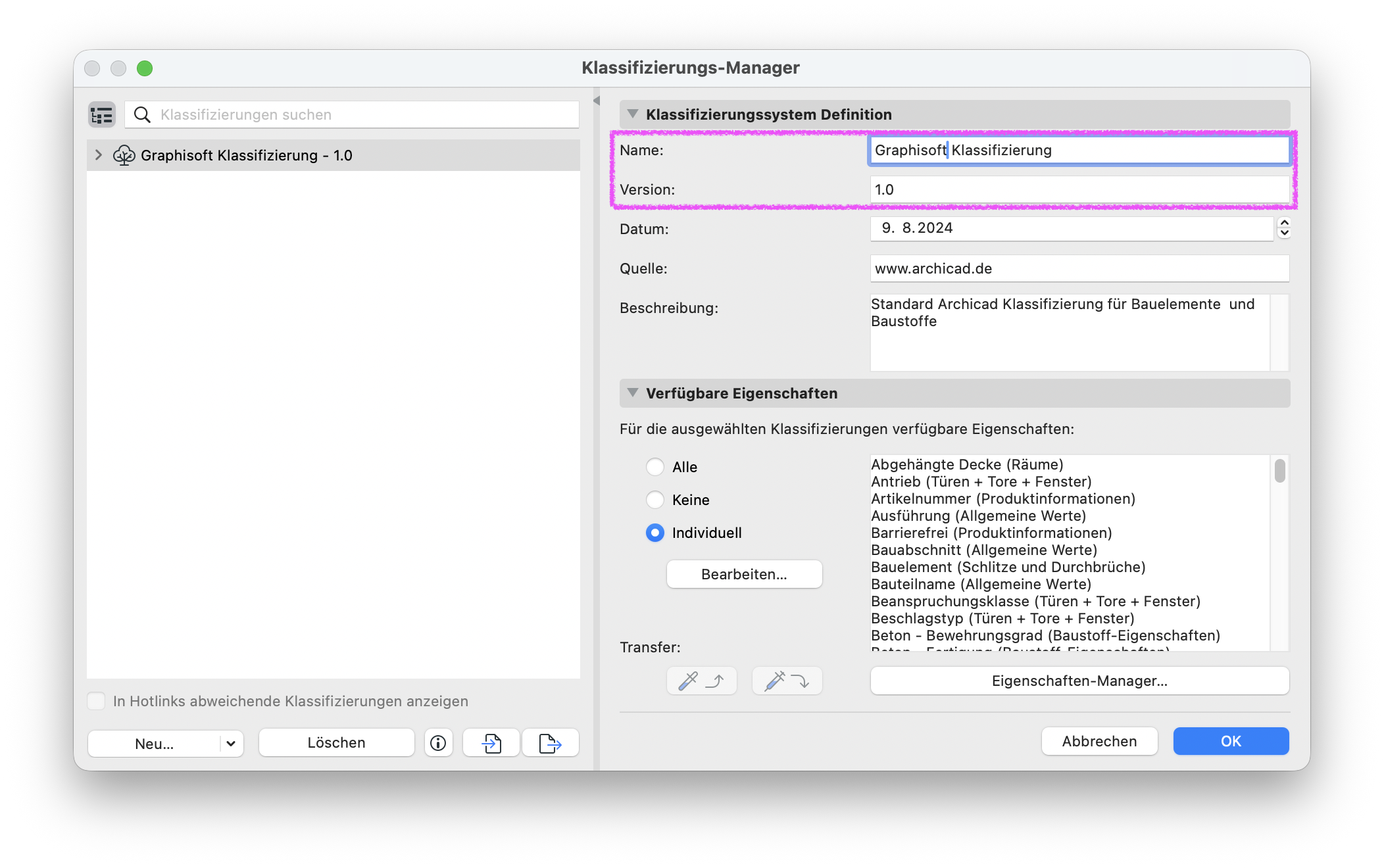

      • Unter Name: den gleichen Namen wie im Klassifizierungssystem aus der Vorlagendatei festlegen.
        Beispielsweise von Archicad Klassifizierung zu Graphisoft Klassifizierung
      • Unter Version: das Klassifizierungssystem auf die entsprechende Version ändern.
        Beispielsweise von 28 auf 1.0

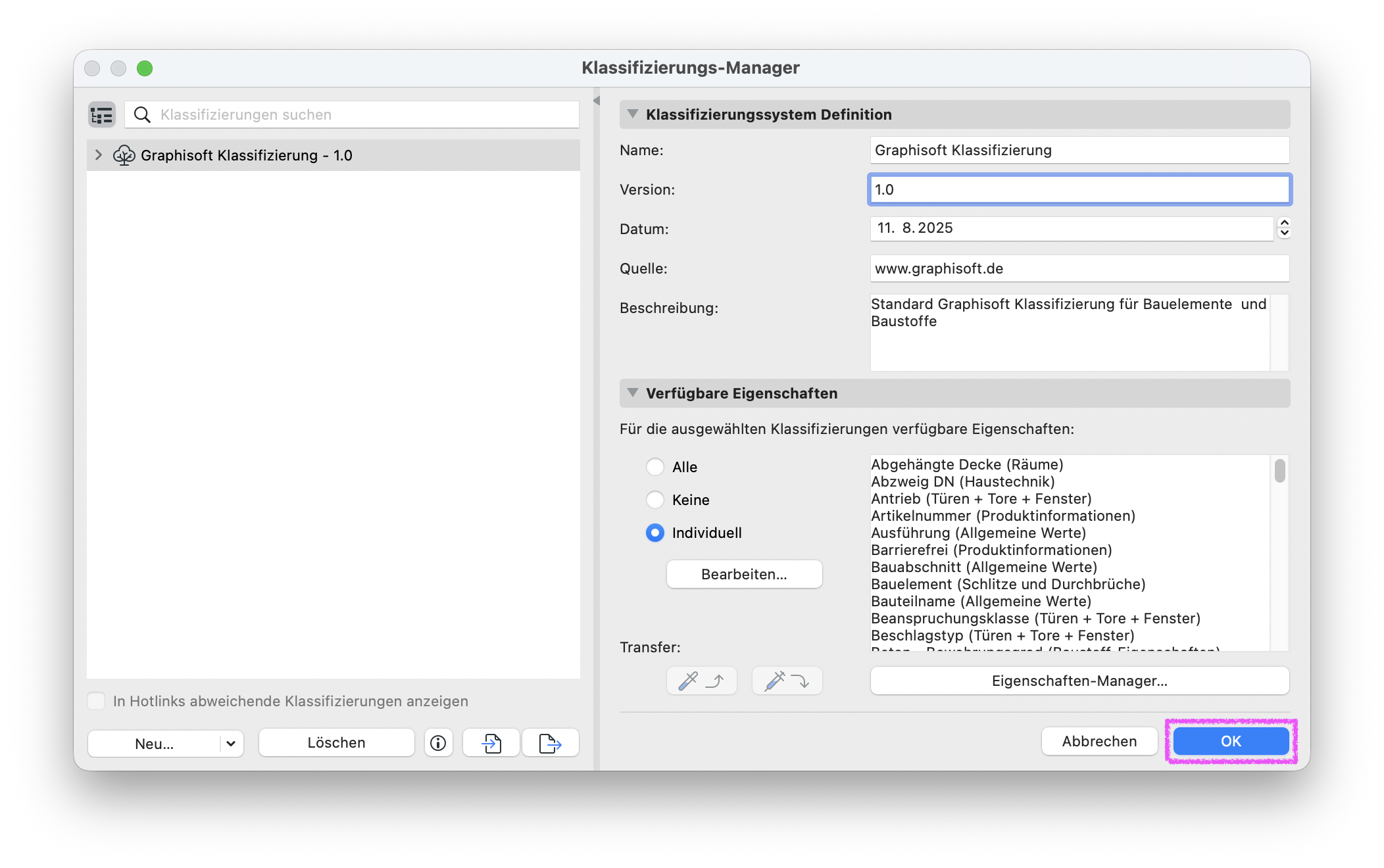

        Dialog Klassifizierungs‑Manager mit dem System Graphisoft Klassifizierung – 1.0 in der linken Liste, rechts die Systemdefinition mit den Feldern Name: Graphisoft Klassifizierung und Version: 1.0 sowie Datum, Quelle und Beschreibung.
    • Der Import wird über die Import-Schaltfläche und der Auswahl der exportierten Datei vom Zwischenspeicherort sowie der Bestätigung der Schaltfläche Öffnen begonnen.

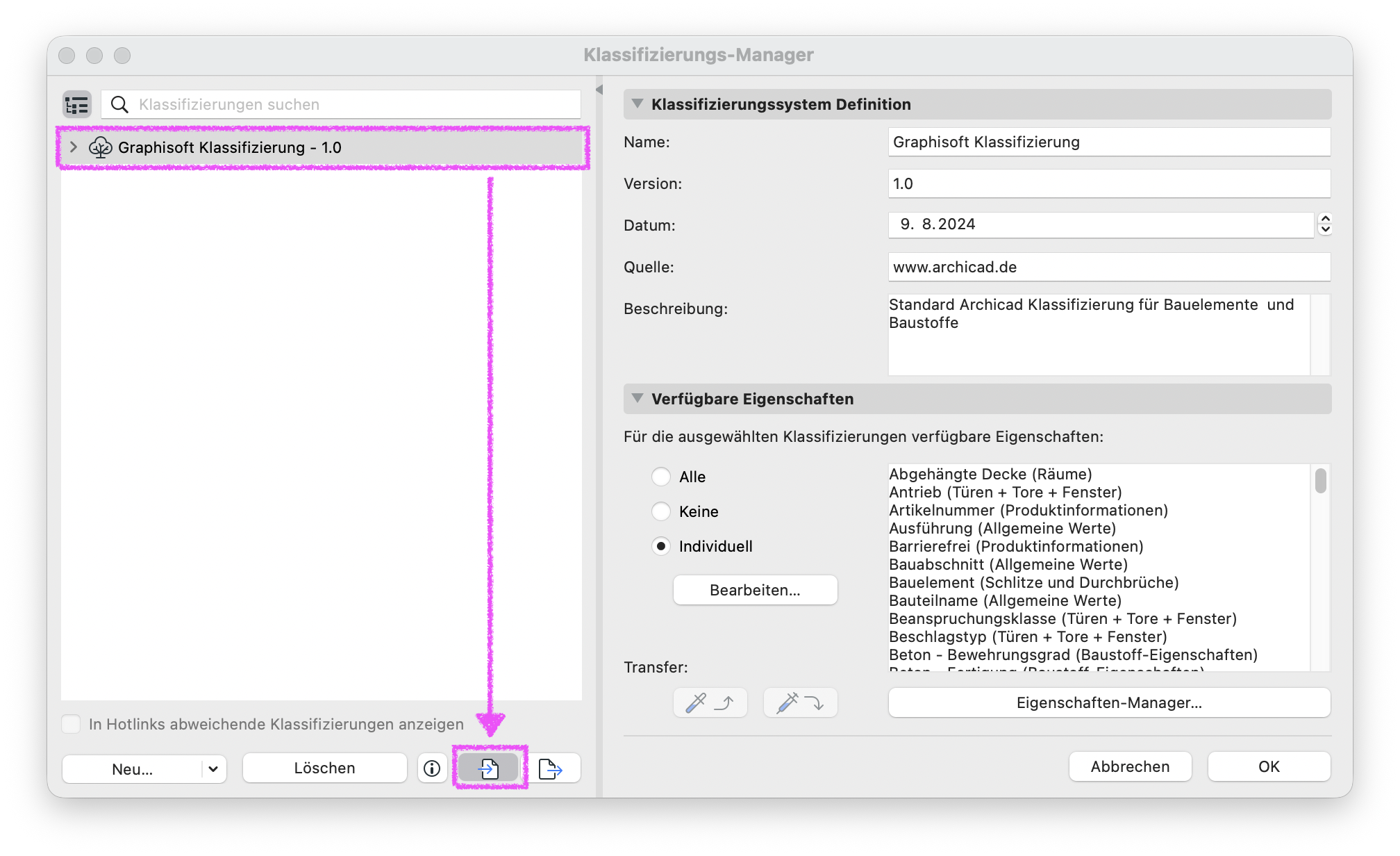

      Dialog Klassifizierungs‑Manager mit dem eingeklappt angezeigten System Graphisoft Klassifizierung – 1.0 in der linken Liste, rechts dessen Definition mit Name, Version 1.0, Datum, Quelle und Beschreibung sowie darunter die Einstellungen für verfügbare Eigenschaften und Import-Schaltfläche.

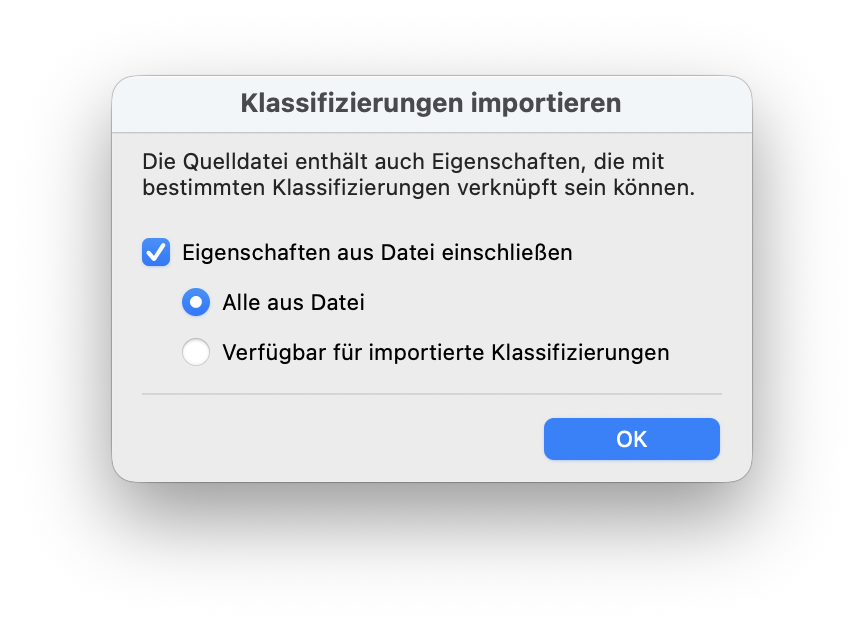

  • Im Fenster Klassifizierungen importieren muss die Option Eigenschaften aus Datei einschließen > Alle aus Datei gewählt werden. Um Fortzufahren muss die OK Schaltfläche betätigt werden.
    Dialog Klassifizierungen importieren mit dem Hinweis auf Eigenschaften in der Quelldatei, aktivierter Option Eigenschaften aus Datei einschließen und der gewählten Einstellung Alle aus Datei, darunter alternativ Verfügbar für importierte Klassifizierungen, rechts unten die Schaltfläche OK.
  • Anschließend fragt Archicad ab, ob Duplikate im Klassifizierungssysteme übergangen, hinzugefügt oder ersetzt werden sollen. Es muss die Schaltfläche Ersetzen ausgewählt werden, damit die alte Klassifizierung durch die neue ersetzt wird.

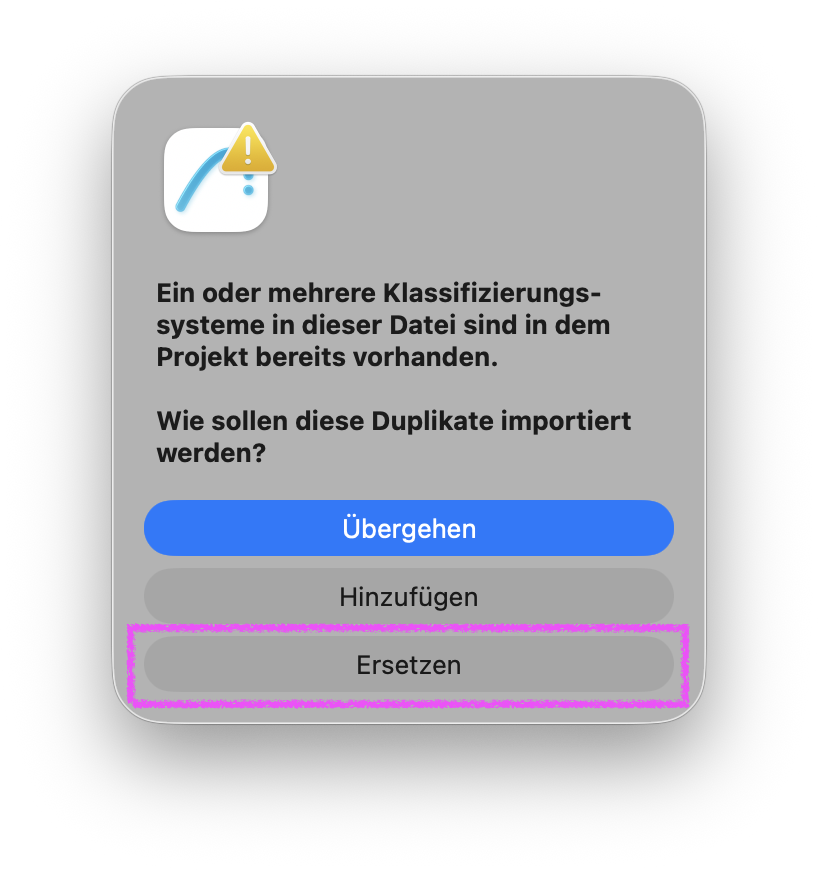

    Hinweisdialog mit Warnsymbol, der meldet, dass in der zu importierenden Datei ein oder mehrere Klassifizierungssysteme bereits im Projekt vorhanden sind, und unten drei Optionen anbietet: Übergehen, Hinzufügen sowie hervorgehoben Ersetzen.
  • Danach wird abgefragt, ob Duplikate von Eigenschaften übergangen, angehängt oder ersetzt werden soll. Auch hier muss die Schaltfläche Übergehen gewählt werden.

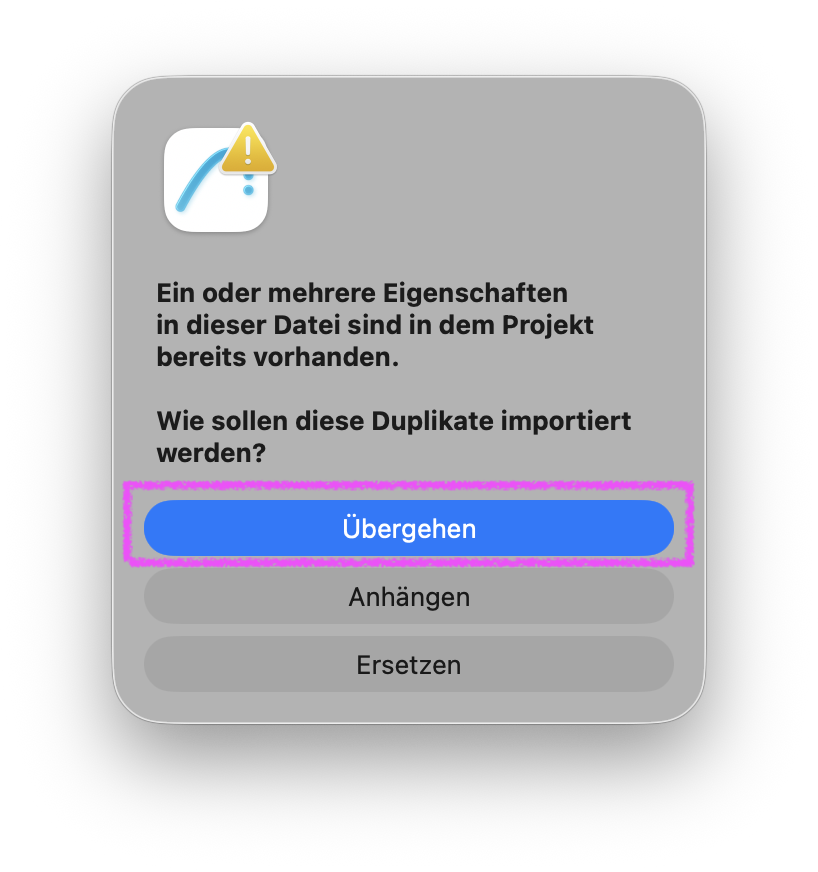

    Hinweisdialog mit Warnsymbol, der meldet, dass in der zu importierenden Datei ein oder mehrere Eigenschaften im Projekt bereits vorhanden sind, und unten drei Optionen zur Behandlung der Duplikate anbietet: aktiv Übergehen sowie Anhängen und Ersetzen.
  • Import muss mit OK bestätigt werden.
    Hinweisdialog mit Archicad‑Symbol, der bestätigt, dass Klassifizierungen wurden erfolgreich importiert, darunter eine große blaue Schaltfläche OK.
  • Die Änderungen werden endgültig im Klassifizierungs-Manager übernommen, wenn die Schaltfläche OK bestätigt wird.
    Dialog Klassifizierungs‑Manager mit dem System Graphisoft Klassifizierung – 1.0 in der linken Liste, rechts die Systemdefinition mit Version 1.0 und den verfügbaren Eigenschaften, unten rechts ist die Schaltfläche OK hervorgehoben.
2. Fortgeschrittene Projekte: Manuelle Wiederherstellung

Handelt es sich um einen Projekt, das bereits weit fortgeschritten ist oder die Klassifizierungssysteme sind zu unterschiedlich, um ersetzt werden zu können, muss die Klassifizierung manuell neu zugeordnet werden.

Wenn im Teamwork gearbeitet werden, muss vor der unten aufgelisteten Bearbeitung das gesamte Projekt durch den/die Bearbeitende/r reserviert werden.

Hierfür müssen die folgenden Schritte ausgeführt werden:

  1. Export des Klassifizierungssystems aus einer Vorlage:
    • Öffnen einer Vorlagedatei oder Soloprojekts mit gewünschten Klassifizierungssystem.

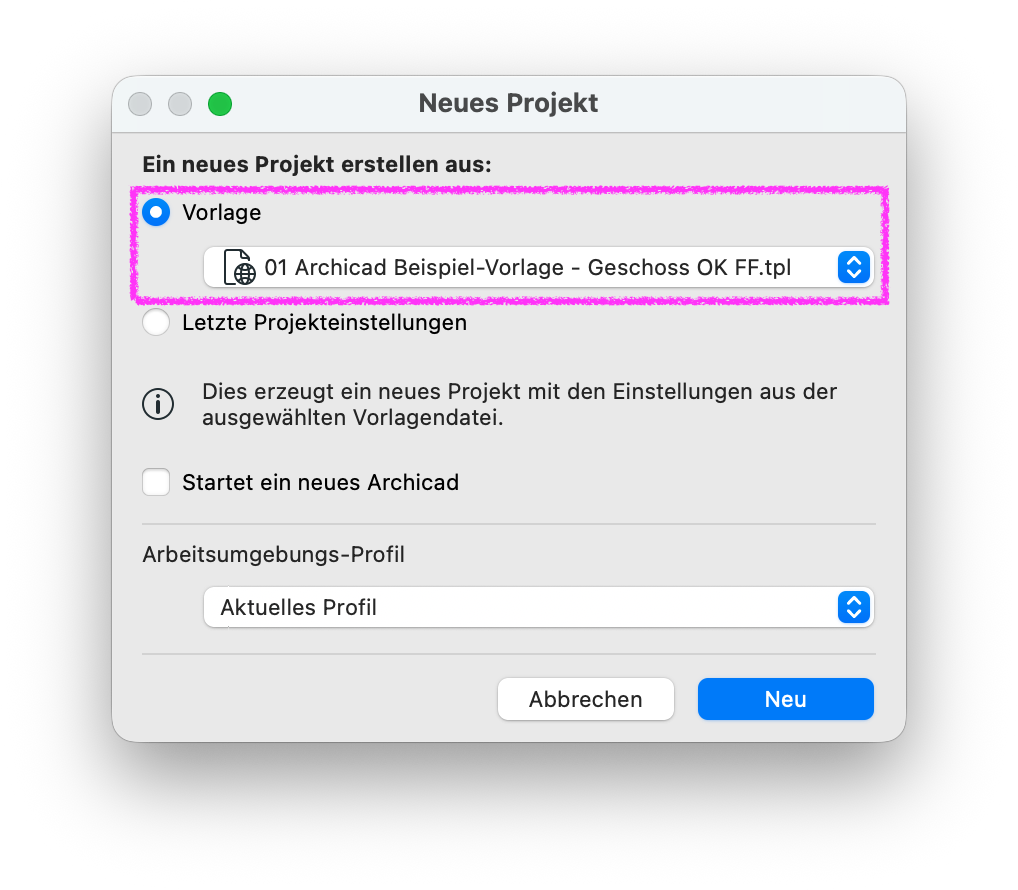

      Dialog Neues Projekt, in dem unter Ein neues Projekt erstellen aus: die Option Vorlage aktiv ist und als Datei 01 Archicad Beispiel‑Vorlage – Geschoss OK FF.tpl ausgewählt wurde.
      Hinweis:
      00 Archicad INT Template.tpl ist nicht für den Export geeignet. Wenn die Standard Vorlagen für das neue Projekt nicht zur Verfügung stehen, muss das Troubleshooting Online Vorlagen werden nicht geladen befolgt werden.
    • Unter Optionen den Klassifizierungs-Manager... öffnen.
    • In der linken Spalte das vorhandene Klassifizierungs-System im obersten Reiter auswählen.
    • Das gewünschte Klassifizierungs-System über die Export-Schaltfläche an den entsprechenden Zwischenspeicherort exportiert werden.
      Dialog Klassifizierungs‑Manager mit ausgewähltem System Graphisoft Klassifizierung – 1.0 in der linken Baumstruktur, rechts die Systemdefinition mit Name, Version 1.0, Datum, Quelle und Beschreibung sowie der Liste der verfügbaren Eigenschaften und die Export-Schaltfläche am unteren Rand.
  2. Import des Klassifizierungssystems
    • Die Datei öffnen, in der keine bzw. eine falsche Klassifizierungszuordnung besteht.
    • Unter Optionen > Klassifizierungs-Manager... über die Import-Schaltfläche das neue Klassifizierungssystem importieren.
      Dialog Klassifizierungs‑Manager mit eingeklappt angezeigtem System Graphisoft Klassifizierung – 1.0 in der linken Liste, rechts die Systemdefinition mit Name, Version 1.0, Datum, Quelle und Beschreibung sowie der Bereich Verfügbare Eigenschaften mit der Auswahl Individuell und der Import-Schaltfläche unten.
    • Das Klassifizierungssystem am Speicherort wählen und über Öffnen den Import starten.
    • Im Fenster Klassifzierungen importieren die Option Eigenschaften aus Datei einschließen > Alle aus Datei festlegen und mit OK bestätigen.
      Dialog Klassifizierungen importieren mit Hinweis auf Eigenschaften in der Quelldatei, aktivierter Option Eigenschaften aus Datei einschließen und der Auswahl Alle aus Datei, alternativ Verfügbar für importierte Klassifizierungen, unten rechts die Schaltfläche OK.
    • Im Ein oder mehrere Eigenschaften in dieser Datei sind in dem Projekt bereits vorhanden. Wie sollen diese Duplikate importiert werden? Dialogfenster Übergehen auswählen.
      Hinweisdialog mit Warnsymbol, der meldet, dass in der zu importierenden Datei ein oder mehrere Eigenschaften bereits im Projekt vorhanden sind, und drei Optionen zur Behandlung der Duplikate anbietet: aktiv Übergehen sowie darunter Anhängen und Ersetzen.

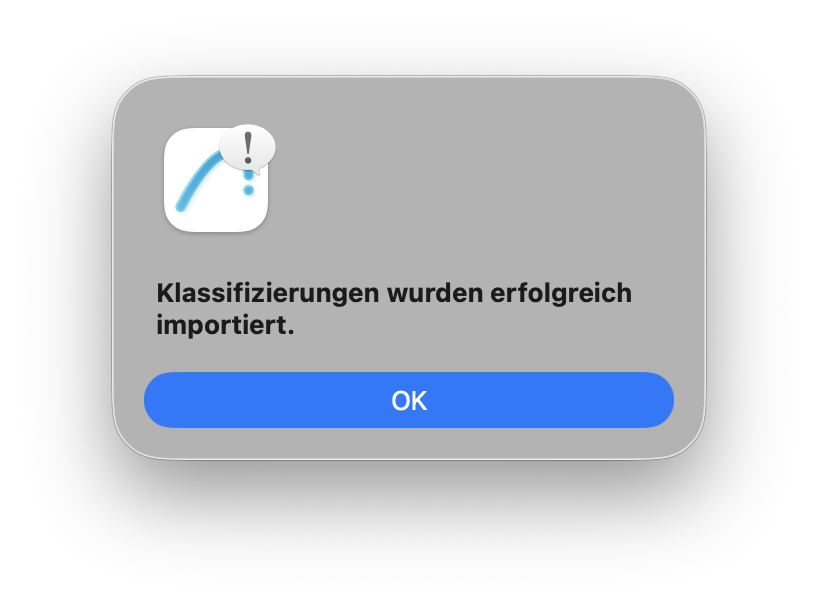

    • Den erfolgreichen Import im Klassifizierungen wurden erfolgreich importiert mit OK bestätigen.
      Hinweisdialog mit Archicad‑Symbol, der bestätigt, dass Klassifizierungen wurden erfolgreich importiert, darunter eine große blaue Schaltfläche OK.
    • Den Import im Klassifizierungsmanager mit OK abschließen.
      Dialog Klassifizierungs‑Manager mit ausgewähltem System Graphisoft Klassifizierung – 1.0 in der linken Baumstruktur, darunter die Hauptgruppen ELEMENTE und BAUSTOFFE, rechts die Systemdefinition mit Name, Version, Datum, Quelle und Beschreibung sowie der Bereich Verfügbare Eigenschaften mit der Auswahl Individuell und der Liste der zugeordneten Eigenschaften.
  3. Zuordnung mit der Auswertung
    Bereits in Archicad platzierte 3D-Elemente können über eine Auswertung der passenden Klassifizierung zugeordnet werden.
    Hierfür sind die folgenden Schritte notwendig:
    • Über das Menü den Pfad Dokumentation > Interaktive Auswertung > Schema-Einstellungen... öffnen
    • Die Schaltfläche Neu... unten links betätigen

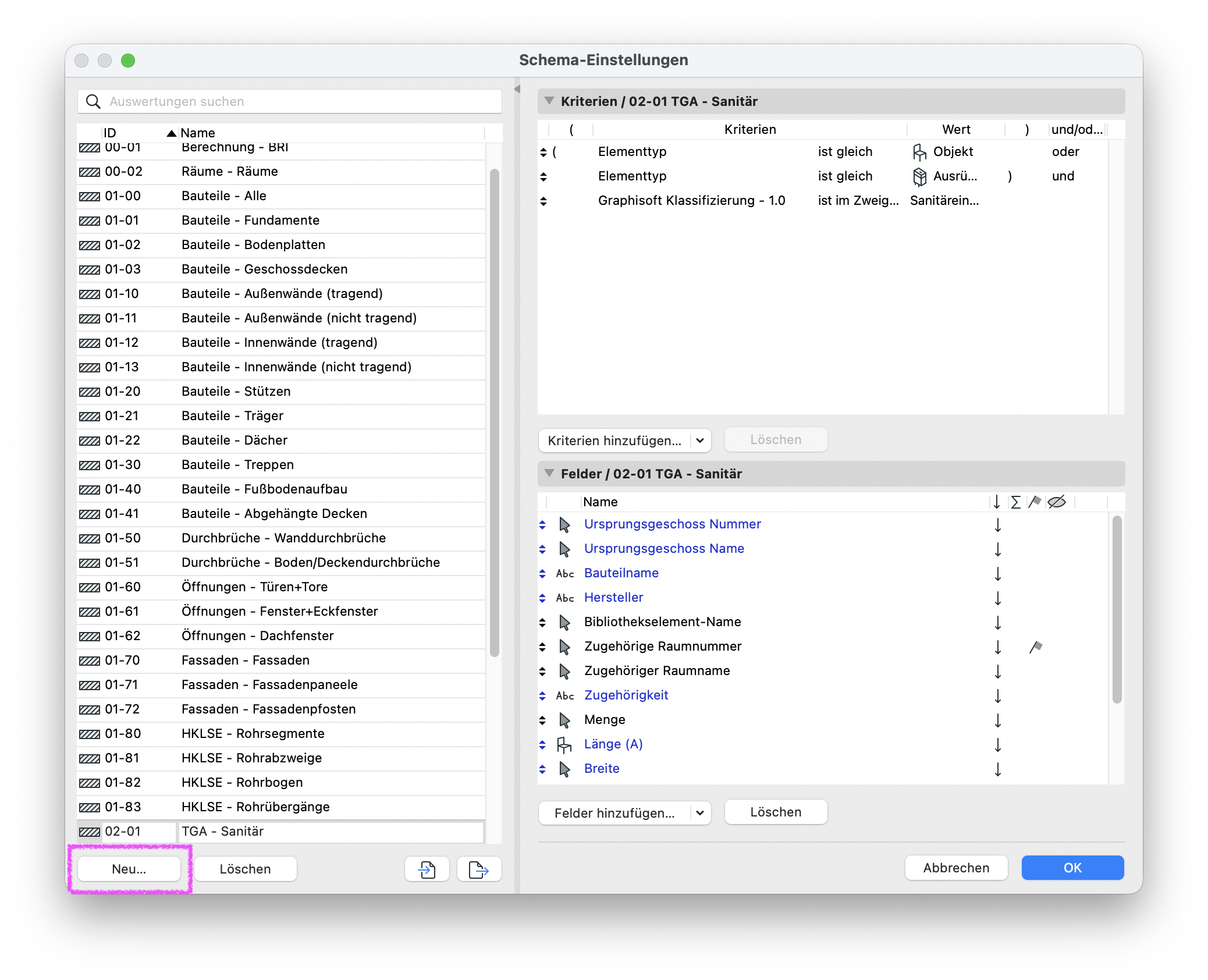

      Dialog Schema‑Einstellungen mit einer Liste von Auswertungen links, in der Zeile 02‑01 TGA – Sanitär ausgewählt ist, rechts oben die zugehörigen Kriterien mit Bezug auf Elementtyp und Graphisoft Klassifizierung – 1.0, darunter die Felderliste für dieses Schema sowie unten links die Schaltfläche Neu… und unten rechts OK.

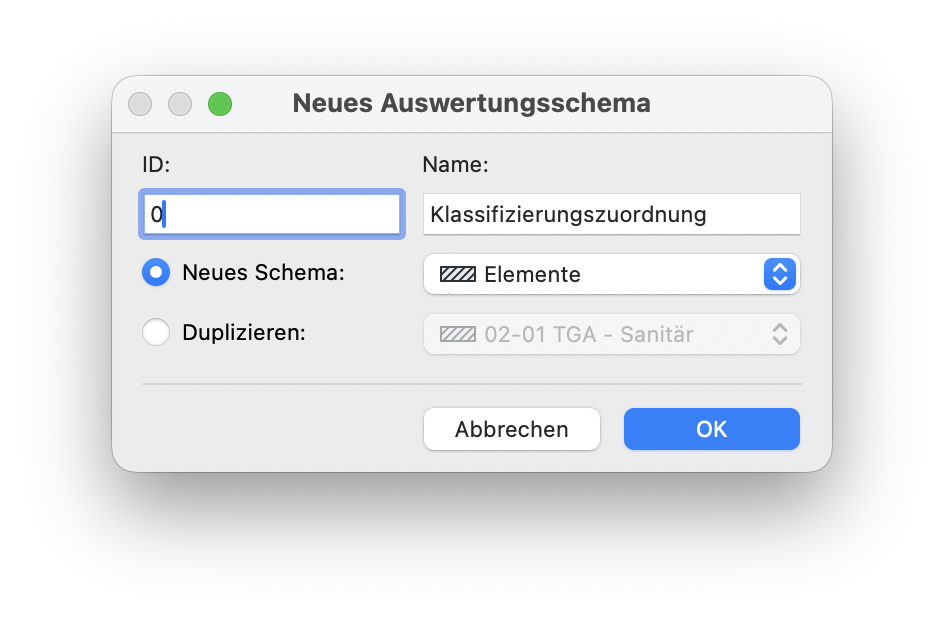

    • Für die neue Liste einen passenden Namen und ID vergeben und mit OK bestätigen.
      Dialog Neues Auswertungsschema mit Eingabefeld ID, in dem der Wert 0 beginnt, daneben das Feld Name: Klassifizierungszuordnung, darunter die aktivierte Option Neues Schema mit der Schema‑Gruppe Elemente sowie die alternative Option Duplizieren und unten die Schaltflächen Abbrechen und OK.
    • Die Kriterien und Felder müssen wie folgt festgelegt werden:

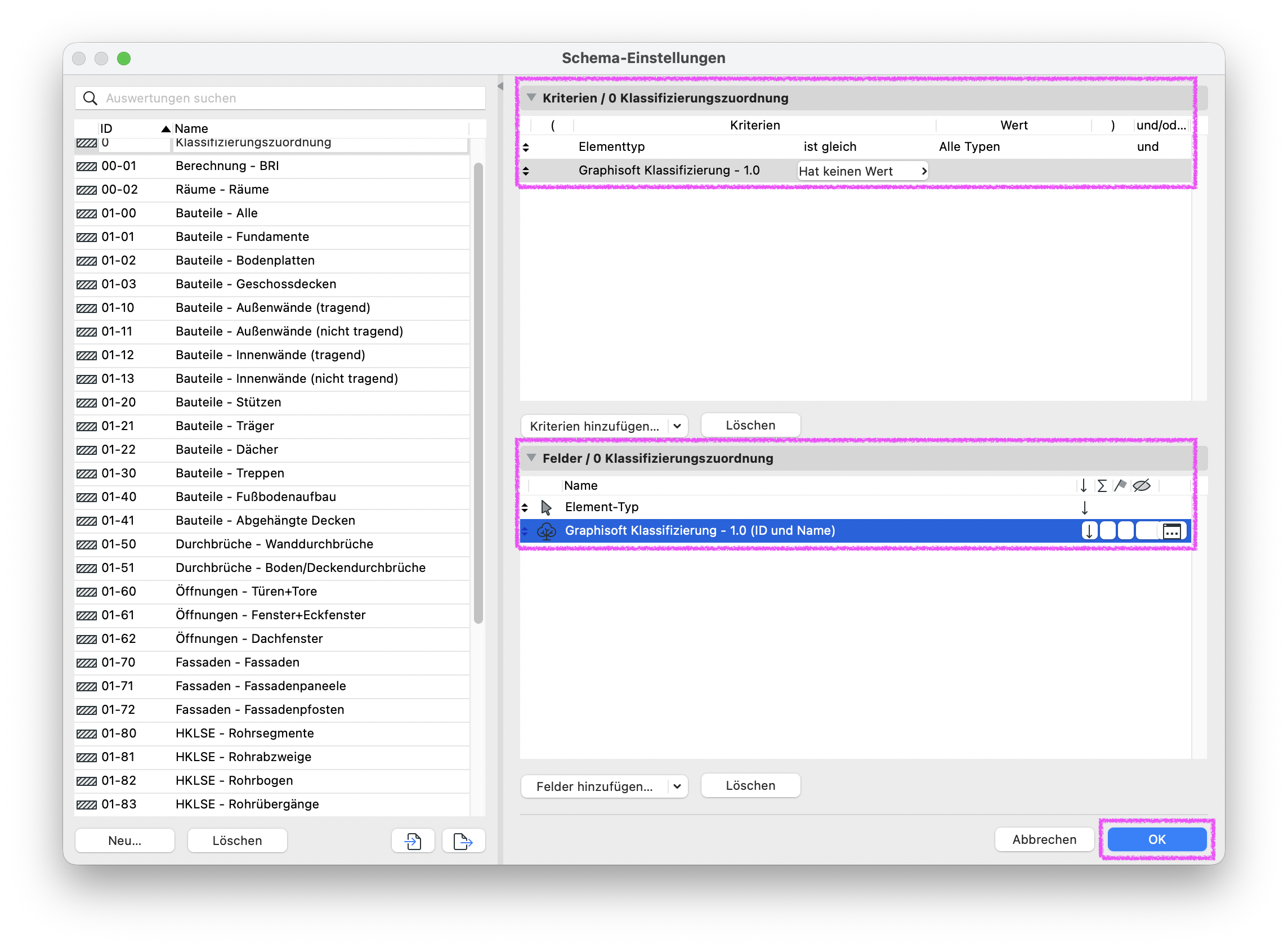

      Dialog Schema‑Einstellungen mit der neuen Auswertung 0 Klassifizierungszuordnung in der linken Liste, rechts oben den Kriterien Elementtyp ist gleich Alle Typen und Graphisoft Klassifizierung – 1.0 hat keinen Wert, darunter im Bereich Felder die Einträge Element‑Typ und Graphisoft Klassifizierung – 1.0 (ID und Name) sowie unten rechts die Schaltfläche OK.
      • Kriterien:
        • Elementtyp ist gleich Alle Typen
        • Graphisoft Klassifizierung 1.0 (Name des Klassifizierungssystems) Hat keinen Wert
      • Felder:
        • Element-Typ
        • Graphisoft Klassifizierung 1.0 (Name des Klassifizierungssystems)
          Hinweis:
          Für eine genauere Zuordnung können auch weitere Felder, z. B. Ebene, Struktur, usw. hinzugefügt werden.
      • Die Schema-Einstellungen mit OK bestätigen.
    • Danach über das Menü den Pfad Dokumentation > Interaktive Auswertung > Name der Auswertung die erstellte Auswertung öffnen.

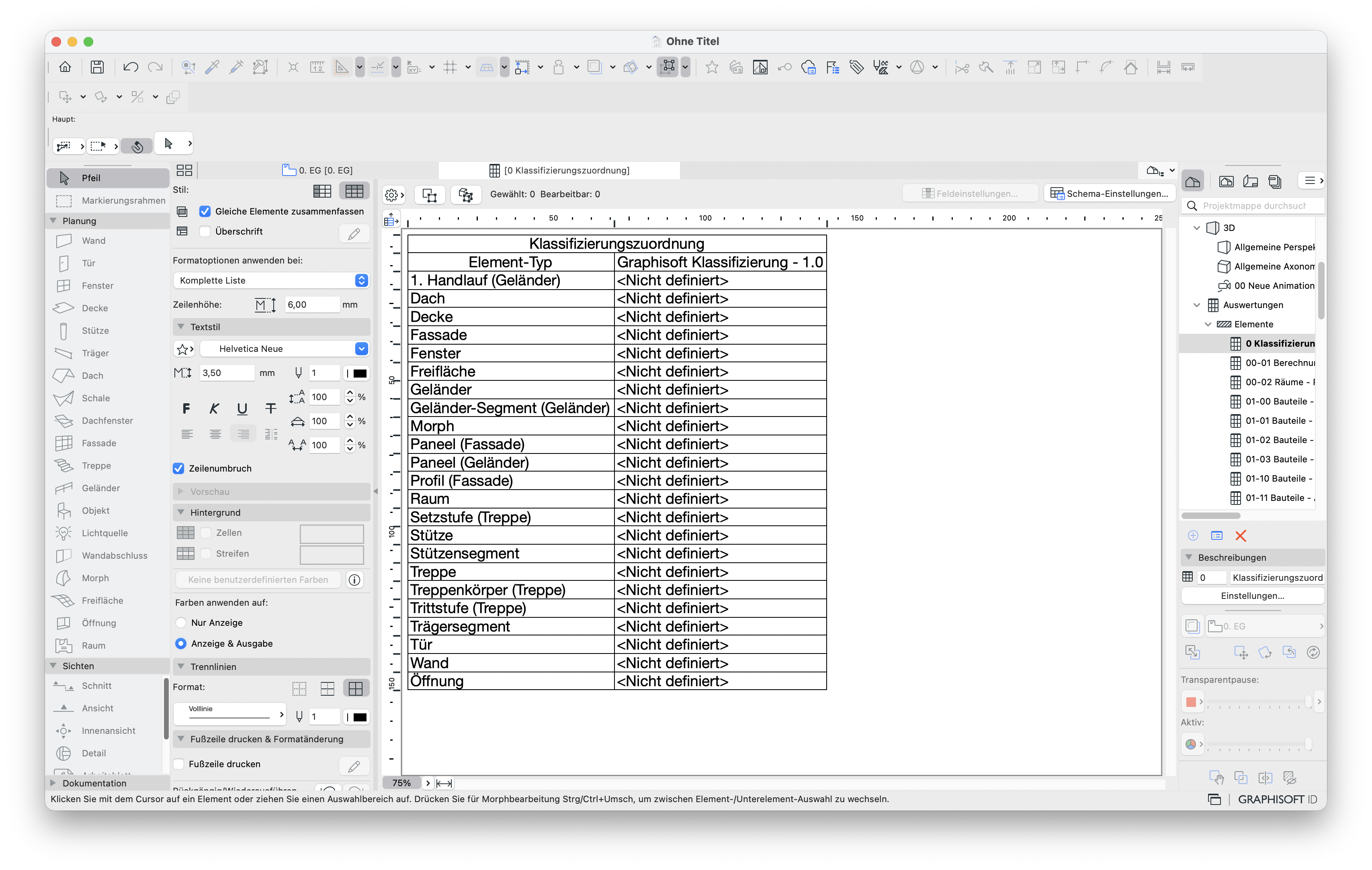

      Eine offene Auswertung mit der Tabelle Klassifizierungszuordnung, in der links der Element‑Typ aller Elementkategorien aufgelistet ist und rechts in der Spalte Graphisoft Klassifizierung – 1.0 überall der Eintrag <Nicht definiert> erscheint, um nicht zugewiesene Klassifizierungen zu zeigen.
      Hinweis:
      Wenn in der linken Spalte oben der Haken bei Gleiche Elemente zusammenfassen aktiviert ist, können mehrere Elemente auf einmal geändert werden.
    • Um sicherzustellen, dass alle entsprechenden Daten korrigiert werden können, muss die Auswertung als Ausschnitt gesichert werden. In den Ausschnitt-Einstellungen müssen über die Ebenenkombination, Umbau-Filter und Varianten-Kombination die Elemente sichtbar geschaltet werden.

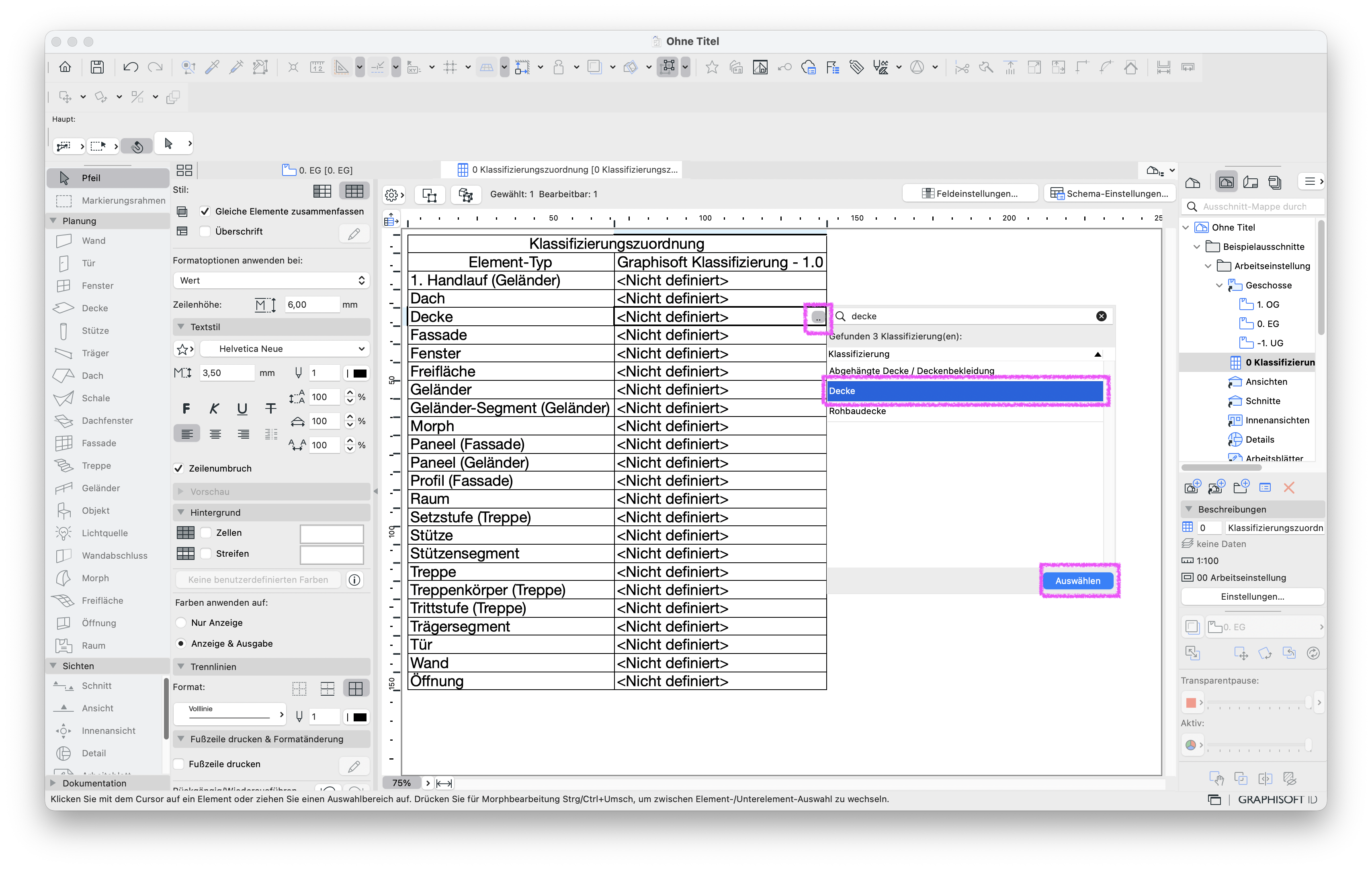

    • Anschließend kann nach Element-Typ die Klassifizierung im angezeigten Feld für alle Element-Typen festgelegt werden.
      Arbeitsblatt mit der Auswertung Klassifizierungszuordnung, in der für den Element‑Typ Decke in der Spalte Graphisoft Klassifizierung – 1.0 das Suchsymbol geöffnet ist und im Popup die Klassifizierung Decke ausgewählt wird, darunter die Schaltfläche Auswählen zum Übernehmen der gewählten Klassifizierung.
    • Nachdem die Liste entsprechend ausgefüllt wurde, sind die im Projekt platzierten Elemente wieder klassifiziert.

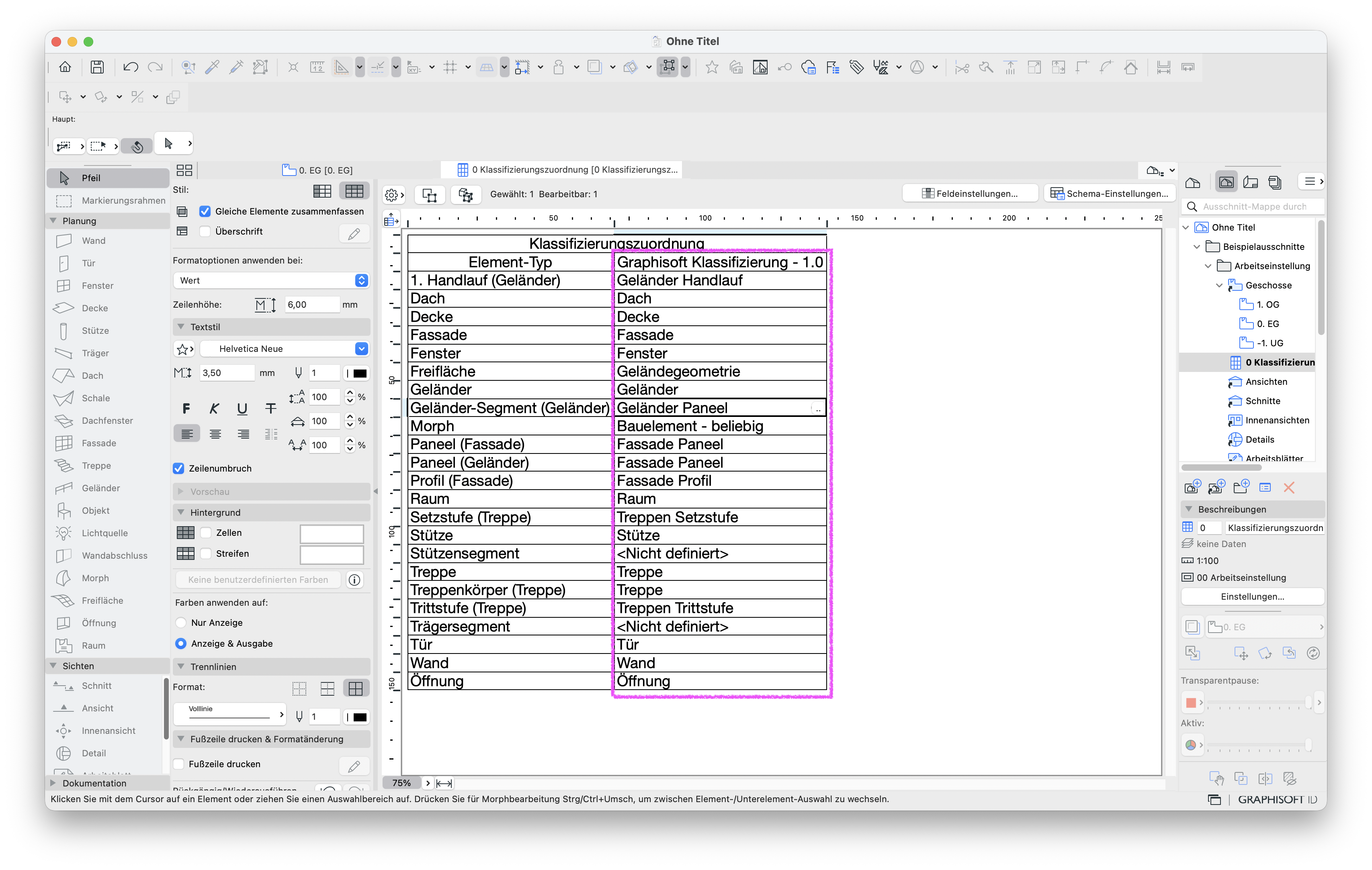

      Auswertung mit der Tabelle Klassifizierungszuordnung, in der nun für nahezu alle Element‑Typen in der Spalte Graphisoft Klassifizierung – 1.0 passende Klassifizierungen wie Geländer Handlauf, Dach, Decke, Fassade, Fenster, Stütze, Treppen Trittstufe oder Öffnung eingetragen sind, sodass nur noch wenige Einträge als <Nicht definiert> erscheinen.

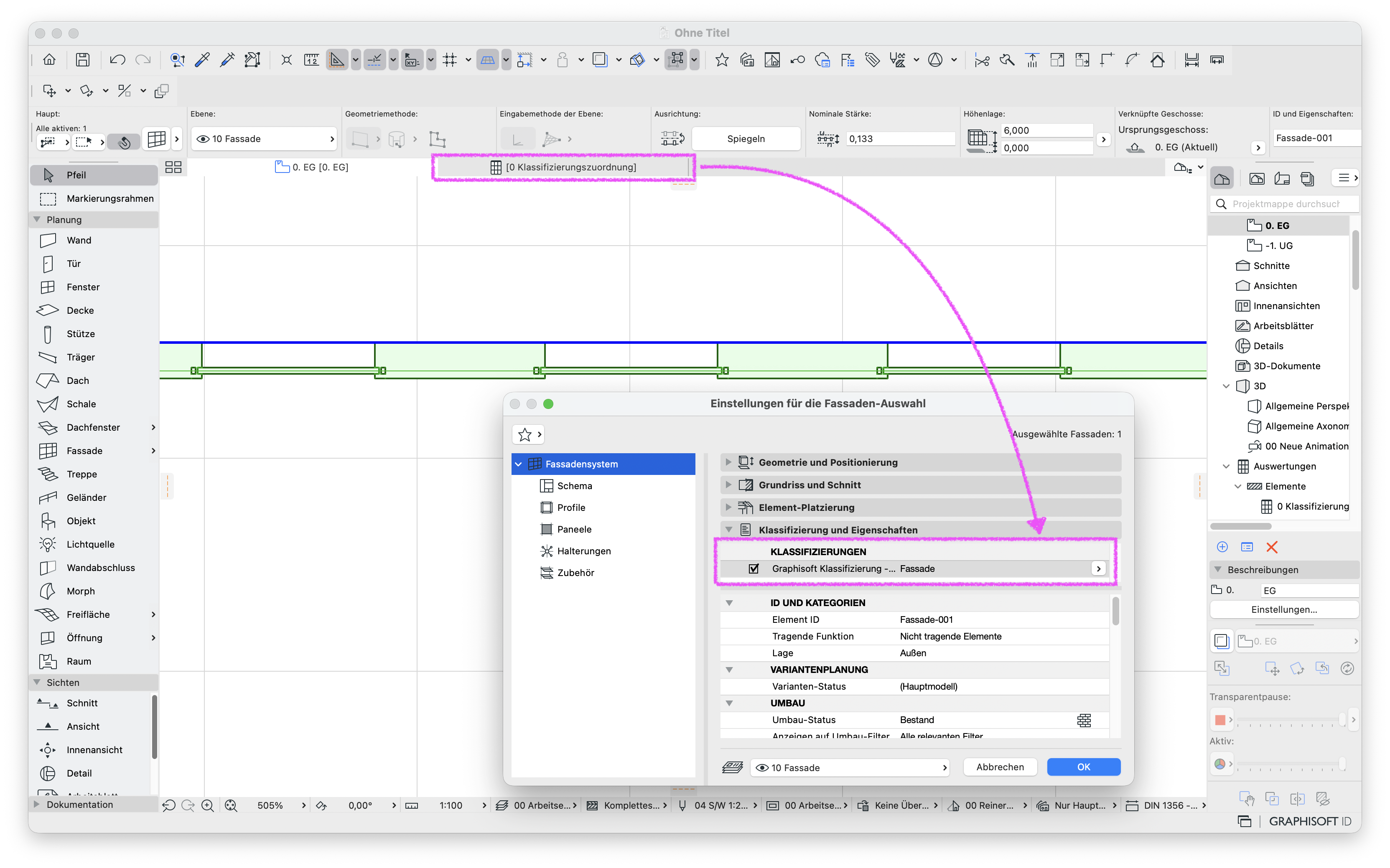

      Grundrissfenster mit markierter Fassade und oben aktivem Auswertungsschema 0 Klassifizierungszuordnung, dazu das Dialogfeld Einstellungen für die Fassaden‑Auswahl, in dem im Bereich Klassifizierung und Eigenschaften die Option Klassifizierungen aktiviert ist und die Graphisoft Klassifizierung – … Fassade als zugewiesene Klassifizierung angezeigt wird.
  4. Zuordnung mit Suchen & Aktivieren
    Alternativ können bereits in Archicad platzierte 3D-Elemente über Suchen & Aktivieren mit der passenden Klassifizierung zugeordnet werden. Der Vorteil ist, dass die Elemente im 3D sichtbar sind.
    • Das 3D-Modell in Archicad öffnen.
    • Alle entsprechenden Ebenen, Umbau- und Varianten-Status sichtbar schalten.
    • Über Bearbeiten > Suchen & Aktivieren öffnen.
    • Die Kriterien müssen wie folgt festgelegt werden:
      • Elementtyp ist Wand
        Hinweis:
        Der Elementtyp wird nach und nach geändert.
      • Graphisoft Klassifizierung 1.0 Hat keinen Wert
      • Wenn notwendig können noch weitere Kriterien wie Ebene, Struktur, usw. festgelegt werden.
    • Über die Plus-Schaltfläche werden die Elemente entsprechend den Kriterien ausgewählt.

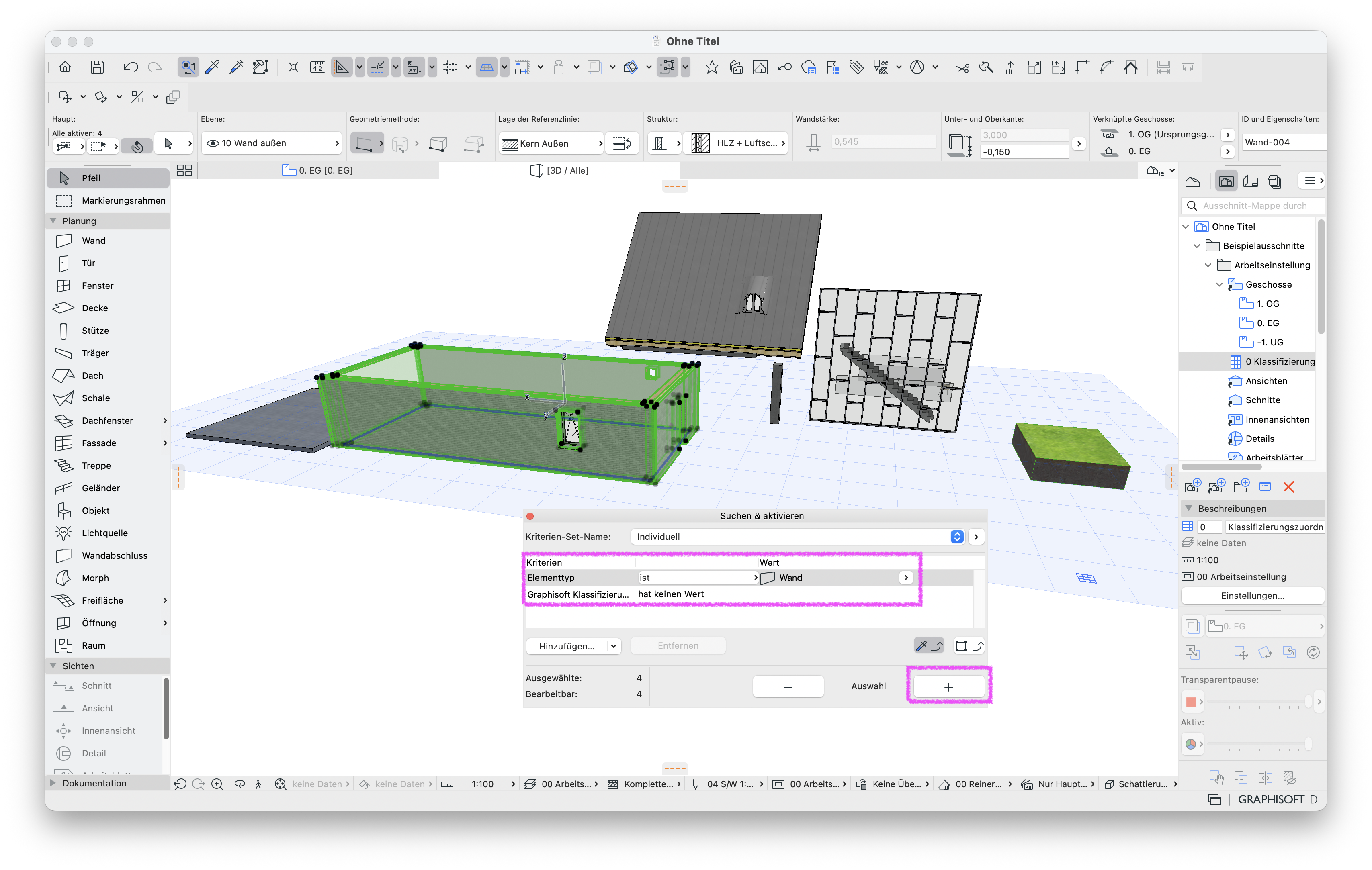

      3D‑Fenster mit einem markierten Wandkörper und dem Dialog Suchen & aktivieren im Vordergrund, in dem ein individuelles Kriterien‑Set definiert ist: Elementtyp ist Wand und Graphisoft Klassifizierung – … hat keinen Wert, unten die Schaltfläche + Auswahl um alle Wände ohne Klassifizierung in die aktuelle Auswahl aufzunehmen.

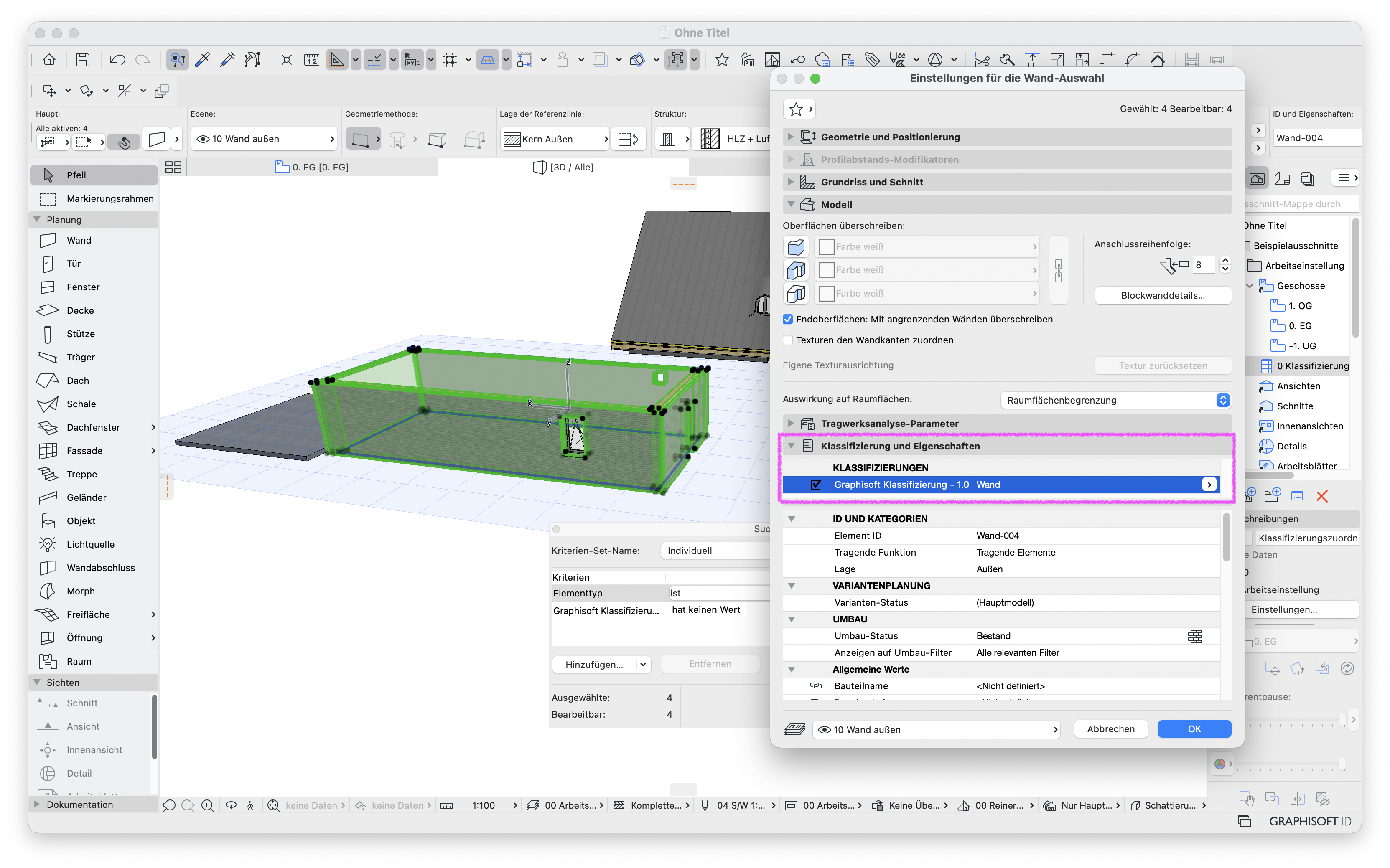

    • Über Strg+T bzw. Cmd+T kann in den Einstellungen die Klassifizierung definiert und mit OK bestätigt werden.
      3D‑Fenster mit ausgewählten Wänden, daneben der Dialog Einstellungen für die Wand‑Auswahl, in dem im Bereich Klassifizierung und Eigenschaften die Option Klassifizierungen aktiviert ist und als zugewiesene Klassifizierung Graphisoft Klassifizierung – 1.0 Wand angezeigt wird.
    • Die Schritte sind für weitere Elementtypen zu wiederholen.
  5. Manuelle Zuordnung für Baustoffe, Werkzeuge, Favoriten, Eigenschaften und IFC
    Die Einstellungen in Baustoffen, Werkzeugen, Favoriten, Eigenschaften und IFC-Übersetzer wird bei der oben beschriebenen Vorgehensweise nicht verändert. Diese muss manuell im entsprechenden Einstellungsdialog verändert werden.
    • Baustoffe müssen, wie im Troubleshooting Konditionale Schichtparameter in Komponenten Auswertung werden nicht berechnet beschrieben, zugeordnet werden.

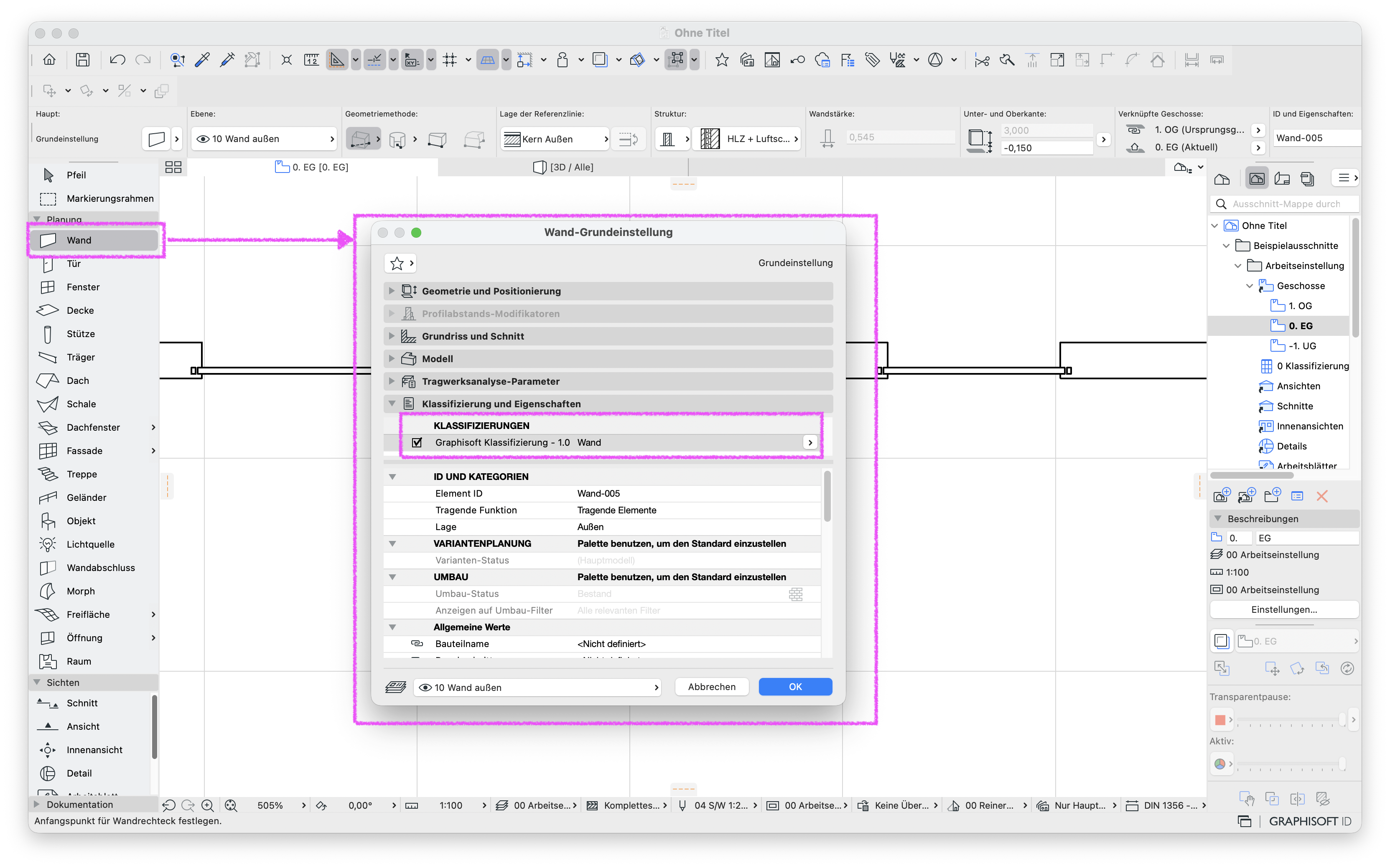

    • Werkzeuge müssen nacheinander per Doppelklick auf das Werkzeug im Werkzeugkasten geöffnet und festgelegt werden.
      • Arbeitsumgebungs-Profil Architektur:
        Über Optionen > Arbeitsumgebung > Profil anwenden > Profil Architektur Version aufrufbar.
        Grundrissfenster mit aktivem Wand‑Werkzeug, dazu der Dialog Wand‑Grundeinstellung, in dem im Bereich Klassifizierung und Eigenschaften die Option Klassifizierungen aktiviert ist und die zugewiesene Klassifizierung Graphisoft Klassifizierung – 1.0 Wand angezeigt wird.
      • Arbeitsumgebungs-Profil HKLSE Planung:
        Über Optionen > Arbeitsumgebung > Profil anwenden > Profil HKLSE Planung Version aufrufbar.

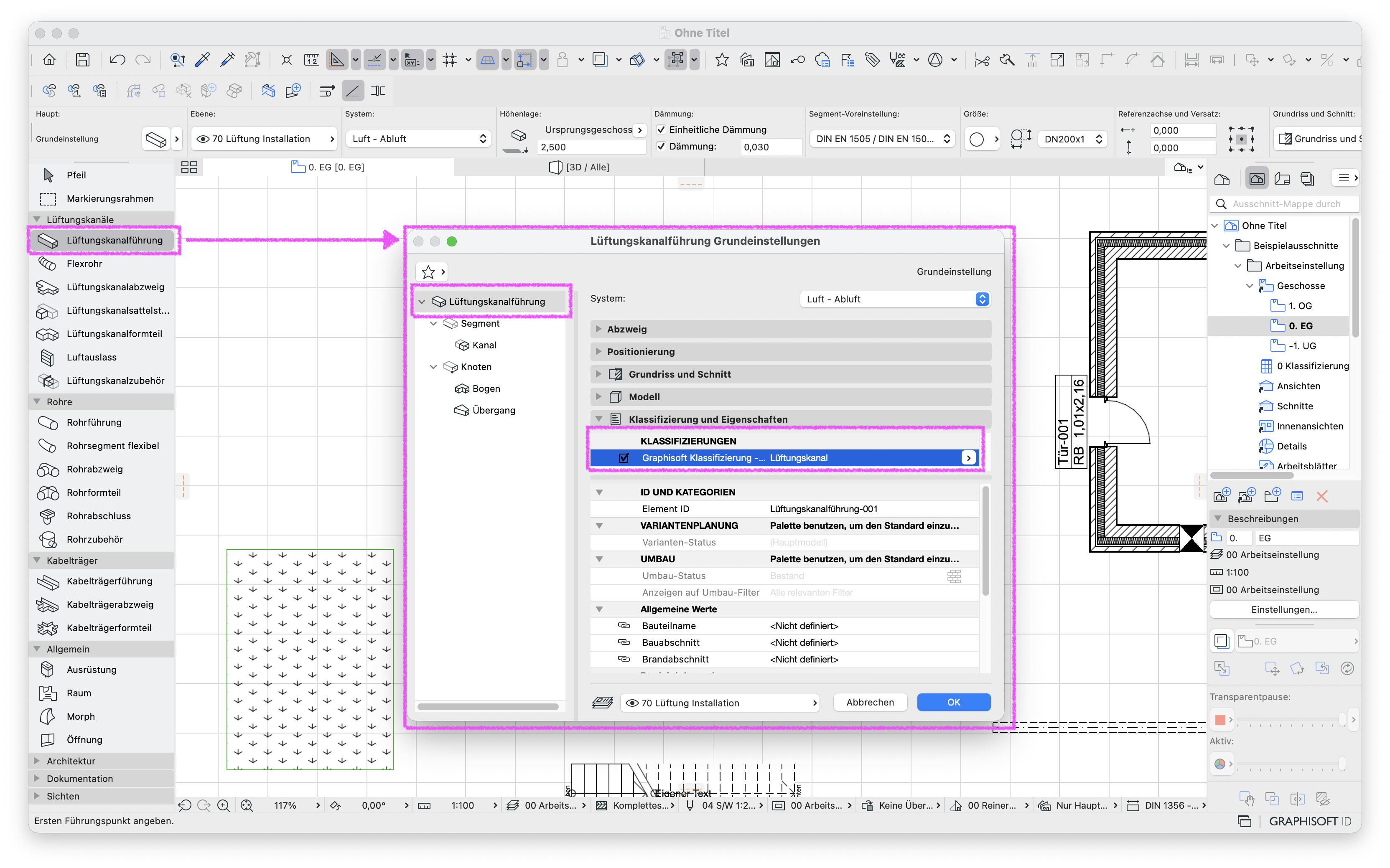

        Grundrissfenster mit aktivem Werkzeug Lüftungskanalführung, dazu der Dialog Lüftungskanalführung Grundeinstellungen, in dem im Bereich Klassifizierung und Eigenschaften die Option Klassifizierungen aktiviert ist und die zugewiesene Klassifizierung Graphisoft Klassifizierung – … Lüftungskanal angezeigt wird.
        Hinweis:

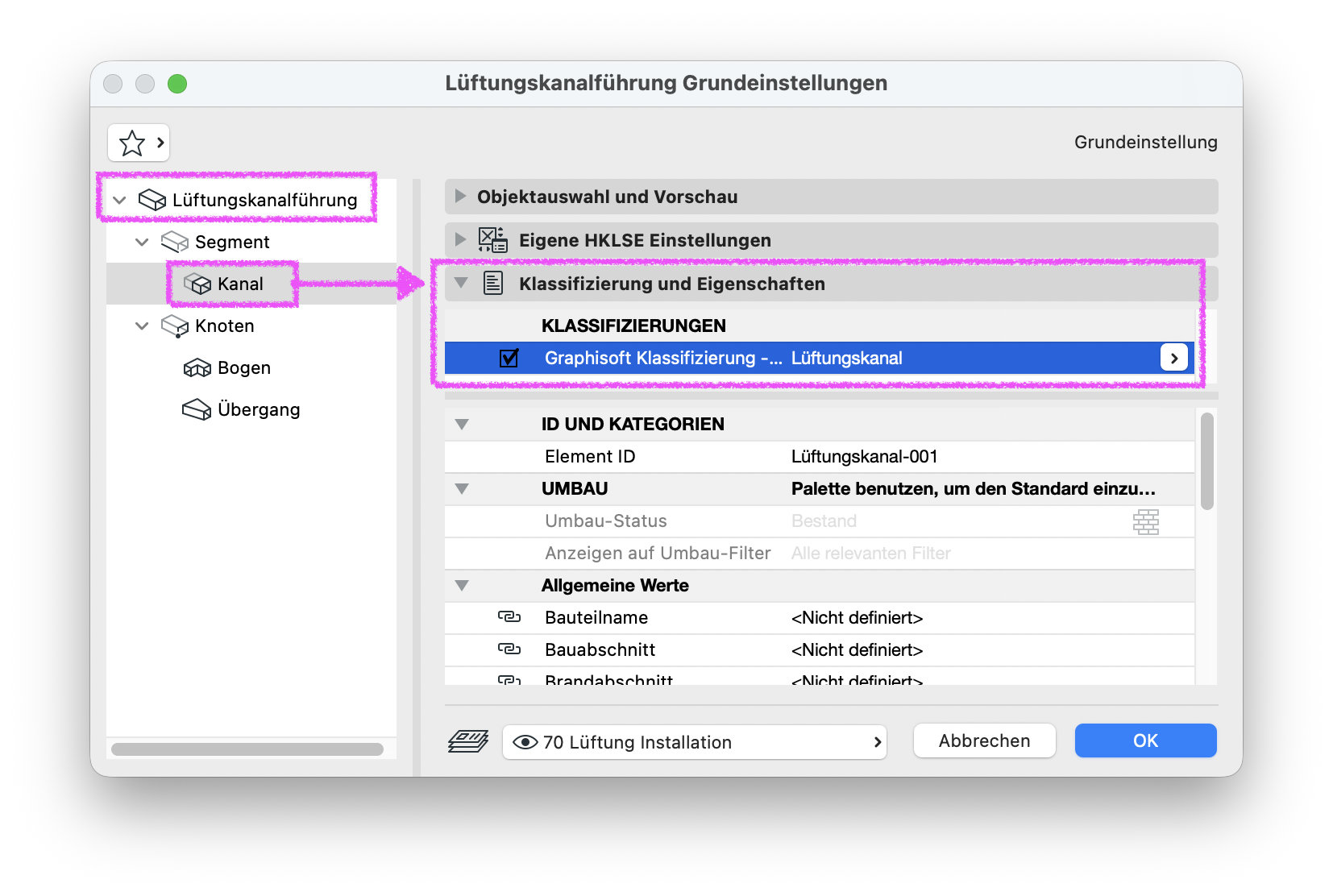

        Bestimmte Werkzeuge haben viele Unterelemente, die klassifiziert werden müssen, z. B. HKLSE-Führungen, Geländer, Treppen, Objekte und viele weitere. Fehlt für ein Unterelement eine Klassifizierung, kann es im Projektverlauf zu Problemen führen, wie bei beim Auslesen von Eigenschaften in Etiketten oder Auswertungen.
        Dialog Lüftungskanalführung Grundeinstellungen mit links ausgewähltem Segment Kanal und rechts dem Bereich Klassifizierung und Eigenschaften, in dem unter Klassifizierungen die aktivierte Zuordnung Graphisoft Klassifizierung – … Lüftungskanal angezeigt wird.
    • Favoriten müssen pro Favorit in Favoriten-Palette angepasst werden:
      • Über Fenster > Paletten > Favoriten wird die Favoriten-Palette geöffnet.

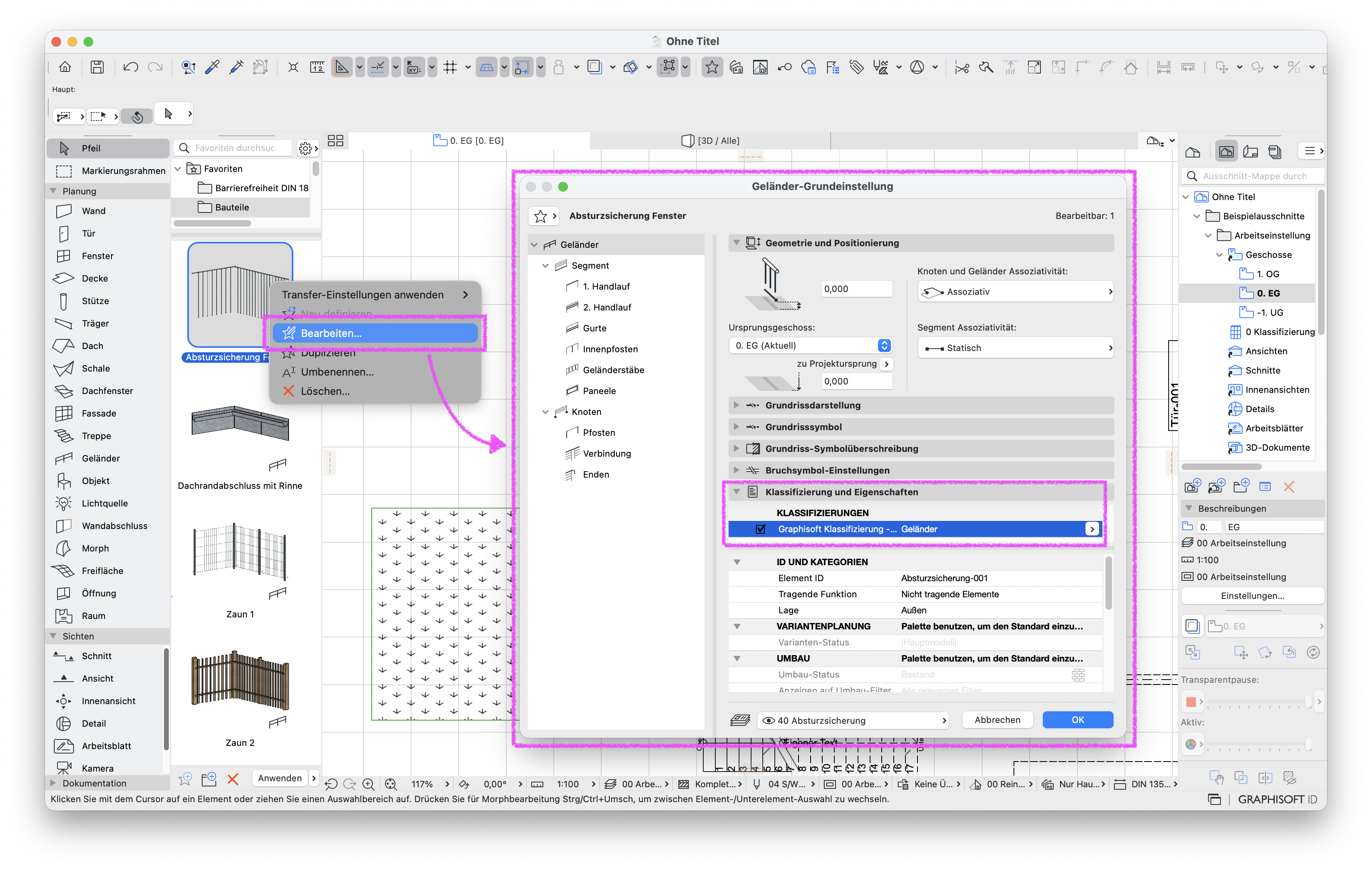

      • Die Favoriten müssen nacheinander ausgewählt werden. Per Rechtsklick auf den Favorit wird im Kontextmenü über Bearbeiten... die Einstellungen des Favorits aufgerufen und die Klassifizierung kann entsprechend gesetzt und mit OK bestätigt werden.
        Grundrissfenster mit geöffnetem Favoriten‑Kontextmenü Absturzsicherung Fenster – Bearbeiten… und daneben der Dialog Geländer‑Grundeinstellung, in dem im Bereich Klassifizierung und Eigenschaften die Option Klassifizierungen aktiviert ist und die Zuordnung Graphisoft Klassifizierung – … Geländer angezeigt wird.

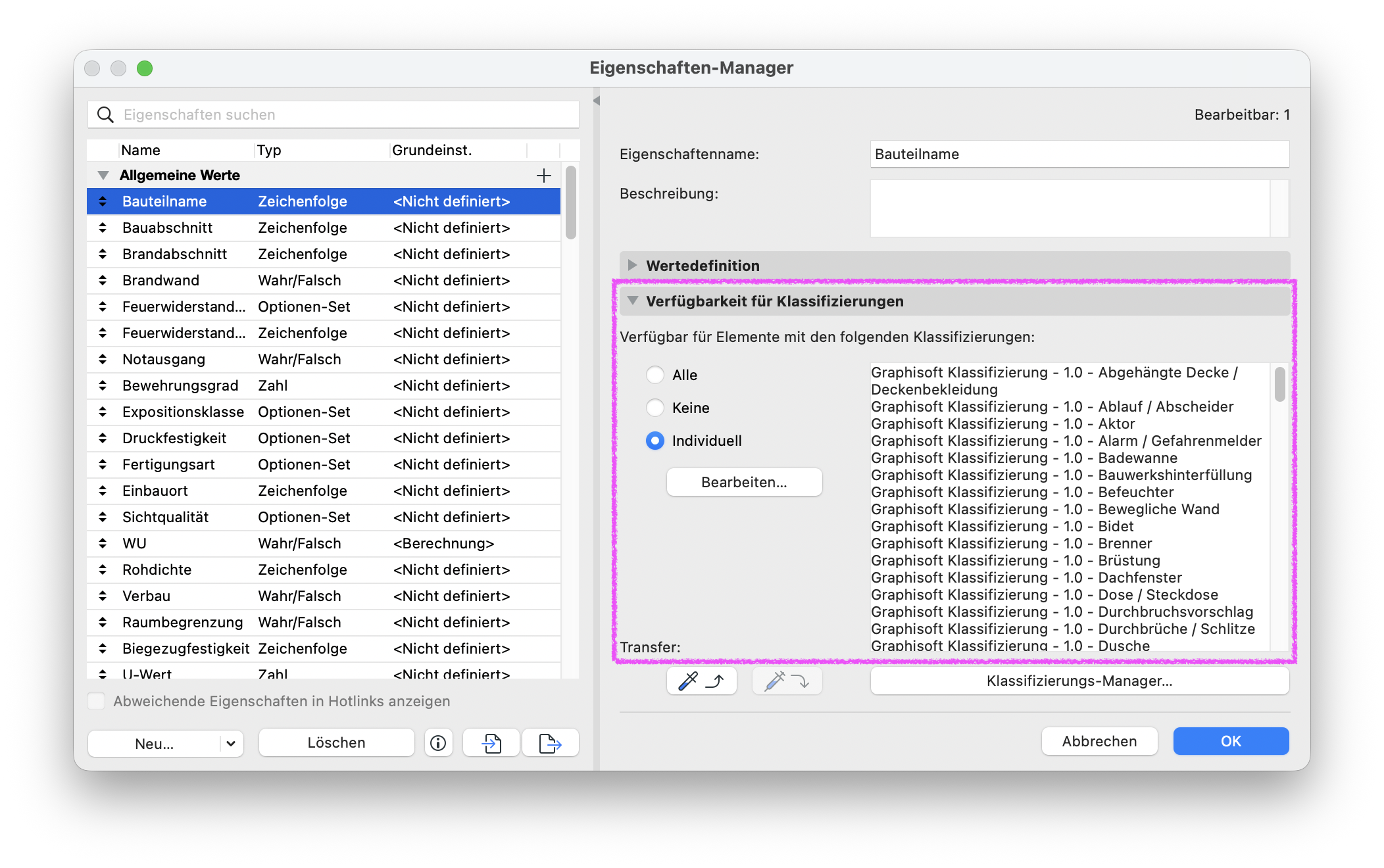

    • Die Zuordnung der Eigenschaften muss unter Optionen > Eigenschaften-Manager... für die Eigenschaft unter Verfügbarkeit für Klassifizierungen überprüft und ggf. angepasst werden.
      Dialog Eigenschaften‑Manager mit ausgewählter Eigenschaft Bauteilname, rechts der Bereich Verfügbarkeit für Klassifizierungen mit aktivierter Option Individuell und einer Liste von Klassifizierungen wie Graphisoft Klassifizierung – 1.0 – Abgehängte Decke / Deckenbekleidung, Aktor, Alarm / Gefahrenmelder usw.
      Hinweis:
      Wenn das Klassifizierungssystem gelöscht wird, werden auch die Element hinterlegten Werte entfernt. Werte, die manuell festgelegt wurden, müssen erneut ausgefüllt werden.

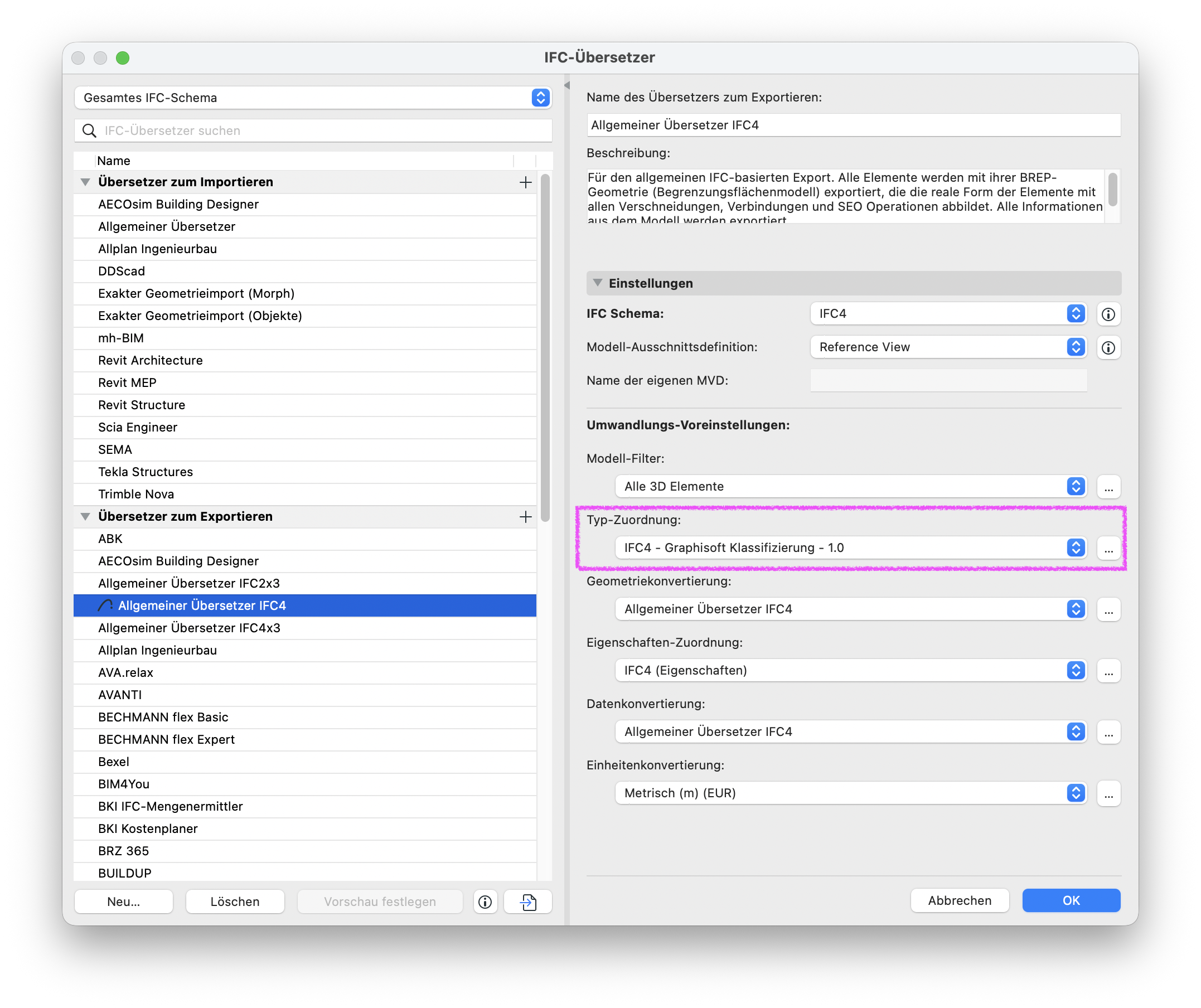

    • Für den IFC-Datenaustausch muss, wenn das Klassifizierungssystem in der Datei verändert wird, die IFC Übersetzer angepasst werden. Weitere Informationen können im Troubleshooting Artikel IFC Export: Elemente werden mit falschem IFC Typ exportiert und in der Archicad Hilfe Typ-Zuordnung für den IFC-Export und Typ-Zuordnung für den IFC-Import gefunden werden.
      Dialog IFC‑Übersetzer mit ausgewähltem Eintrag Allgemeiner Übersetzer IFC4 im Bereich Übersetzer zum Exportieren, rechts die Einstellungen für diesen Übersetzer und darin unter Typ‑Zuordnung die Option IFC4 – Graphisoft Klassifizierung – 1.0 als aktive Typzuordnung.

Hinweis:

Raster-Elemente sind standardmäßig nicht in der von Graphisoft gestellten Archicad Vorlagendatei klassifiziert.

Auswertungs-Schemata, Grafische Überschreibungen und Etiketten, die auf das alte Klassifizierungssystem zurückgreifen, sollten auch überprüft werden.

Um die Modelldaten und deren Klassifizierung zu überprüfen kann eine Grafische Überschreibung verwendet werden. Weitere Informationen gibt es hierzu im GRAPHISOFT Community Artikel Modellüberprüfung: Klassifizierung.
