Problemstellung

Es wurden mehrere Marker von Schnitten und Ansichten im Projekt erstellt. Die zugehörigen Schnitte und Ansichten sind in der Projekt-Mappe oder Ausschnitt-Mappe vorhanden. Der Marker kann im Grundriss jedoch nicht gefunden werden.

Troubleshooting

1. Marker im Ursprungsgeschoss auswählen und darauf zoomen

Um den richtige Marker für Schnitt bzw. Ansicht zu finden, kann wie folgt vorgegangen werden:

In der Projekt-Mappe oder Ausschnitt-Mappe mit der rechten Maustaste auf den Schnitt oder die Ansicht klicken.
Anschließend den Befehl Schnitt-Marker im Ursprungsgeschoss auswählen und darauf zoomen bzw. Ansicht-Marker im Ursprungsgeschoss auswählen und darauf zoomen ausführen.

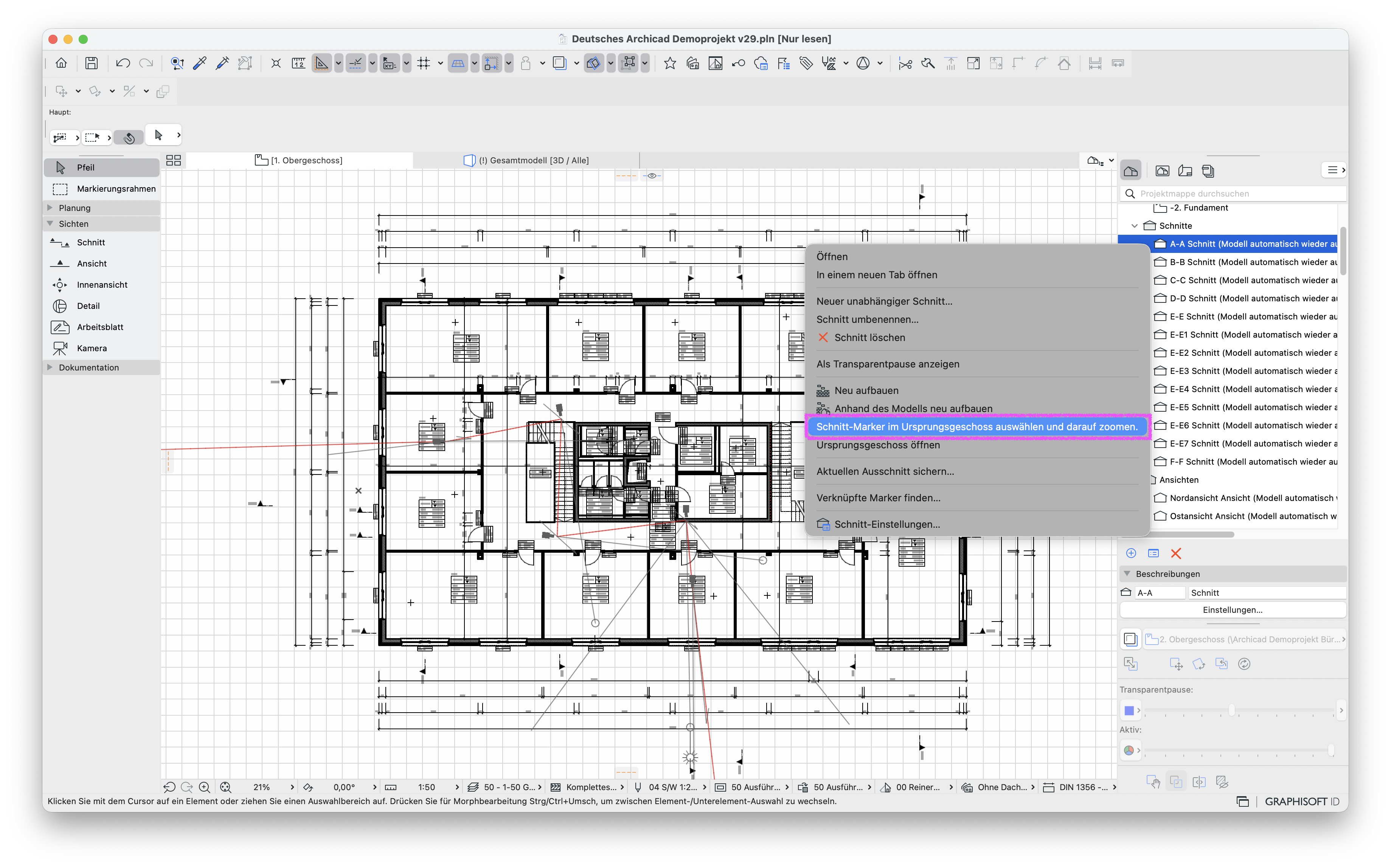

Grundriss eines mehrgeschossigen Bürogebäudes mit geöffnetem Navigator auf der rechten Seite, in dem der Schnitt A‑A Schnitt markiert ist; im Kontextmenü ist der Befehl Schnitt‑Marker im Ursprungsgeschoss auswählen und darauf zoomen hervorgehoben, über den der zum Schnitt gehörige Marker im ursprünglichen Geschoss schnell gefunden, ausgewählt und vergrößert angezeigt wird. — *Geöffnete Projekt-Mappe mit hervorgehobenem Befehl Schnitt-Marker im Ursprungsgeschoss auswählen und darauf zoomen.*

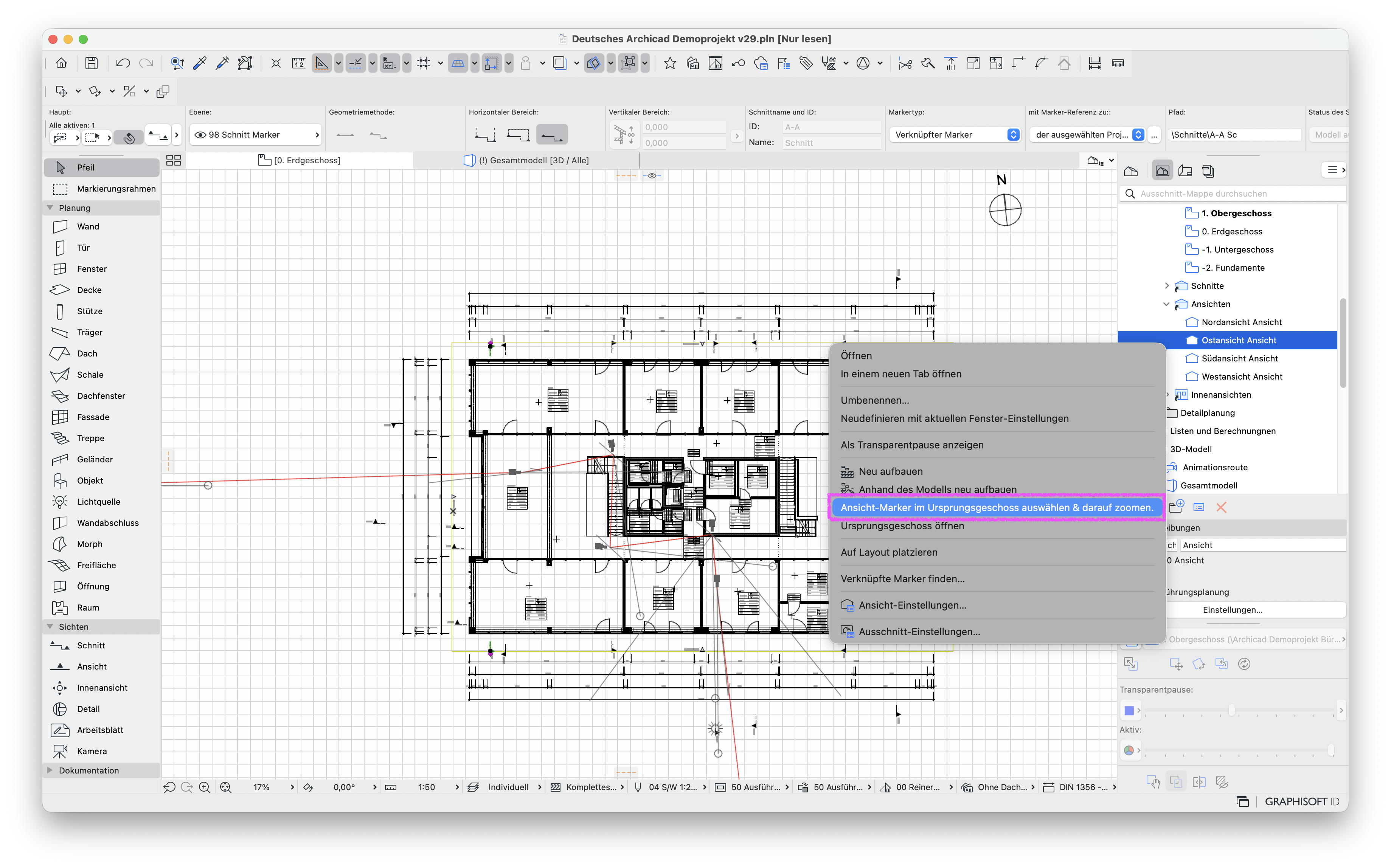

Grundriss des Erdgeschosses mit Navigator auf der rechten Seite, in dem die Ansicht Ostansicht Ansicht ausgewählt ist. Im Kontextmenü ist der Befehl Ansicht‑Marker im Ursprungsgeschoss auswählen & darauf zoomen hervorgehoben, um den zugehörigen Ansichtsmarker im Ursprungsgeschoss automatisch auszuwählen und im Grundriss vergrößert anzuzeigen. — *Geöffnete Projekt-Mappe mit hervorgehobenem Befehl Schnitt-Marker im Ursprungsgeschoss auswählen und darauf zoomen.*

Hinweis:

Ausgeschaltete Ebenen können direkt über den Hinweis eingeblendet werden. Ausgeblendete Umbaufilter und Varianten müssen manuell sichtbar geschaltet werden.

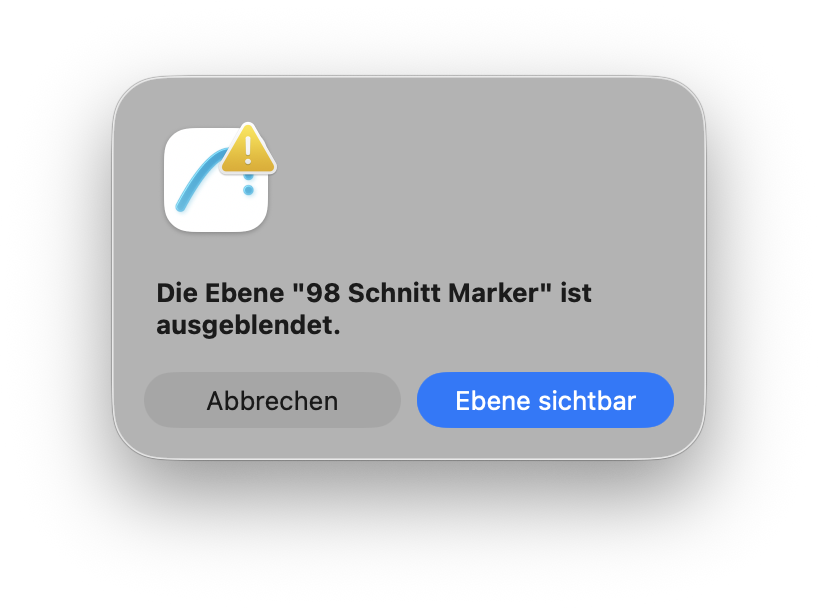

Warnmeldung mit gelbem Hinweiszeichen: Die Ebene „98 Schnitt Marker“ ist ausgeblendet. Unter dem Hinweis stehen die Schaltflächen Abbrechen und Ebene sichtbar, mit der die ausgeblendete Ebene der Schnittmarker direkt eingeblendet werden kann. — Der für den Marker eingestellte Umbau-Filter muss manuell aktiviert werden.

Weitere Informationen zu nicht sichtbaren Markern bietet der Artikel Schnitt-/Ansichtsmarker werden im Grundriss nicht angezeigt.

2. Verknüpfte Marker finden

Verknüpften Marker können auch über die Projekt-Mappe oder Ausschnitt-Mappe gefunden werden. Hierfür sind die folgenden Schritte auszuführen:

Mit der rechten Maustaste auf den Schnitt oder die Ansicht klicken und den Befehl Verknüpften Marker finden… ausführen.
Im Dialog Verknüpften Marker finden den gewünschten Marker auswählen.
Über Zu Ausgewählten gehen bestätigen, um den Marker auszuwählen und darauf zu zoomen.

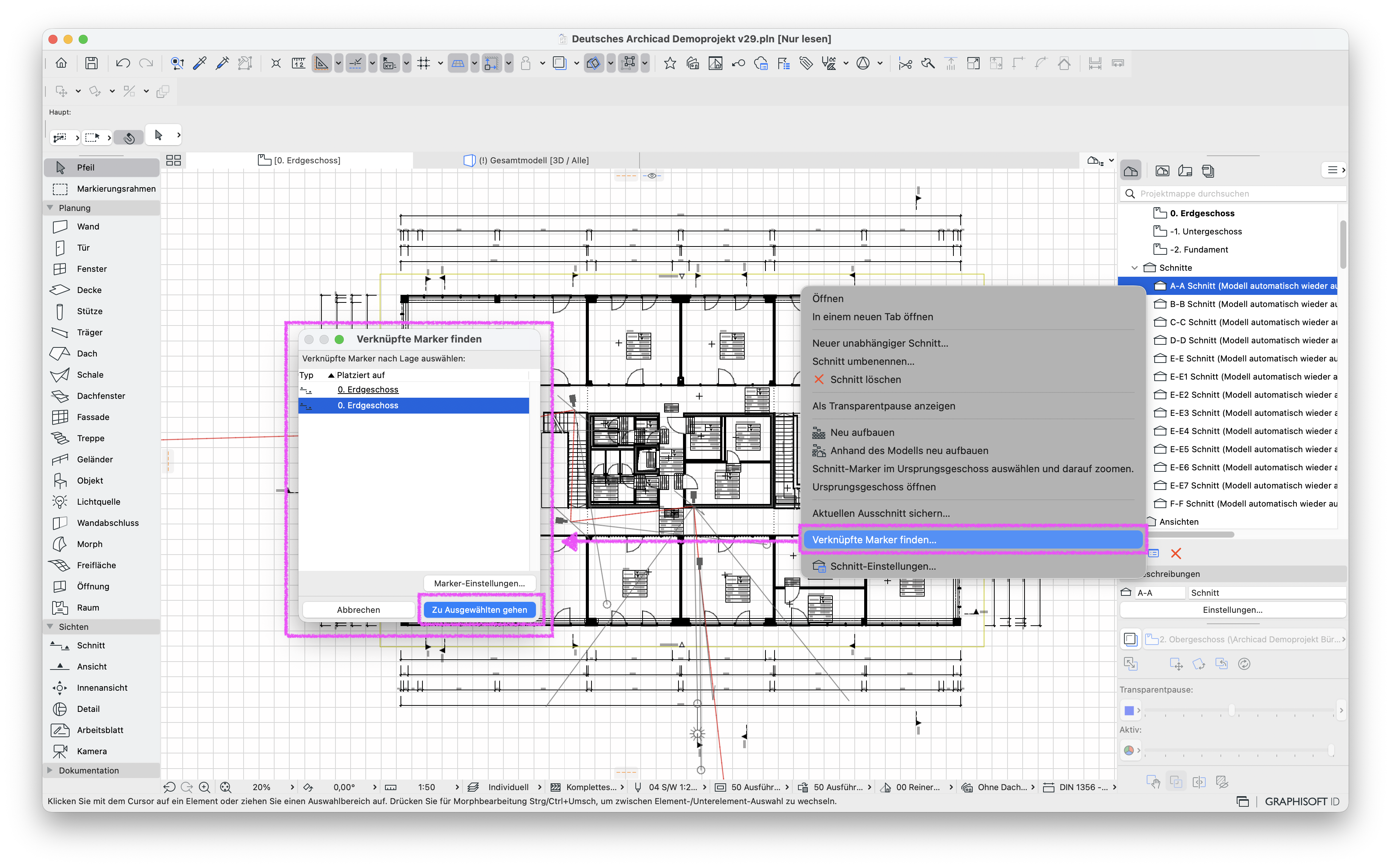

Grundriss des Erdgeschosses mit geöffnetem Navigator und markiertem A‑A Schnitt. Im Kontextmenü ist der Befehl Verknüpfte Marker finden… hervorgehoben. Der Dialog Verknüpfte Marker finden listet zwei mit dem Schnitt verknüpfte Marker im 0. Erdgeschoss auf. Über Zu Ausgewählten gehen wird zum gewählten Marker gezoomt.

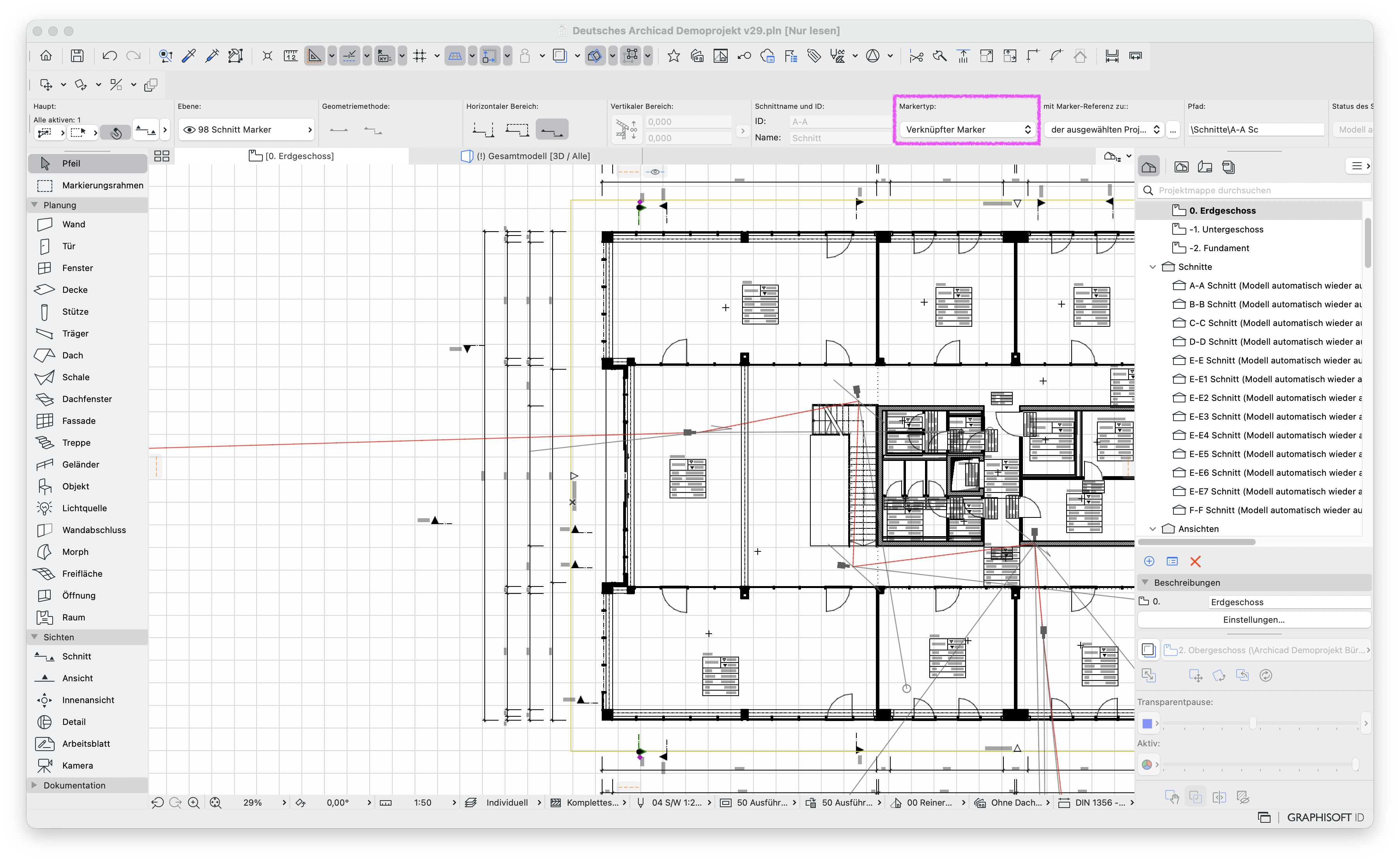

Grundriss des Erdgeschosses mit ausgewähltem Schnittmarker. Im Infofenster ist für den Marker der Markertyp Verknüpfter Marker eingestellt.
