Etiketteninhalt aktualisieren ohne Form und Position zu ändern – Support Site

Der Inhalt bestimmter Etiketten muss geändert, ergänzt oder ein verlorener Eigenschaftenbezug im Etikett wiederhergestellt werden. Ebene, Ausrichtung und Textwinkel der Etiketten sollen dabei unverändert bleiben. Die Änderung soll auf alle betroffenen Etiketten angewendet werden.

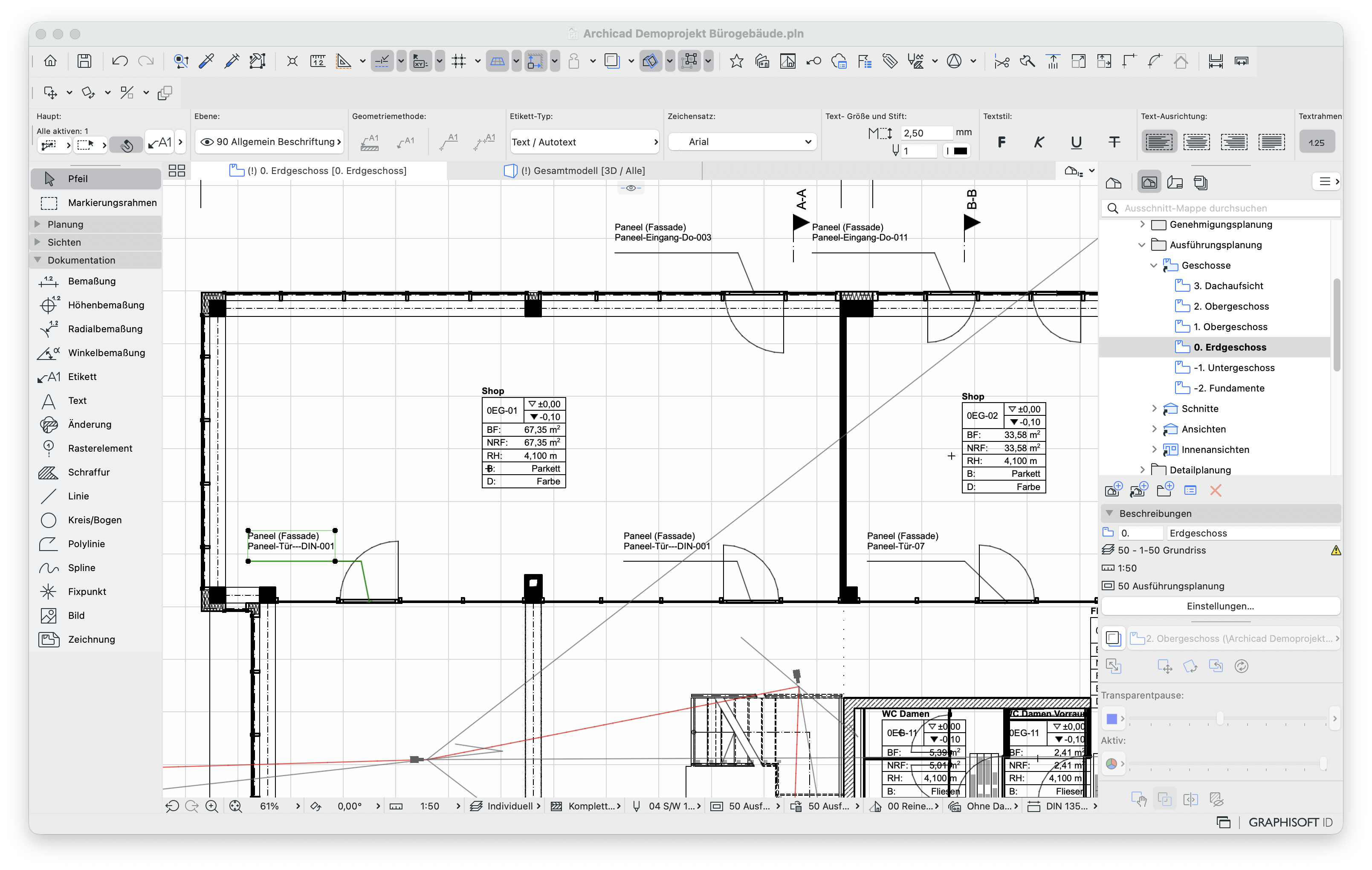

Grundriss des Erdgeschosses im Demoprojekt mit mehreren bereits platzierten Türetiketten; die Etiketten liegen auf der Ebene 90 Allgemeine Beschriftung und sind unterschiedlich ausgerichtet, was zeigt, dass vor der späteren Sammeländerung zunächst alle bestehenden Etiketten mit ihren aktuellen Ebenen, Ausrichtungen und Textwinkeln unverändert im Plan vorhanden sind.

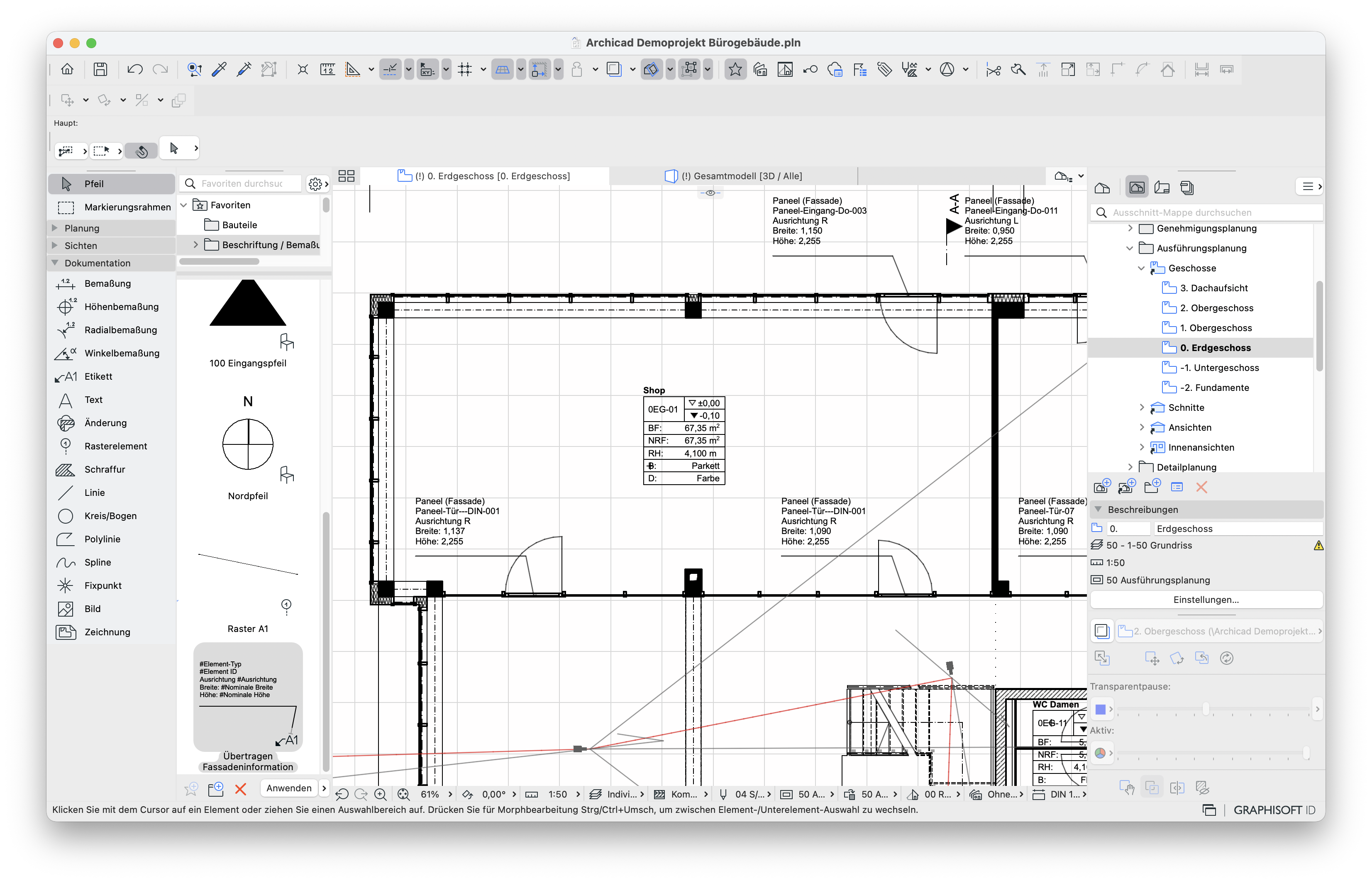

Grundriss des Erdgeschosses im Demoprojekt, in dem alle zuvor platzierten Türetiketten durch einen einheitlichen Etikett‑Favoriten ausgetauscht wurden; die Etiketten zeigen jetzt zusätzliche Informationen wie Ausrichtung, Breite und Höhe der Paneele, während ihre Ebenen, Positionen, Ausrichtungen und Textwinkel im Plan unverändert geblieben sind.

Anleitung

1. Referenz-Etikett inhaltlich anpassen

Zuerst muss eines der betroffenen Etiketten manuell inhaltlich wie gewünscht angepasst werden.

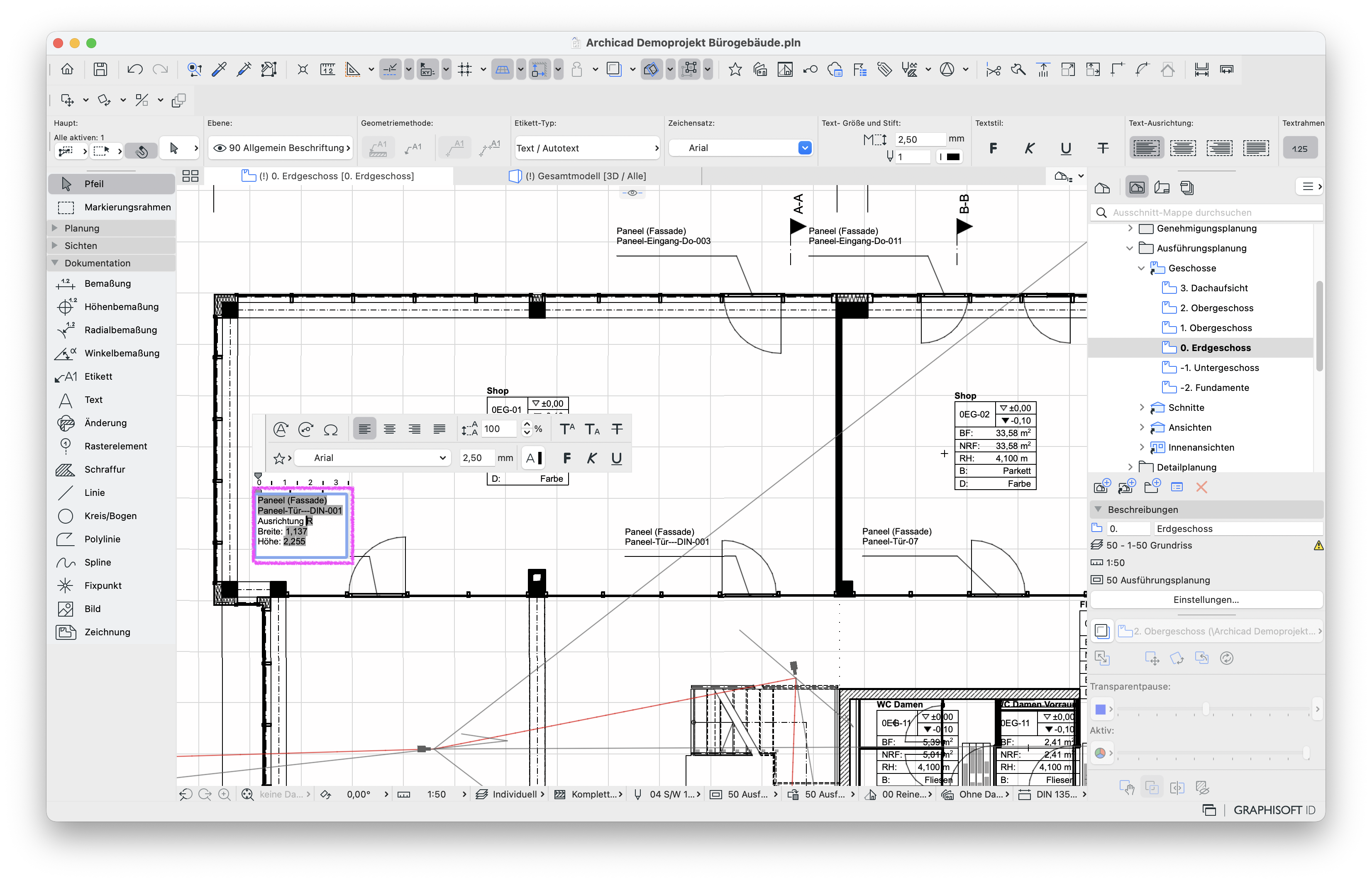

Grundriss des Erdgeschosses mit einem ausgewählten Tür‑Etikett Paneel (Fassade) Paneel‑Tür–DIN‑001 im Bearbeitungsmodus; darüber ist die schwebende Etikett‑Textleiste eingeblendet, in der Schriftart, Textgröße, Ausrichtung und Autotext‑Inhalt des Text/Autotext‑Etiketts angepasst werden können, bevor diese Etikettdefinition später als Favorit auf alle anderen Paneel‑Etiketten im Plan übertragen wird.

2. Favorit sichern

Danach muss ein Favorit des angepassten Etiketts erstellt werden:

Über Fenster > Paletten > Favoriten die Favoriten-Palette öffnen
Das angepasste Etikett auswählen
Die Stern-Schaltfläche Neuer Favorit auswählen und den Favoriten unter einem passenden Namen sichern.

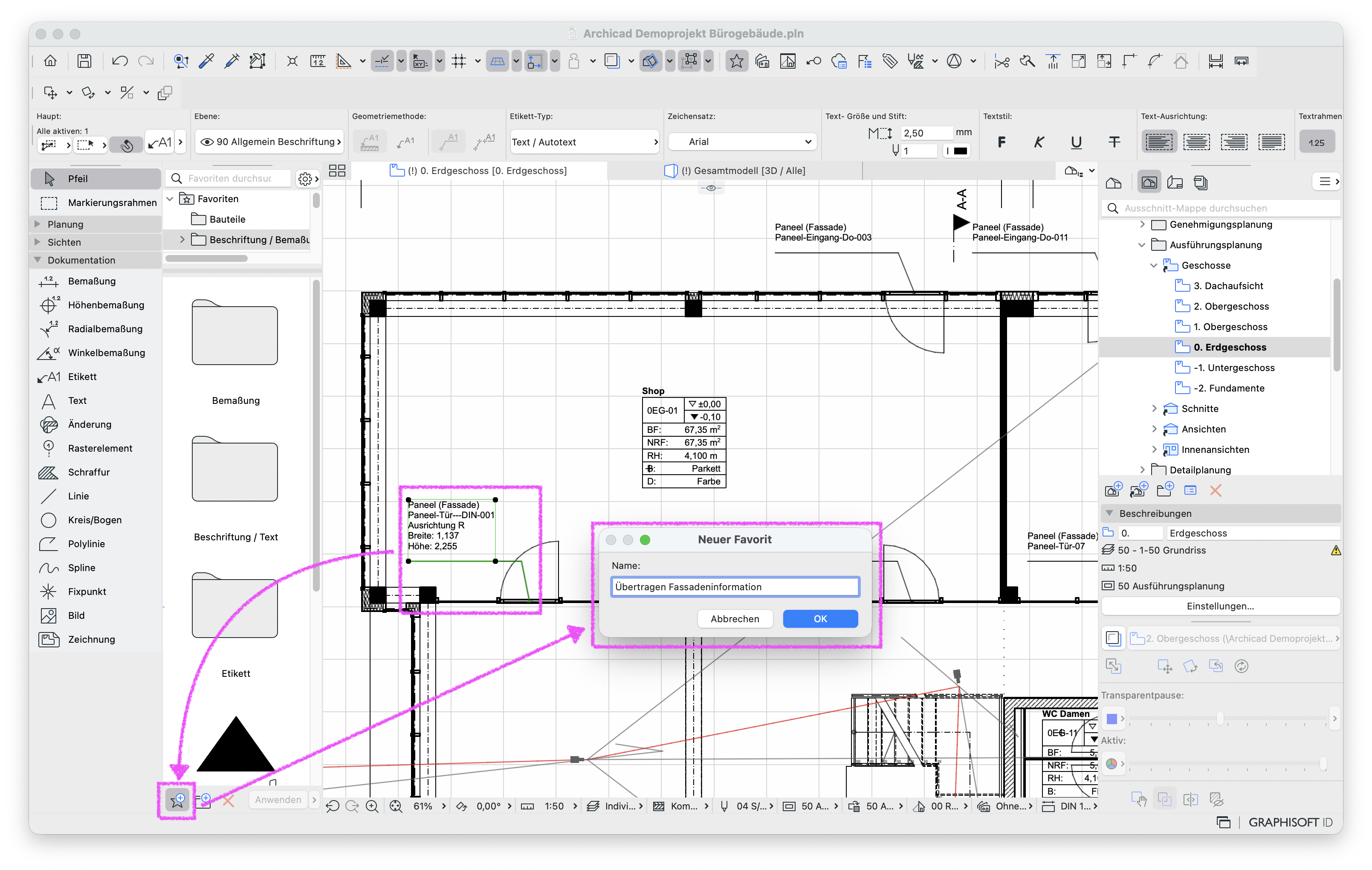

Grundriss des Erdgeschosses mit einem ausgewählten Tür‑Etikett Paneel (Fassade) Paneel‑Tür–DIN‑001, dessen aktualisierter Textinhalt als Favorit gespeichert wird; unten links ist die Stern‑Schaltfläche der Favoritenpalette hervorgehoben, und in der Mitte zeigt der Dialog Neuer Favorit den Namen Übertragen Fassadeninformation, unter dem die aktuellen Text‑ und Autotext‑Einstellungen des Etiketts als wiederverwendbarer Beschriftungs‑Favorit gesichert werden.

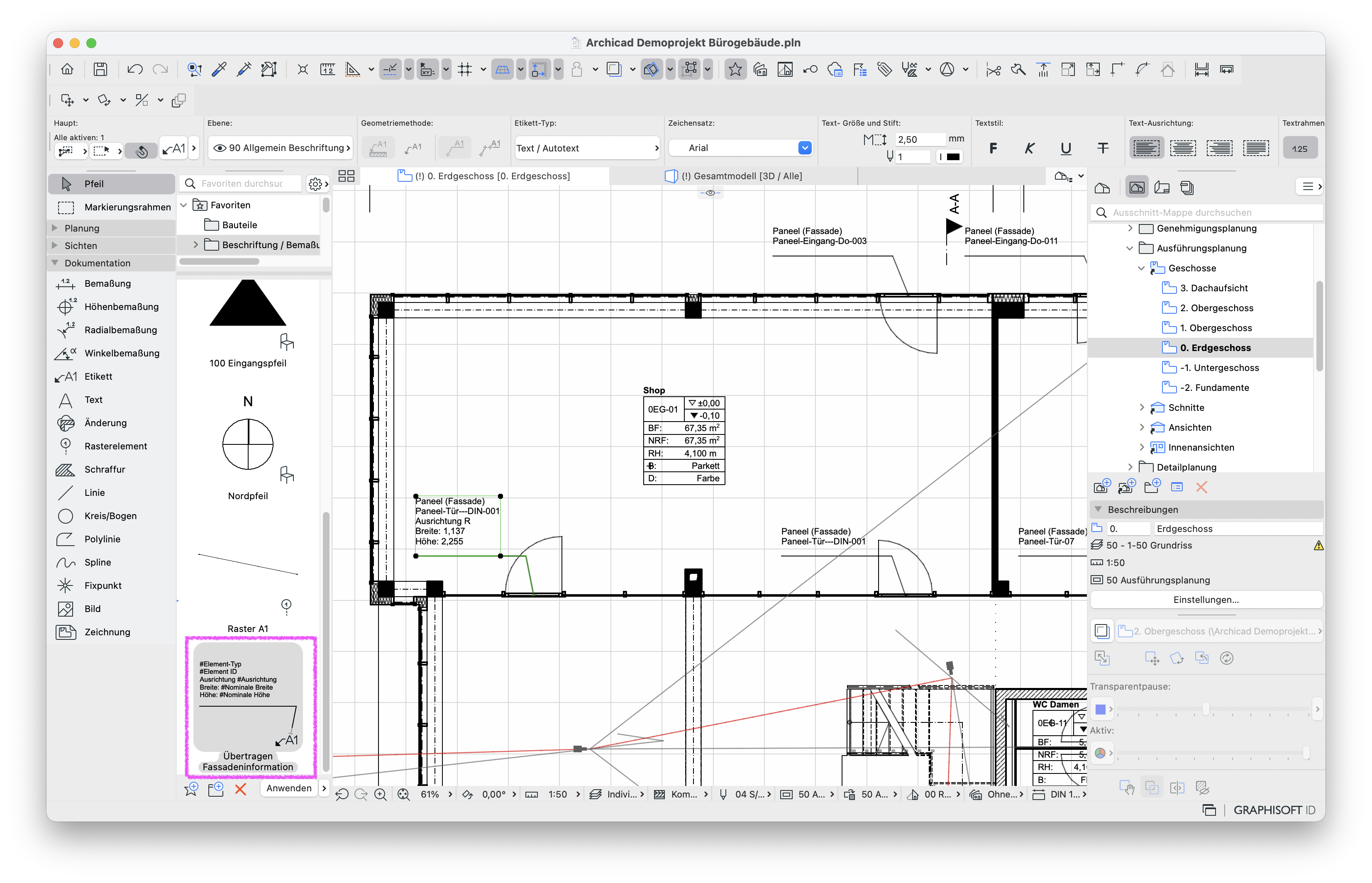

Grundriss des Erdgeschosses mit geöffneter Favoriten‑Palette für das Etikett‑Werkzeug; unten links ist der Text/Autotext‑Favorit Übertragen Fassadeninformation mit Vorschau der Etikett‑Inhalte hervorgehoben.

Hinweis:

Wenn bereits ein passender Favorit vorhanden ist, kann dieser auch über Neu definieren aktualisiert werden.

3. Parameter-Übertragung definieren

Wenn der Favorit erstellt wurde, muss definiert werden, welche Parameter des Etiketts übertragen werden sollen:

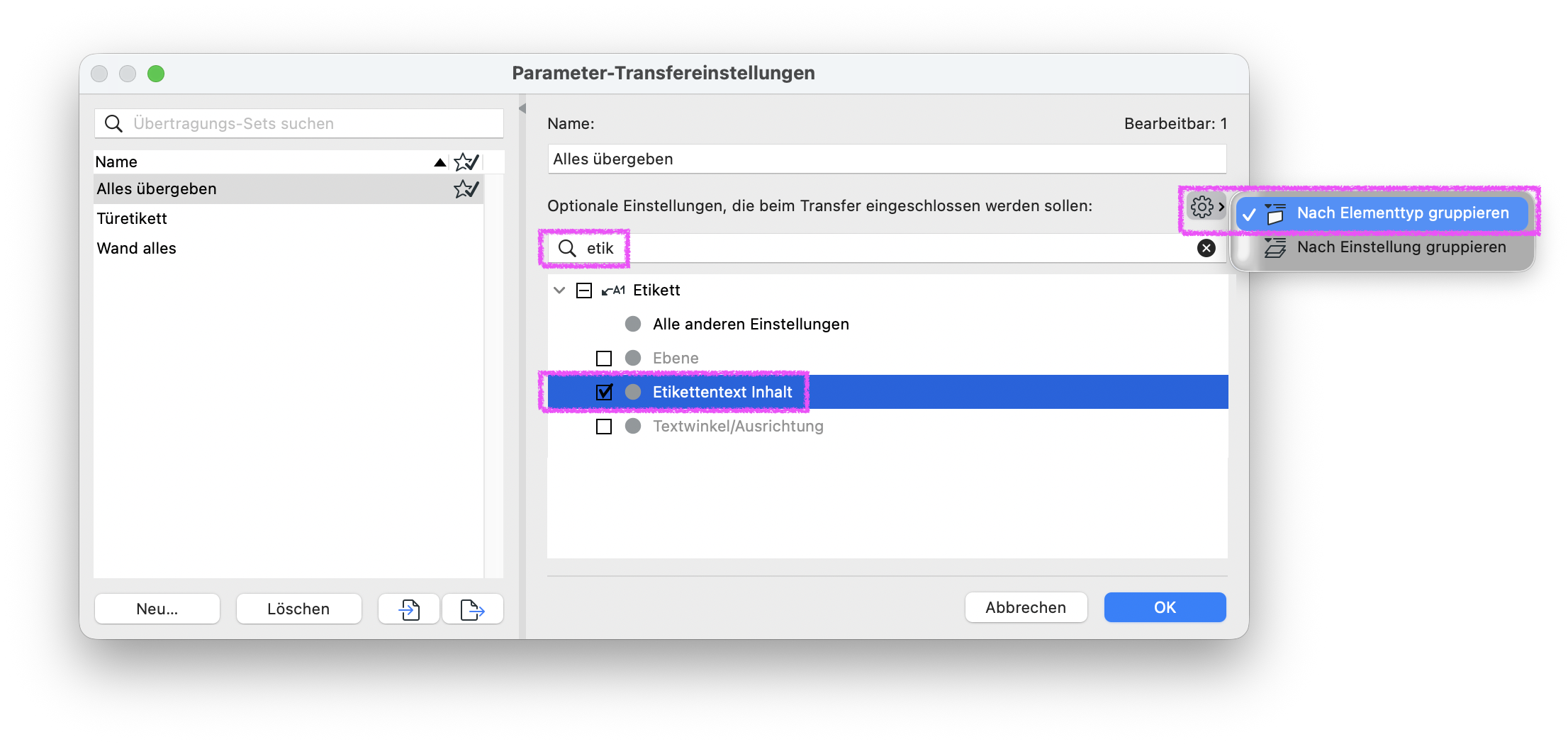

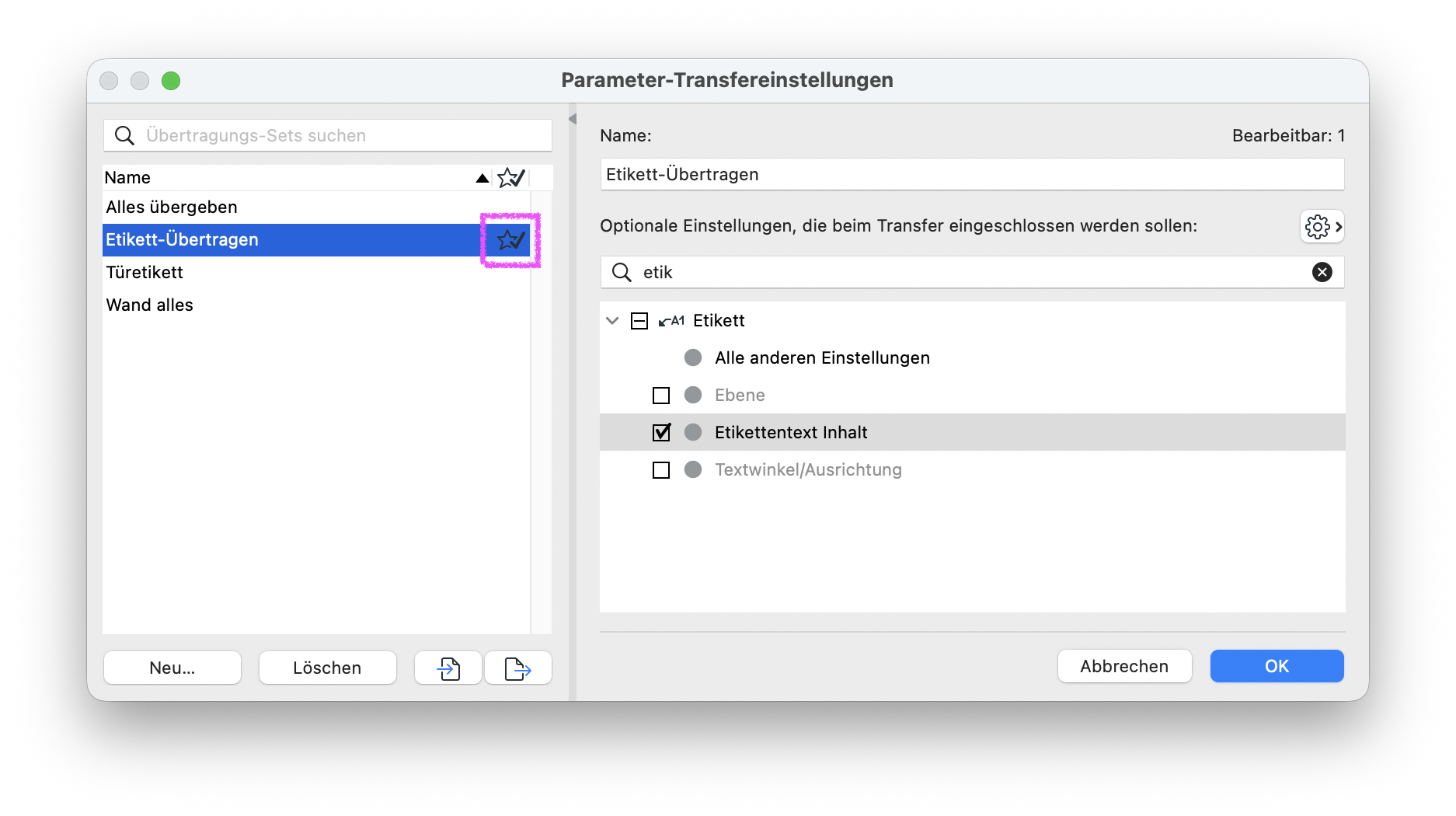

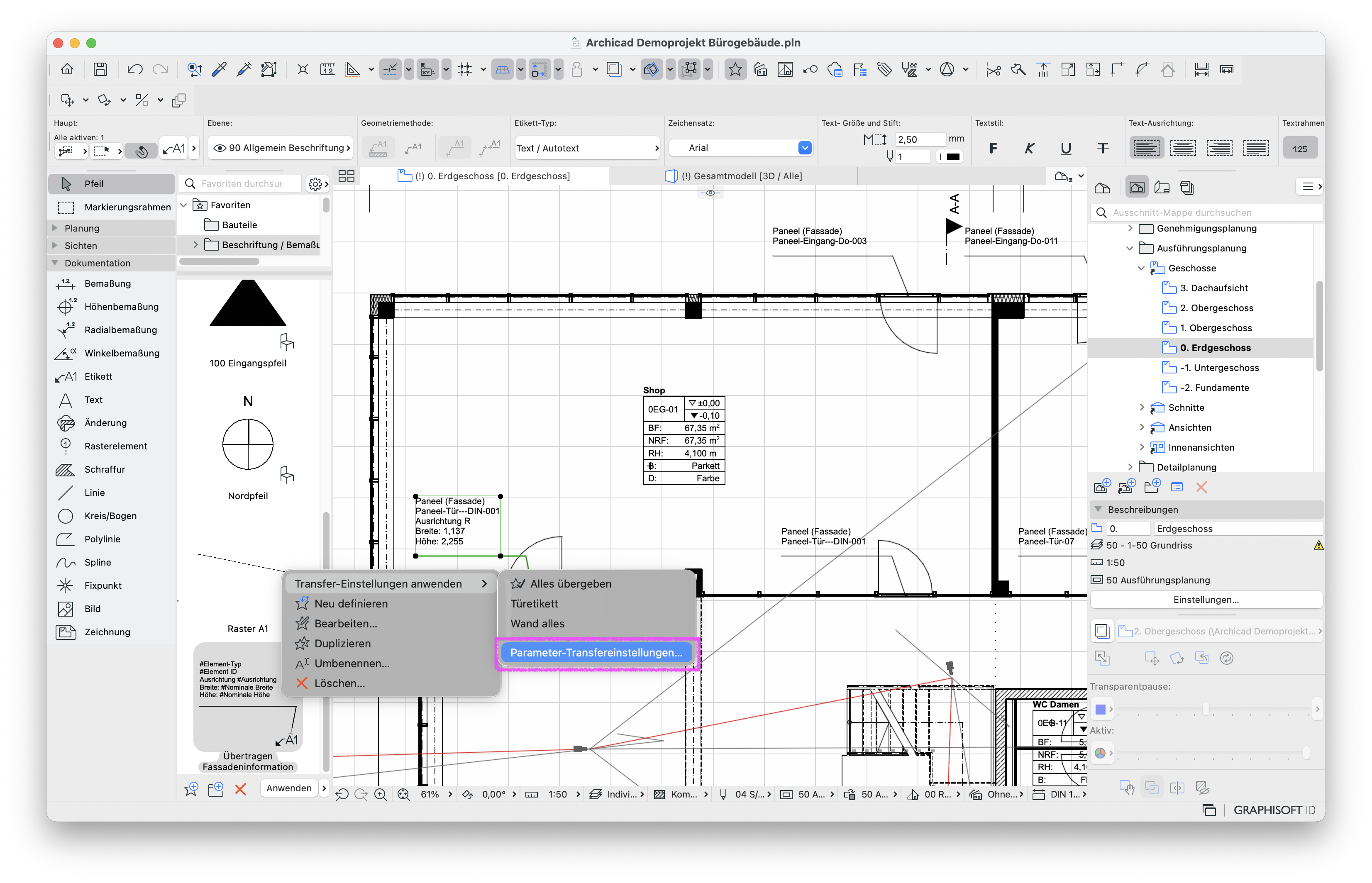

Einen Rechtsklick auf den erstellten Favoriten ausführen und unter Transfer-Einstellungen anwenden > Parameter-Transfereinstellungen... öffnen
Die Transfereinstellungen Nach Elementtyp gruppieren festlegen
In der Suchleiste nach dem Elementtyp Etikett suchen
Für das Etikett nur das Häkchen unter Etikettentext Inhalt aktiviert lassen
Über die Schaltfläche Neu als neue Parameter-Transfereinstellung sichern
Für die neu erstellte Parameter‑Transfereinstellung den Stern mit Häkchen per Doppelklick setzen
Mit OK den Vorgang bestätigen
Zur Überprüfung erneut mit der rechten Maustaste auf den Favoriten klicken und prüfen, ob das neu erstellte Übertragungs‑Set mit Stern und Häkchen als aktiv markiert ist

Hinweis:

Nachdem die Etiketten-Inhalte geändert wurden, sollte wieder die ursprüngliche Parameter-Transfereinstellung, z. B. Alles übergeben, ausgewählt werden.

4. Etiketten auswählen

Um alle betroffenen Etiketten gezielt auszuwählen, kann wie folgt vorgegangen werden:

Alle notwendigen Inhalte über die Schnelloptionen sichtbar schalten, z. B. Ebenen aktivieren, Umbau-Status und Variante einblenden

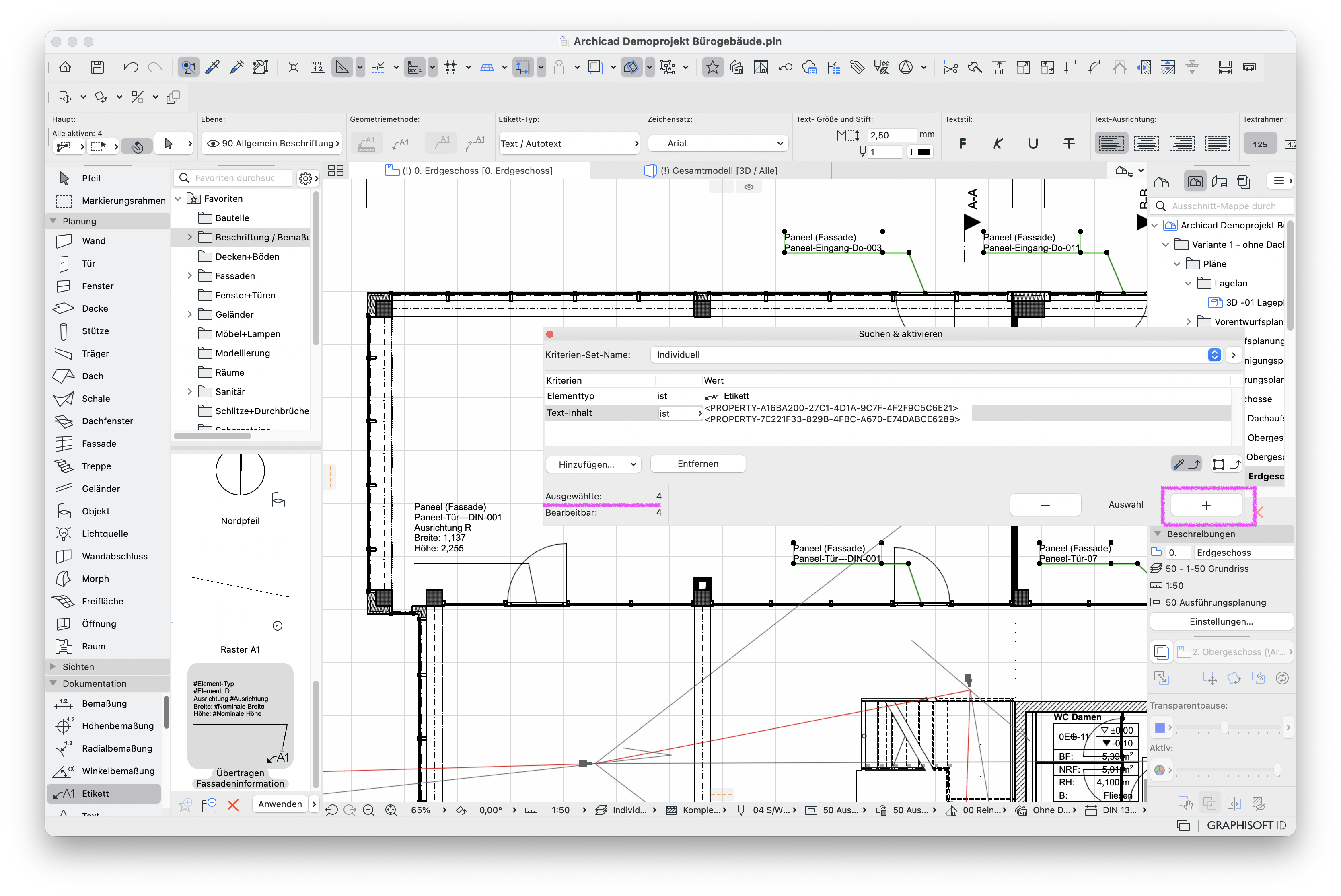

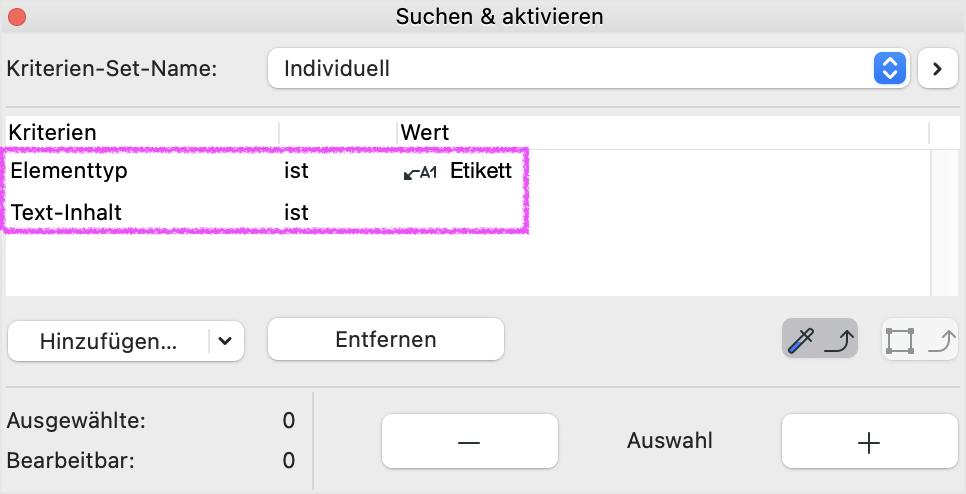

Über Bearbeiten > Suchen&aktivieren öffnen
Unter Elementtyp ist das Etikett wählen
Hinweis:
Wenn der Elementtyp nicht mit Etikett definiert ist, steht die Option Text-Inhalt nicht zur Verfügung.
Über die Schaltfläche Hinzufügen... den Parameter Text-Inhalt als Kriterium hinzufügen und mit ist definieren

Hinweis:
Es kann auch enthält gewählt werden, wenn nur nach einen bestimmten Teil des Etiketts gesucht werden soll. Jedoch muss ggf. ein Teil – der nicht als Suchkriterium dienen soll – der im nächsten Schritt aufgenommenen Kriterien entfernt werden.

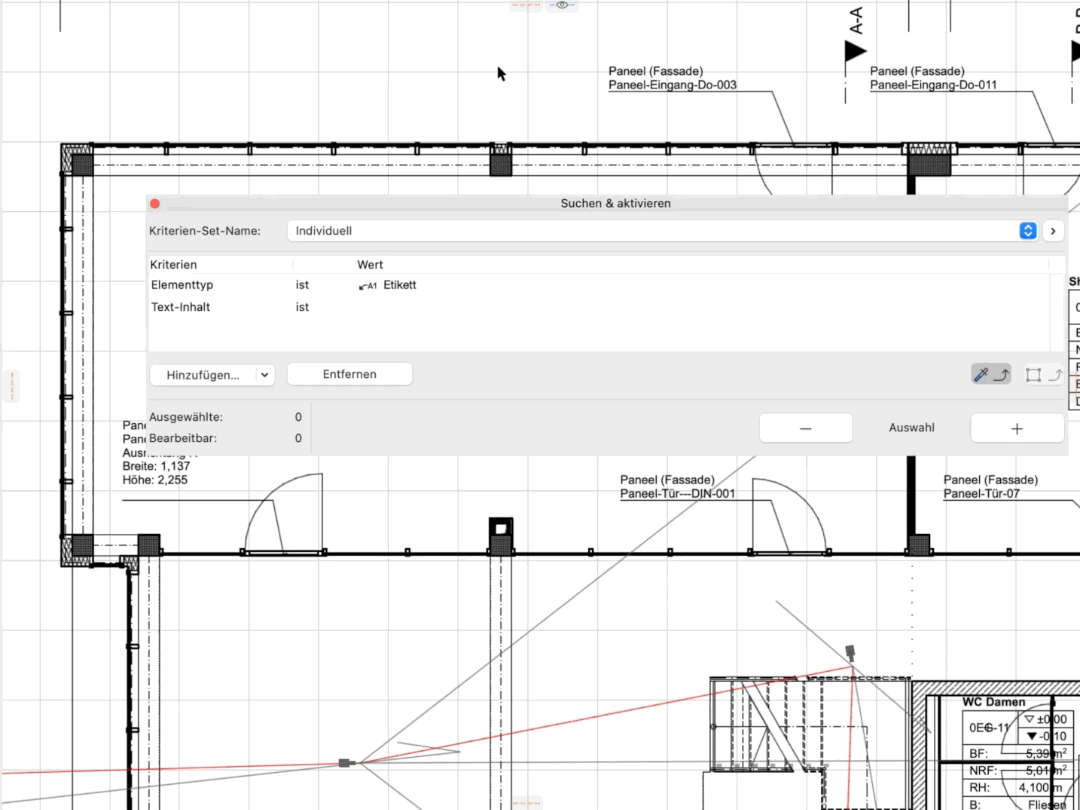

Die Alt- bzw. Option-Taste gedrückt halten und mit der Pipette auf ein noch nicht angepasstes Etikett klicken, um die Parameter des Text-Inhalts der noch zu ändernden Etiketten aufzunehmen
Über die Plus-Taste werden alle Etiketten ausgewählt, deren Inhalt den definierten Kriterien entspricht.

5. Favorit anwenden

Nachdem die Etiketten über Suchen&aktivieren ausgewählt wurden, kann der angelegte Favorit in der Favoriten-Palette ausgewählt und über die Schaltfläche Anwenden auf die getroffene Auswahl übertragen werden.

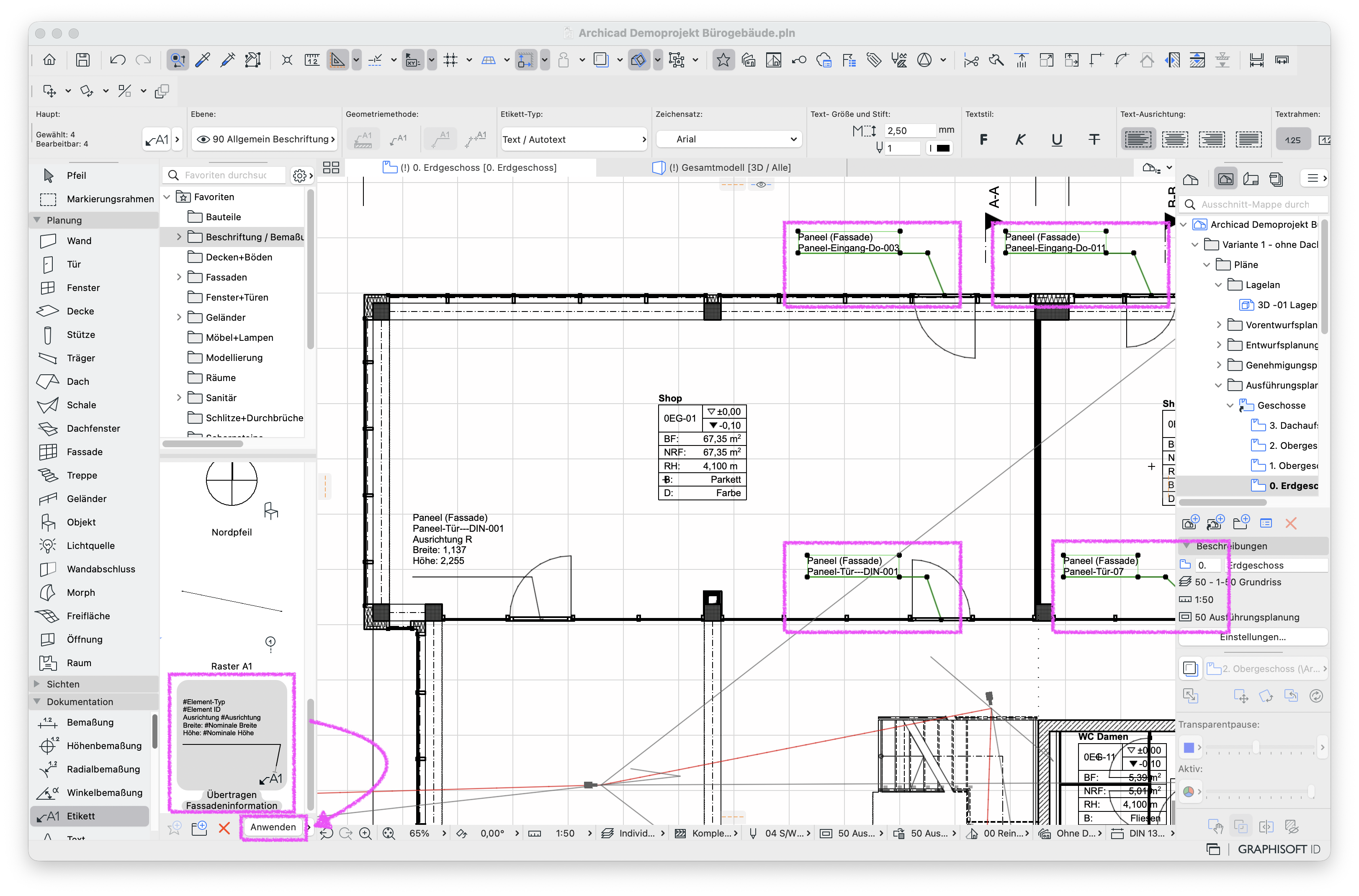

Grundriss des Erdgeschosses mit vier ausgewählten Tür‑Etiketten Paneel (Fassade), die alle markiert und mit einem rosa Rahmen hervorgehoben sind; links unten ist in der Favoriten‑Palette der Etikett‑Favorit Übertragen Fassadeninformation aktiv und die Schaltfläche Anwenden hervorgehoben, über die der gespeicherte Text/Autotext‑Inhalt des Favoriten nun gleichzeitig auf alle selektierten Etiketten übertragen wird, ohne deren Lage oder Ausrichtung zu verändern.

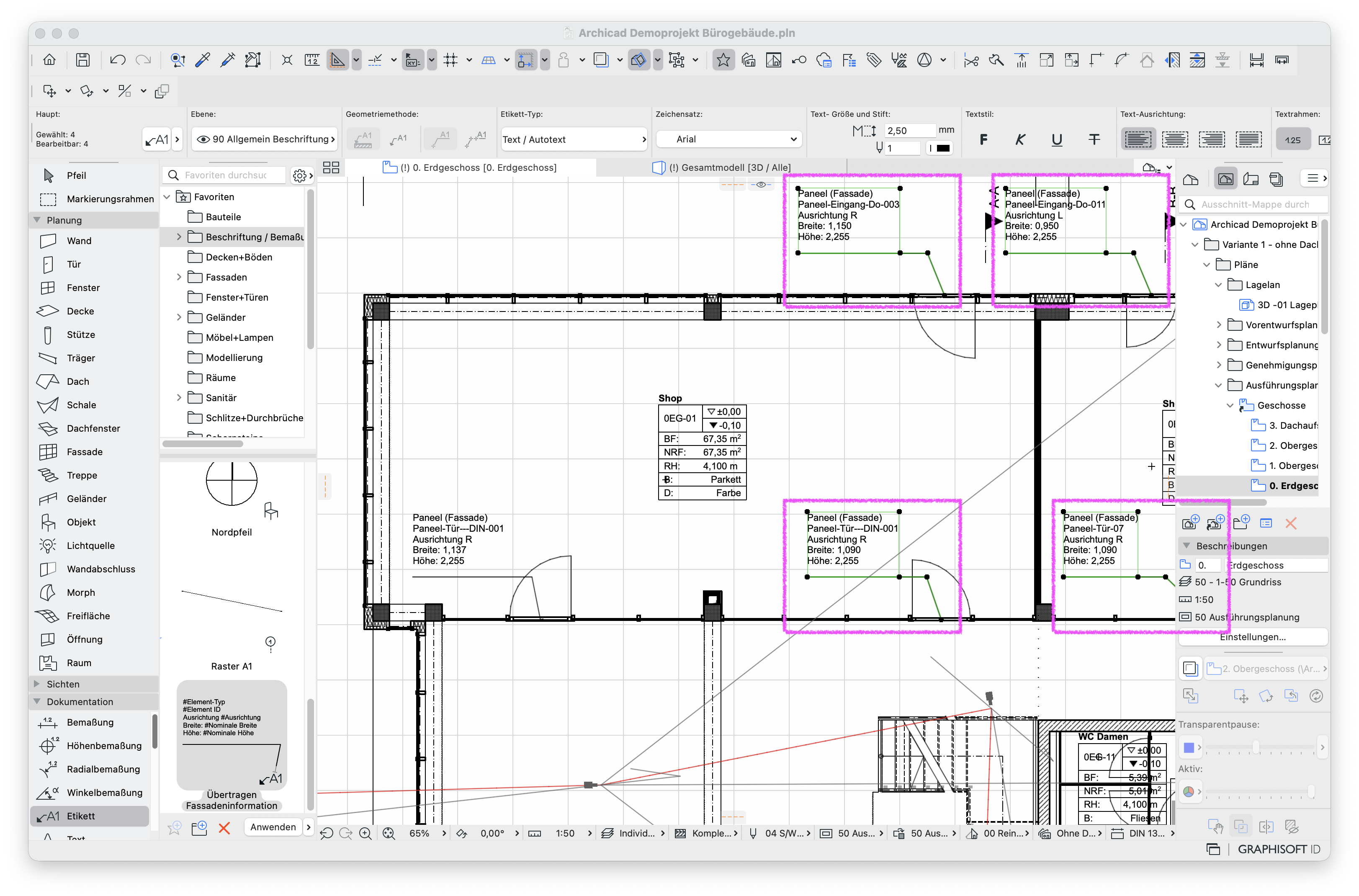

Grundriss des Erdgeschosses, in dem vier Tür‑Paneel‑Etiketten Paneel (Fassade) mit aktualisiertem Inhalt angezeigt werden; alle Etiketten besitzen nun den einheitlichen Textaufbau mit Ausrichtung, Breite und Höhe, wie im Favoriten Übertragen Fassadeninformation definiert, während ihre Position und Ausrichtung im Plan unverändert geblieben sind.
