Problemstellung
Die in der Auswertung in Archicad bzw. in der aus Archicad exportierten Auswertung angezeigten Werte weichen auf einmal ab.
Troubleshooting
Auswertung als Ausschnitt speichern
Damit der angezeigte Inhalt gleich bleibt, müssen Ausschnitte mit fest definierten Ausschnitt-Einstellungen erstellt werden. Wird stattdessen in der Projekt-Mappe gearbeitet, können sich Inhalte verändern.

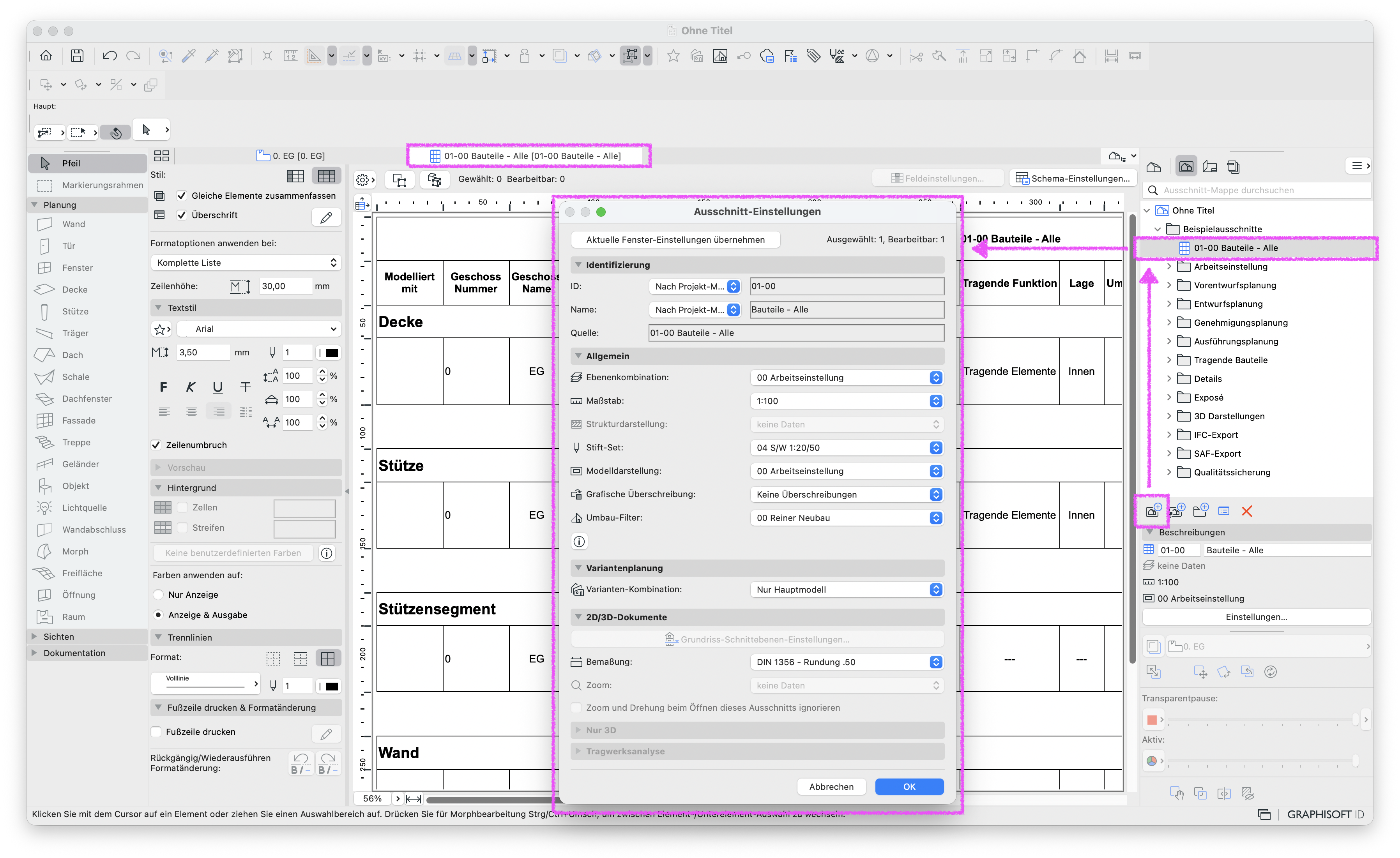

Dieses grundlegende Prinzip gilt auch für Auswertungen, d. h. Auswertungen müssen als Ausschnitt abgespeichert werden. In den Auswertungs-Ausschnitt-Einstellungen müssen Ebenenkombination, Maßstab, Stifte-Set, Modelldarstellung, Grafische Überschreibung, Varianten-Kombination und Bemaßung sinnvoll vergeben werden:
Werden keine abgespeicherten Ausschnitts-Einstellungen verwendet – z. B. sind diese mit Individuell oder Fehlt definiert – können sich auch Inhalte verändern. Es dürfen nur fest definierte, namentlich vorhandene Ausschnitts-Einstellungen gewählt werden. Dateien mit individuellen oder fehlenden Ausschnitts-Einstellungen können abstürzen.
Wenn nicht mit Auswertungs-Ausschnitten gearbeitet wird, dann können beispielsweise die folgenden Probleme auftreten:
-

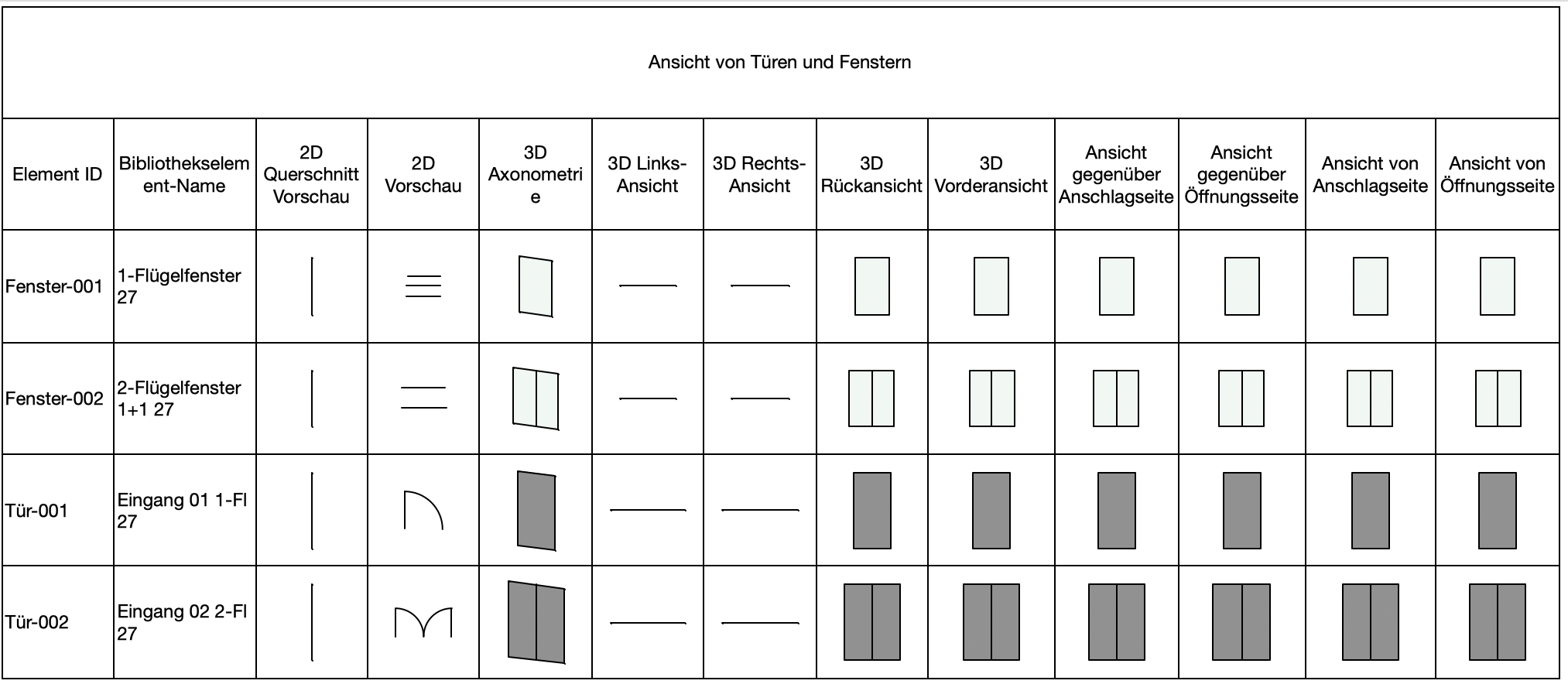

Die Parameter 2D Querschnitt Vorschau, 2D Vorschau, 3D Axonometrie, 3D Links-Ansicht, 3D Rechts-Ansicht, 3D Rückansicht, 3D Vorderansicht, Ansicht gegenüber Öffnungsseite, Ansicht von Anschlagseite und Ansicht von Öffnungsseite werden in der Auswertung zu detailliert oder zu einfach dargestellt, weil keine Modelldarstellung fest definiert wurde.
-

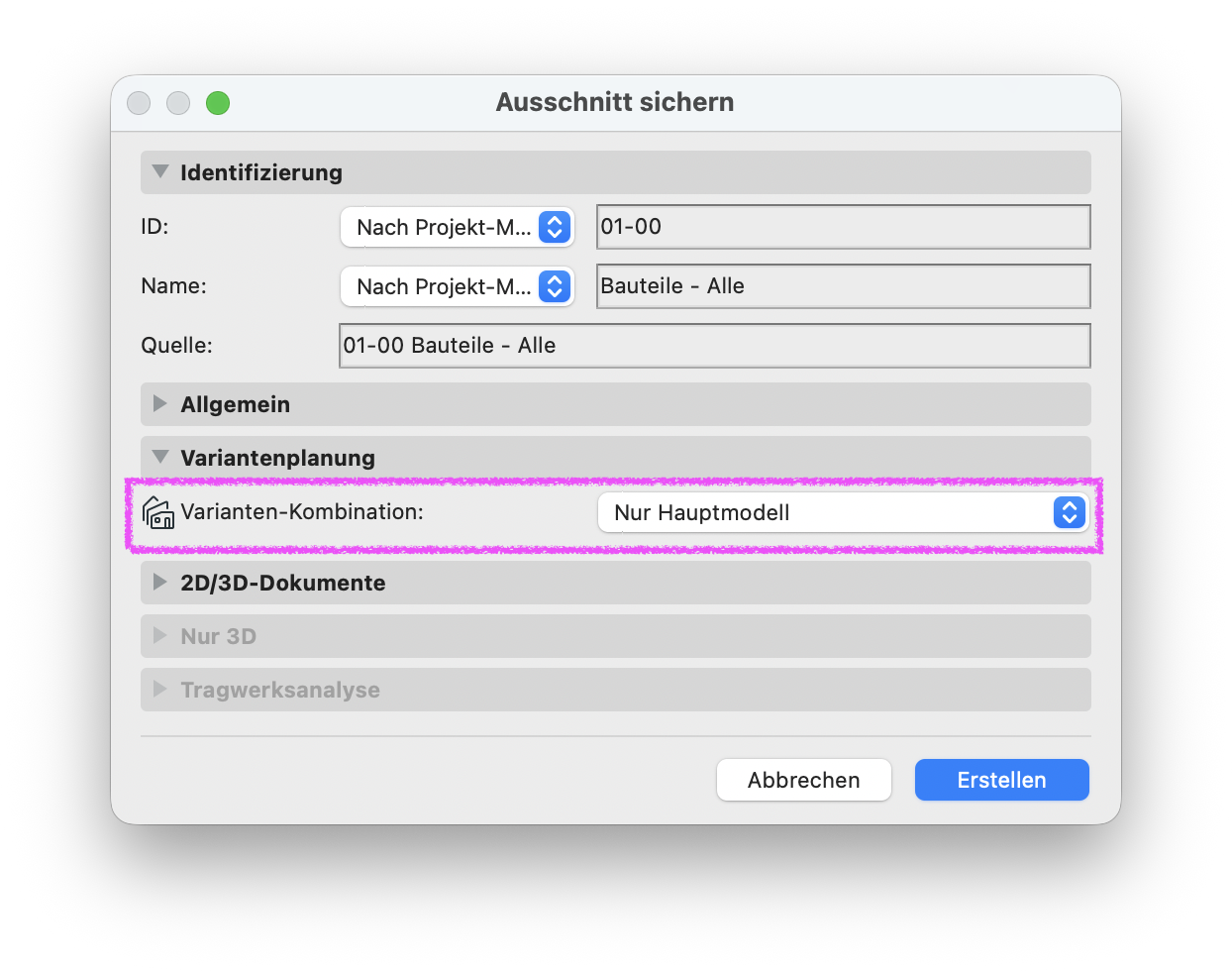

Es wird die falsche Varianten-Kombination in der Auswertung verwendet, weil keine Varianten-Kombination fest definiert wurde.

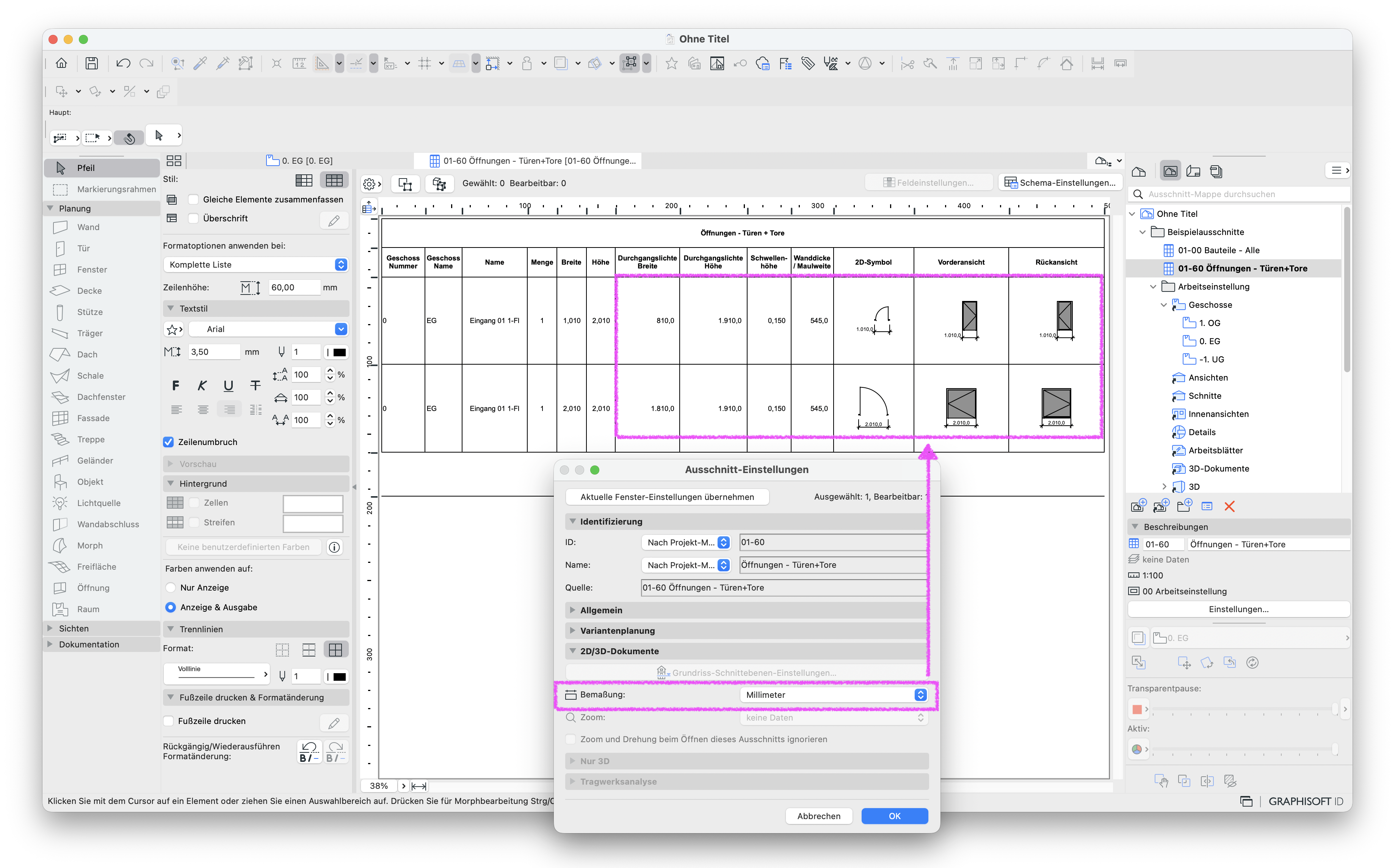

- Bestimmte Parameter werden mit einer anderen Einheit dargestellt – z. B. Durchgangslichte Breite, Durchgangslichte Höhe, Bemaßung der 2D- und 3D-Vorschau, – statt in Metern, in Millimetern angegeben, weil die falsche Bemaßungs-Einstellung gewählt wurde.
-

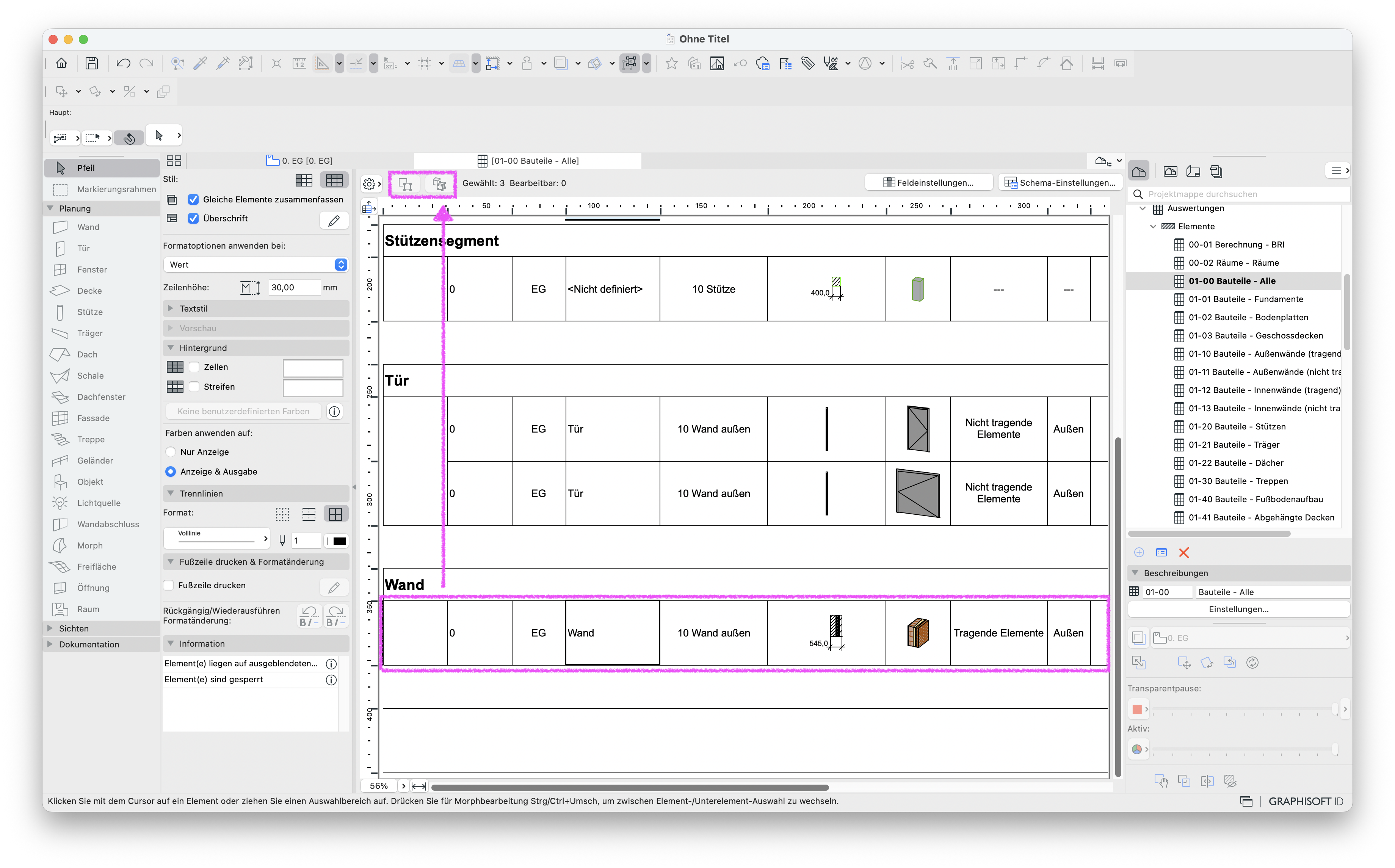

In der Auswertung können Elemente nicht über die Schaltflächen Im Grundriss auswählen oder In 3D auswählen aktiviert werden, weil keine feste Ebenenkombination definiert wurde und dadurch die Schaltflächen ausgegraut sind.
Hinweis:
Die oben aufgelisteten Punkte sind exemplarisch. Es können noch weitere, hier nicht aufgelistete Auswirkungen auftreten, wenn die Auswertung nicht als Ausschnitt gesichert wurde.
