Der RoofMaker ist ein Add-On für Archicad, mit dem aus Dachflächen Sparren, Pfetten, Träger, Binden usw. generiert werden. RoofMaker‑Elemente sind objektbasierte GDL‑Bibliothekselemente mit einer eigenen Parameterlogik. RoofMaker-Objekte besitzen im Vergleich zu Konstruktionselementen wie Träger weniger Parameterwerte. Sie sind dafür entwickelt worden, den Dachstuhl im 3D einfach und schnell sichtbar zu machen. Es sind jedoch keine Massenmodelle. Für einen BIM-Workflow mit detaillierten CAD-Mengenermittlungen und den IFC‑Datenaustausch werden in der Regel konstruktive Bauteile – z. B. Träger und Stützen – empfohlen.
Anleitung
1. Auswertung

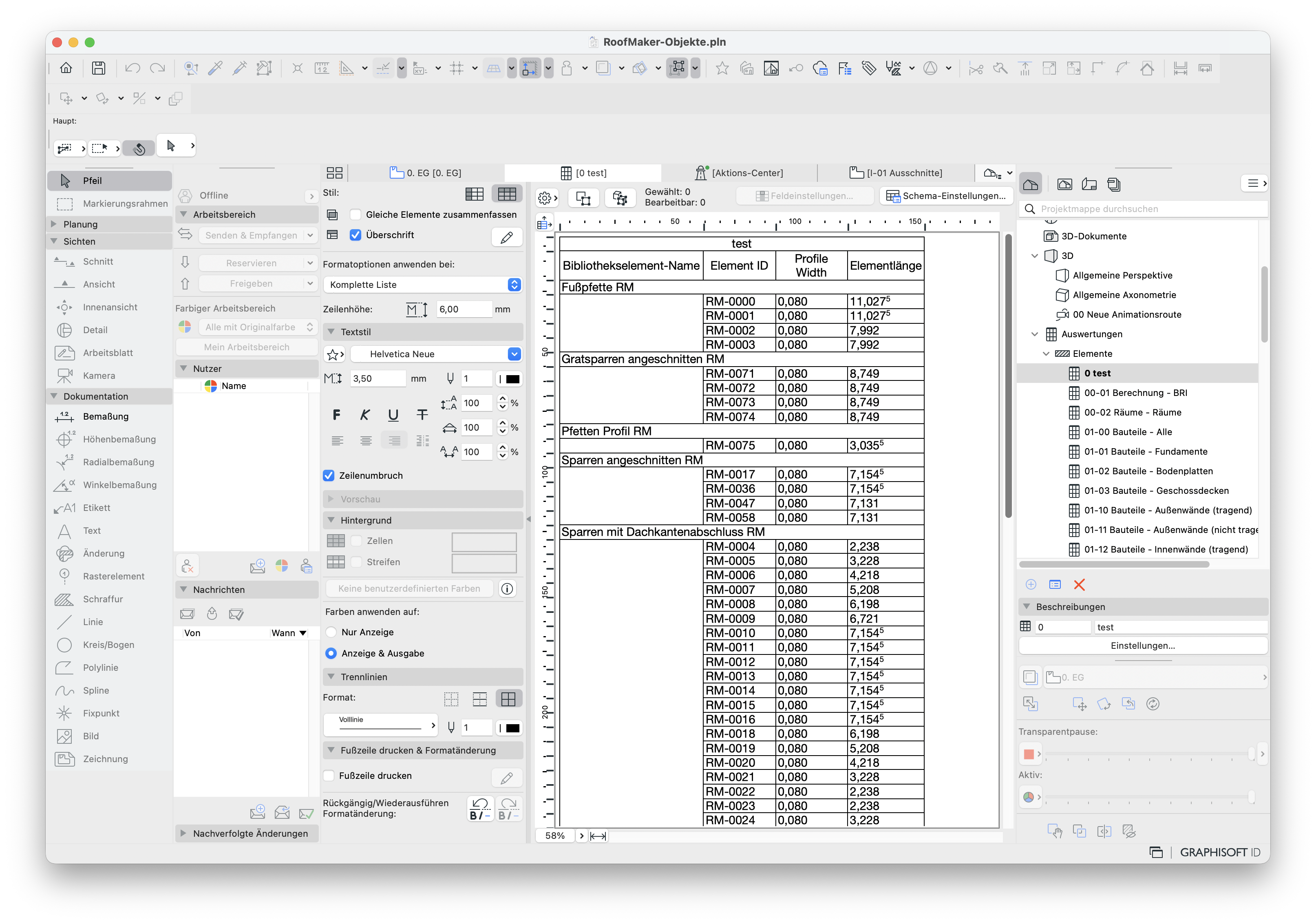

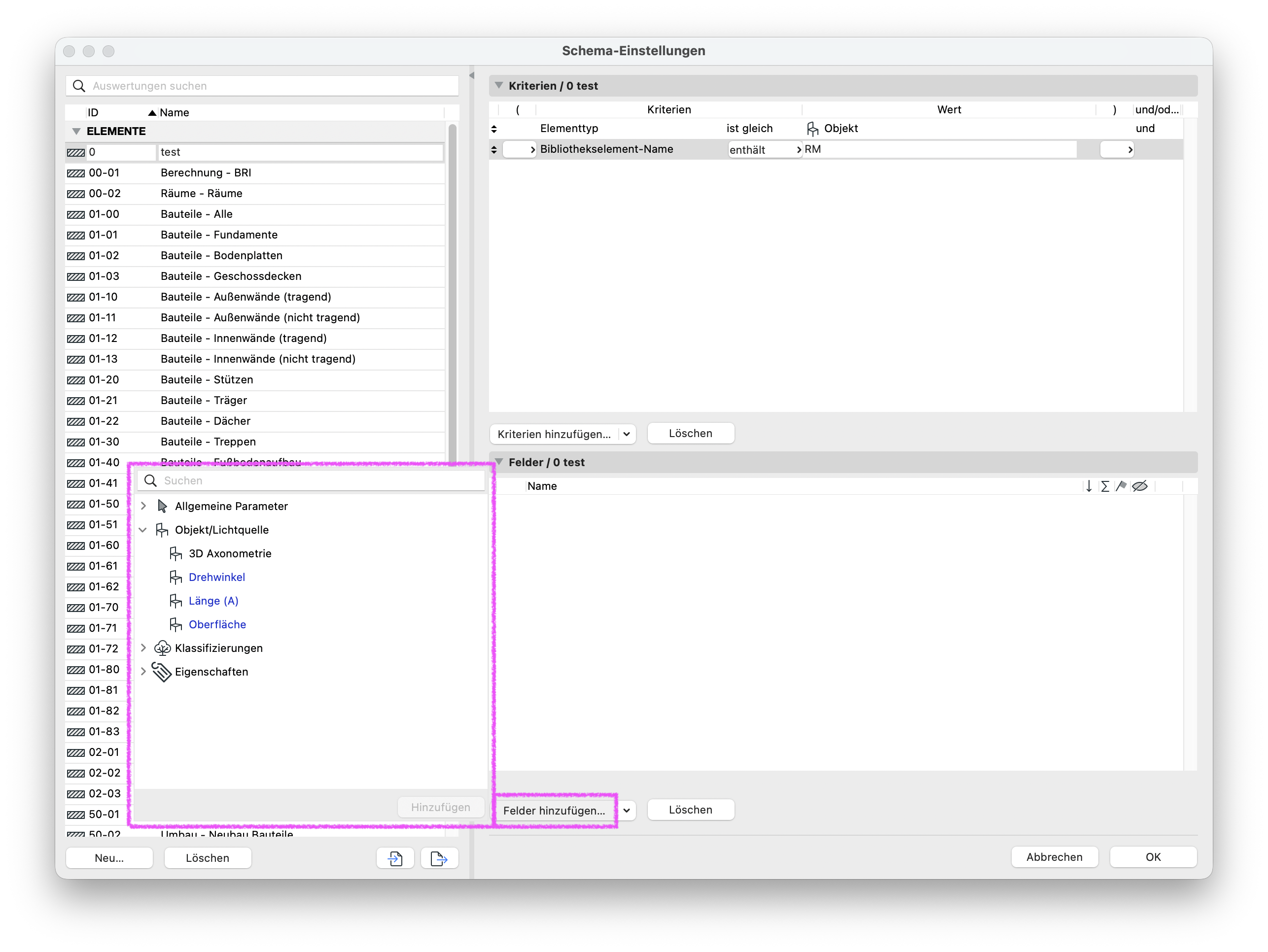

In Auswertungen stehen für die RoofMaker-Objekte nur wenige Objekt/Lichtquellen-Parameter, sowie einige allgemeine Parameter, Klassifizierungen und Eigenschaften zur Verfügung.

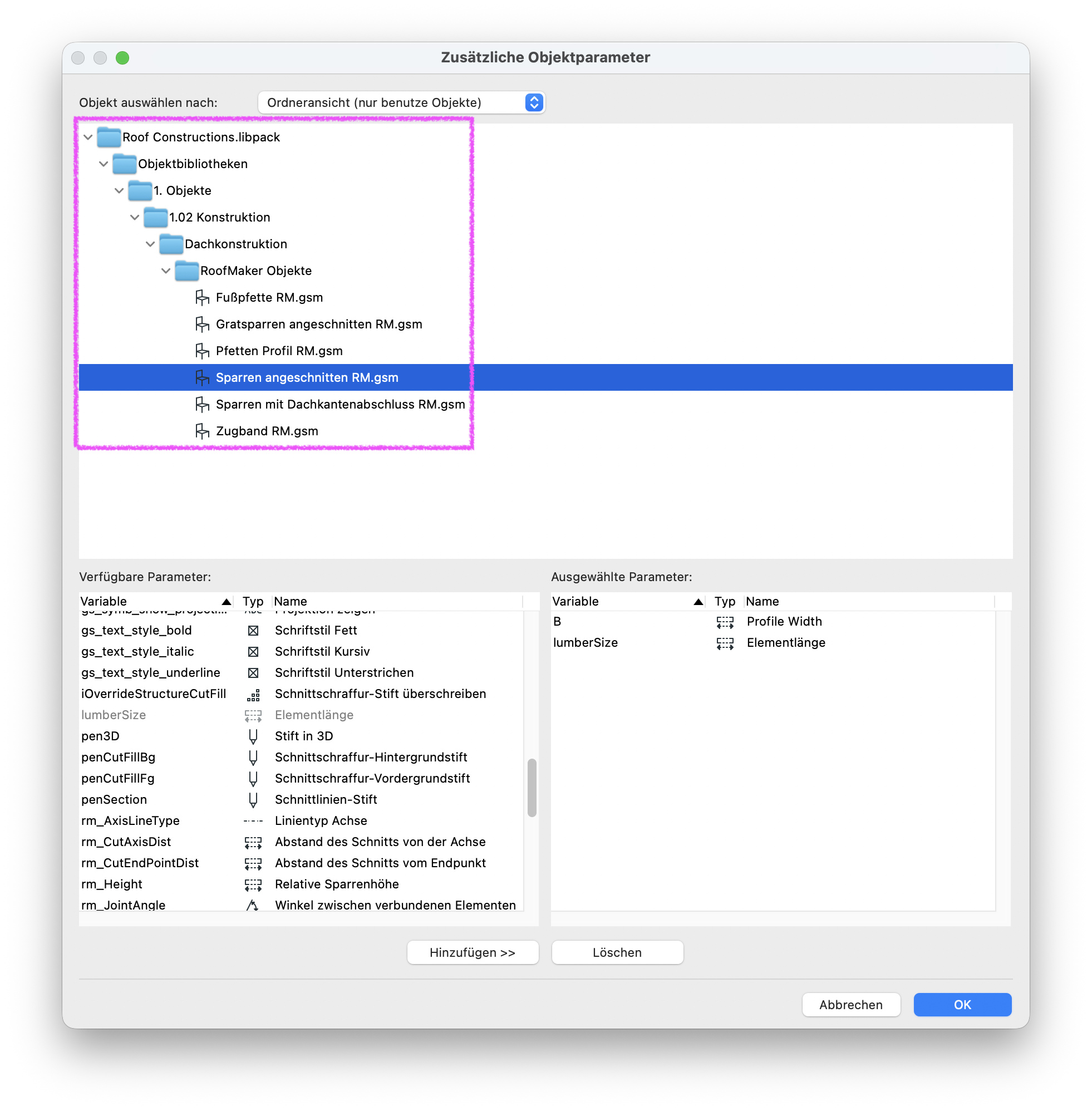

Reichen diese nicht aus, können in der Auswertung für die RoofMaker‑Bibliothekselemente zusätzliche Bibliothekselementparameter hinzugefügt werden. Beispielsweise können dadurch die wahren Längen der RoofMaker-Objekte ausgewertet werden.
2. Etikett

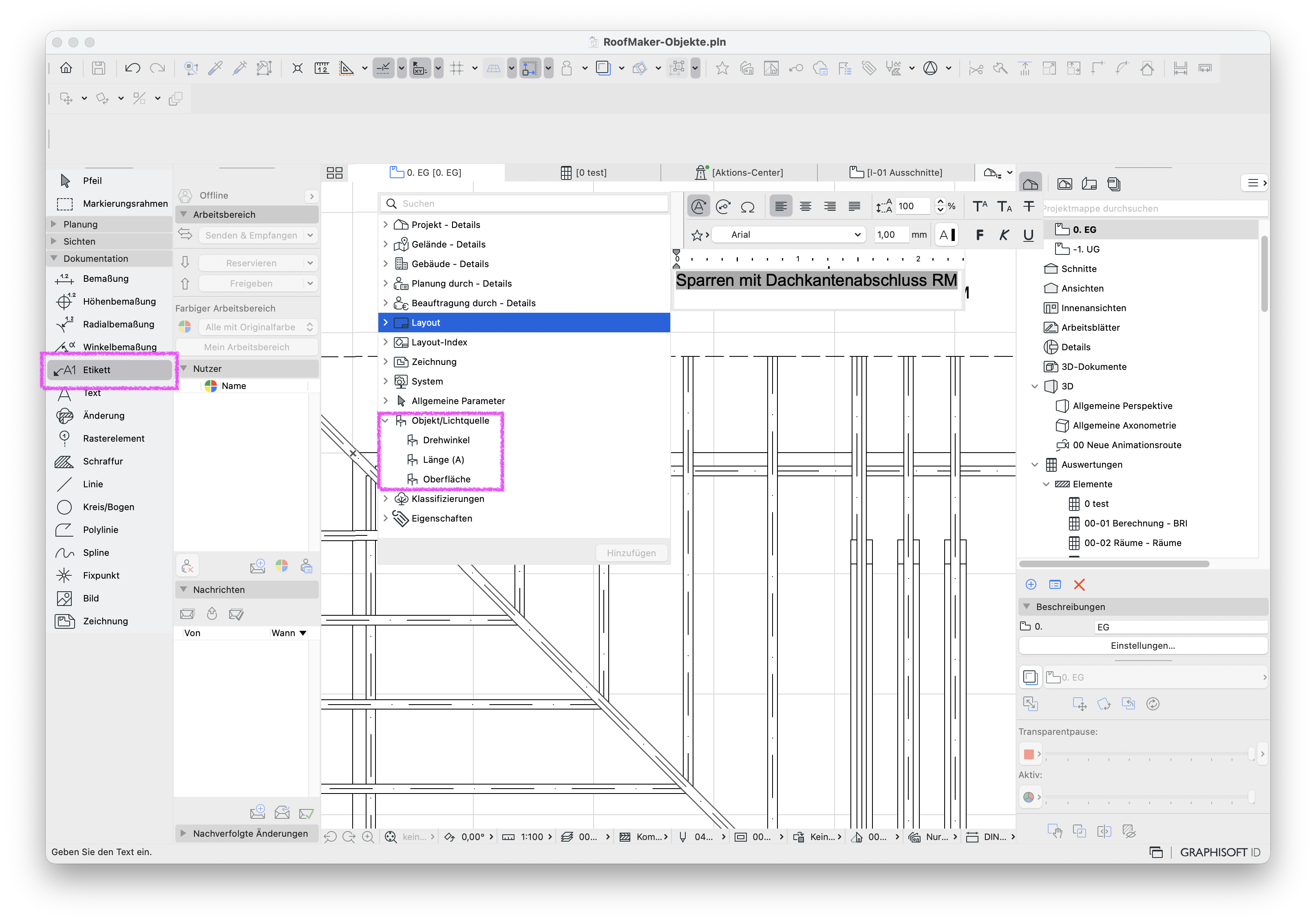

Im Etikett stehen für die RoofMaker-Objekte nur wenige Objekt/Lichtquellen-Parameter, sowie einige allgemeine Parameter, Klassifizierungen und Eigenschaften zur Verfügung. Bibliothekselementparameter können nicht im Etikett ausgegeben werden.

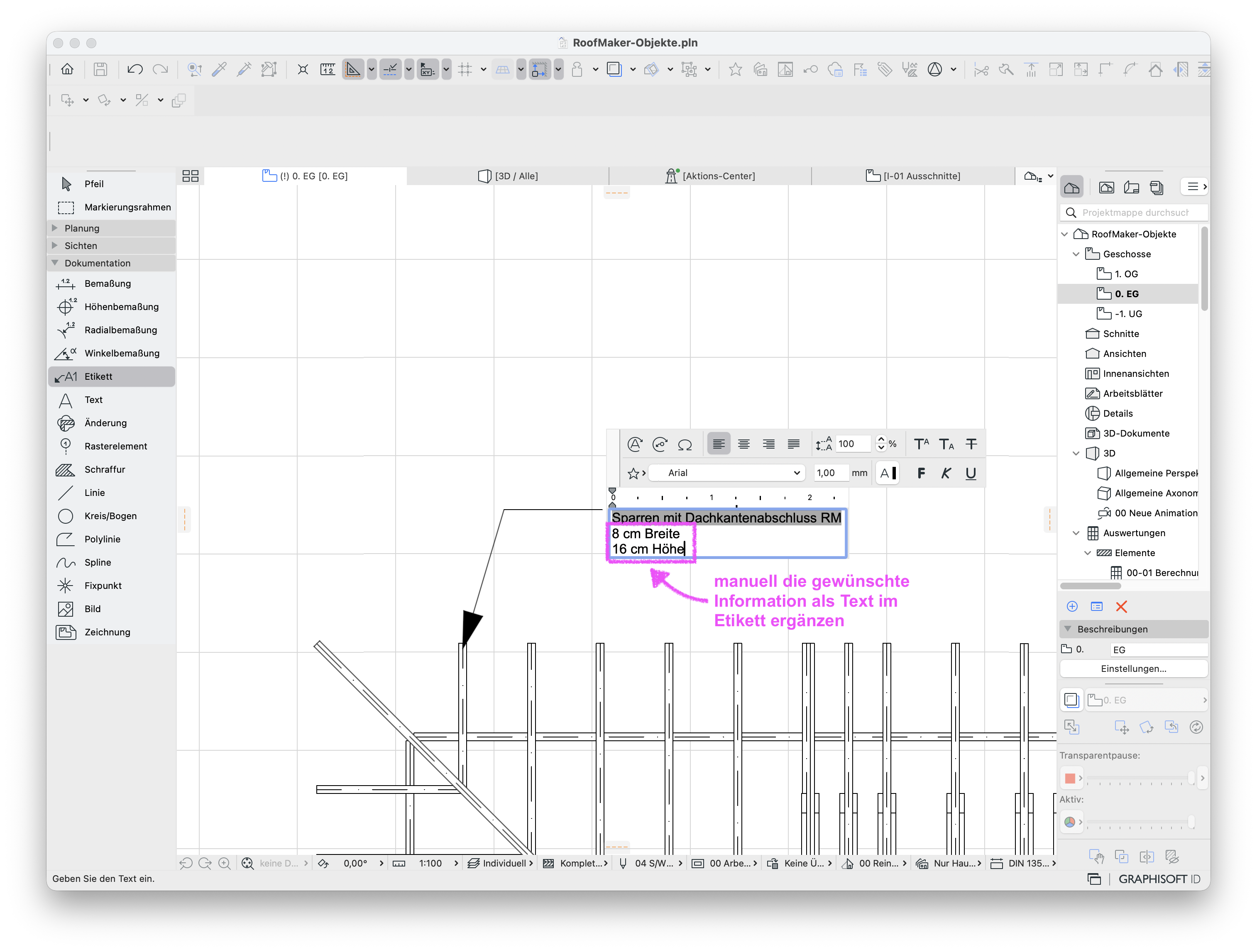

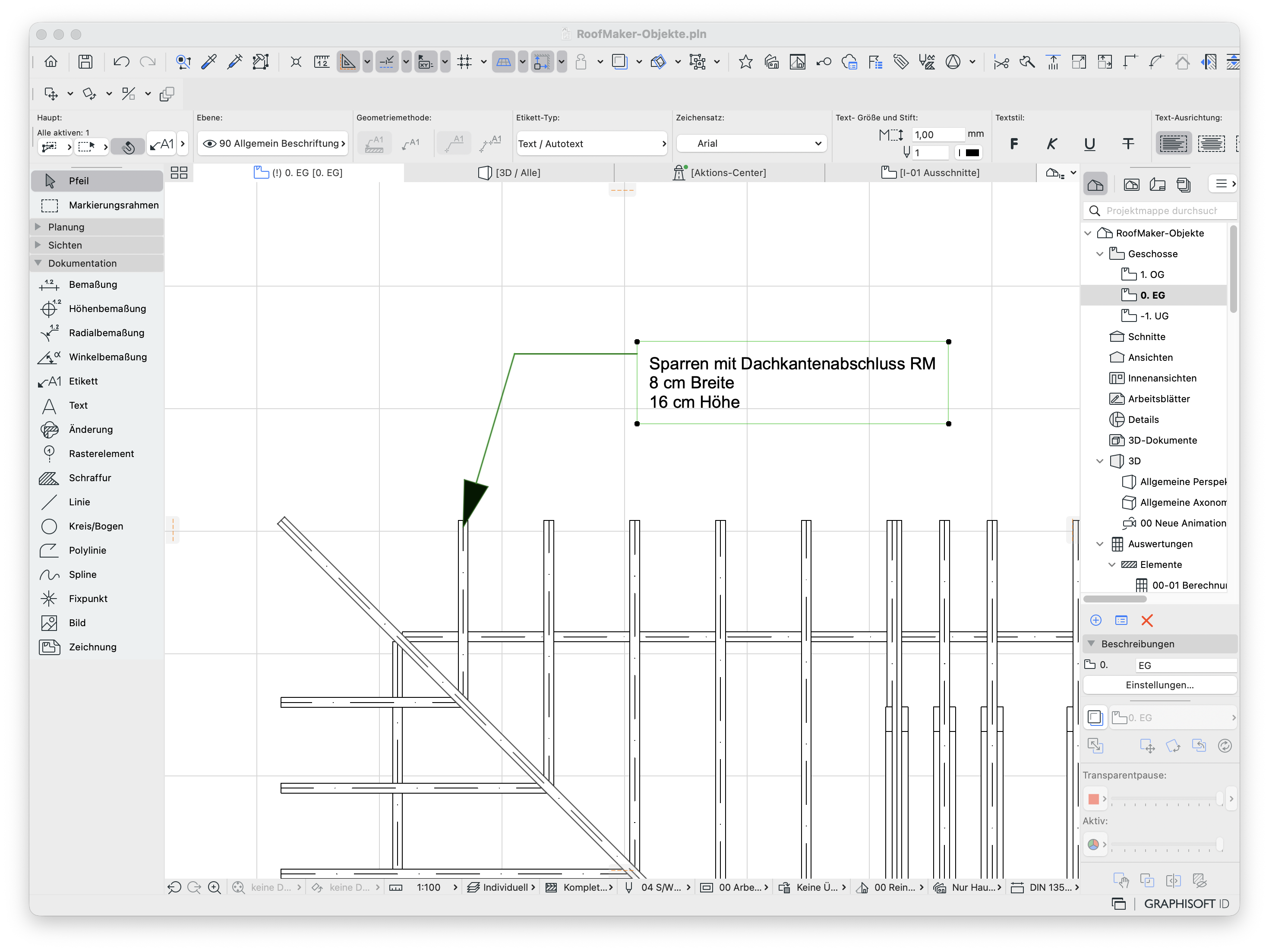

Um Informationen wie Profilbreite und Profilhöhe wiederzugeben, können die Daten manuell eingetragen und wiedergegeben werden:
-
Favorit

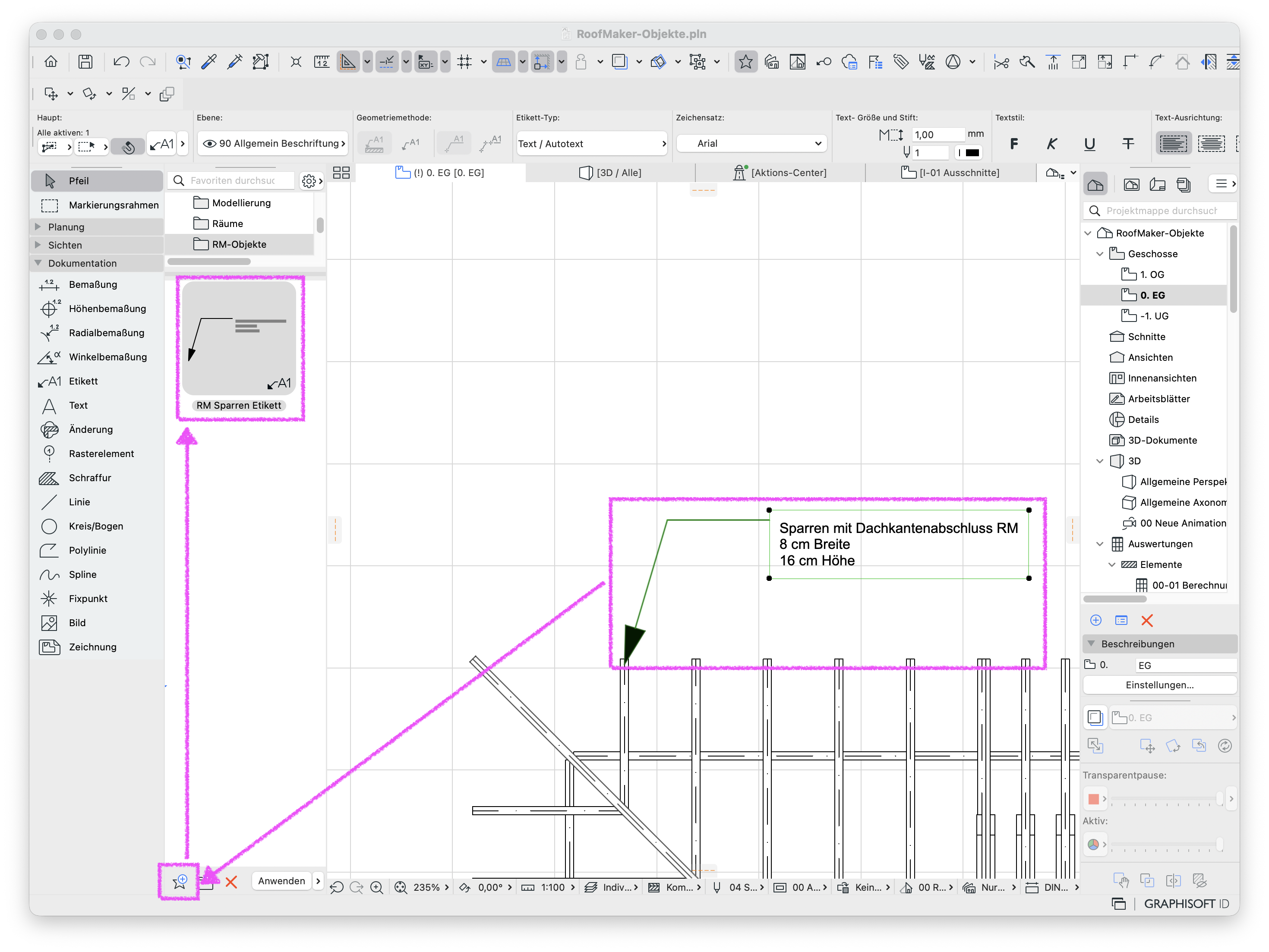

Die gewünschten Daten können manuell in ein Etikett geschrieben und als Favorit gesichert werden.
Der Favorit kann manuell für einzelne Elemente oder für eine Auswahl platziert werden.
Mit einem Favorit platzierte Elemente, z. B. Etiketten, besitzen keinen assoziativen Bezug zum ursprünglichen Favoriten und müssen separat davon angepasst werden. -

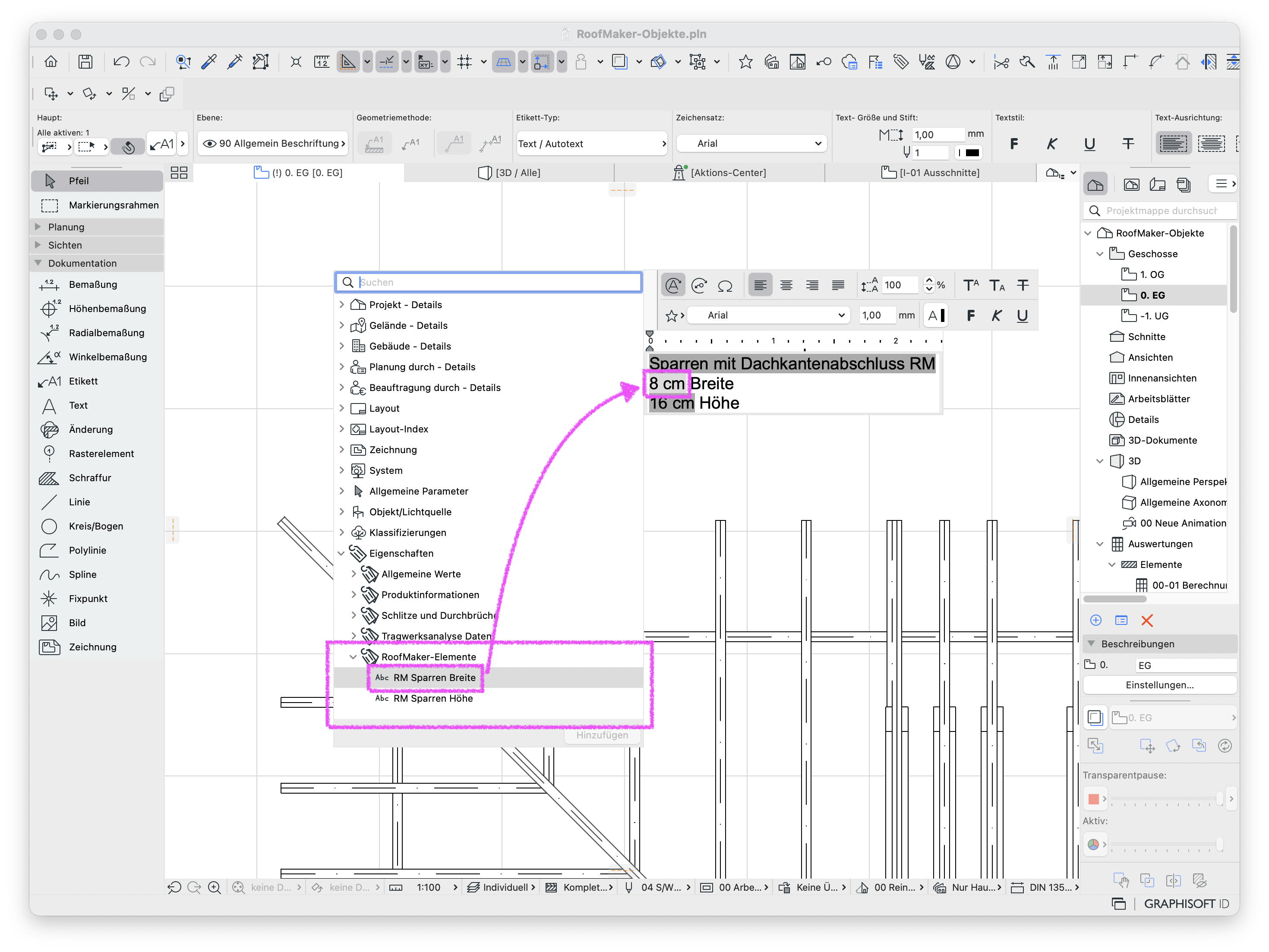

Eigenschaft

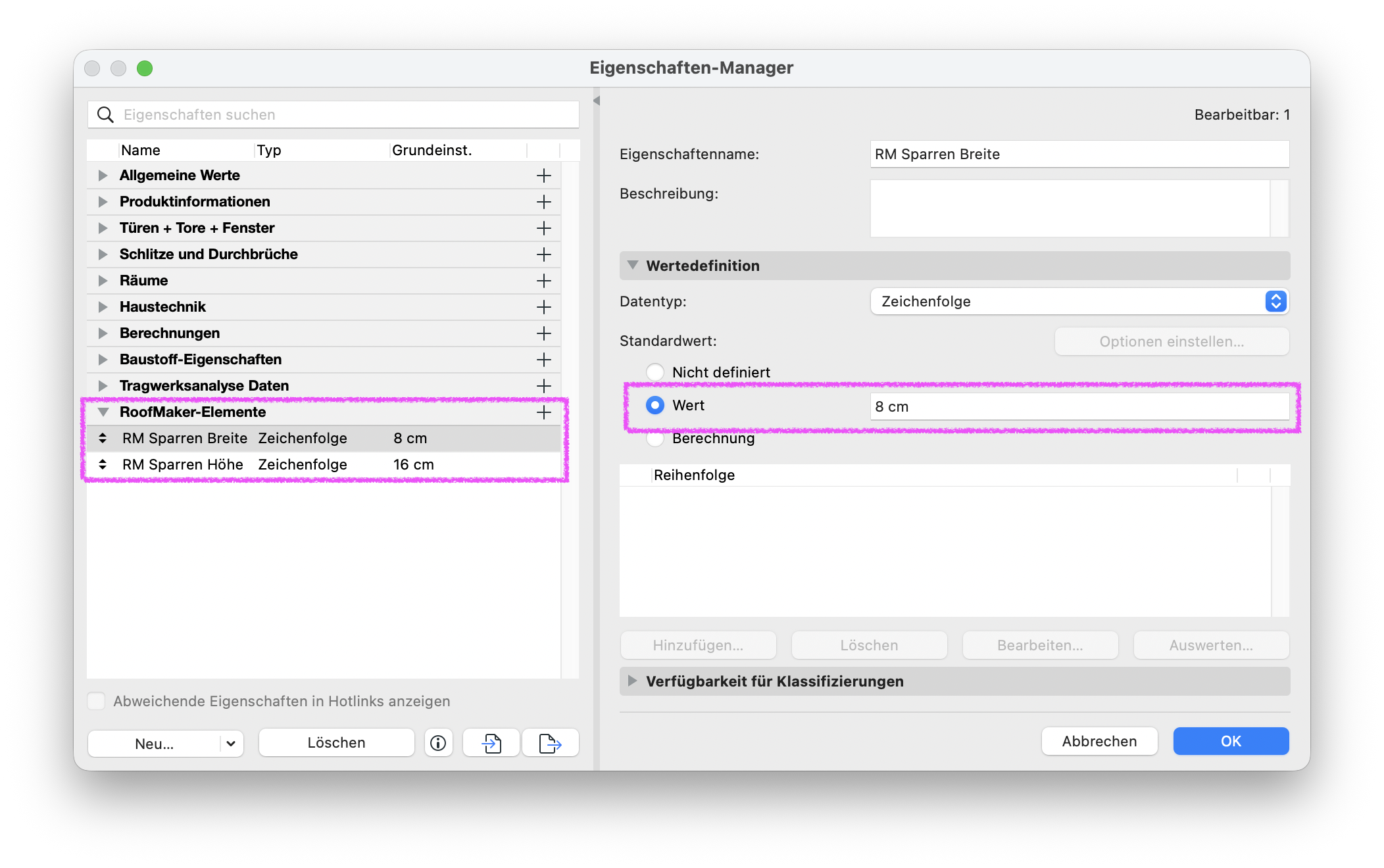

In einer selbst angelegten Eigenschaft, kann zentral der Wert für die Elemente manuell definiert und verwaltet werden.
Die Eigenschaft kann dann im Etikett selektiert werden.

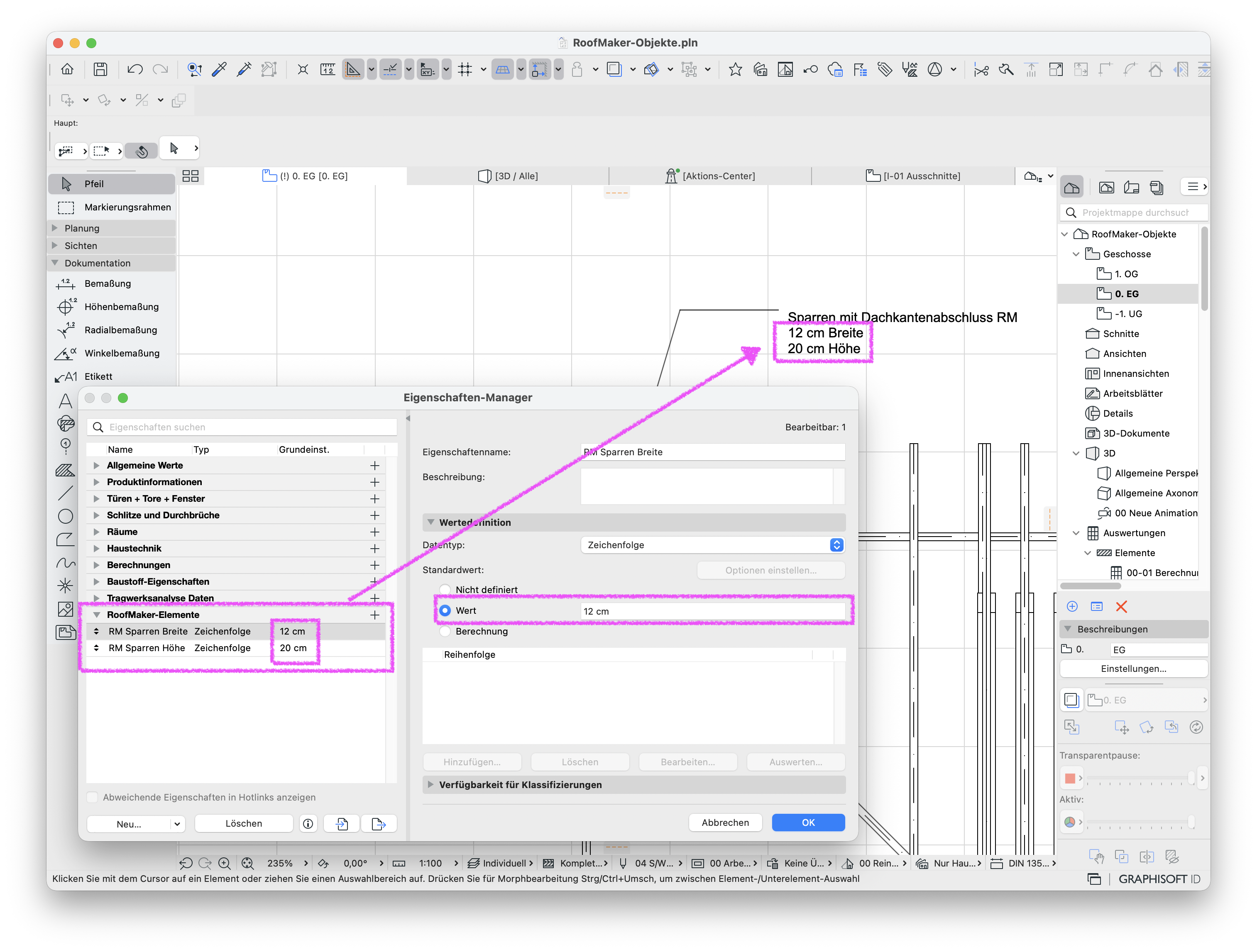

Änderungen an den Profilmaßen können somit schnell global angepasst werden.
