Problembeschreibung
Beim exportieren einer IFC Datei stimmt die Typen-Zuordnung der Elemente nicht. Zum Beispiel werden bestimmte Elemente als IfcElementProxy ausgegeben.
Troubleshooting

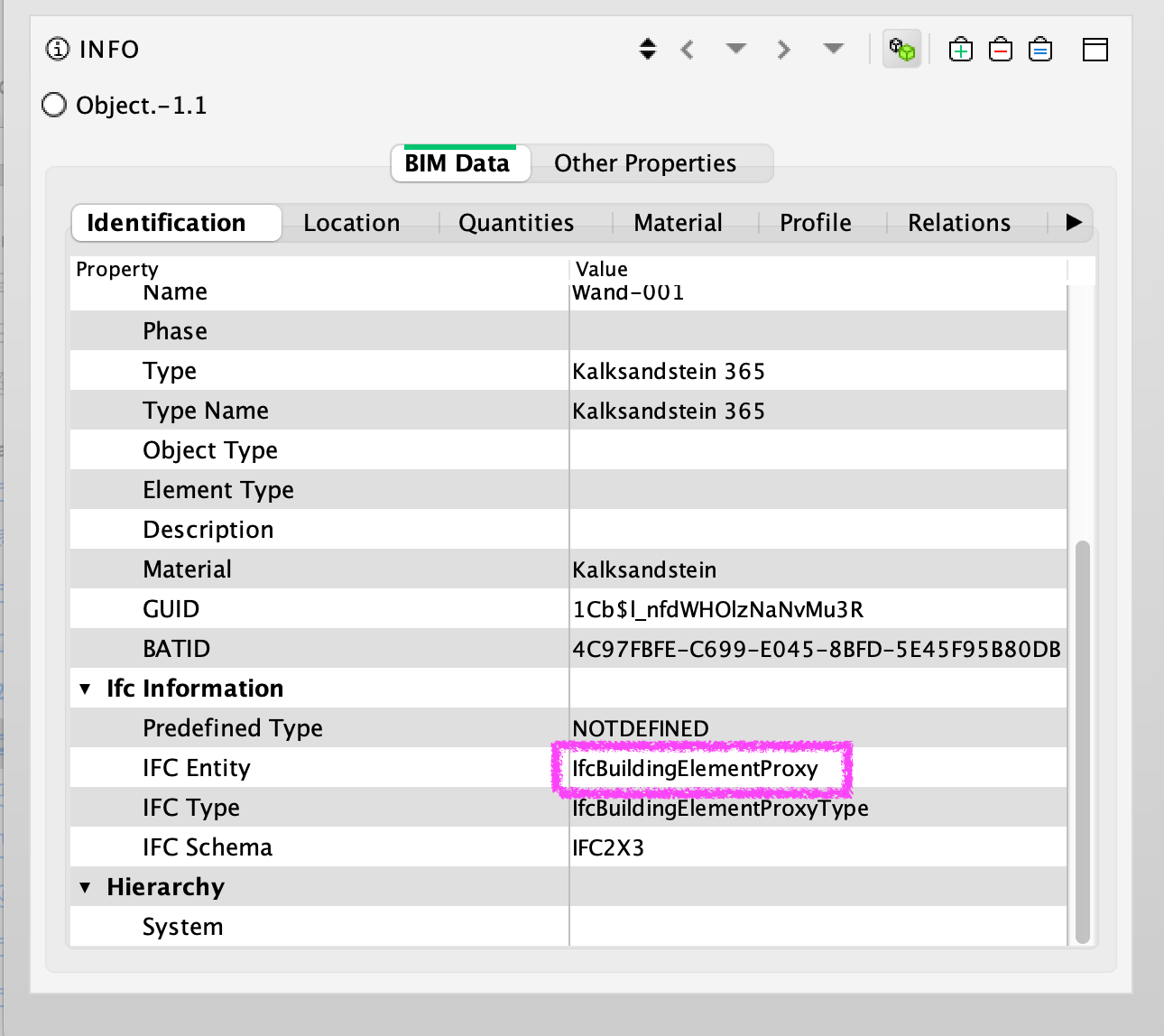

1. IFC in einem IFC Viewer prüfen
Das IFC-Modell darf nicht in Archicad zur Prüfung geöffnet werden, da Archicad die IFC erneut durch einen Übersetzer beim Import konvertiert. Die Prüfung erfolgt somit nicht korrekt. Stattdessen muss ein IFC Viewer für die unabhängige Prüfung verwendet werden. Im IFC Viewer muss die Information der betroffenen Elemente geprüft werden.
Kostenloser IFC Viewer zum herunterladen: Solibri Anywhere
2. Klassifizierung der Elemente im Archicad prüfen
Elemente sollen entsprechend ihrer Funktion im Projekt klassifiziert werden.
Wir empfehlen die Archicad Standard Klassifizierung zu verwenden.
Hinweis:
Fehlende Klassifizierungen können durch eine grafische Überschreibung gefunden werden. Weitere Informationen hierzu finden Sie im Artikel Modellüberprüfung Klassifizierung.

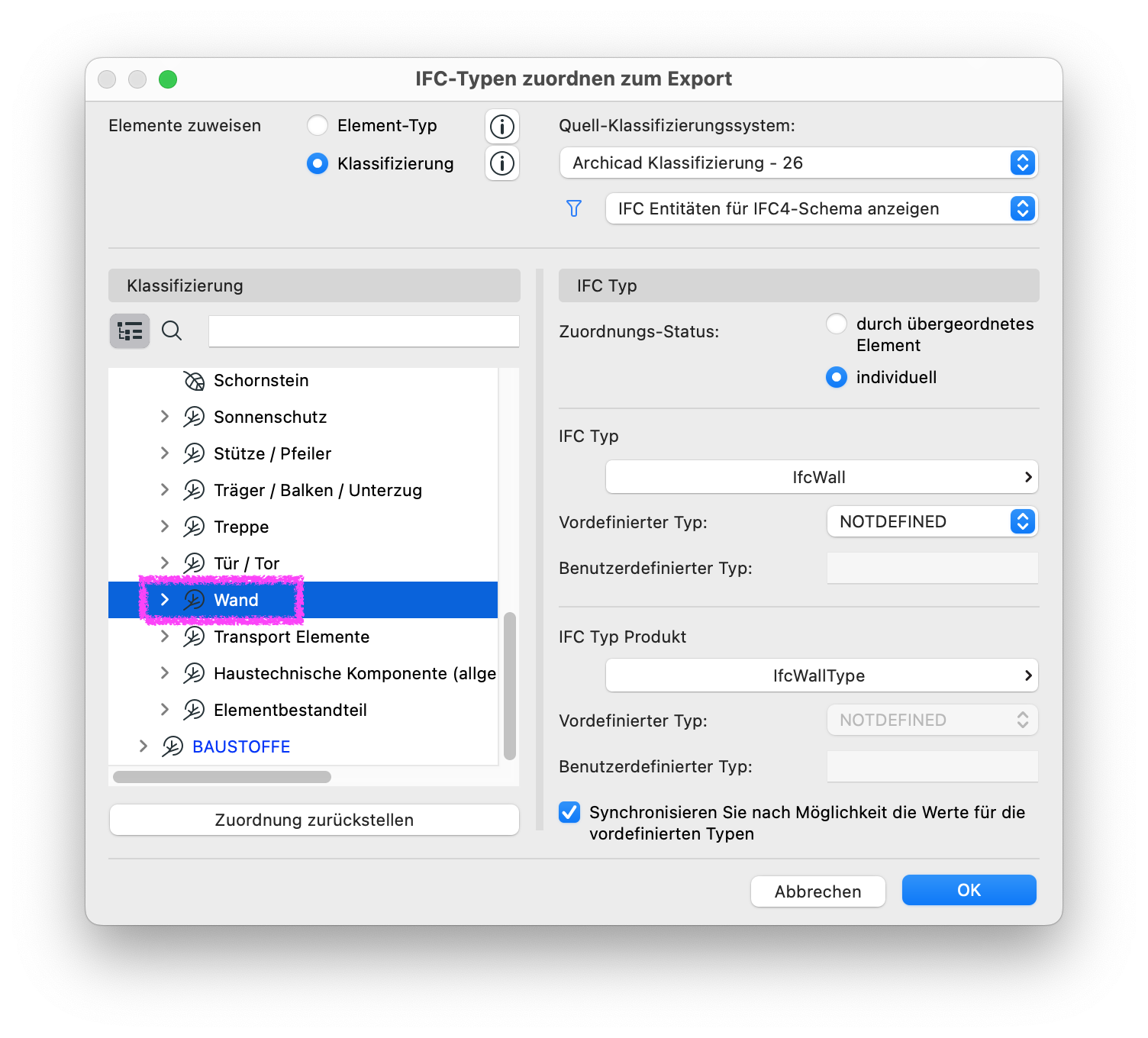

3. Klassifizierung bei Typ-Zuordnung im Übersetzer prüfen
- Ablage > Interoperabilität > IFC > IFC Übersetzer > Typ-Zuordnung
Klassifizierung bei Typ-Zuordnung soll mit der in Elementen verwendeten Klassifizierung (Punkt 1) übereinstimmen.
Hinweis:
Stammt die Klassifizierung aus einer anderer Archicad-Version? Die Standard-Typ-Zuordnung kann aus der Standard-Vorlagendatei der jeweiligen Archicad-Version importiert werden.
4. Standard-Typ-Zuordnung aus der Vorlagendatei der jeweiligen Archicad-Version importieren
Beispiel:
Projekt wird in AC26 bearbeitet, Elemente wurden aber nach Archicad Klassifizierung 24 klassifiziert.
- Ablage > Interoperabilität > IFC > IFC Übersetzer > Typ-Zuordnung
Auf Import-Symbol klicken und die Standard-Vorlagendatei auswählen. Der Pfad lautet Programme > Graphisoft > Archicad XX > Grundeinstellungen > Archicad. Anschließend kann die gewünschte Typen-Zuordnung ausgewählt und importiert werden.
