Problemstellung
Ein Parameter eines Bibliotheksobjekts soll in einem Etikett bzw. Autotext oder in einer Auswertung verfügbar gemacht werden. Der gewünschte Objekt-Parameter steht jedoch standardmäßig nicht zur Auswahl.

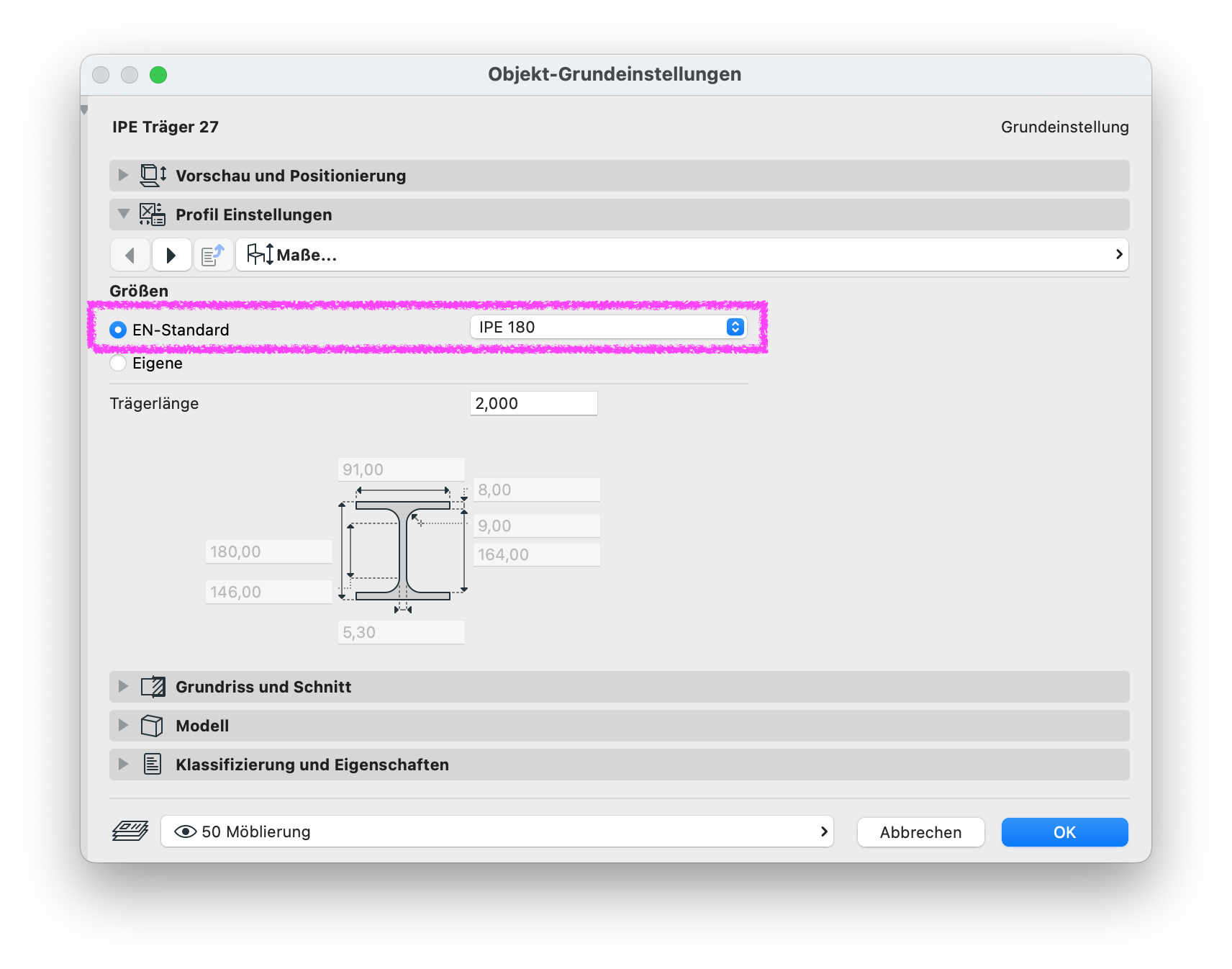

Im Beispiel geht es um den Parameter EN-Standard eines Träger-Objektes:
Troubleshooting
1. IFC-Übersetzer vorbereiten
Ablage > Interoperabilität > IFC > IFC-Übersetzer...
Den gewünschten IFC-Übersetzer öffnen.

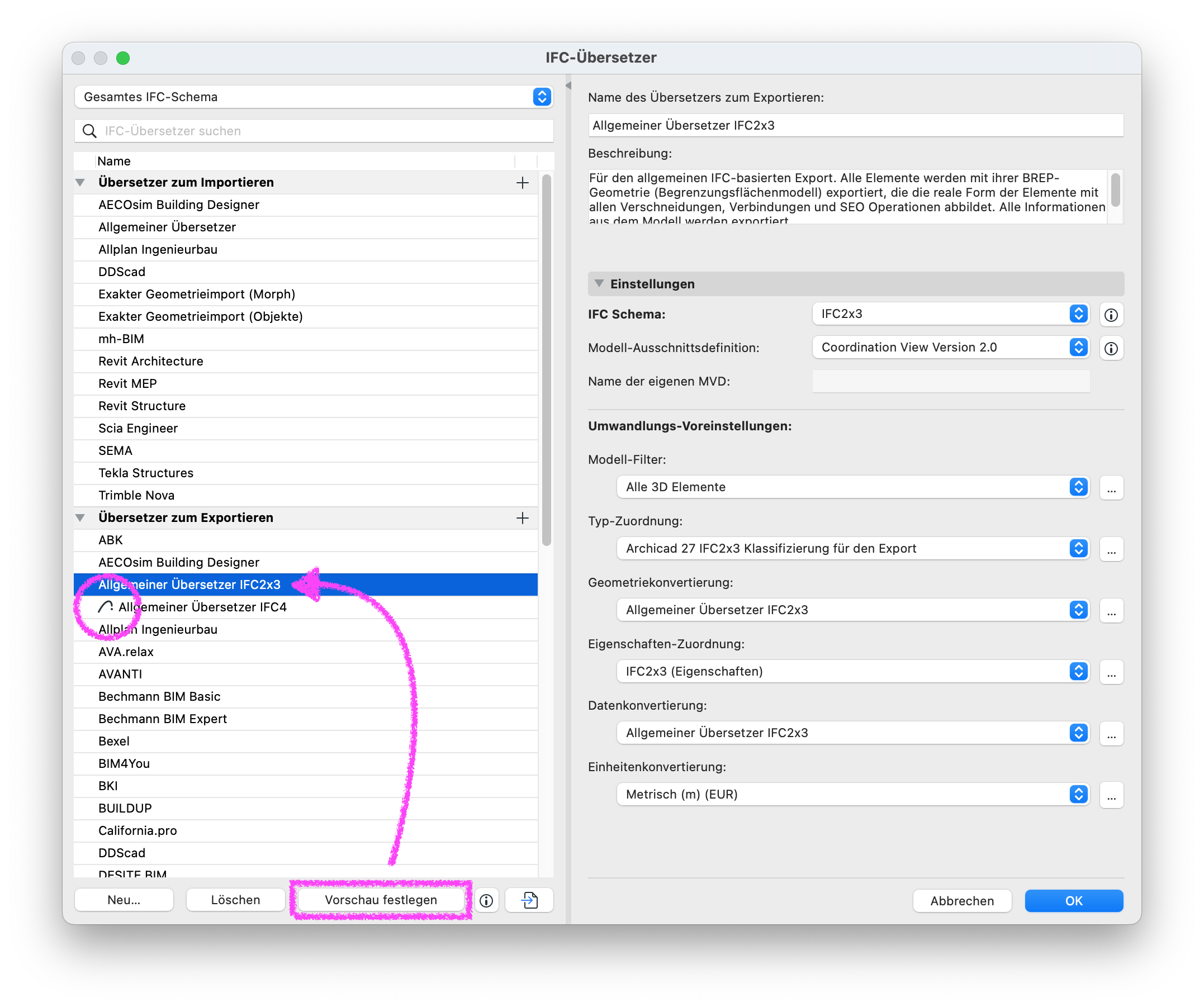

Prüfen, ob der gewünschte Übersetzer als Vorschau festgelegt ist.
Ist dies nicht der Fall, den Übersetzer markieren und über Vorschau festlegen als Vorschau-Übersetzer definieren.
2. IFC-Eigenschaft erstellen und Bibliothekselementparameter zuordnen

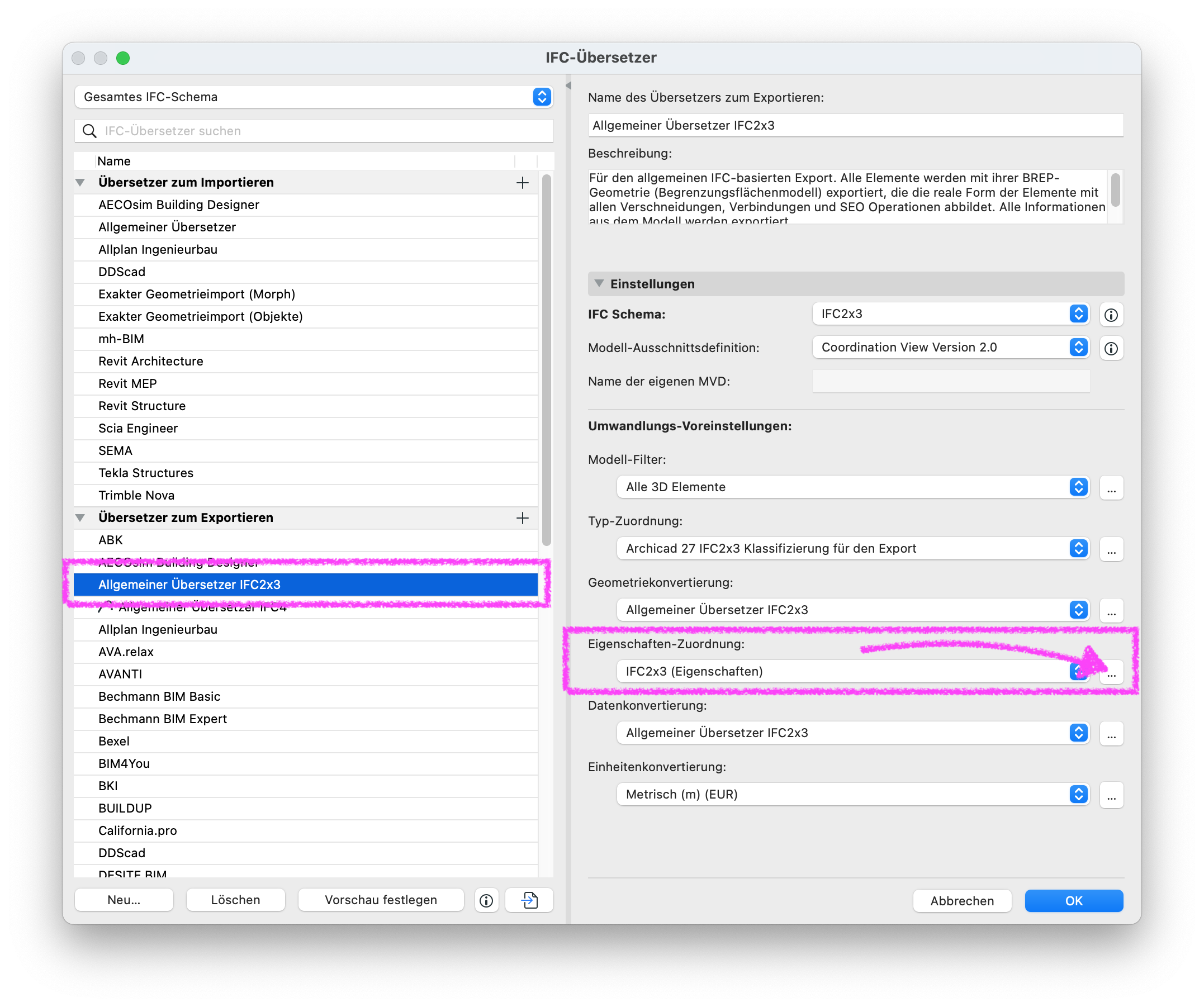

Die Eigenschaften-Zuordnung des Übersetzers öffnen:

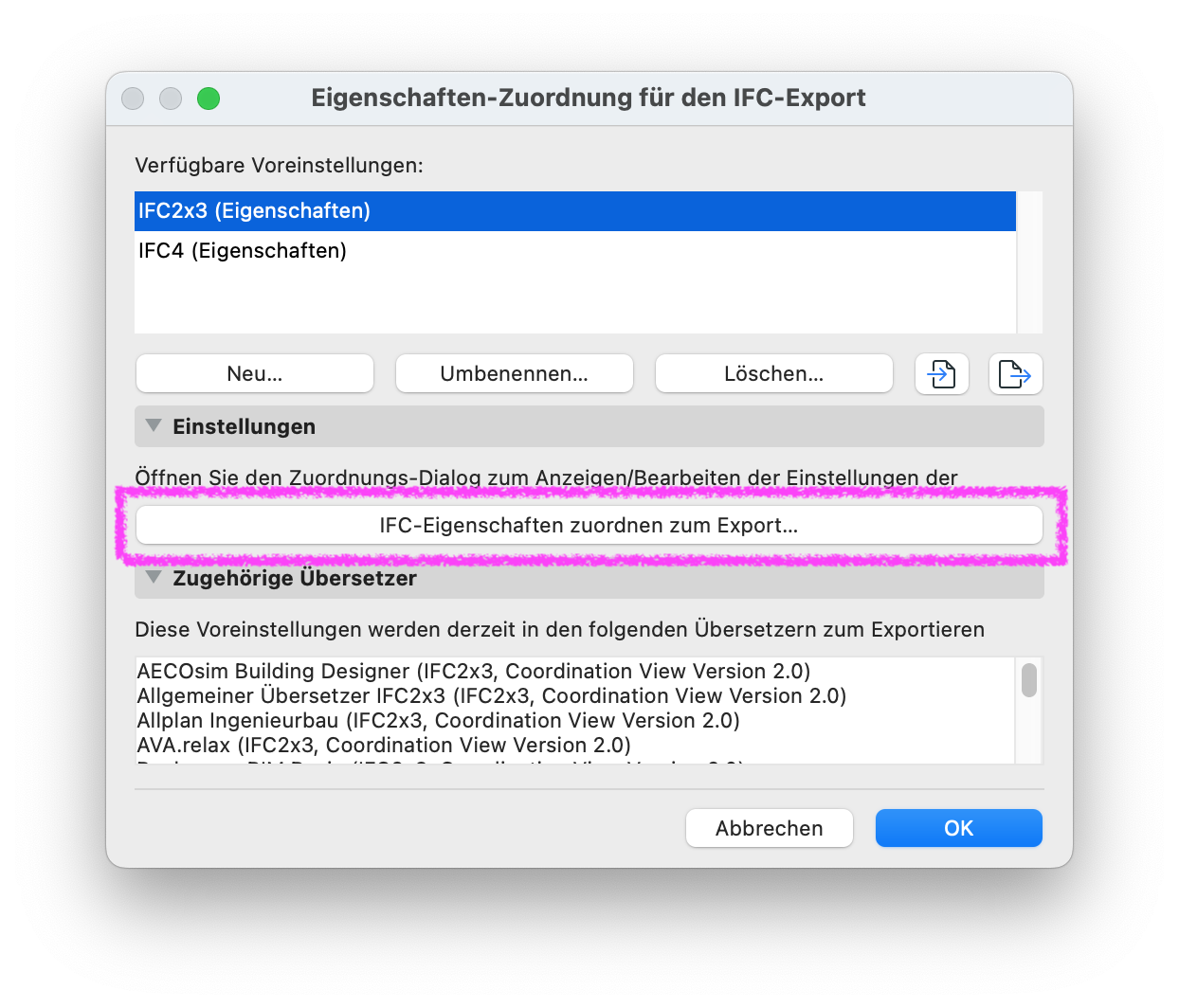

Den Button IFC-Eigenschaften zuordnen zum Export... anwählen:

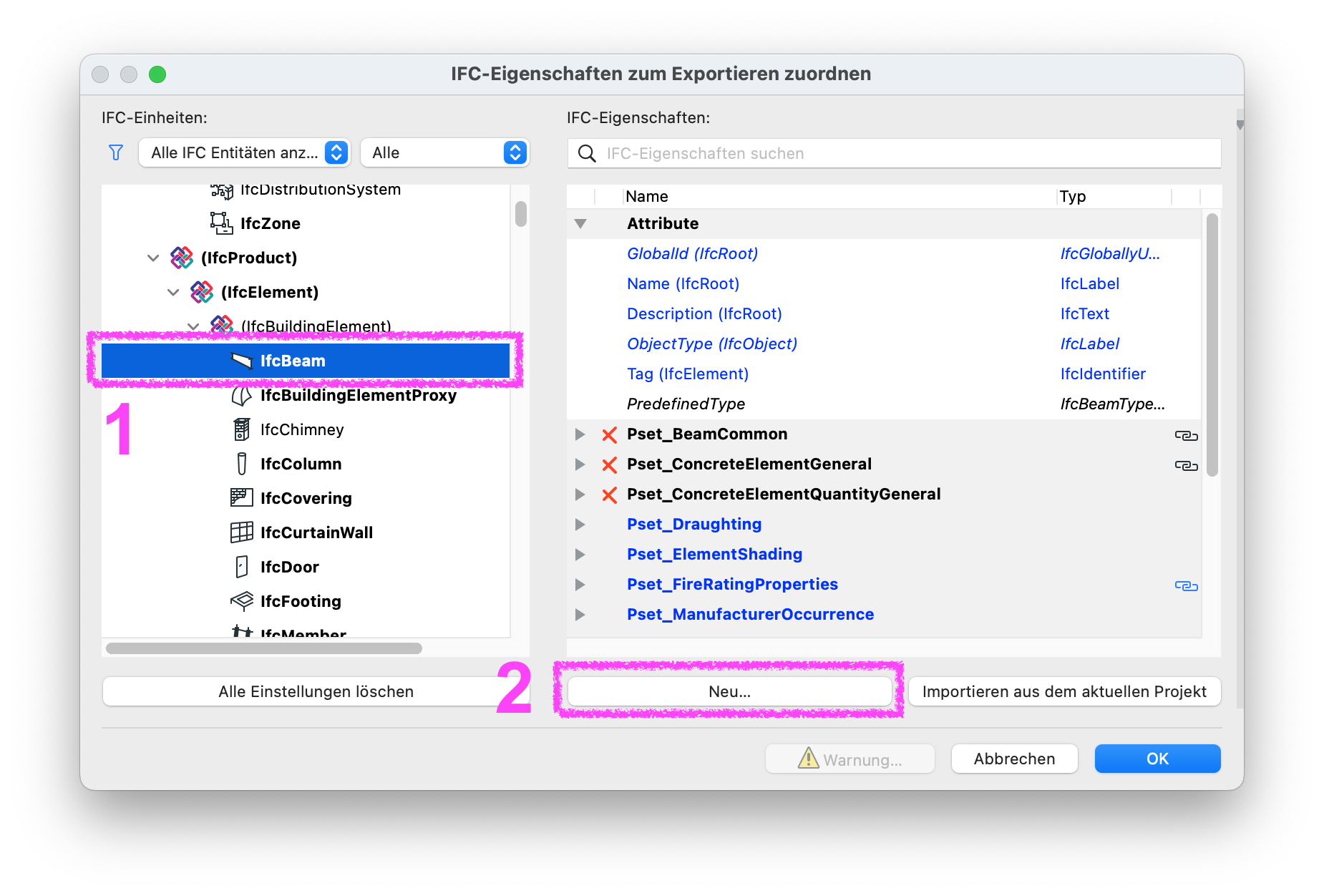

Den passenden IFC-Elementtyp, z.B. IfcBeam, auswählen und über Neu... eine neue IFC-Eigenschaft erstellen:

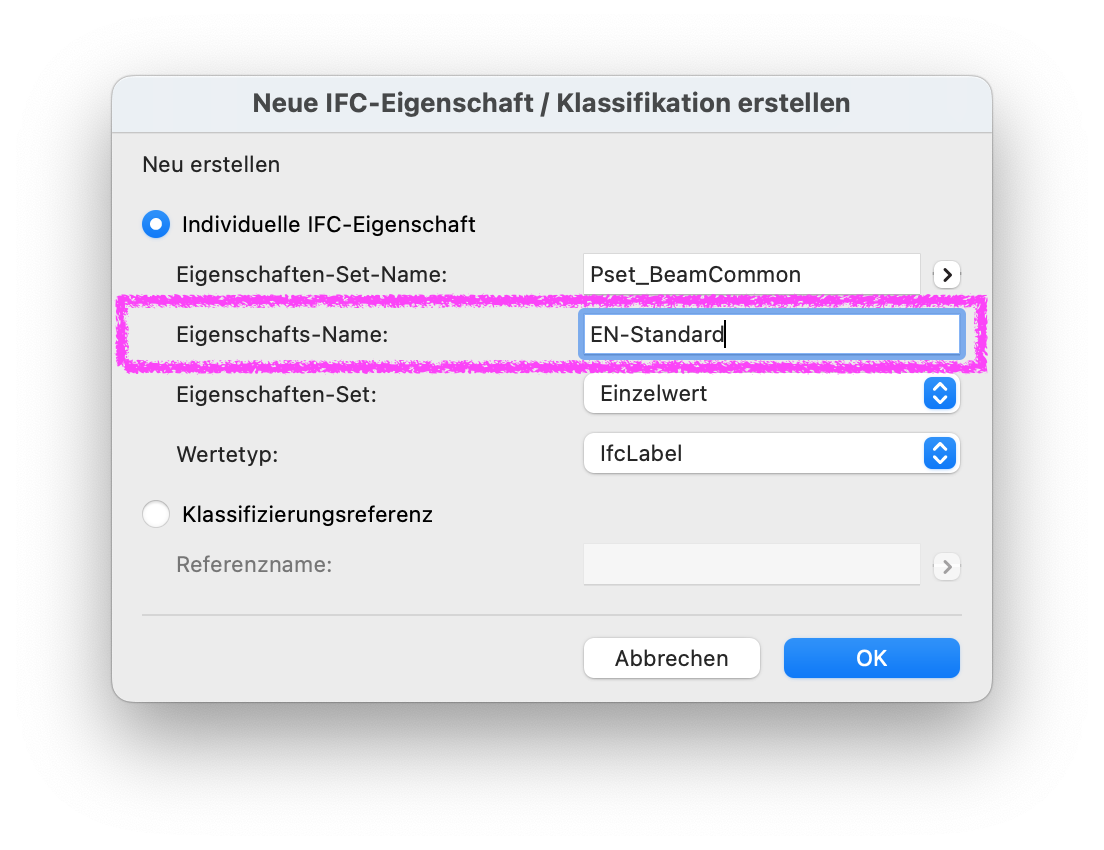

Einen geeigneten Eigenschafts-Name vergeben:

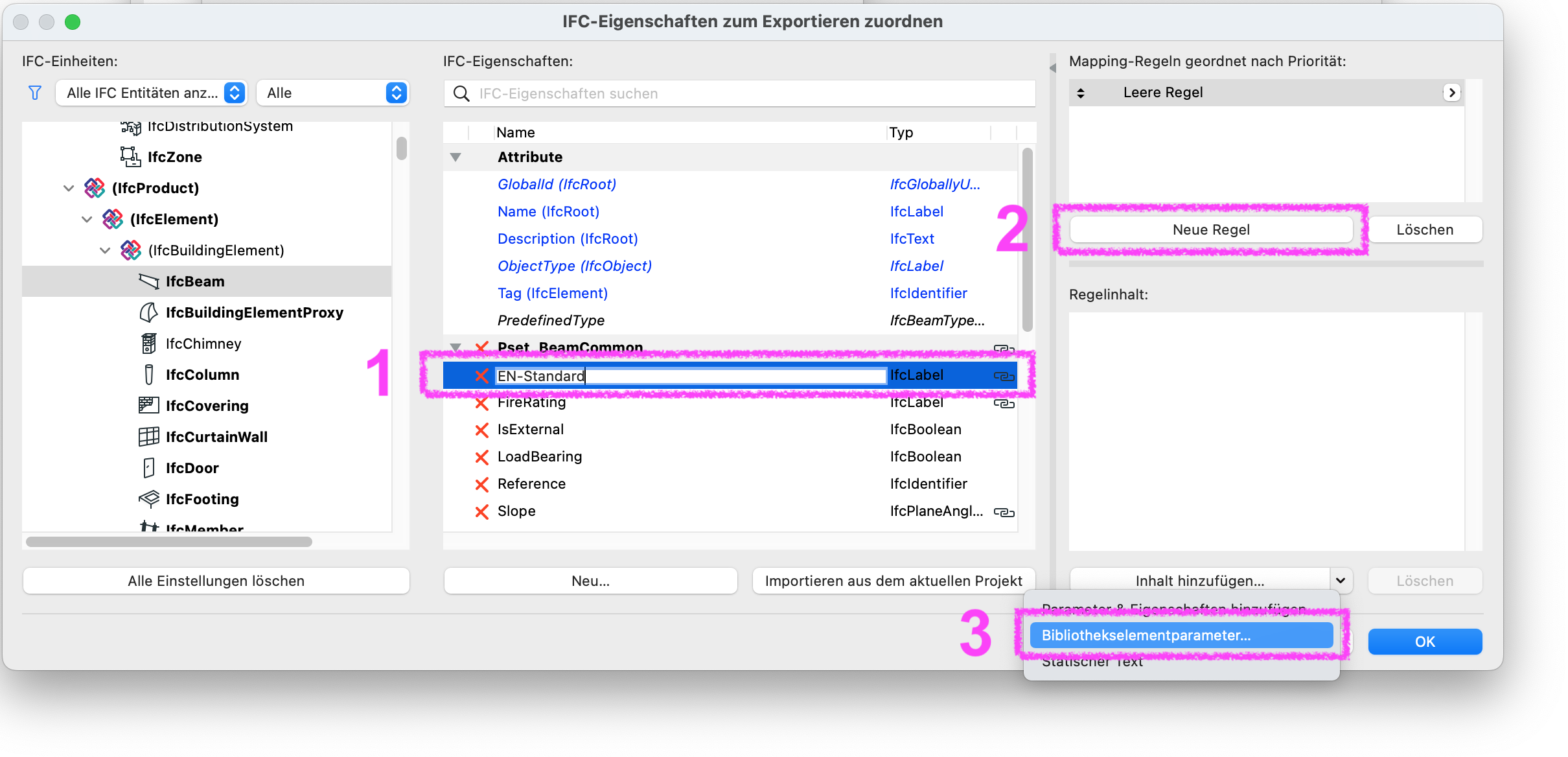

Die neu erstellte IFC-Eigenschaft markieren und über Neue Regel den Regeltyp Bibliothekselementparameter... auswählen:

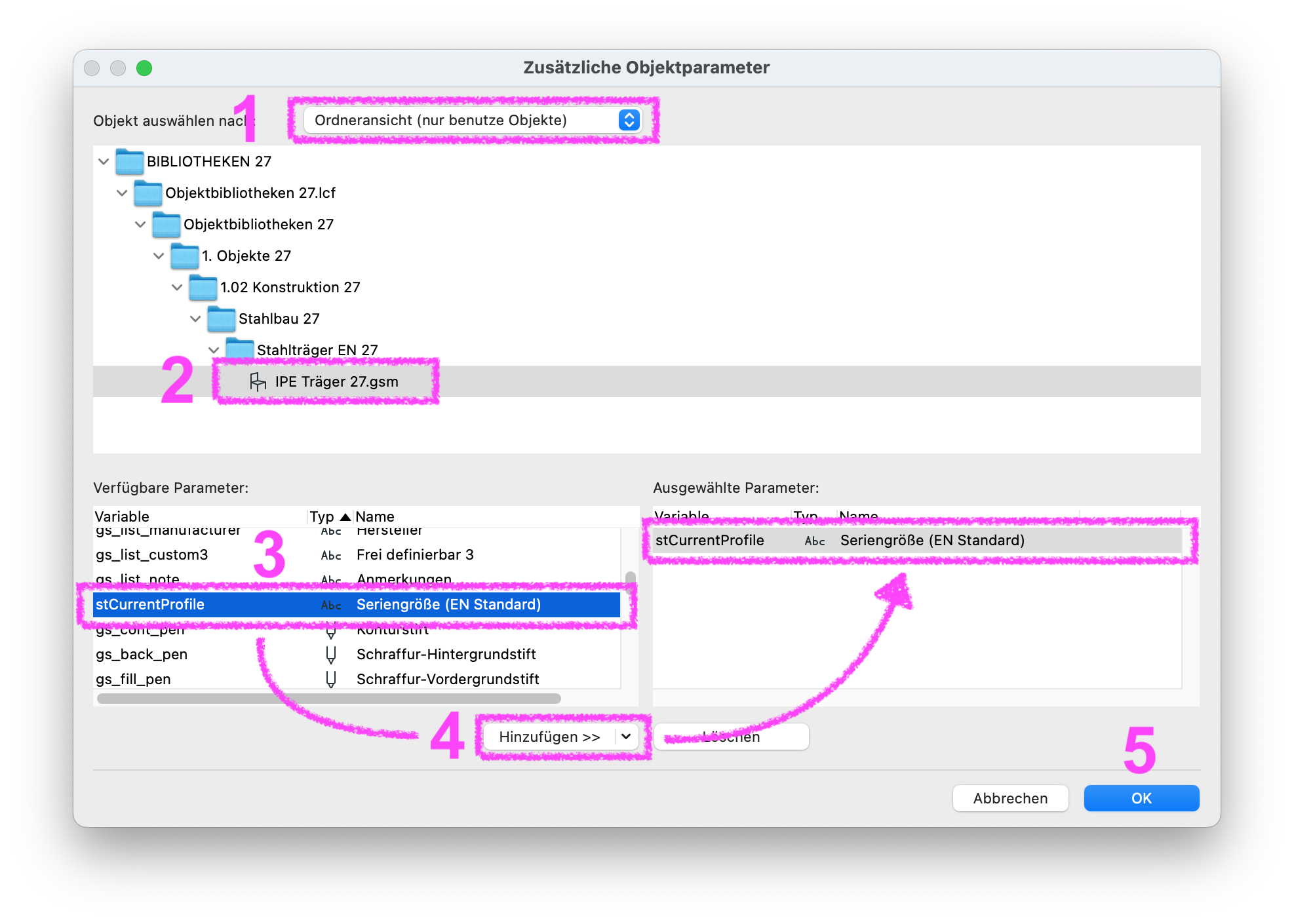

In der Ordneransicht (nur benutzte Objekte) (1) das gewünschte Bibliotheksobjekt auswählen (2). Den gewünschten Bibliothekselementparameter markieren (3) und über Hinzufügen (4) der neuen IFC-Eigenschaft zuordnen. Alle Dialoge jeweils mit OK (5) bestätigen:
3. IFC-Eigenschaft im Etikett verwenden
Dokumentation > Dokumentationswerkzeuge > Etikett

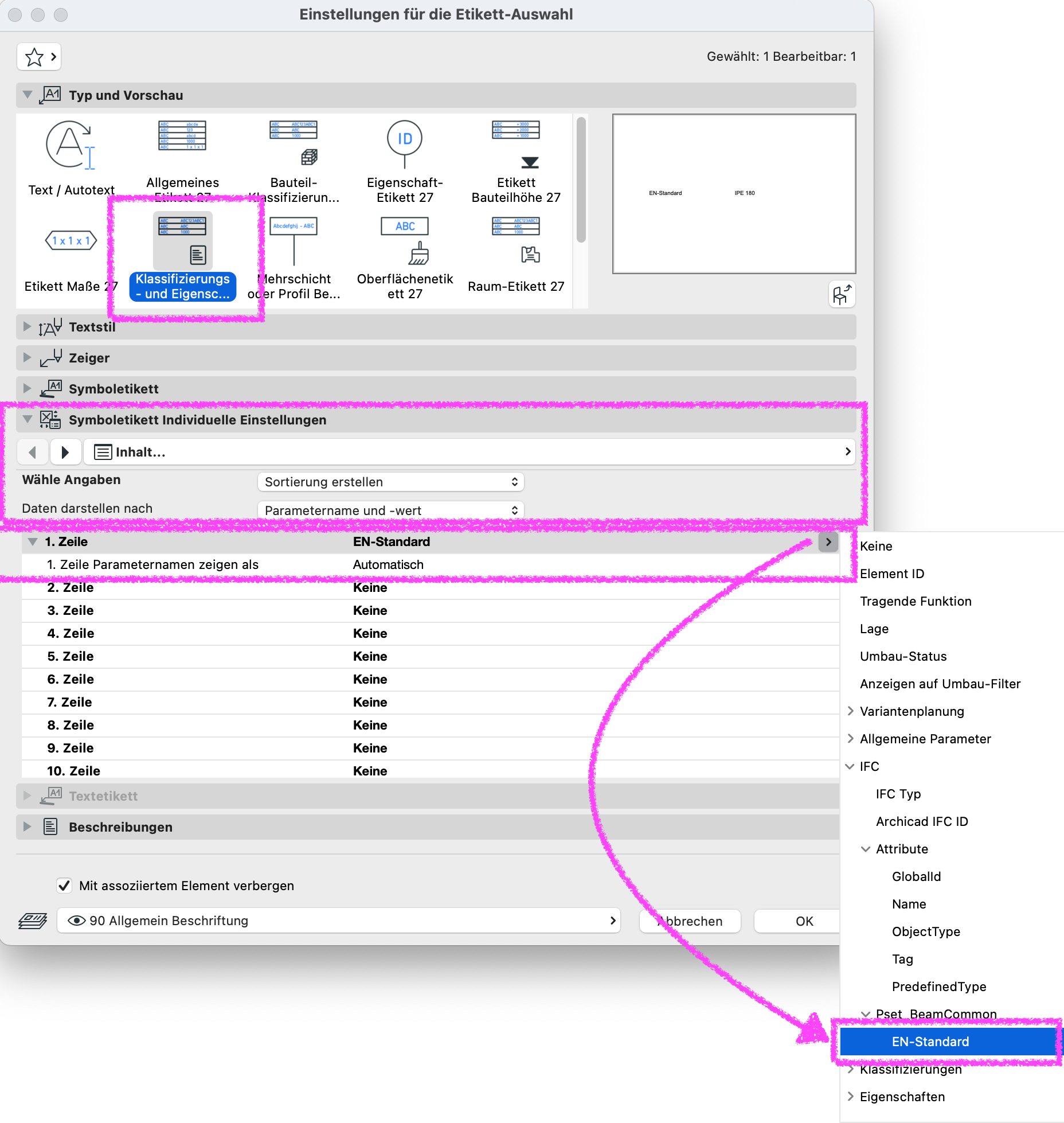

- Das Klassifizierung- und Eigenschaften-Etikett auswählen.
- Unter Symboletikett Individuelle Einstellungen > Inhalt... die neu erstellte IFC-Eigenschaft als Inhalt auswählen.

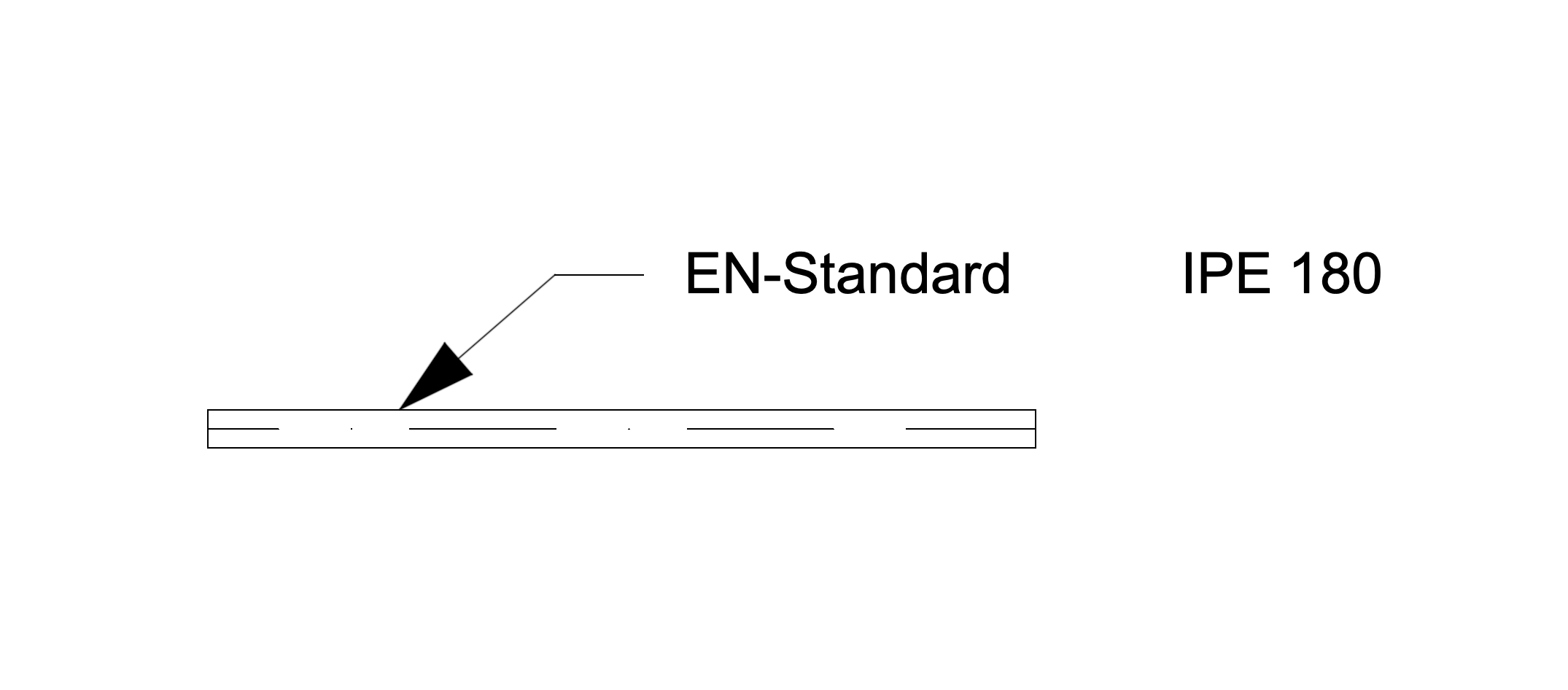

Das Etikett anschließend als assoziatives Etikett auf dem gewünschten Bibliotheksobjekt platzieren:
Hinweis:

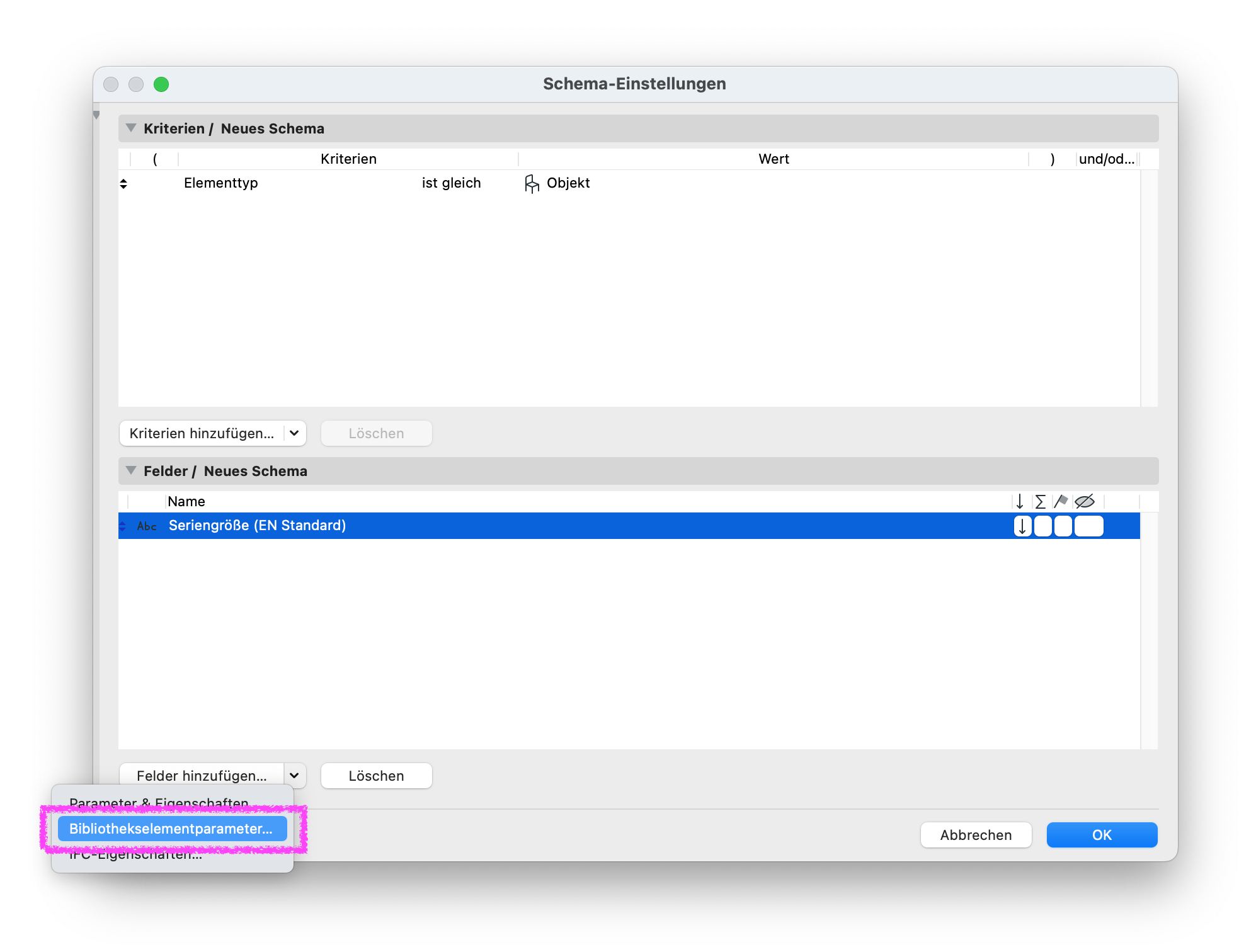

Bibliothekselementparameter können auf diese Weise auch in interaktiven Auswertungen verwendet werden. Dabei stehen jedoch nicht alle Bibliothekselementparameter zur Verfügung.
