Problemstellung
Beim Export einer DWG-Datei werden neben der eigentlichen DWG-Datei weitere Dateien erzeugt. Hierzu können beispielsweise Referenzdateien wie Xref-Dateien, Bilder oder SHX-Dateien gehören.
Troubleshooting
1. Xref-Dateien
Ablage > Externe Daten > Xref-Manager...
Xref-Dateien sind externe Referenzen, die mit der DWG-Datei verknüpft sind. Diese werden beim DWG-Export als separate Dateien ausgegeben.

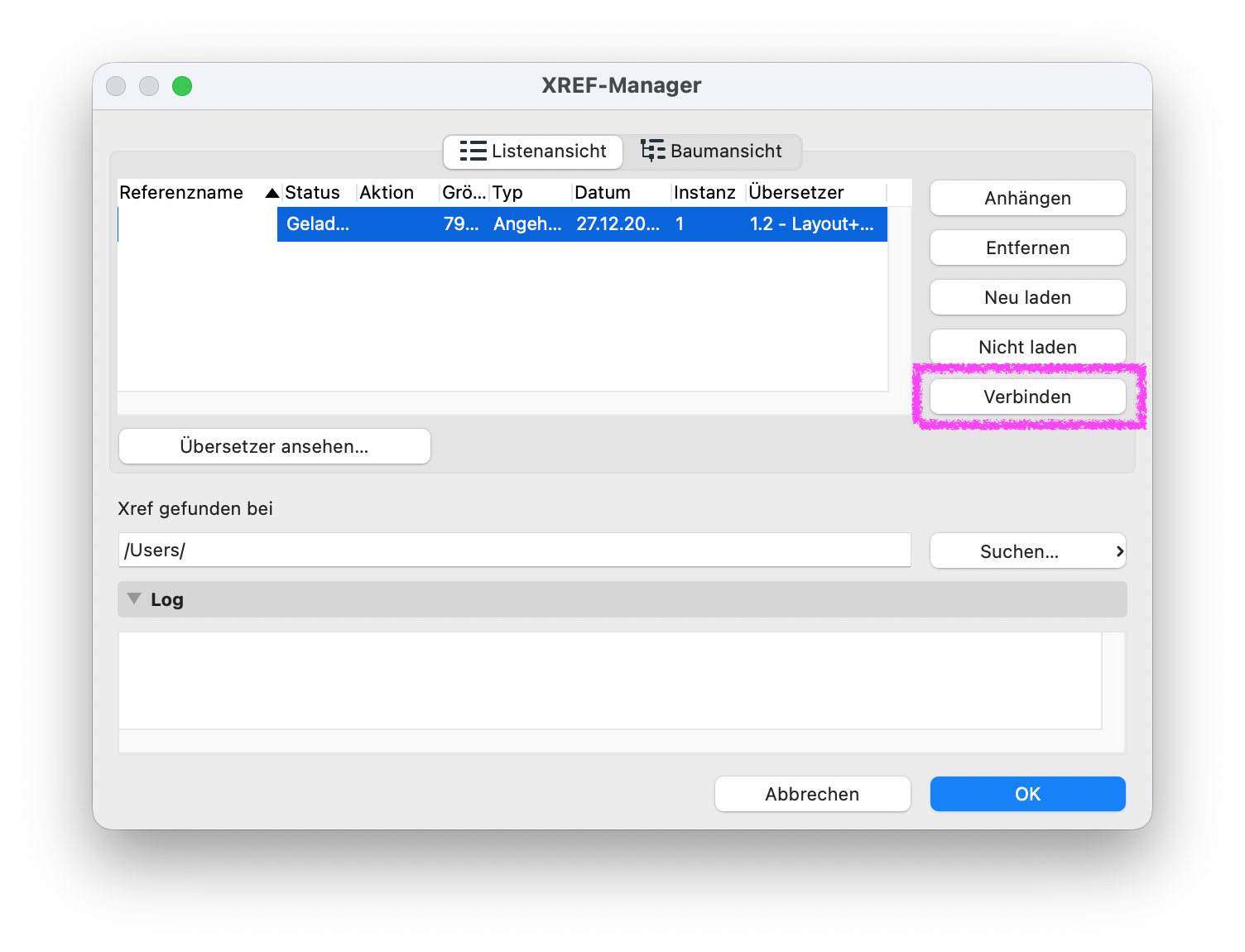

Mit der Funktion Verbinden werden die referenzierten Inhalte direkt in das Projekt eingeladen und nicht länger als Xref verwaltet. Dadurch werden beim anschließenden DWG-Export keine zusätzlichen Xref-Dateien mehr erzeugt.
2. Bilddateien
Mit der DWG-Datei verknüpfte Bilder werden beim Export ebenfalls als separate Dateien abgelegt. Die DWG-Datei enthält dabei lediglich die Verknüpfung auf die jeweilige Bilddatei.
Werden die Bilder in der Zieldatei benötigt, müssen die Bilddateien gemeinsam mit der DWG-Datei weitergegeben werden.
3. SHX-Dateien
SHX-Dateien enthalten ergänzende Informationen zur DWG-Datei, beispielsweise zu Schriftarten, Schriftgrößen, Schraffurdefinitionen oder weiteren DWG-spezifischen Parametern.
Die direkte Übergabe dieser Informationen ist im DWG-Format nicht möglich. Deshalb werden diese Daten in separaten SHX-Dateien gespeichert.
Hinweis:
SHX-Dateien können in Archicad sowie in den meisten CAD-Programmen beim Import verknüpft werden, damit die enthaltenen Zusatzinformationen übernommen werden.
