Problemstellung

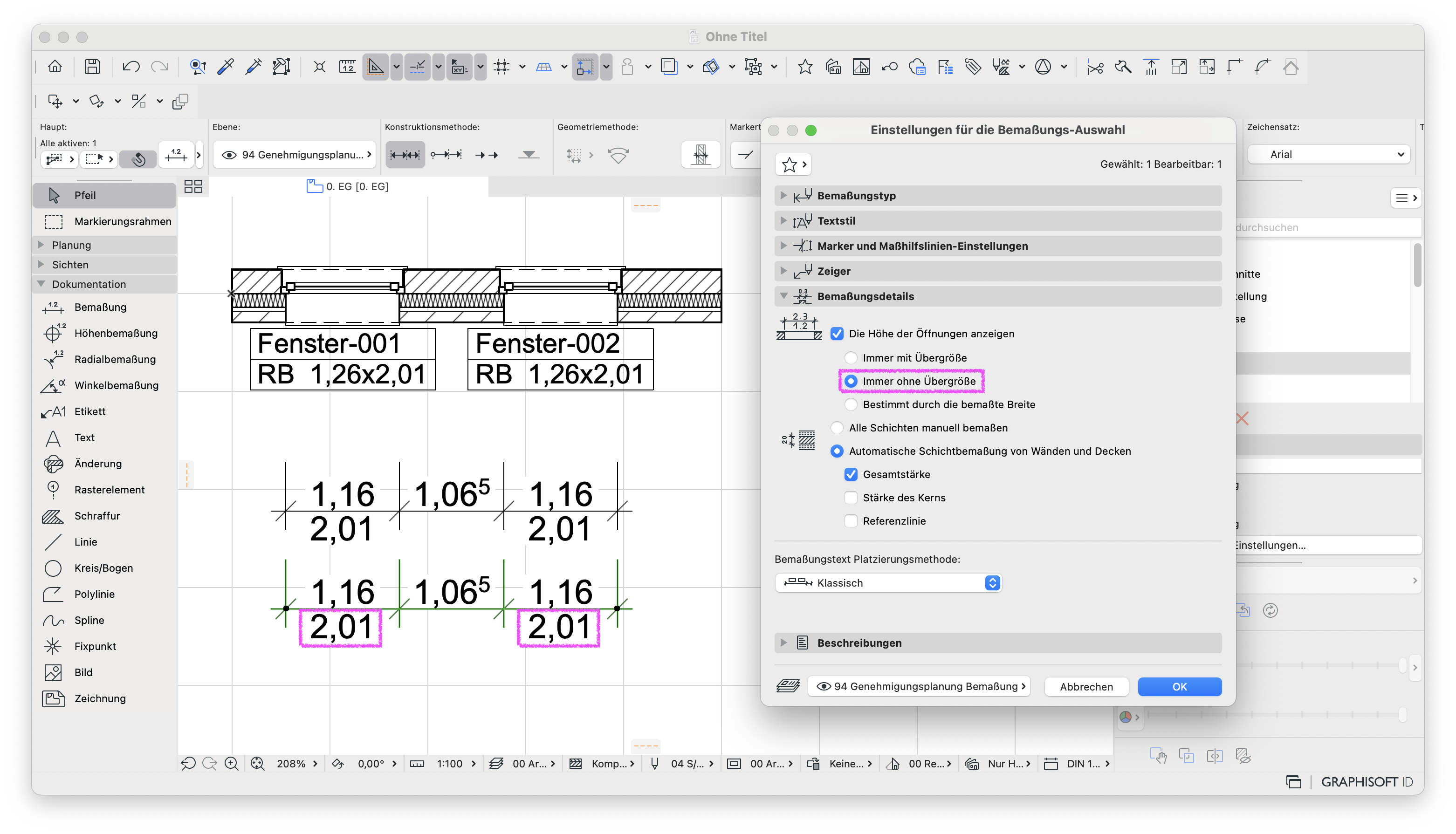

In der Maßkette werden für Fenster und Türen die gleichen Höhenwerte für eine Bemaßung der Höhe mit Übergröße und ohne Übergröße angezeigt.
Troubleshooting
1. Fenster-Einstellungen prüfen

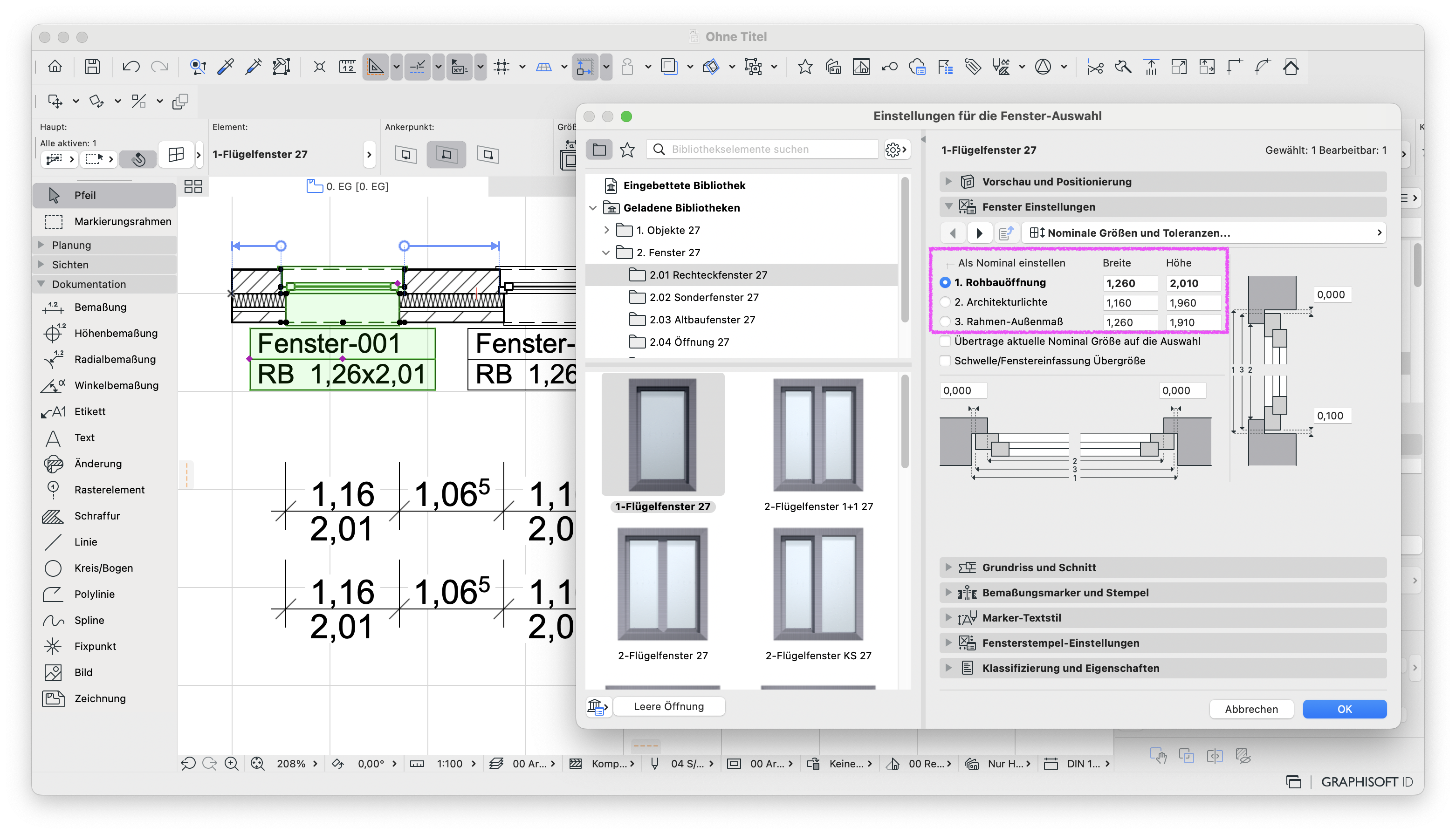

Damit für Fenster in der Bemaßung Höhen mit und ohne Übergröße wiedergeben werden können, muss in den Fenster-Einstellungen die Einstellungen für den Nominalwert überprüft werden.

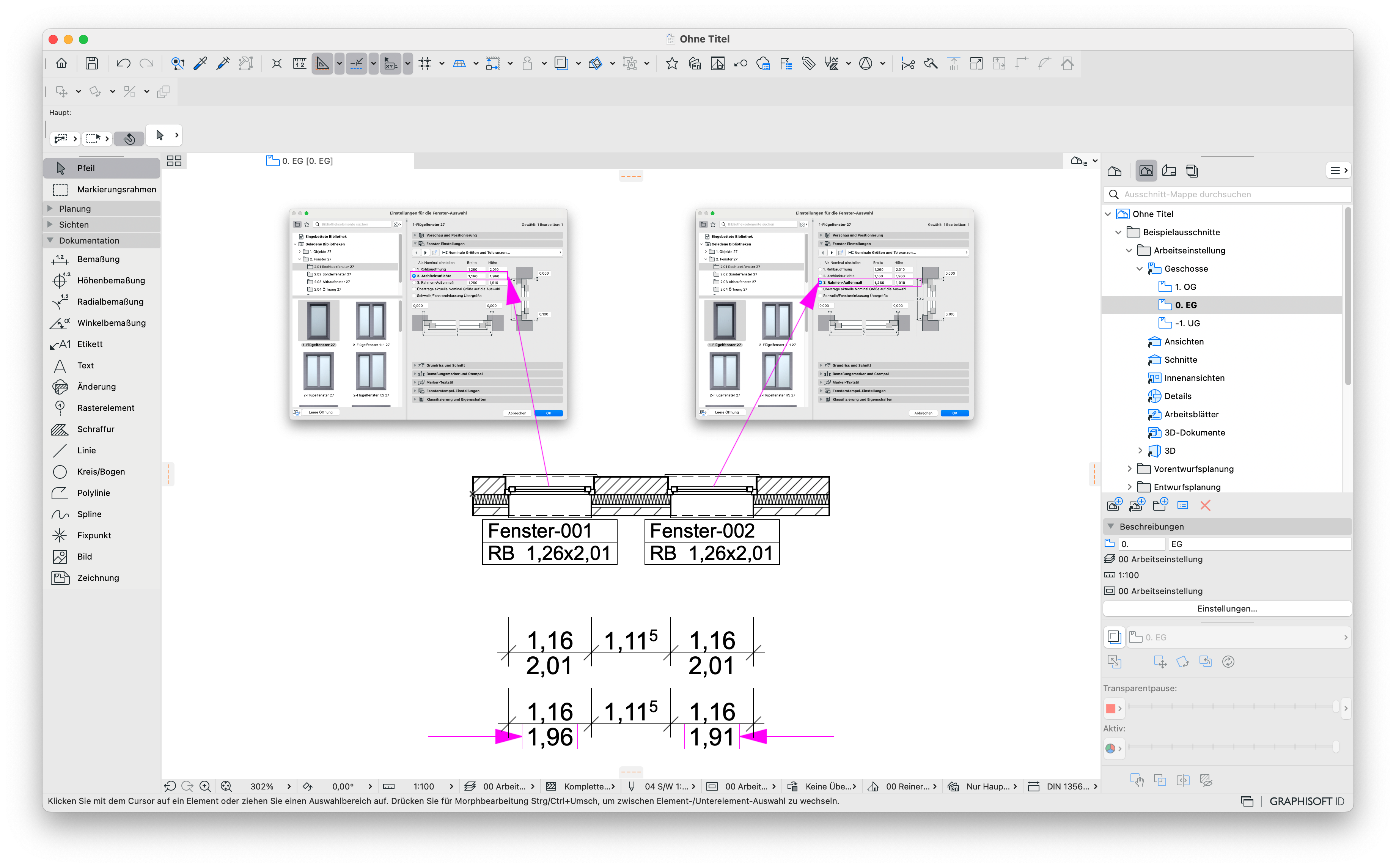

Abhängig davon, welcher Wert als Nominal festgelegt wurde, können Übergrößen in der Maßkette berücksichtigt oder nicht berücksichtigt werden.
- Rohbauöffnung: Höhe kann nur mit Übergröße wiedergegeben werden
- Architekturlichte: Höhe kann mit und ohne Übergröße wiedergegeben werden
- Rahmen-Außenmaß: Höhe kann mit und ohne Übergröße wiedergegeben werden
2. Tür-Einstellungen prüfen

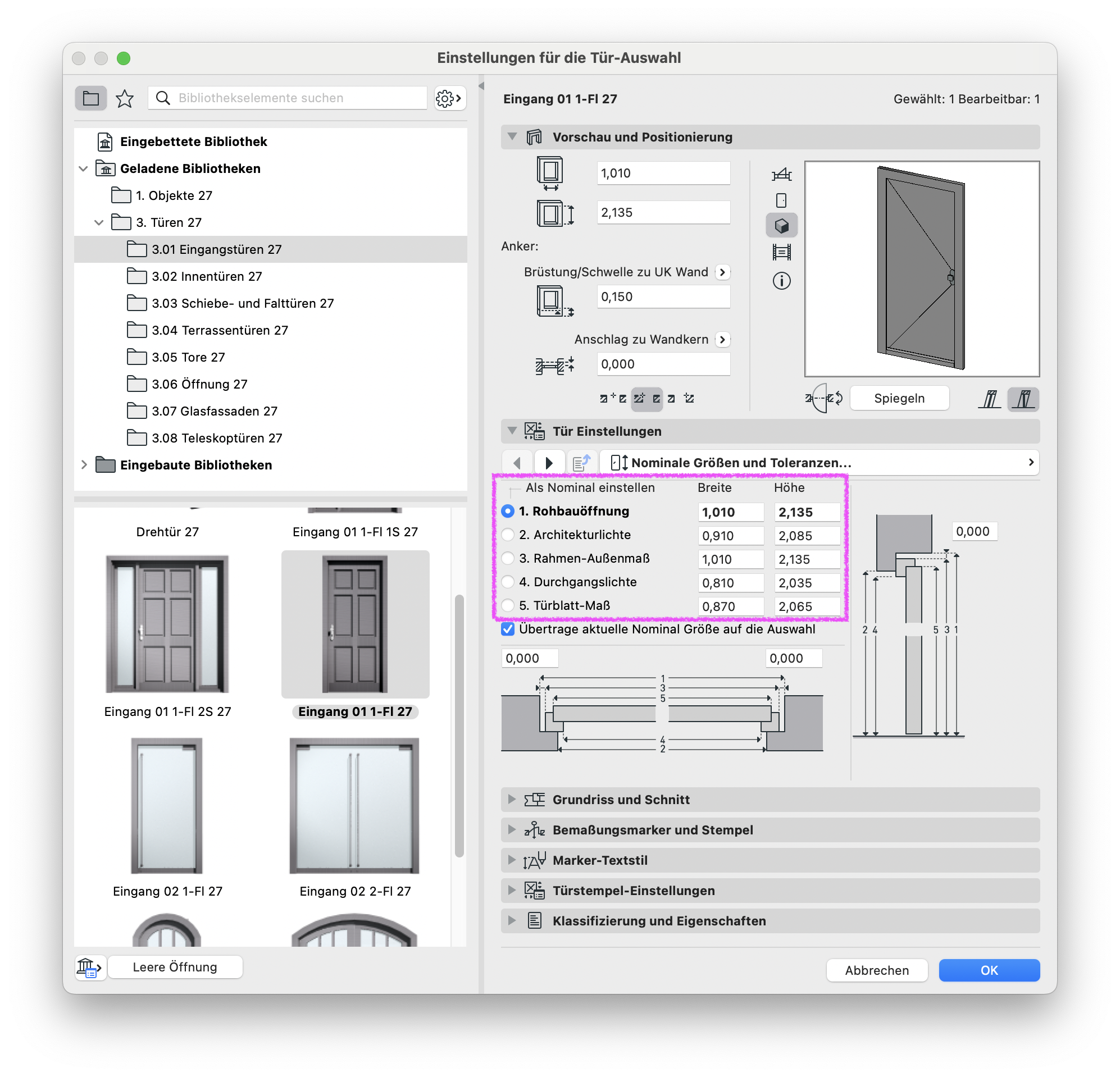

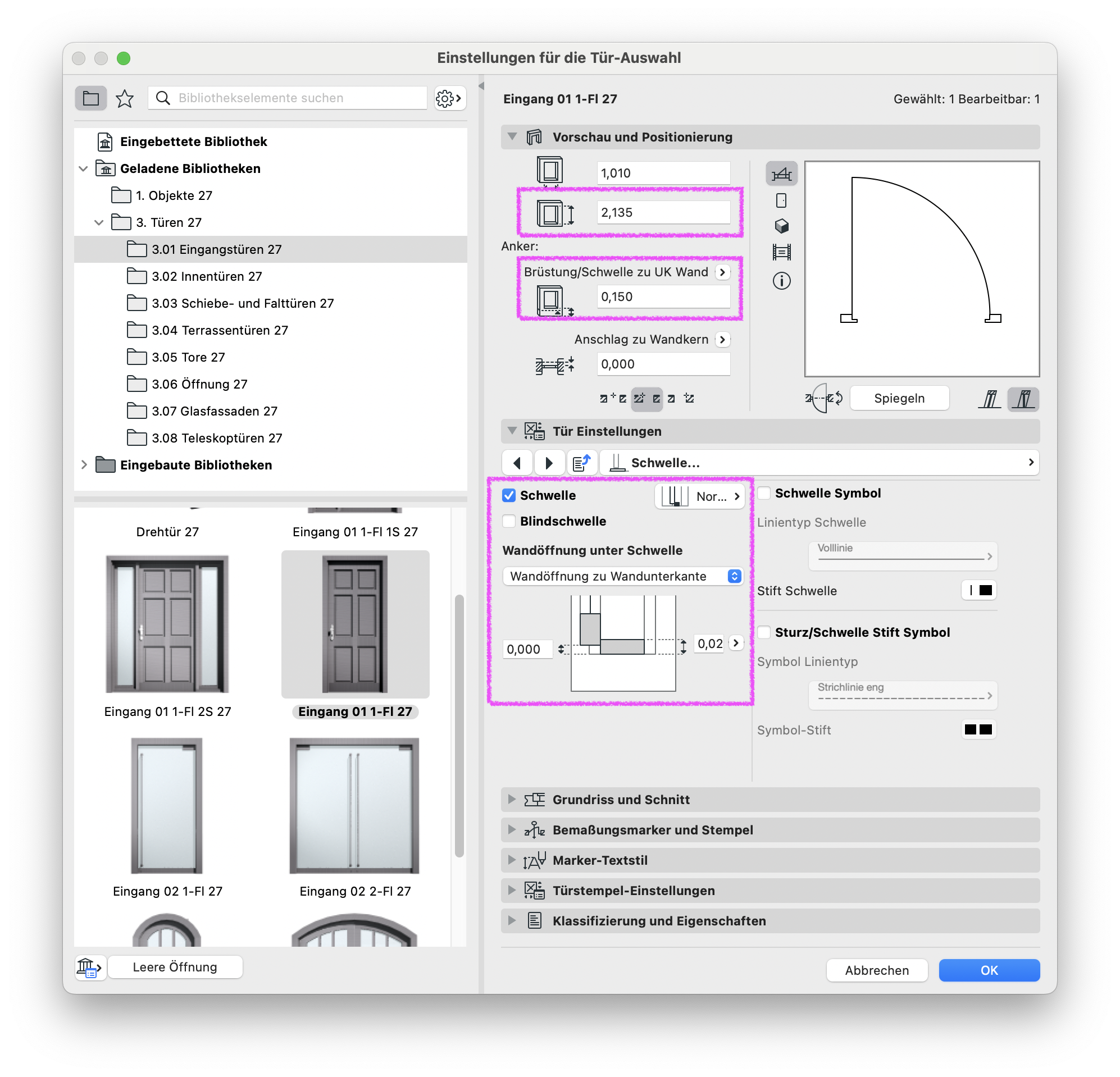

Für Türen kann, auch wenn die Rohbauöffnung als Nominalwert festgelegt ist, die Höhe mit oder ohne Übergröße festgelegt werden, sofern für die Tür eine Schwelle eingestellt wurde.

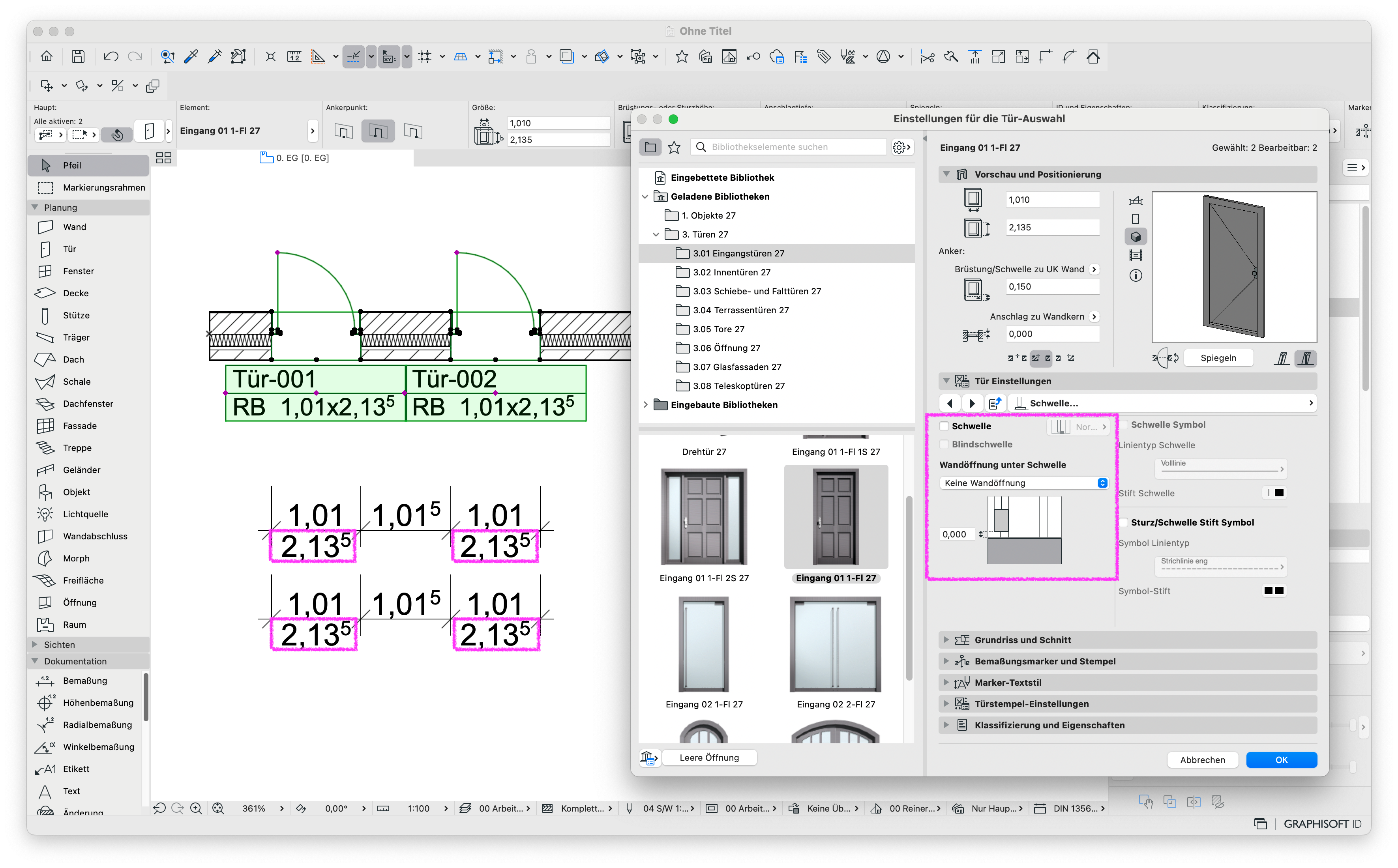

Ist jedoch keine Schwelle aktiviert, ist für die Rohbauöffnung die Höhe mit und ohne Übergröße in der Bemaßung gleich.

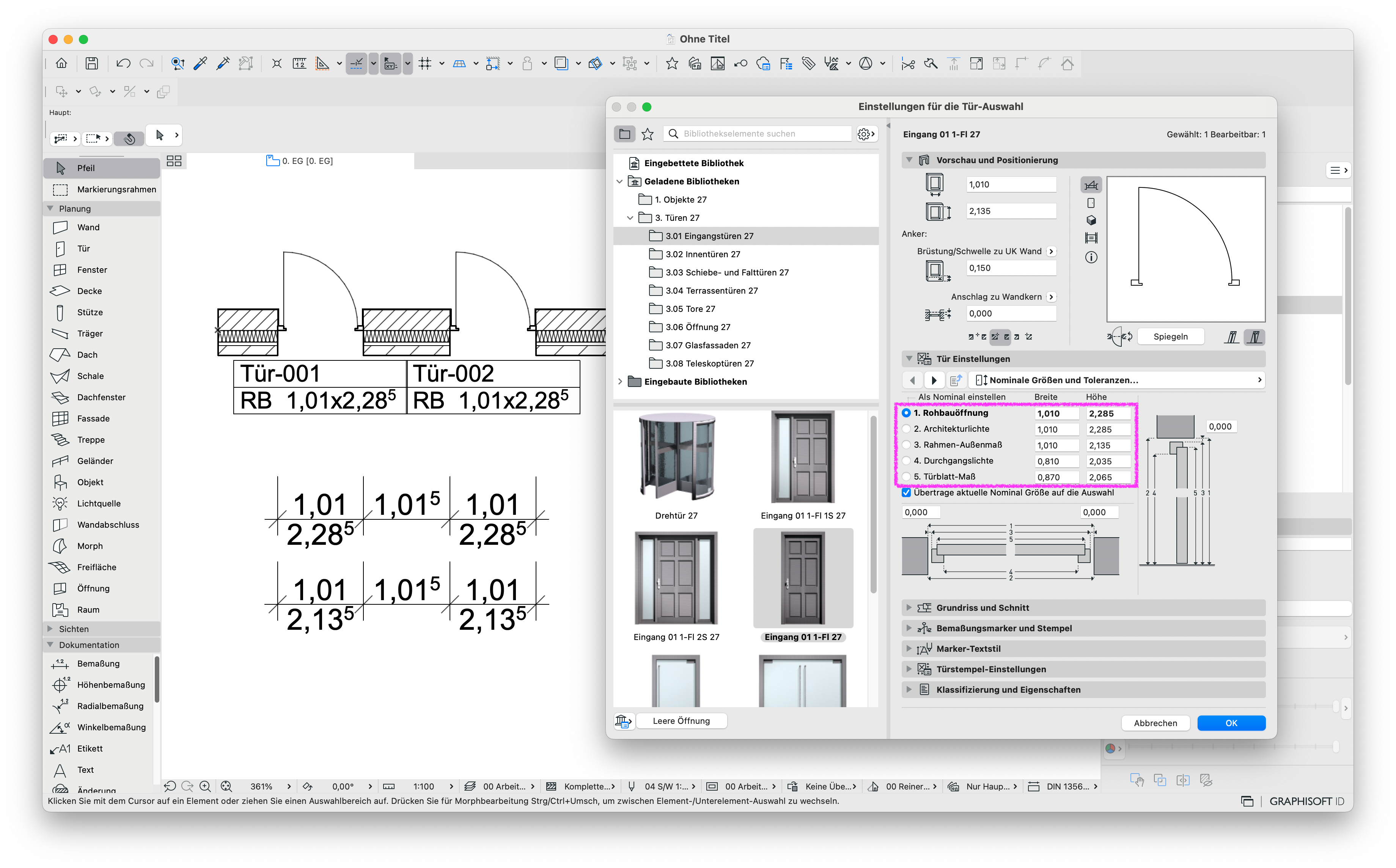

Abhängig davon, welcher Wert als Nominal festgelegt wurde, kann die angezeigte Übergröße in der Maßkette beeinflusst werden.
Weitere Informationen hierzu: Höhe von Türen in Auswertung, Bemaßung und Bibliothekselement unterschiedlich
