Problemstellung
Untersichtslinien von Einzel-Dächern werden im Grundriss nicht, unvollständig oder doppelt dargestellt. Dies kann insbesondere an Dachkanten auftreten, an denen Einzeldachflächen an einem Grat oder einer Kehle aufeinandertreffen.
Troubleshooting
1. Einstellungen der Grundrissdarstellung prüfen

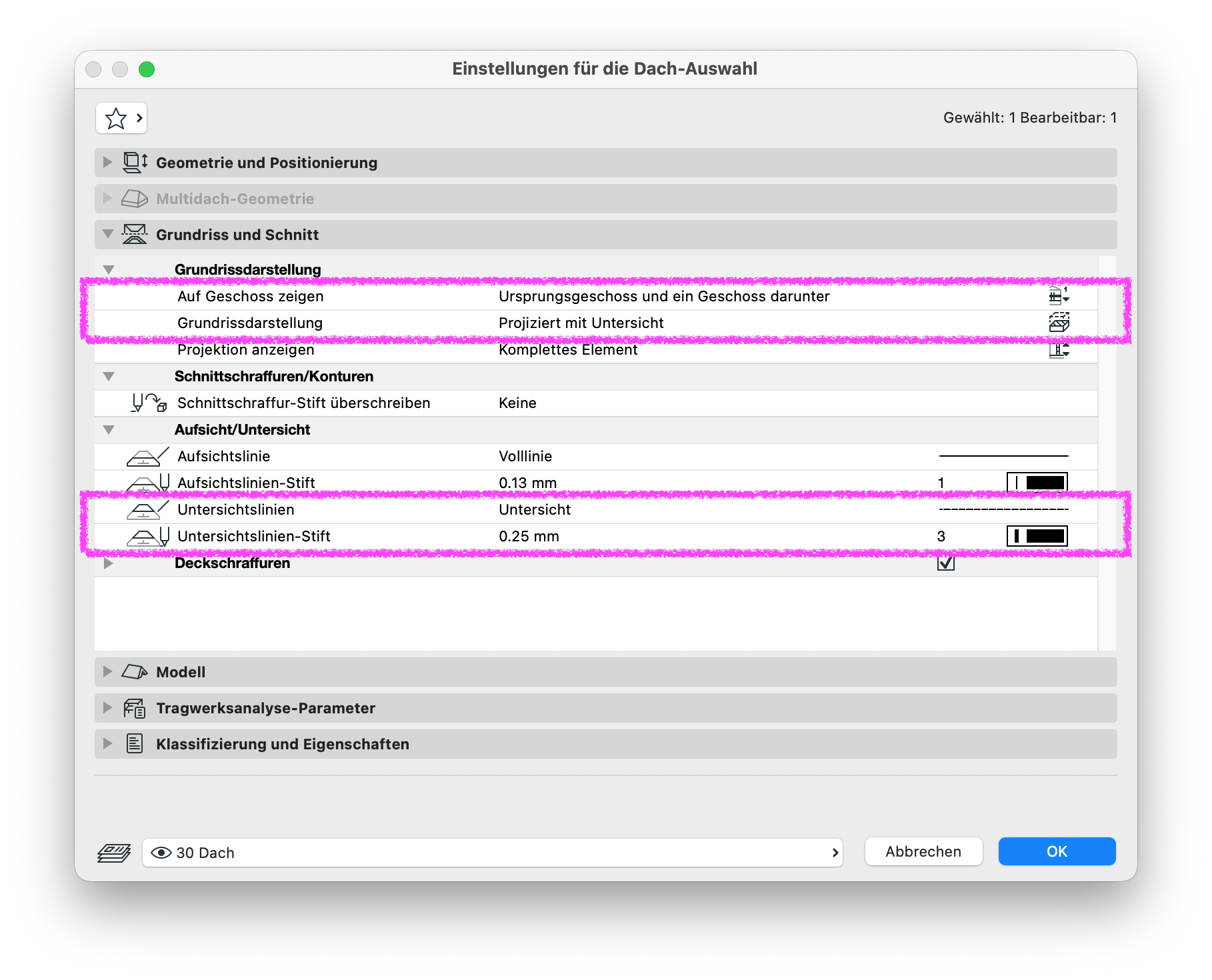

Einstellungen für die Dach-Auswahl > Grundriss und Schnitt
Die betroffenen Dachflächen auswählen die folgenden Einstellungen überprüfen:
- Unter Grundrissdarstellung bei Auf Geschoss zeigen eine Einstellung wählen, welche die Darstellung auf dem gewünschten Geschoss ermöglicht, beispielsweise Ursprungsgeschoss und ein Geschoss darunter.
- Für Grundrissdarstellung die Option Projiziert mit Untersicht einstellen.
- Unter Aufsicht/Untersicht bei Untersichtslinien den gewünschten Linientyp auswählen.
- Unter Untersichtslinien-Stift den gewünschten Stift festlegen.
2. Verschneidung der Dachflächen prüfen
Die Modellierung und Verbindung der Dachflächen in unterschiedlichen Projektsichten überprüfen. Insbesondere im 3D-Fenster muss sichergestellt sein, dass die Einzeldachflächen an Grat und Kehle korrekt miteinander verschnitten sind und die Dachkanten ohne Überlagerungen oder Zwischenräume aneinanderstoßen.
Falls die Dachflächen noch nicht korrekt miteinander verbunden sind, können die Dachkanten mit der Schere verschnitten werden:
Dachflächen mit Schere verschneiden
Hinweis:
Werden im Grundriss an einer Dachverschneidung zwei nebeneinanderliegende Untersichtslinien dargestellt, kann dies durch schräg ausgebildete Dachkanten verursacht werden.

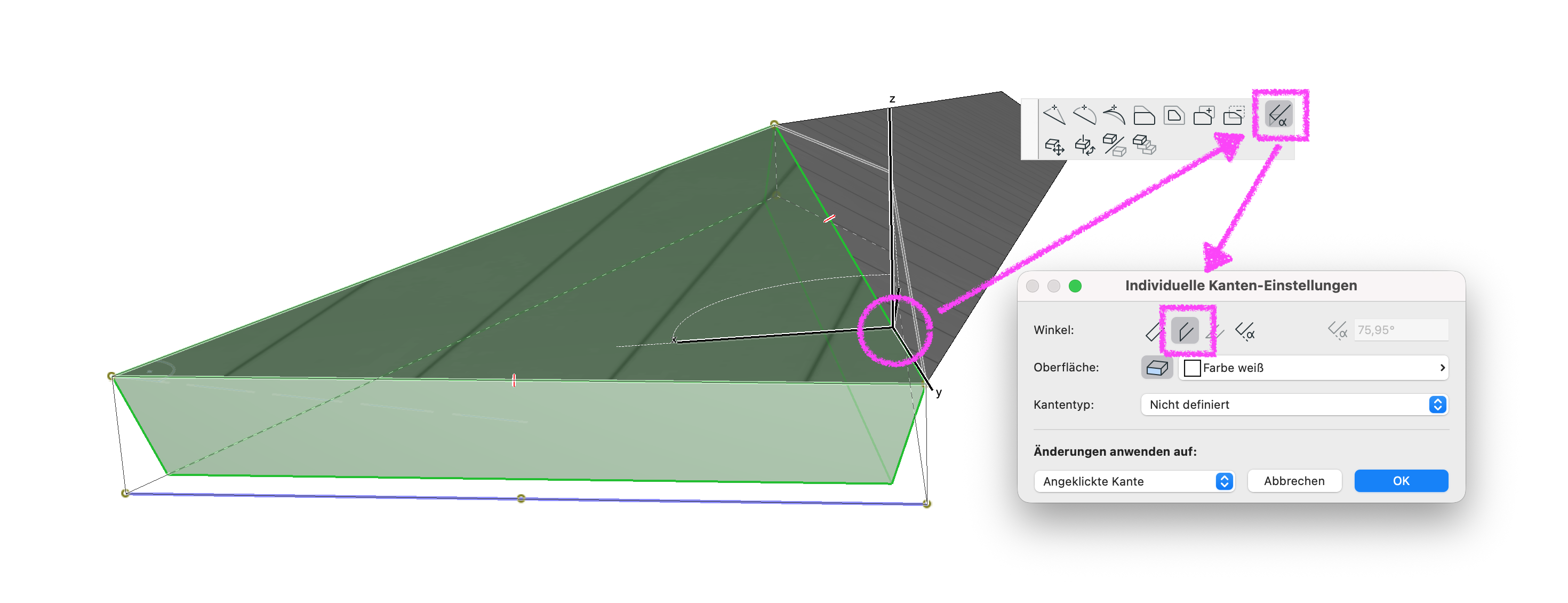

- Im 3D-Fenster die betroffene Dachfläche auswählen.
- Die an die andere angrenzende Dachfläche anstoßende Dachkante anklicken.
- Über die Pet-Palette die Funktion Individuelle Kanten-Einstellungen öffnen.
- Den Winkel der Dachkante auf 90° einstellen bzw. die Option Vertikalen Winkel aktivieren, sodass die Kante vertikal ausgebildet wird.
- Den Vorgang für die entsprechende Kante der angrenzenden Dachfläche wiederholen.
- Anschließend die Darstellung der Untersichtslinien im Grundriss überprüfen.
Durch die vertikale Ausrichtung beider Dachkanten kann erreicht werden, dass im Grundriss nur noch eine Untersichtslinie dargestellt wird.
