Problemstellung

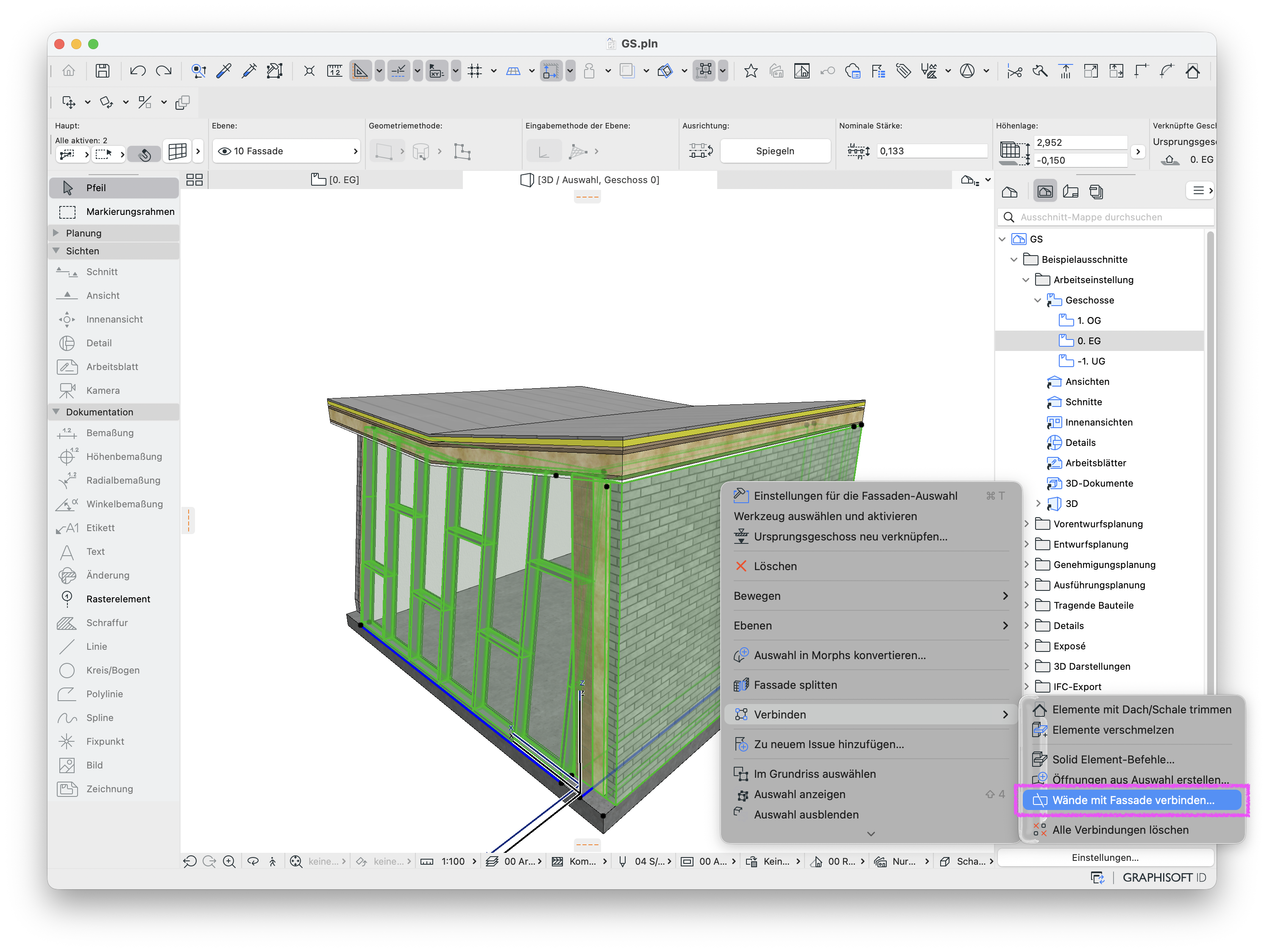

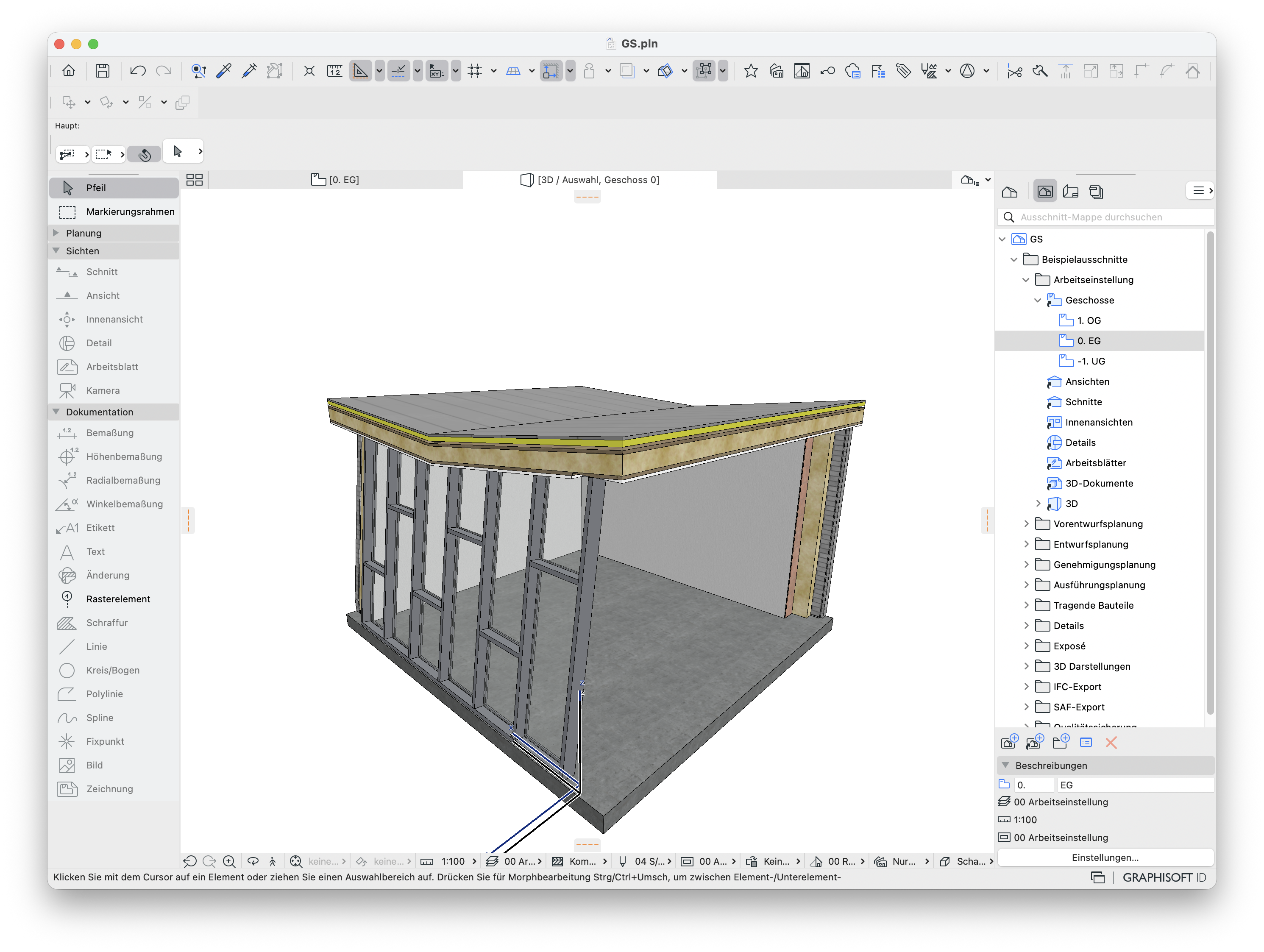

Es wird versucht, Elemente miteinander zu verbinden bzw. zu verschneiden – z. B. eine Fassade und eine Wand über Wände mit Fassade verbinden.... Nachdem der Befehl ausgeführt wurde, verschwindet eines der Elemente – z. B. die zu kürzende Wand.
Troubleshooting
1. Bestehende Verschneidungen und Verbindungen prüfen

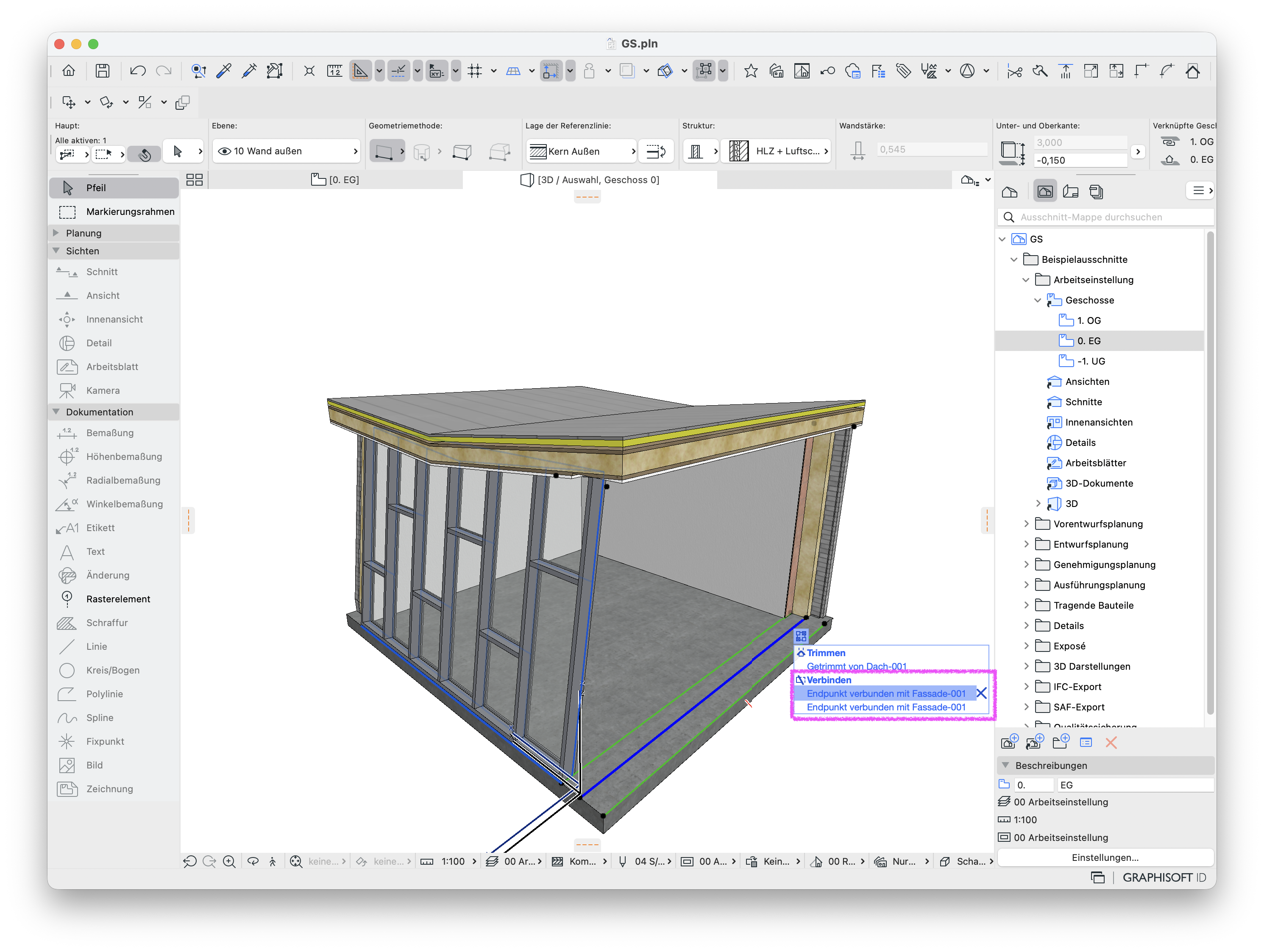

Wenn bereits vorhandene Verbindungen oder Verschneidungen, z. B. Solid‑Element‑Befehle oder Trimmen, auf ein Element angewandt sind und erneut mit denselben Elementen ein weiterer Befehl zum Verbinden/Verschneiden angewandt wird, können Elemente durch die vielen Befehle verschwinden.

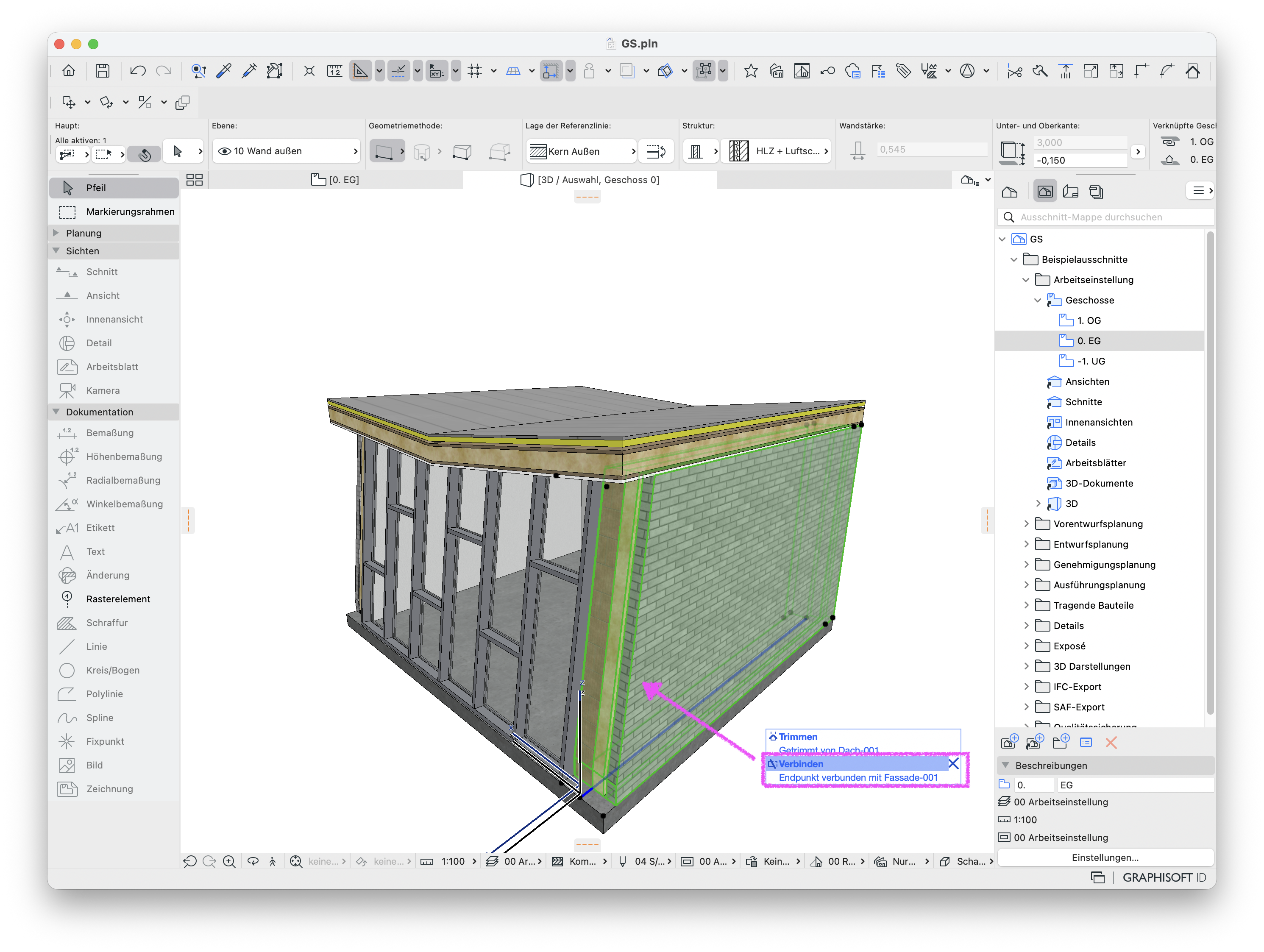

Die bestehenden Elementverbindungen müssen überprüft und ggf. falsche oder unnötige Verbindungen entfernt werden. Nachdem die Verbindungen auf die tatsächlich notwendigen und richtigen reduziert wurden, kann erneut der passende Verschneidungs‑ bzw. Verbindungsbefehl ausgeführt werden.
Hinweis:
Weitere Informationen zur Verwaltung von Elementverbindungen bietet die Archicad Hilfe.
Sollten Einzel-Dach-Verschneidungen vorliegen, müssen diese wie in Verschneidung lässt sich nicht entfernen beschrieben, aufgelöst werden.
2. Verschneidungs-Grundsätze beachten
Unter Umständen können Elemente durch die Verbindung nach Verschneidungs-Grundsätzen verschwinden. Abhängig vom gewählten Konstruktionselement entstehen automatische Verschneidungen über Kollision, Referenzlinie, Umwicklung, Solid-Element-Befehle und/oder Verbinden.
Hinweis:
Die Unterbindung von Verschneidungen zeigt der Artikel Verschneidung von Bauteilen unterbinden auf.
Wenn Dächer verwendet werden, ist der Trimmkörper für die Verschneidung ausschlaggebend. Ein zu kleiner Trimmkörper kann Wände ganz bzw. teilweise wegschneiden.
Konstruktionselemente, die sich überlappen, können zu ungewollten Öffnungen und verschwindenden Archicad Elementen führen.
