Problemstellung

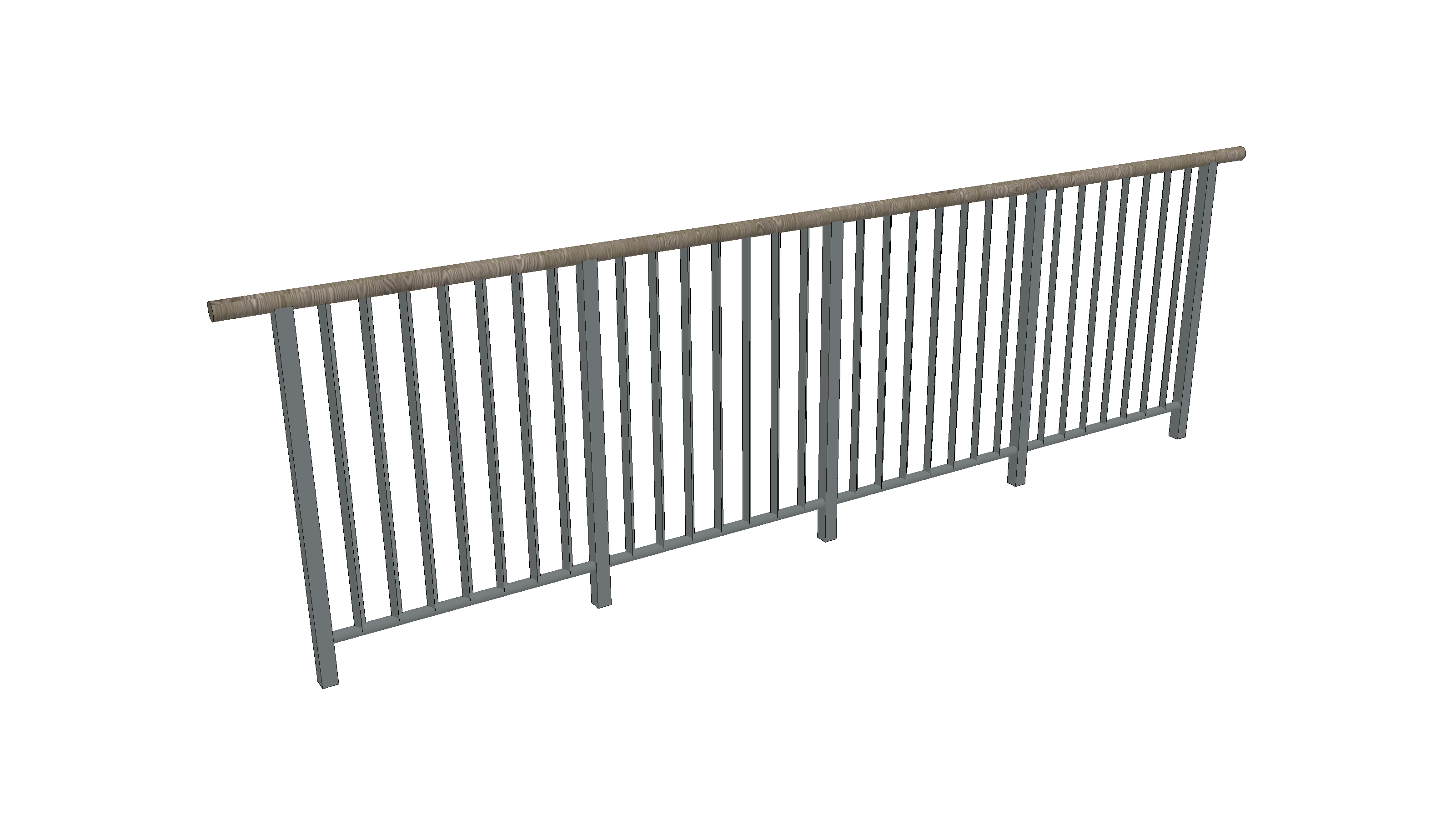

Die Geländerkomponenten wie Gurte, Geländerstäbe oder Paneele sollen durchgehend verlaufen und an den Pfosten vorbeigeführt werden, sodass die Pfosten von den Komponenten überdeckt werden.
Troubleshooting
1. Horizontalen Abstand definieren

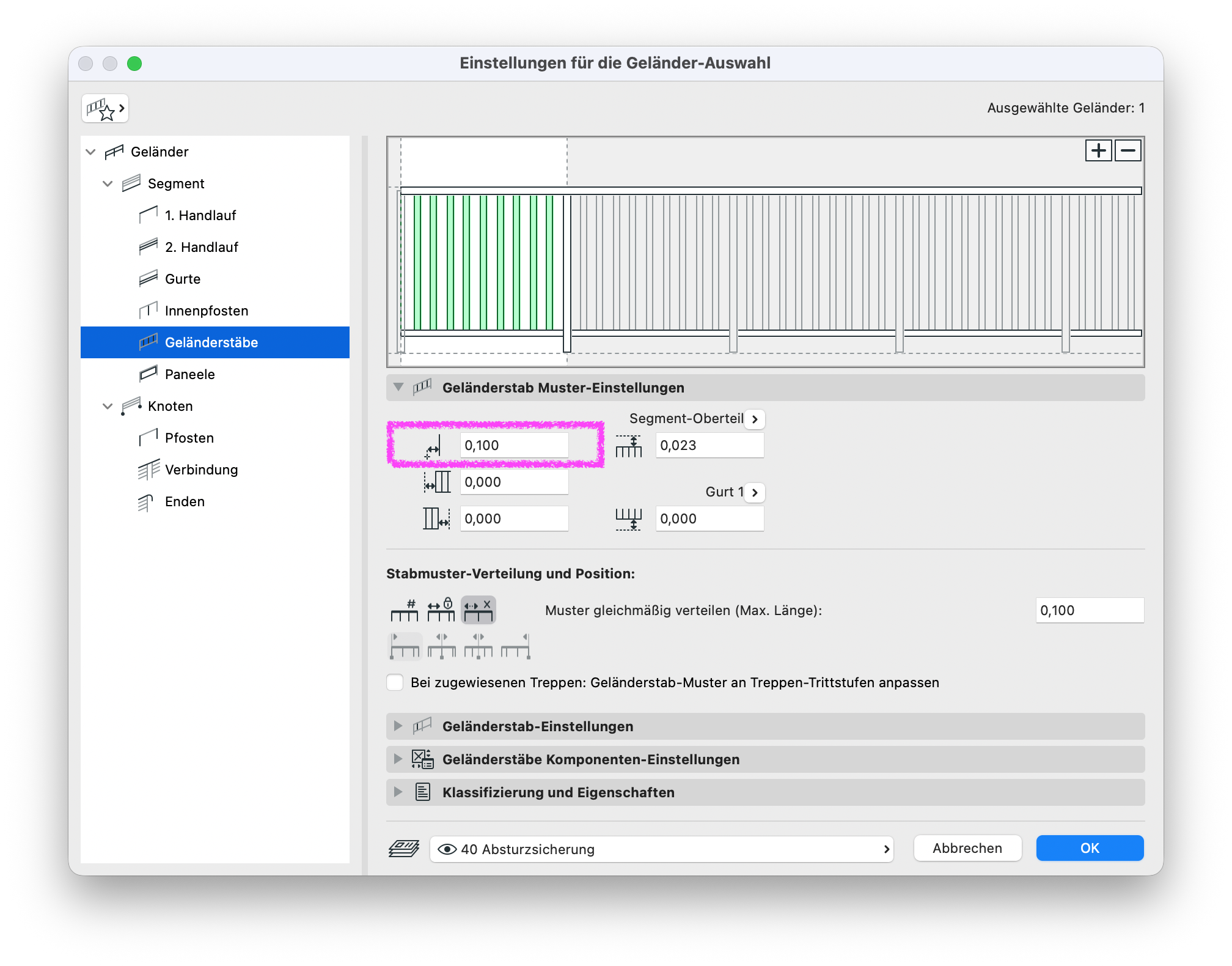

Einstellungen für die Geländer-Auswahl > Gurt Einstellungen/Geländerstab Muster-Einstellungen/Paneel-Einstellungen
Für die gewünschte Geländerkomponente, zum Beispiel für die Geländerstäbe, einen Wert für den Horizontalen Abstand definieren:
Hinweis:
Die Einstellung Horizontaler Abstand steht nur für Gurte, Geländerstäbe und Paneele zur Verfügung. Für Handläufe, Innenpfosten und Pfosten ist diese Funktion nicht verfügbar.
2. Segment bearbeiten

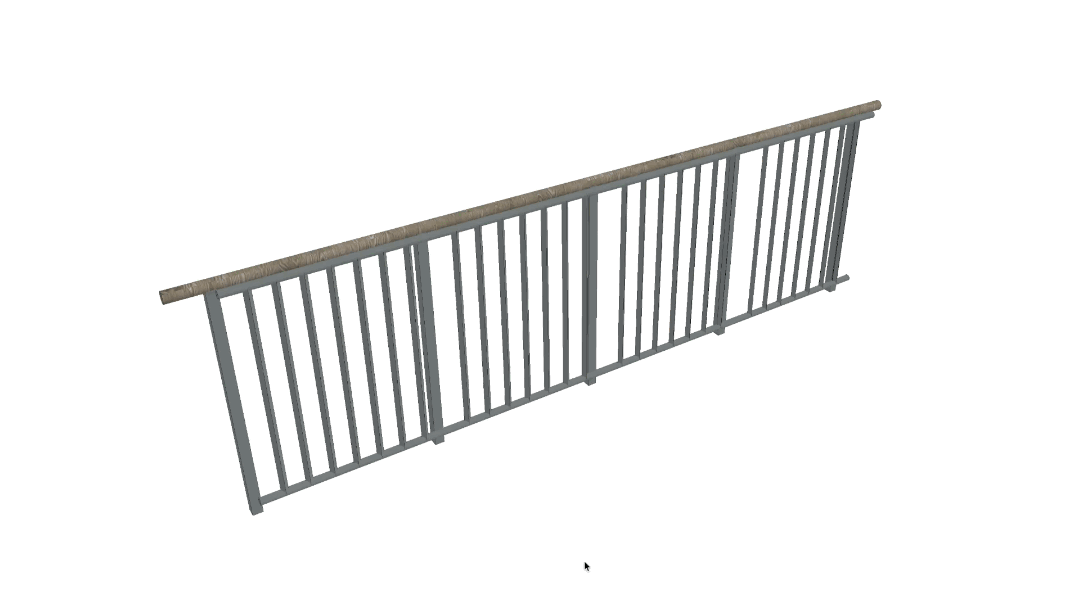

Damit die Komponenten mit gleichmäßigem Abstand entlang des Segments verteilt werden, sind die folgenden Arbeitsschritte auszuführen:
- Geländer markieren und über Bearbeiten den Bearbeitungsmodus aufrufen.
- Die Geländerstäbe auswählen und über das Kontextmenü (Rechtsklick) den Befehl Muster in Segmentlänge umwandeln ausführen.
- Alle Segmentlängen bis auf eine Segmentlänge löschen.
- Die verbleibende Segmentlänge auswählen.
- Den Knotenpunkt der Segmentlänge anwählen.
- In der Pet-Palette den Befehl Länge ändern aktivieren.
- Die Segmentlänge auf die gewünschte Länge strecken.
Hinweis:
Die oben beschriebenen Arbeitsschritte können für Paneele analog ausgeführt werden.
Wie man die Position von Geländerkomponenten über den Profilursprung steuern kann, erläutert dieser Artikel.
