Problemstellung

Das Fenster bzw. der Fensterrahmen fehlen in der Darstellung, wenn der Schnitt geöffnet wird. Obwohl die Fenster komplett oder nur in bestimmte Bereiche nicht sichtbar sind, kann das Fenster ausgewählt und als Element angezeigt werden.

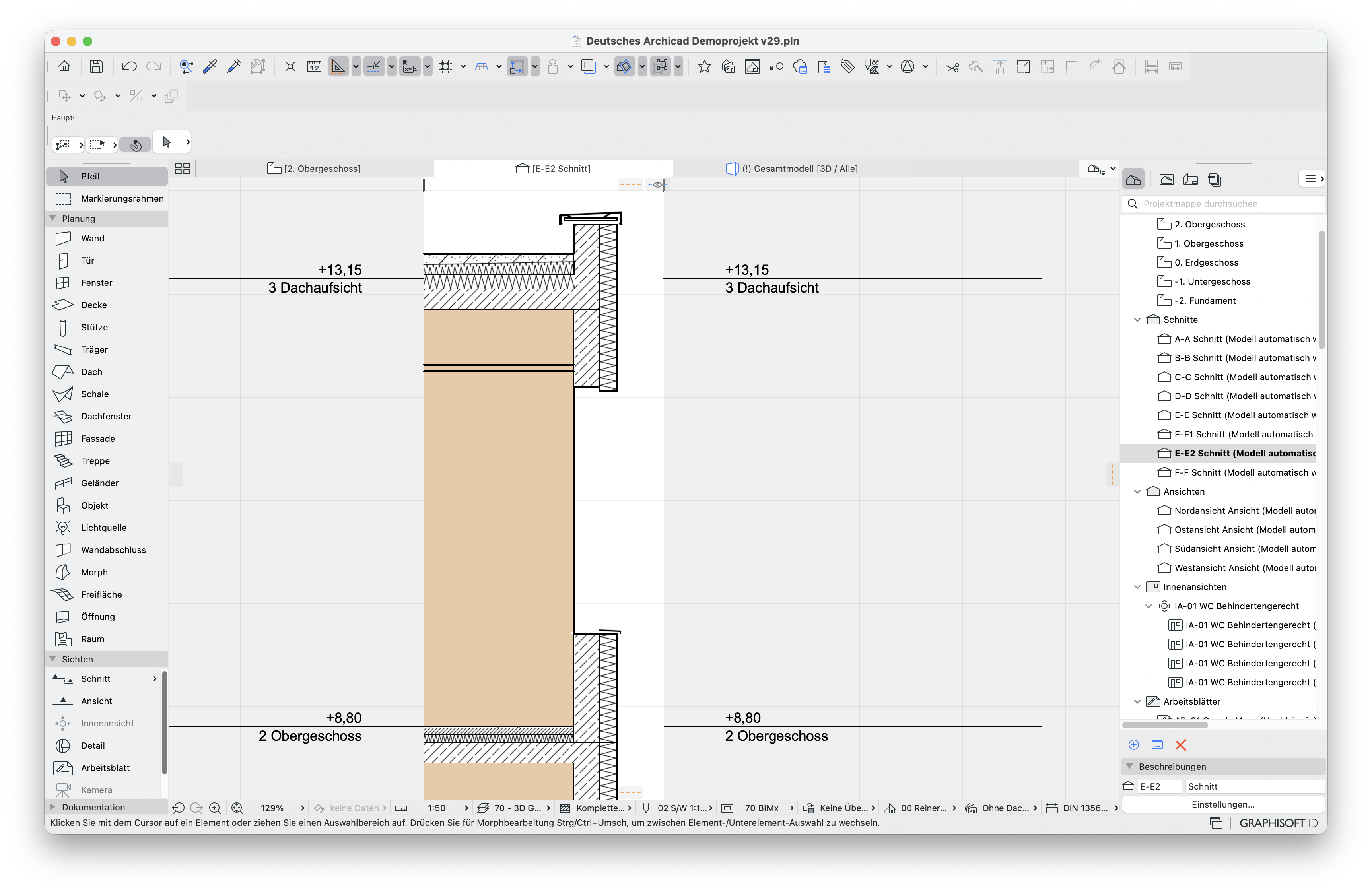

Schnittdarstellung eines mehrgeschossigen Wand‑ und Dachaufbaus, im geöffneten Schnitt E‑E2 fehlt der Fensterrahmen im Schnitt.

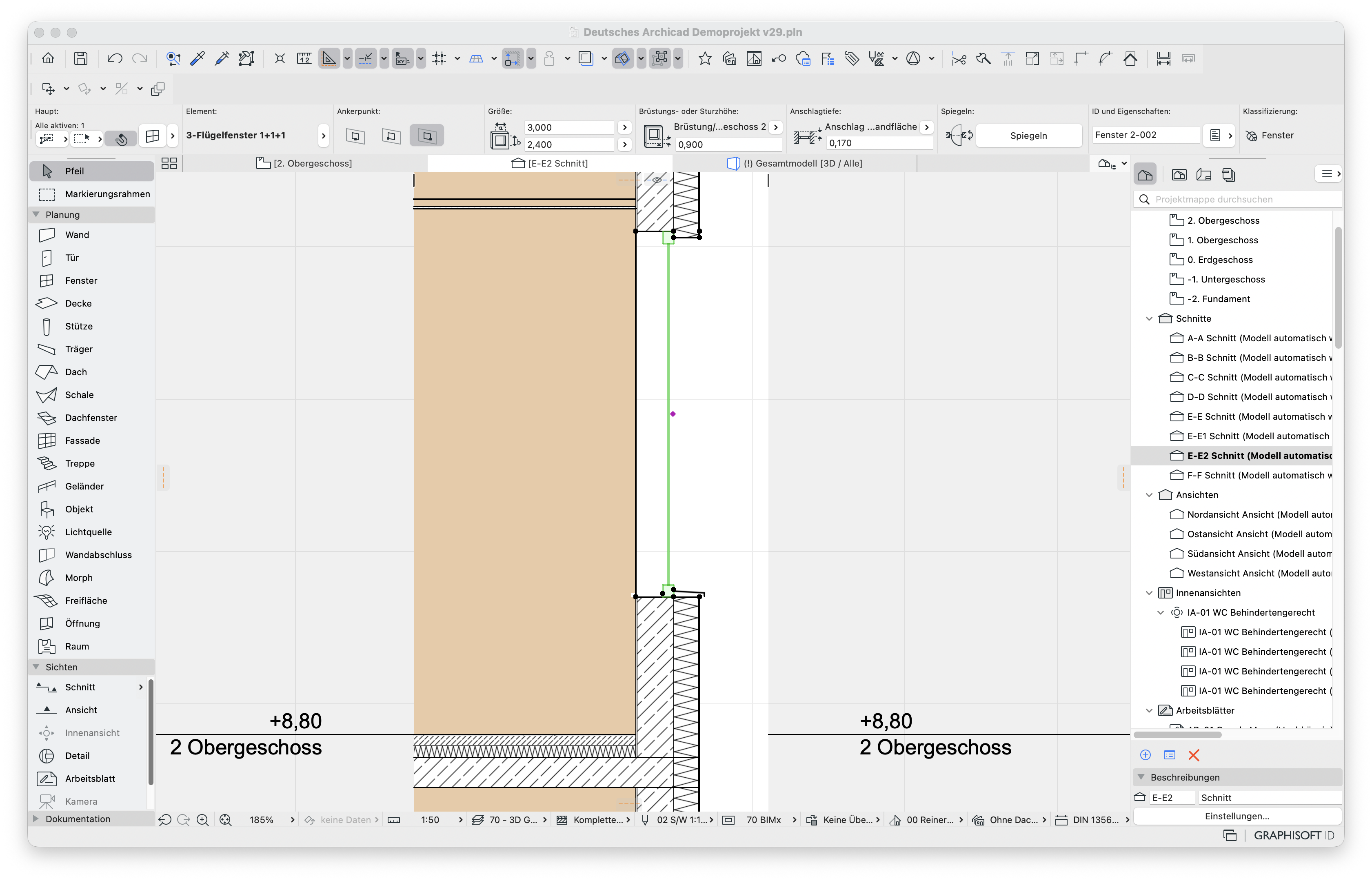

Schnittdarstellung des Wand‑ und Dachaufbaus im Schnitt E‑E2, das Fenster ist im Schnitt unsichtbar aber über eine grüne Auswahlkontur als ausgewähltes 3‑Flügelfenster erkennbar.

Im 3D-Modell und im Grundriss wird das Fenster regulär angezeigt. Es wird nicht über die Ausschnitts-Einstellungen – Ebenenkombination, Modelldarstellung, Umbau-Filter, Grafische Überschreibung oder Variantenplanung – ausgeblendet.

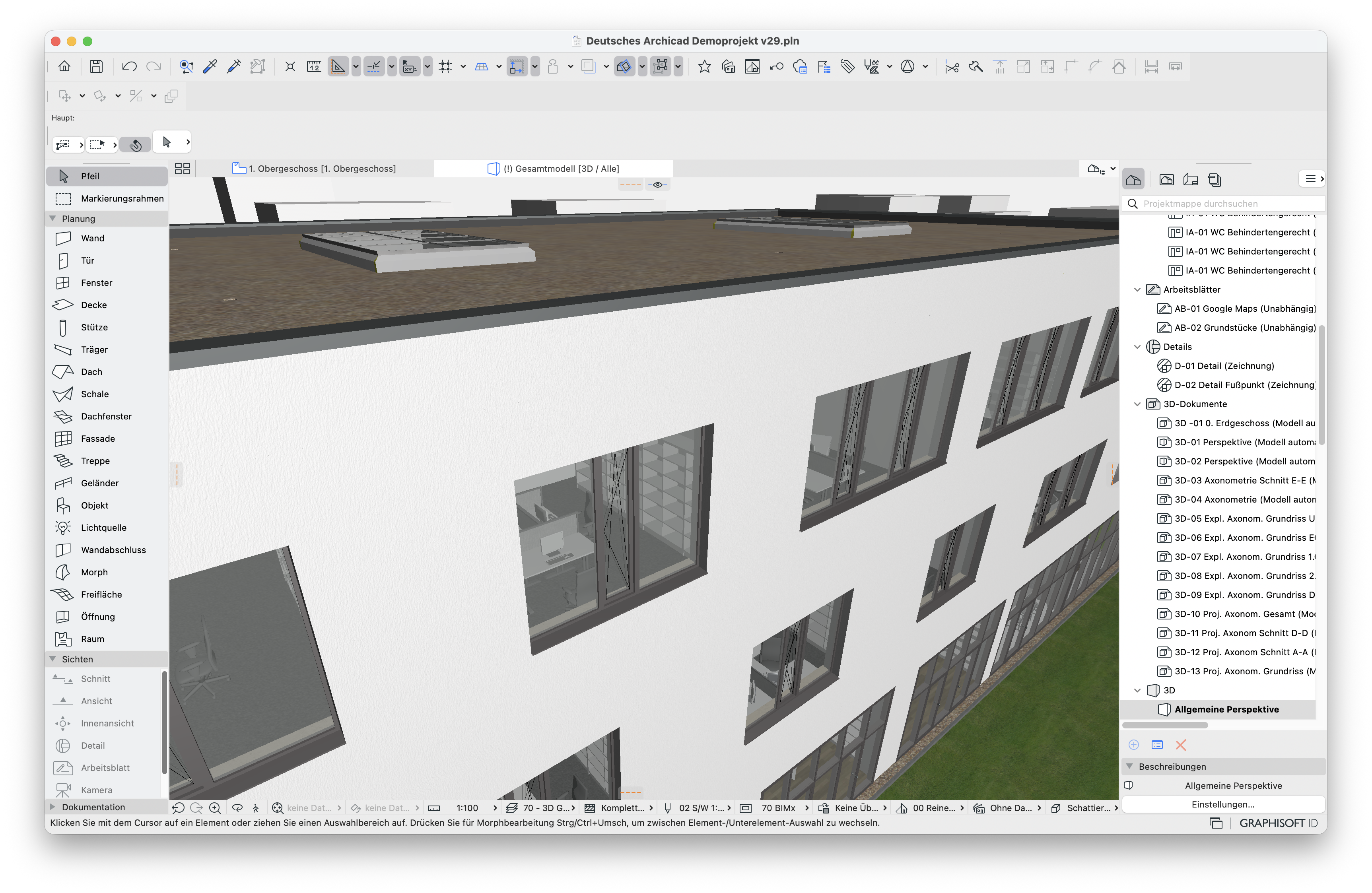

3D‑Ansicht der Außenfassade mit mehreren Fenstern, das betroffene Fenster wird in der Ansicht korrekt mit Rahmen und Verglasung dargestellt.

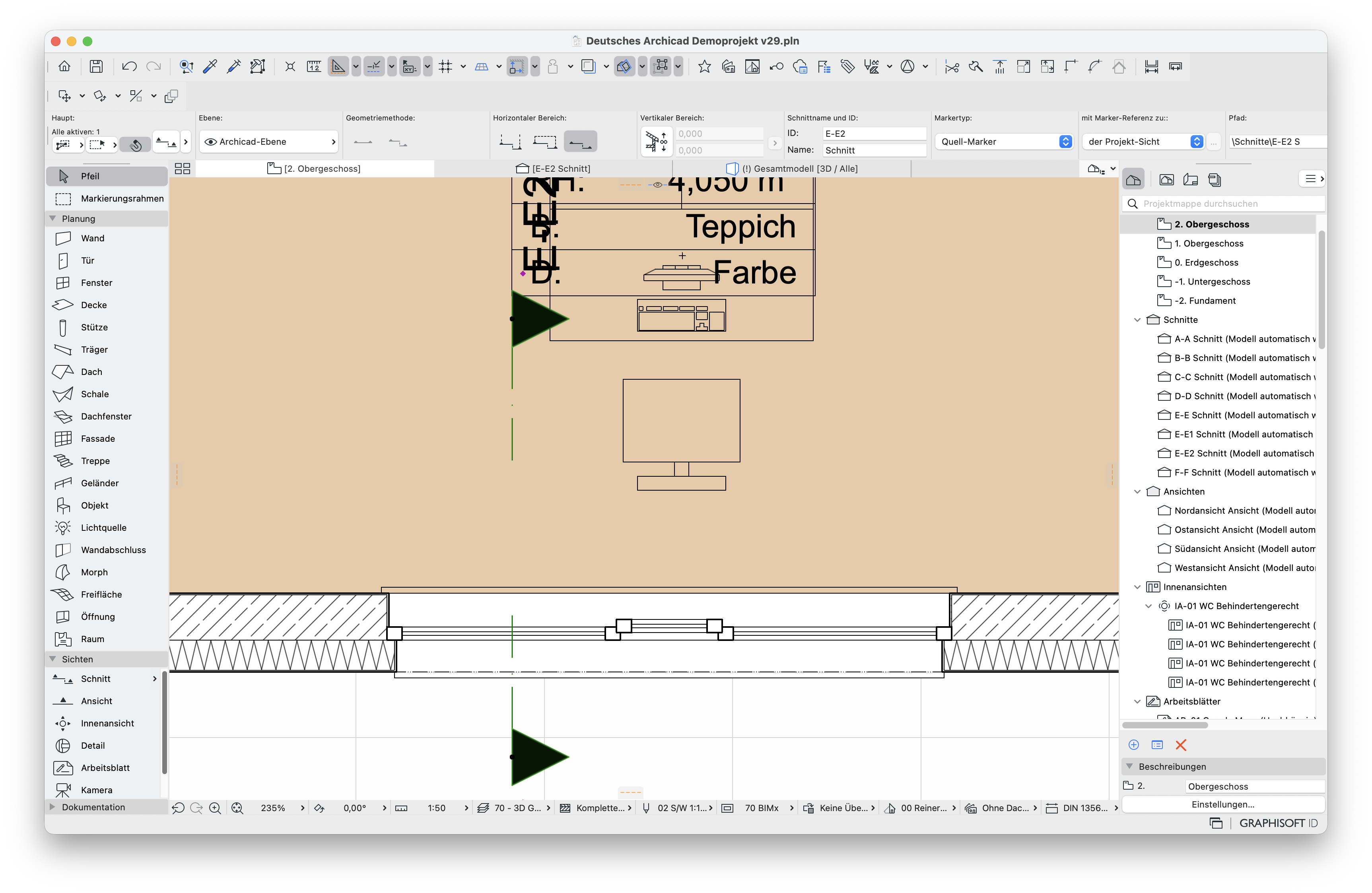

Grundrissdarstellung des betroffenen Geschosses, das Fenster wird im Grundriss vollständig mit Rahmen und Öffnungsdarstellung angezeigt und ist entlang der Schnittachse des Schnitts E‑E2 korrekt sichtbar.

Troubleshooting

Doppelte Fenster löschen

In vielen Fällen entsteht die fehlende Schnittdarstellung, weil sich mehrere Fenster an derselben Position überlagern, da z. B. eine Wand in der Höhe kopiert wurde, die Fenster jedoch auf der ursprünglichen Höhenposition zurückgeblieben sind. Der Artikel Fenster und Türen bleiben nach Verschieben der Wand zurück beschreibt die Ursachen für die zurückgebliebenen Fenster.

Durch die Kollisionserkennung unter Planung > Modellüberprüfung > Kollisionserkennung... können schnell überlappende Elemente identifiziert werden. Der Artikel Kollisionsprüfung - Doppelte Elemente bietet hierzu weitere Informationen.

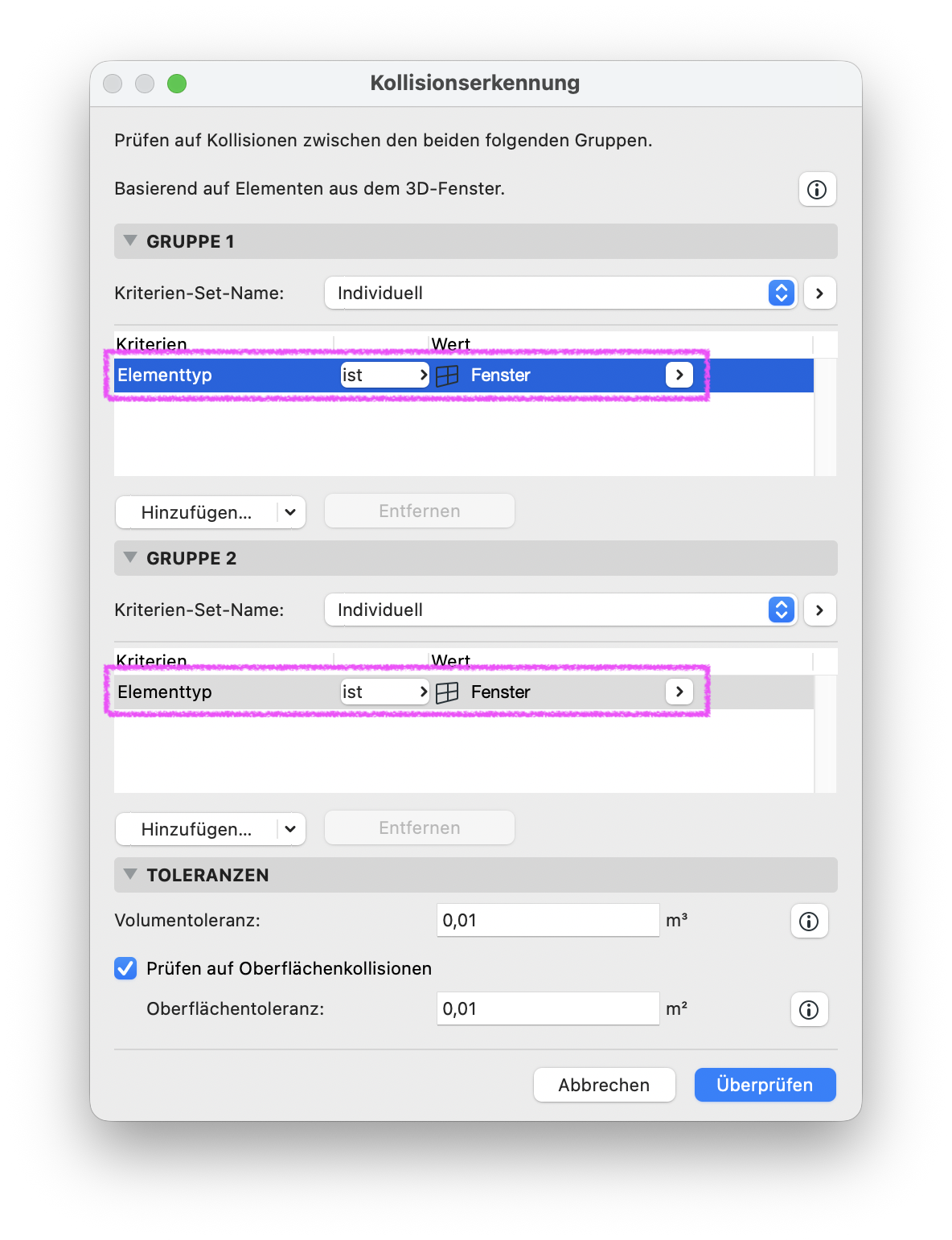

Dialog Kollisionserkennung mit zwei Gruppen, in beiden Gruppen ist als Kriterium Elementtyp ist Fenster eingestellt um Kollisionen zwischen überlappenden Fenstern zu finden.

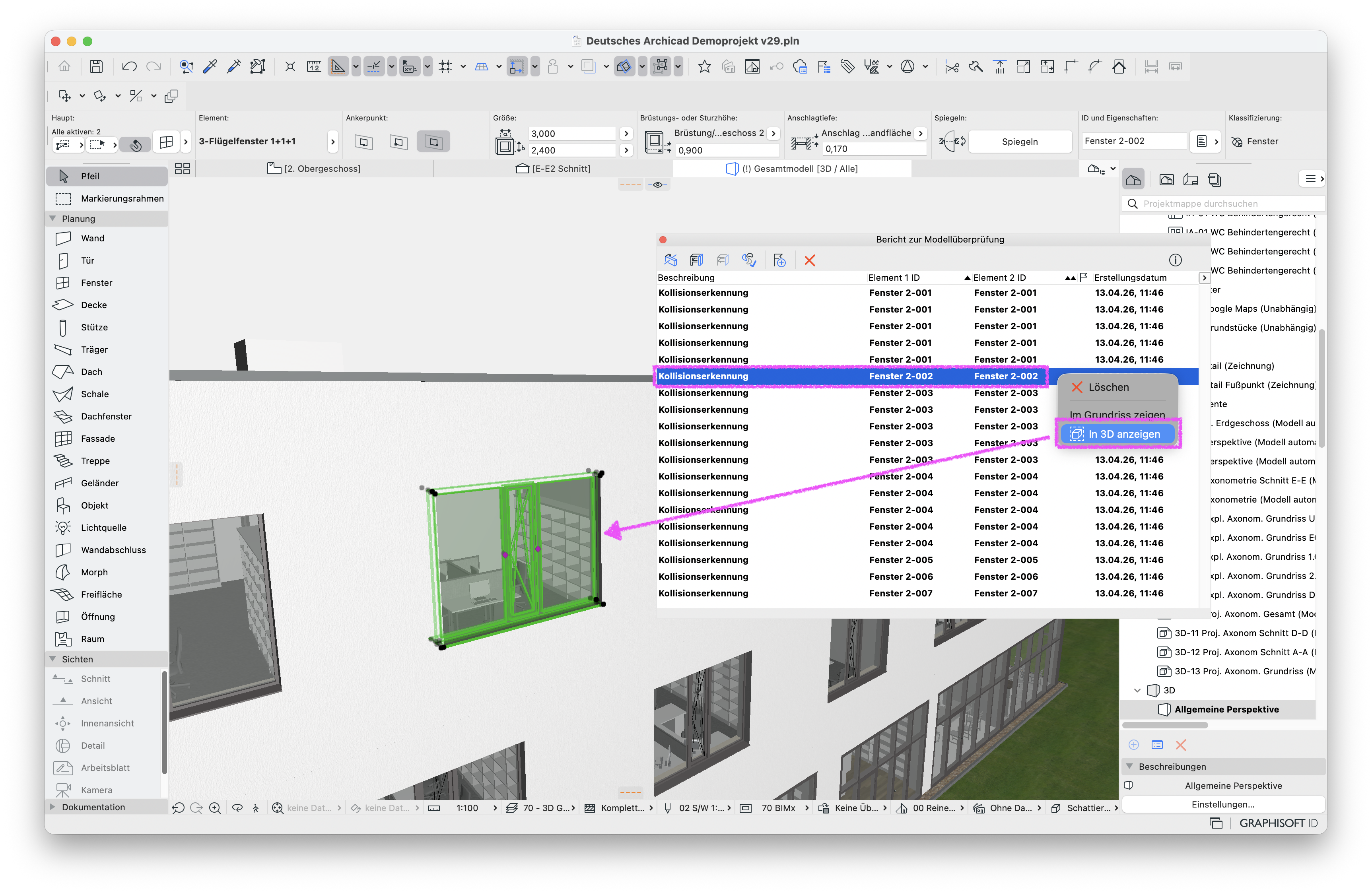

3D‑Ansicht der Fassade mit grün markiertem Fenster, daneben zeigt der Dialog Bericht zur Modellüberprüfung mehrere gefundene Kollisionen zwischen überlappenden Fenstern und die Option Im 3D anzeigen für die ausgewählte Kollision.

Wenn eines der doppelten Fenster gelöscht wird, wird das verbleibende Fensterelement im Schnitt wieder vollständig dargestellt.

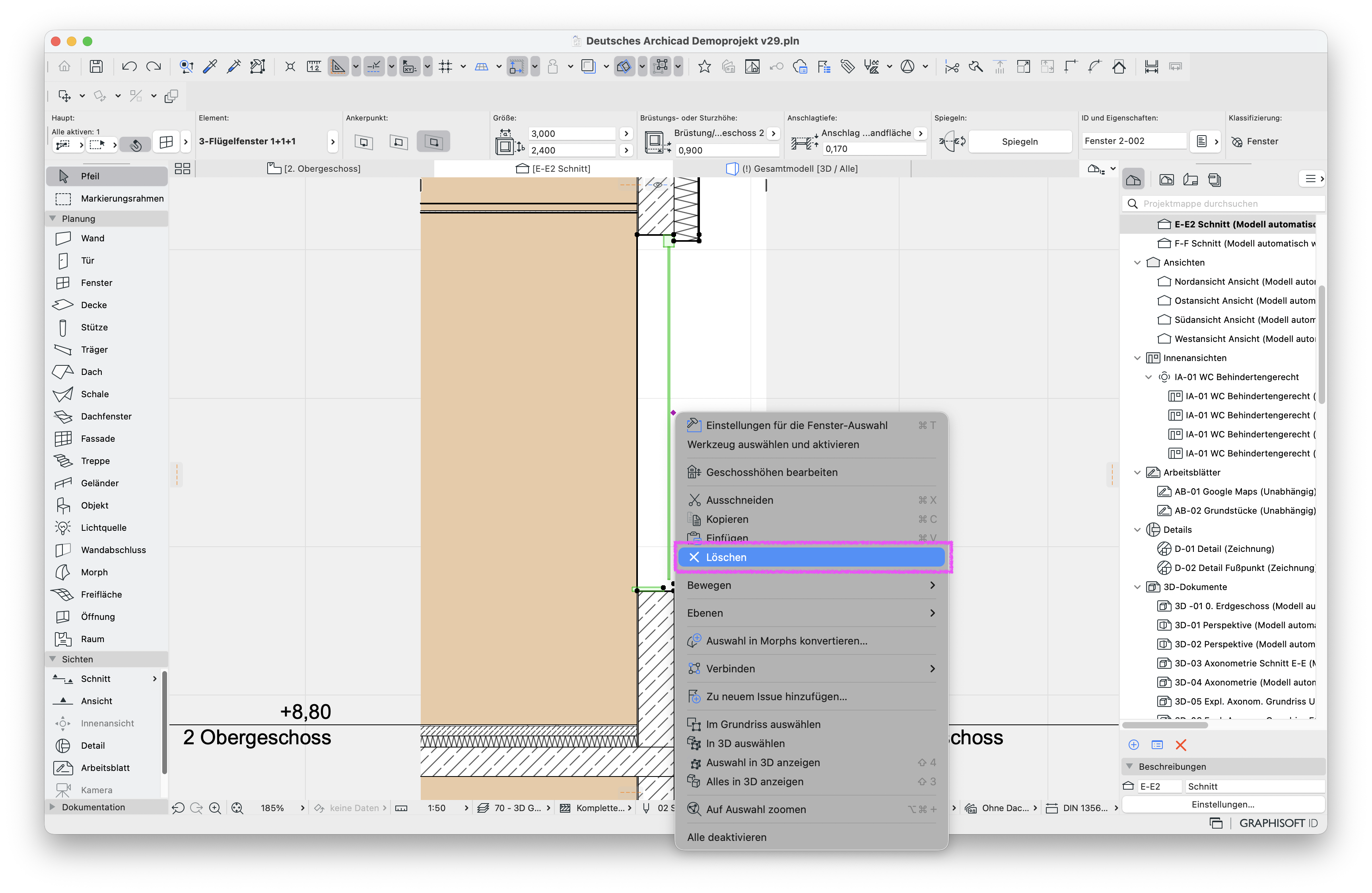

Schnittdarstellung des Wandaufbaus im Schnitt E‑E2, im Kontextmenü des ausgewählten Fensters ist der Befehl Löschen hervorgehoben um eines der überlappenden Fenster zu entfernen und die Darstellung im Schnitt zu korrigieren.

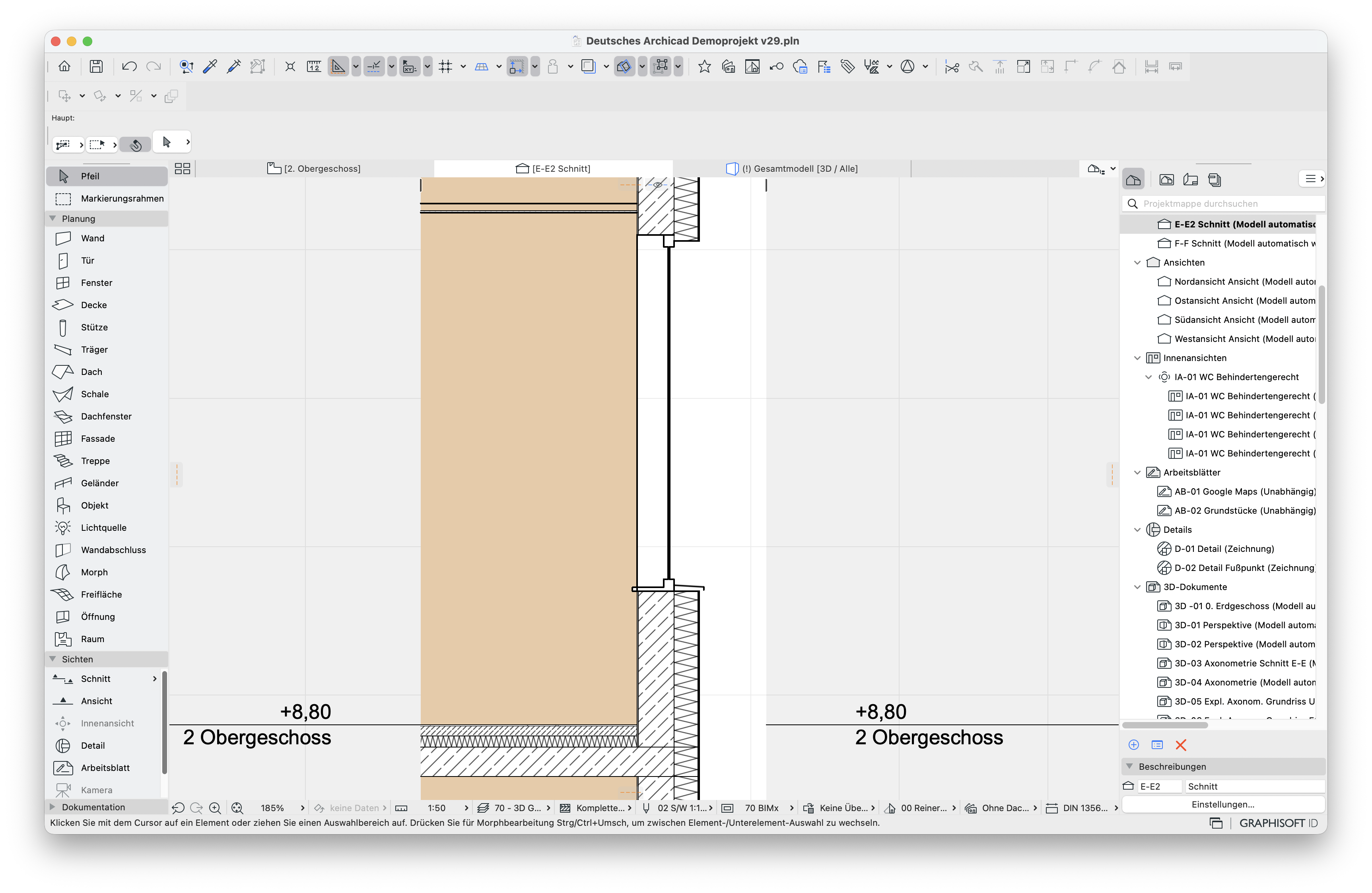

Schnittdarstellung eines mehrgeschossigen Wand‑ und Dachaufbaus, im korrigierten Schnitt E‑E2 wird der Fensterrahmen nach dem Löschen des doppelten Fensters wieder vollständig dargestellt.
