Problemstellung

Individuelle Bibliothekselemente bzw. Komponenten für 3D-Bauteile, z. B. Geländerpfosten für Geländer, werden im Grundriss nicht oder nicht wie gewünscht dargestellt.

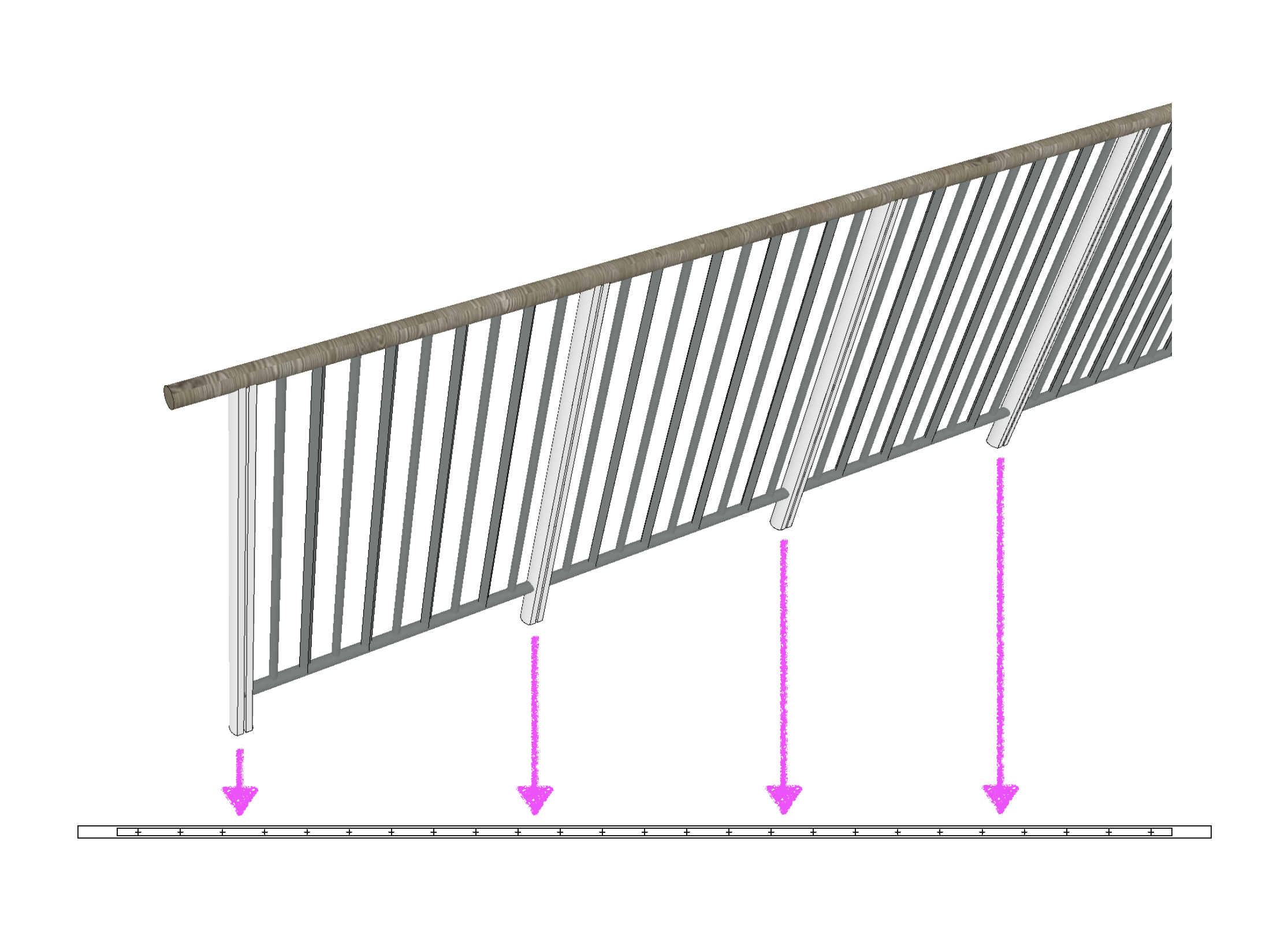

3D-Darstellung eines Geländers mit mehreren Stützen, die entlang einer Linie bzw. eines Rasters ausgerichtet sind; Pfeile markieren die Positionierung der Geländerstützen auf den zugrunde liegenden Referenzpunkten.

Troubleshooting

1. Objekt öffnen

Ablage > Bibliotheken und Objekte > Objekt öffnen…

Menübefehl Objekt öffnen... wählen.
Im Dialogfenster Bibliothekselement öffnen das entsprechende Objekt auswählen.
Mit dem Button Öffnen bestätigen.

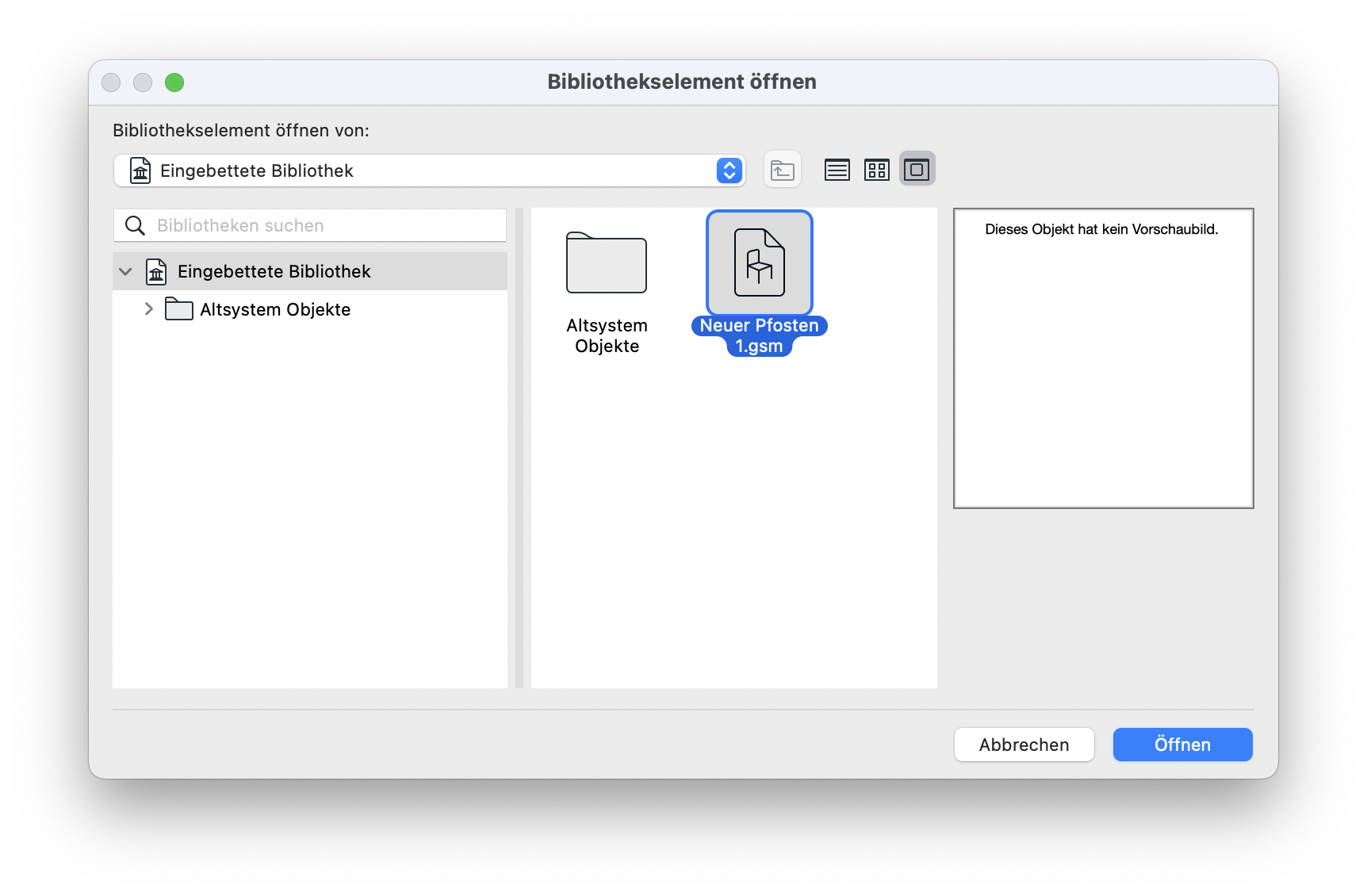

Dialog „Bibliothekselement öffnen“ mit Auswahl eines GDL-Objekts aus der eingebetteten Bibliothek; ausgewählt ist die Datei „Neuer Pfosten 1.gsm“, für die kein Vorschaubild vorhanden ist.

2. 2D-Symbol bearbeiten

Im Dialogfenster des Objekts den Reiter 2D Symbol öffnen:

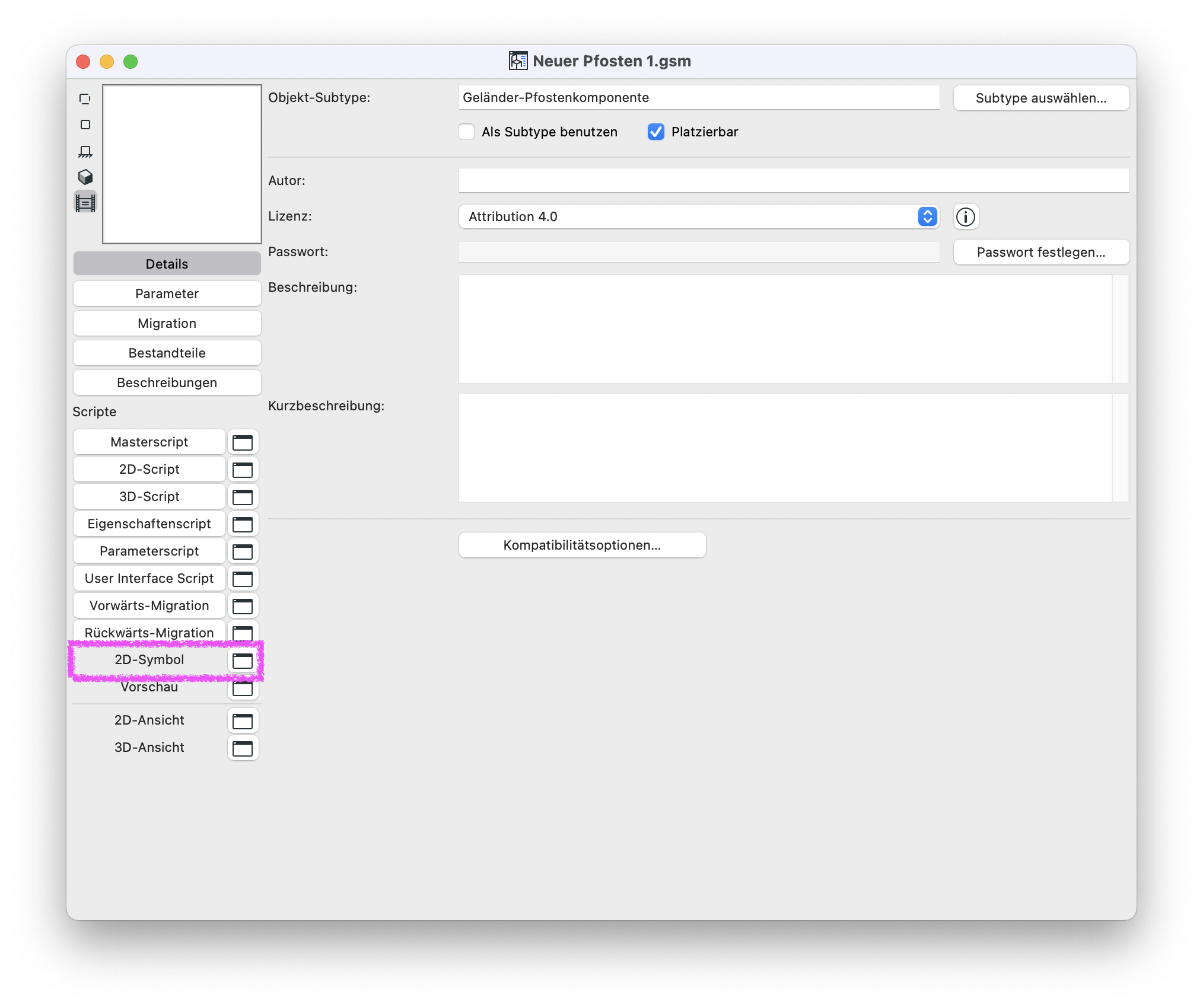

GDL-Editor eines Bibliothekselements „Neuer Pfosten 1.gsm“ mit ausgewähltem Bereich 2D-Symbol, in dem das 2D-Darstellungsskript des Objekts bearbeitet werden kann.

Das gewünschte Symbol mit den verfügbaren 2D-Werkzeugen - Text, Schraffur, Linie, Bogen/Kreis, Spline und Polygon - erstellen oder anpassen:

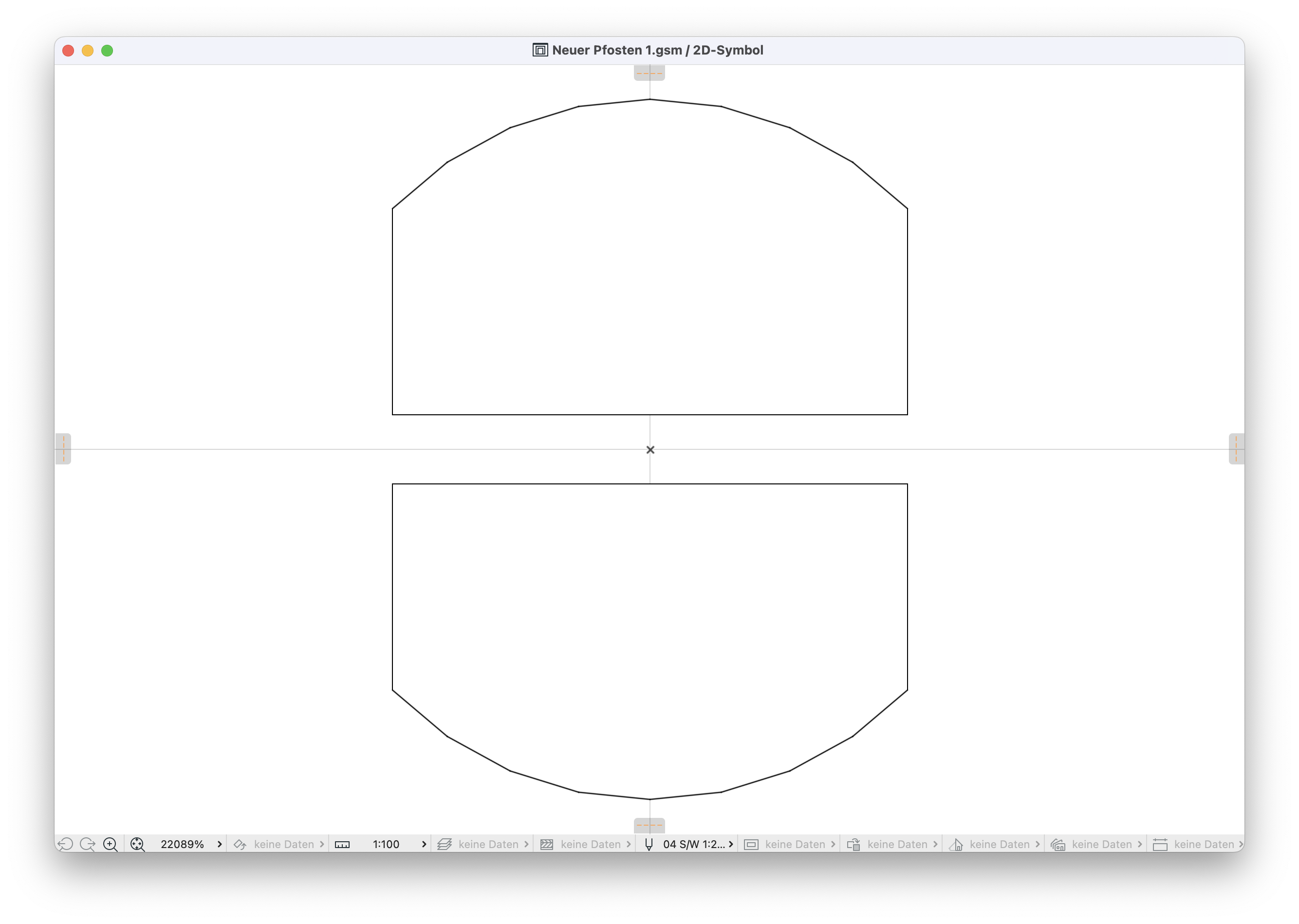

2D-Symbol-Editor eines GDL-Objekts mit gezeichneter Pfostengeometrie als polygonale Kontur und zentralem Referenzpunkt für die Platzierung im Grundriss.

Hinweise:

Das Fixpunkt-Werkzeug kann zur Erstellung des Symbols verwendet werden, die Fixpunkte werden jedoch im 2D-Symbol nicht angezeigt und stehen daher nicht zum Ausrichten von Elementen oder zum Fangen von Bemaßungen zur Verfügung.
Sicherstellen, dass die Geometrie korrekt ausgerichtet ist, wie auch im 3D. Im Register 2D-Symbol zeigt die X-Achse nach rechts und die Y-Achse nach oben. In diesem Fall sollte die Y-Achse parallel zur Referenzlinie des Geländers verlaufen und der Ursprung in der Mitte liegen.

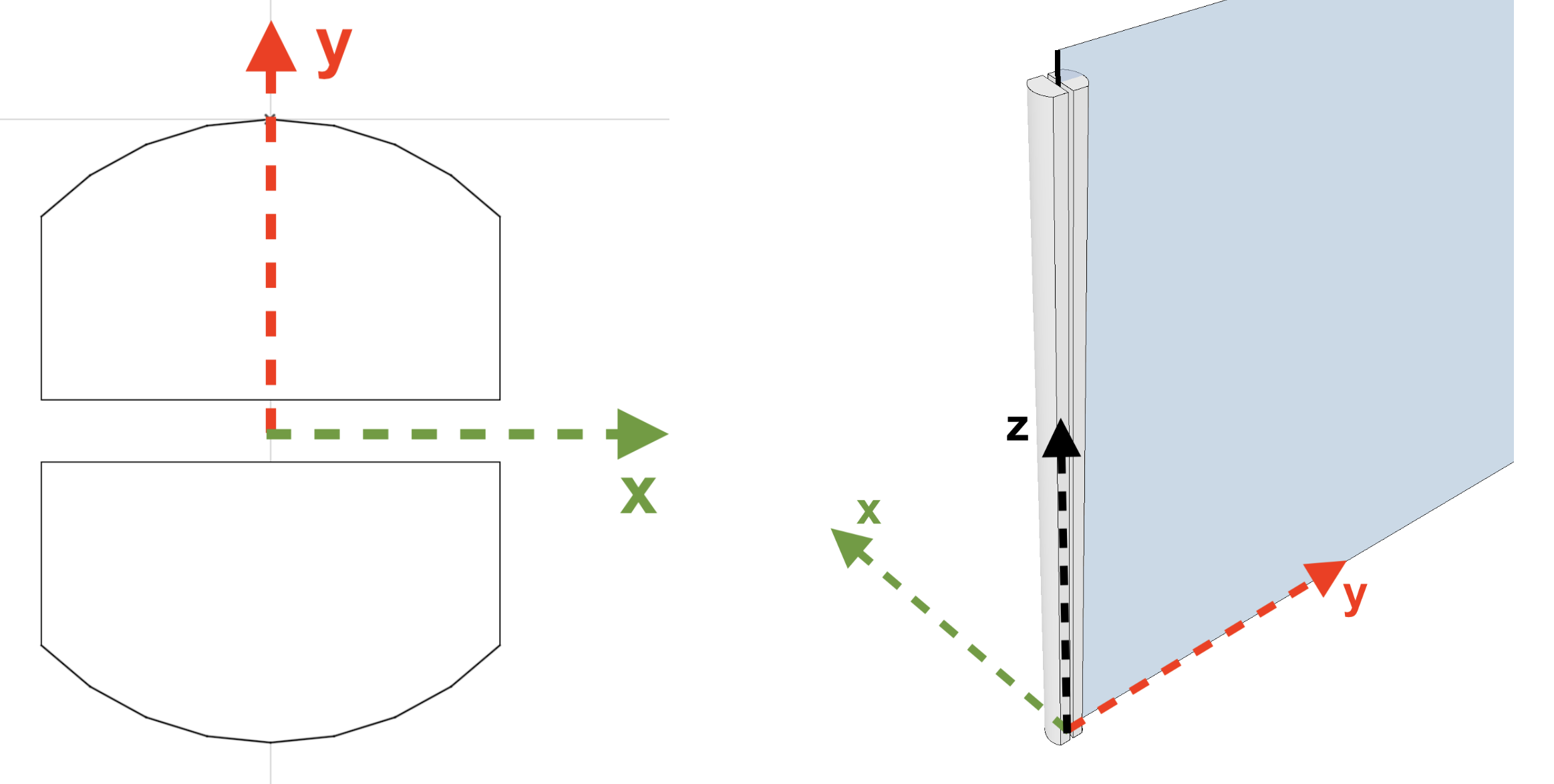

Darstellung des Koordinatensystems eines GDL-Objekts: 2D-Symbol mit X- und Y-Achse sowie zugehörige 3D-Ausrichtung mit X-, Y- und Z-Achse zur korrekten Positionierung und Orientierung im Modell.

3. 2D-Script anpassen

Im Dialogfenster den Reiter 2D-Script öffnen:

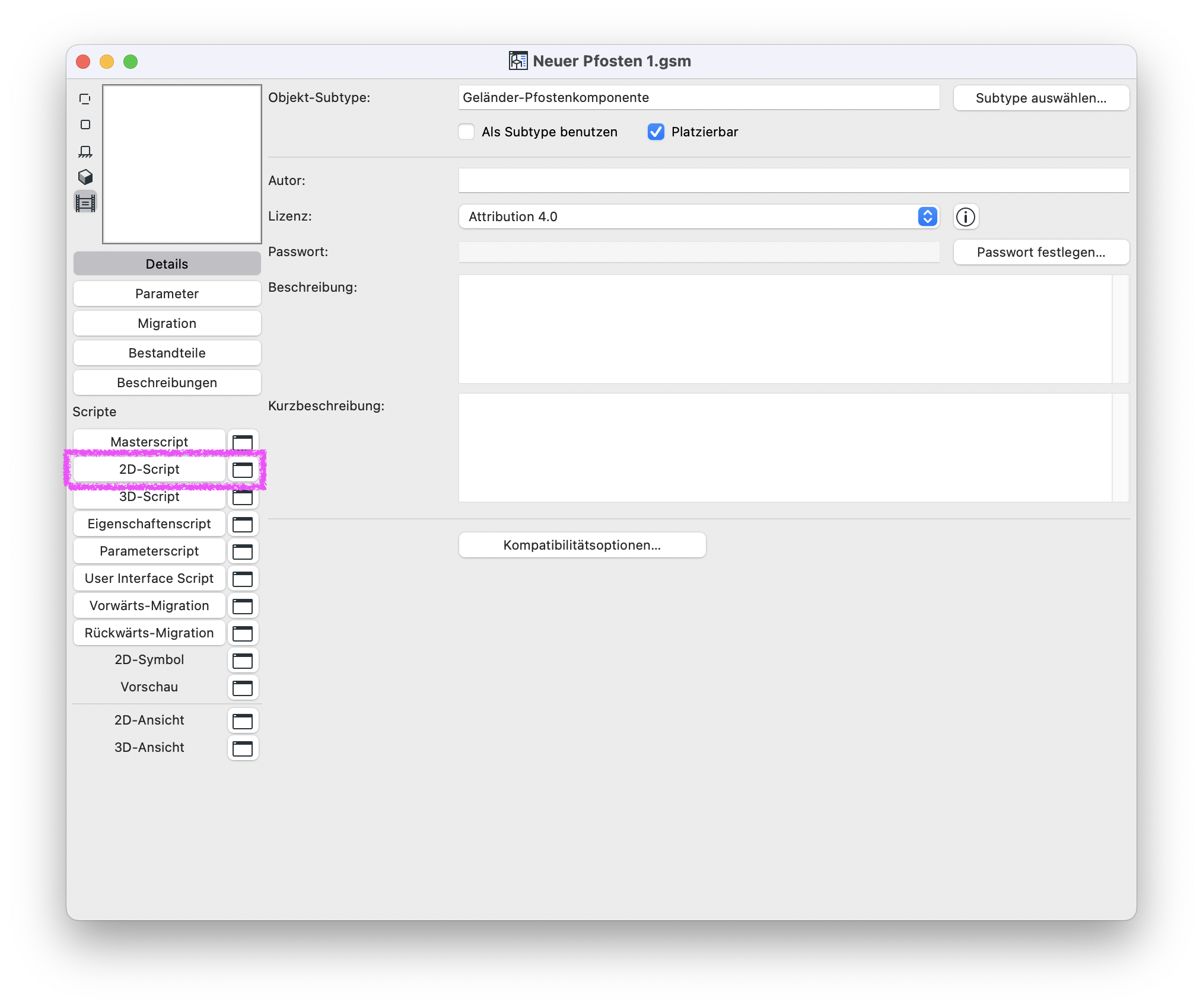

GDL-Editor eines Bibliothekselements mit hervorgehobenem 2D-Script, in dem die 2D-Darstellung des Objekts über GDL-Code definiert wird.

Im Skript in der ersten Zeile fragment2 1, 0 eintragen, um das 2D-Symbol als 2D-Ansicht zu definieren.

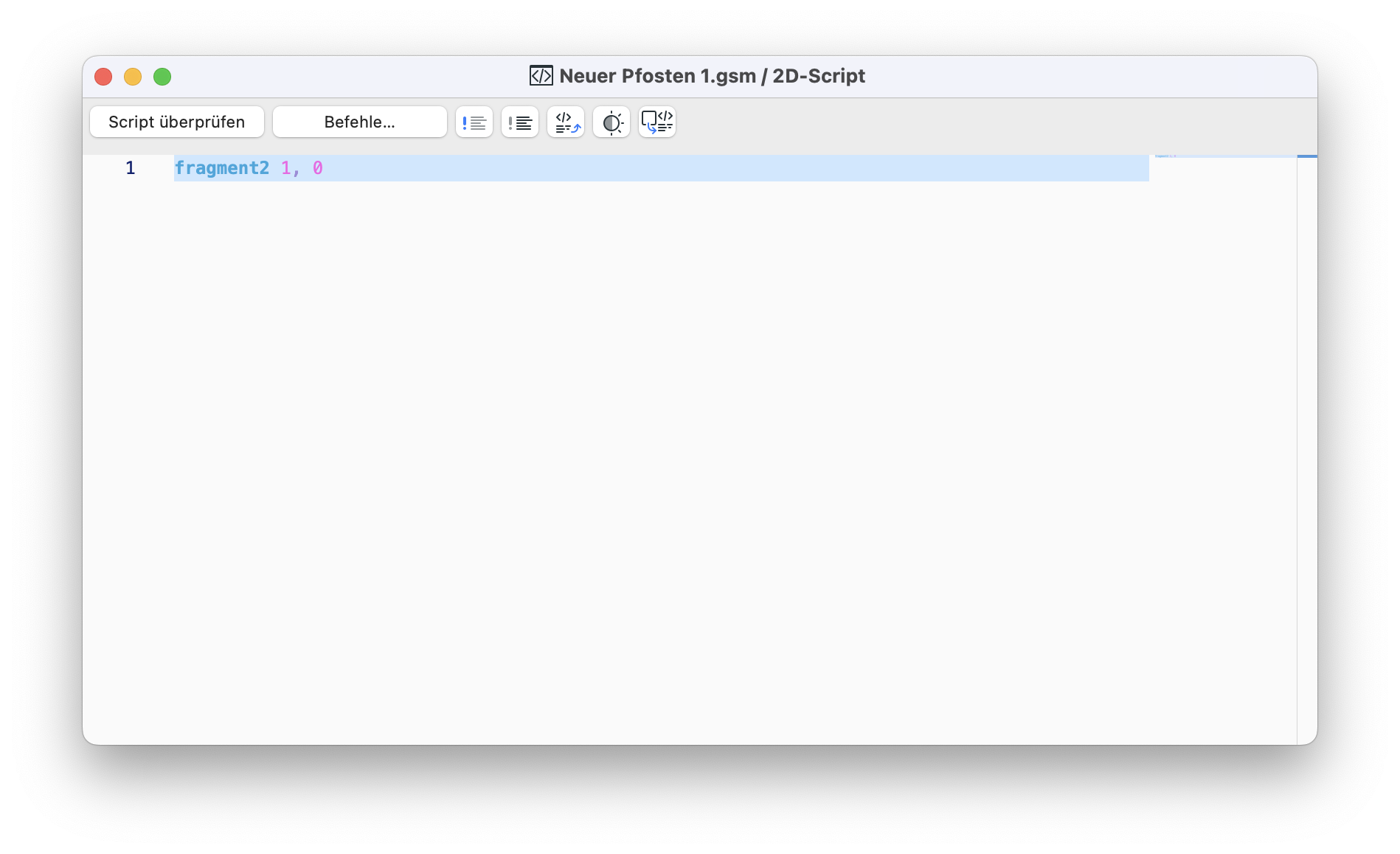

GDL-2D-Script-Editor eines Bibliothekselements mit einfachem Befehl zur Definition des 2D-Symbols über ein Fragment.

Hinweis:

Öffnet man nun den Reiter 2D-Ansicht, ist das vorher im Reiter 2D-Symbol definierte Symbol sichtbar.

4. Objekt speichern und Darstellung prüfen

Das Objekt speichern bzw. das Dialogfenster schließen. Anschließend prüfen, ob die individuellen Komponenten im Grundriss wie gewünscht dargestellt werden.

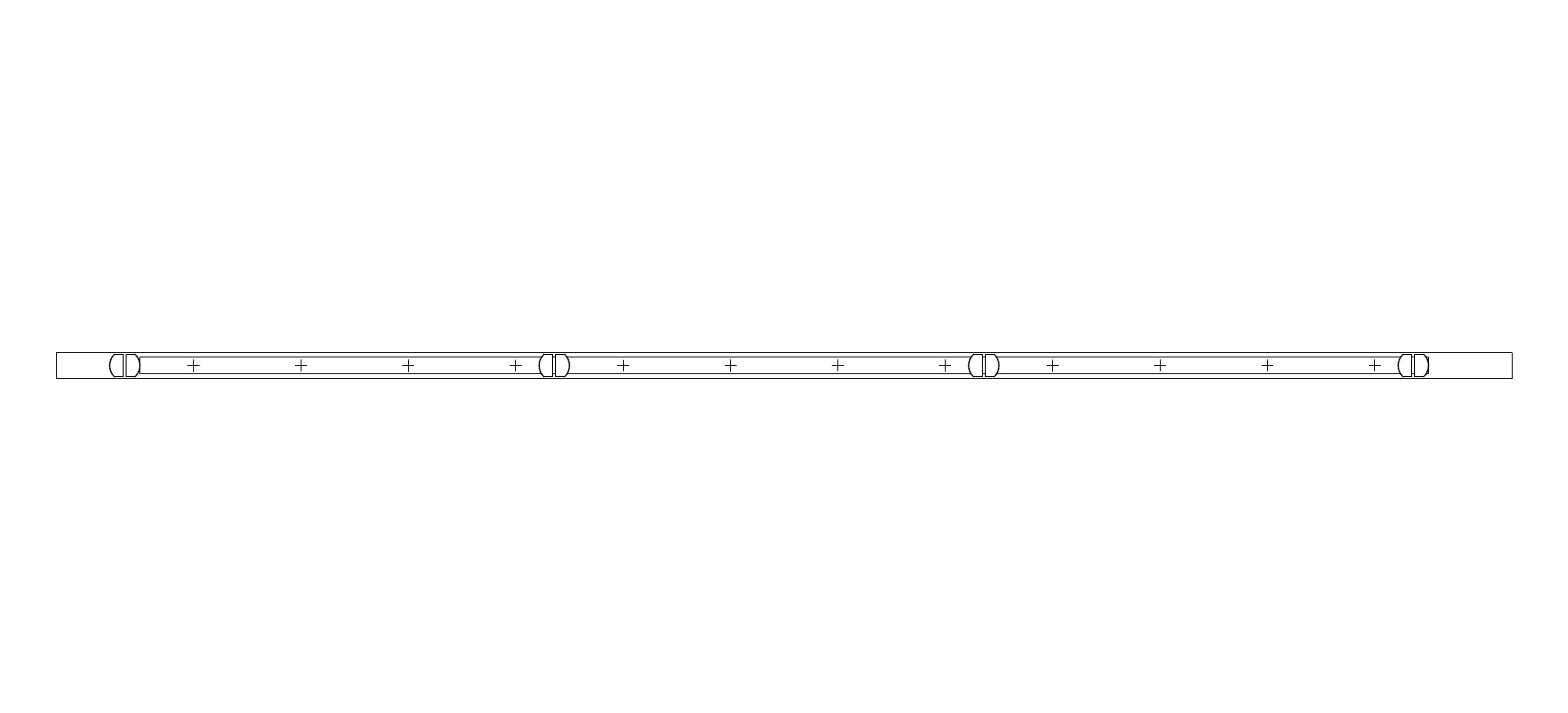

Lineare 2D-Darstellung eines Geländers mit regelmäßig angeordneten Pfosten und Markierungen entlang einer Achse.
