Problemstellung

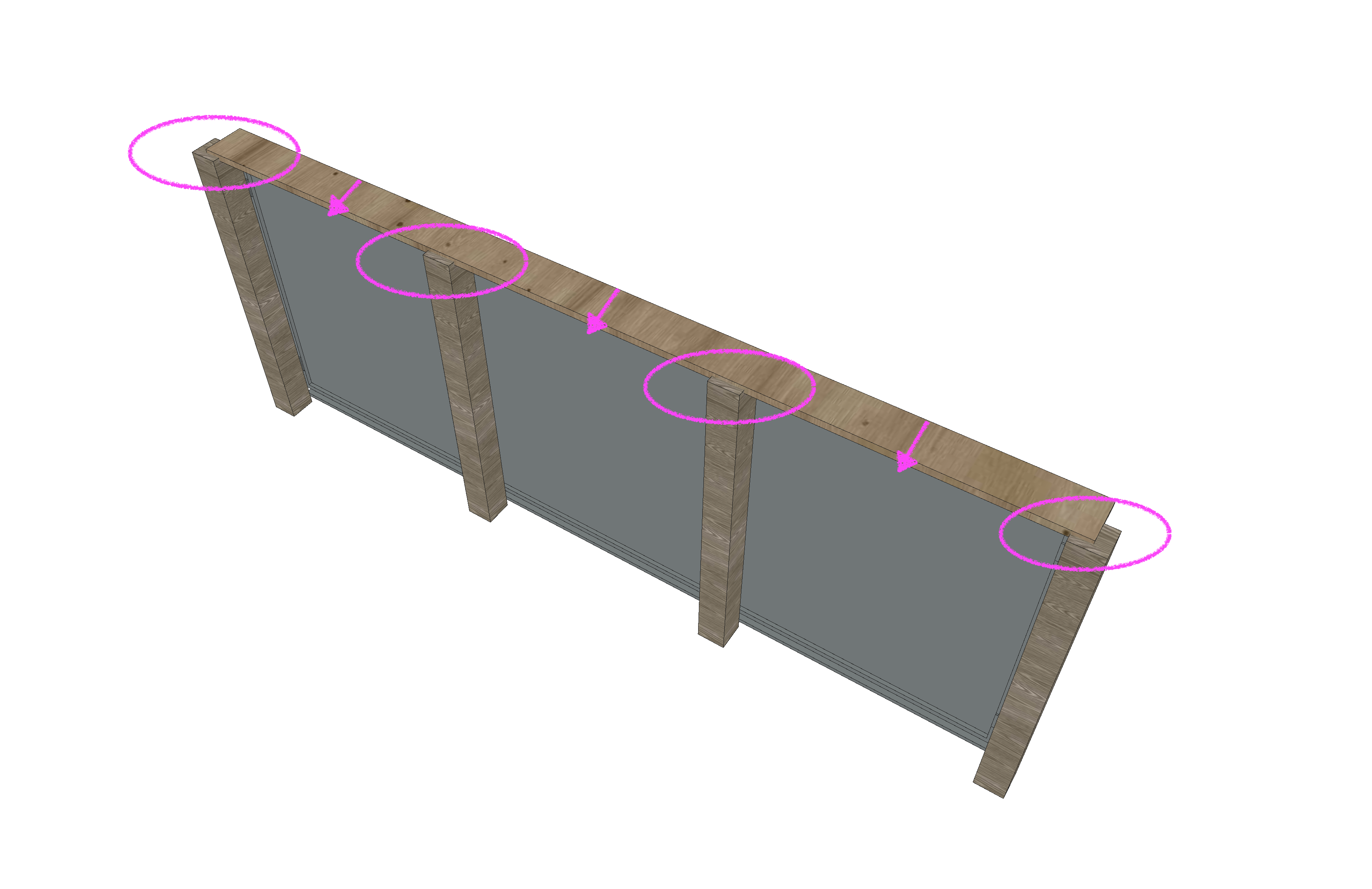

Bei einer Maßänderung verschiebt sich die Geländerkomponente wie Handlauf, Gurt, Geländerstab oder Pfosten ungewollt, weil sie sich symmetrisch um ihren Mittelpunkt skaliert. Ziel ist es, einen festen Ankerpunkt zu definieren, von dem aus die Anpassung erfolgt.
Troubleshooting
Komponente als komplexes Profil erstellen
Optionen > Element-Attribute > Profil-Manager...
- Die gewünschte Geländerkomponente als komplexes Profil im Profil-Manager erstellen oder bearbeiten.

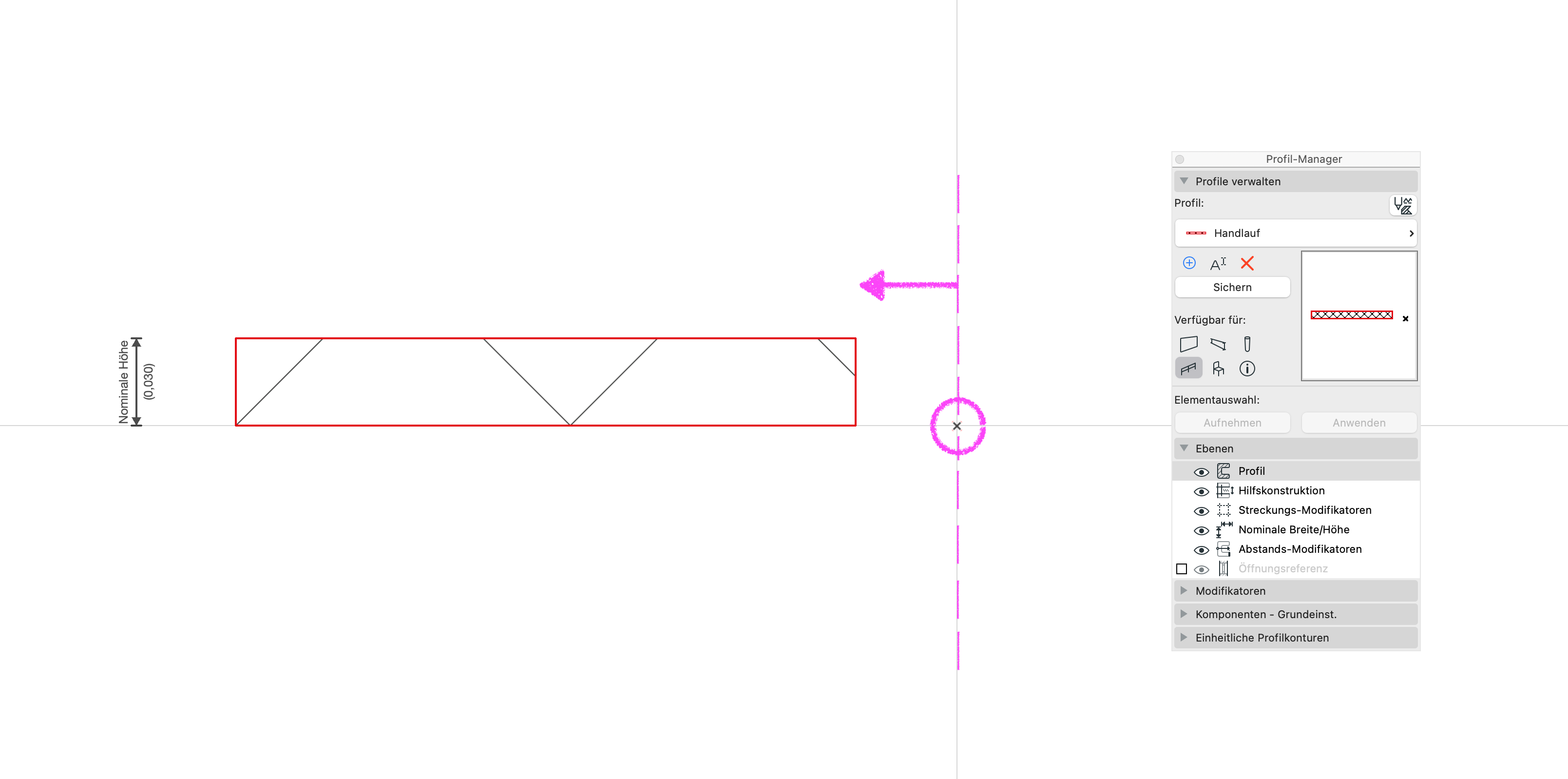

- Die Position der Profilkontur relativ zum Profilursprung festlegen und anschließend das Profil für die entsprechende Geländerkomponente verwenden.
Hinweis:
Standardmäßig beziehen sich die Abmessungen von Geländerkomponenten auf einen zentrischen Referenzpunkt. Beim Verwenden eines komplexen Profils wird stattdessen der im Profil gespeicherte Profilursprung als Bezugspunkt herangezogen.
