Der folgende Artikel erläutert, wie Träger oder Träger-Segmente mit rechteckiger Struktur sowie Profilträger mit komplexem Profil an der Oberseite und/oder Unterseite abgeschrägt bzw. verjüngt werden können. Dabei wird gezeigt, wie sich Träger konisch ausbilden und an die gewünschte Geometrie anpassen lassen.
Anleitung

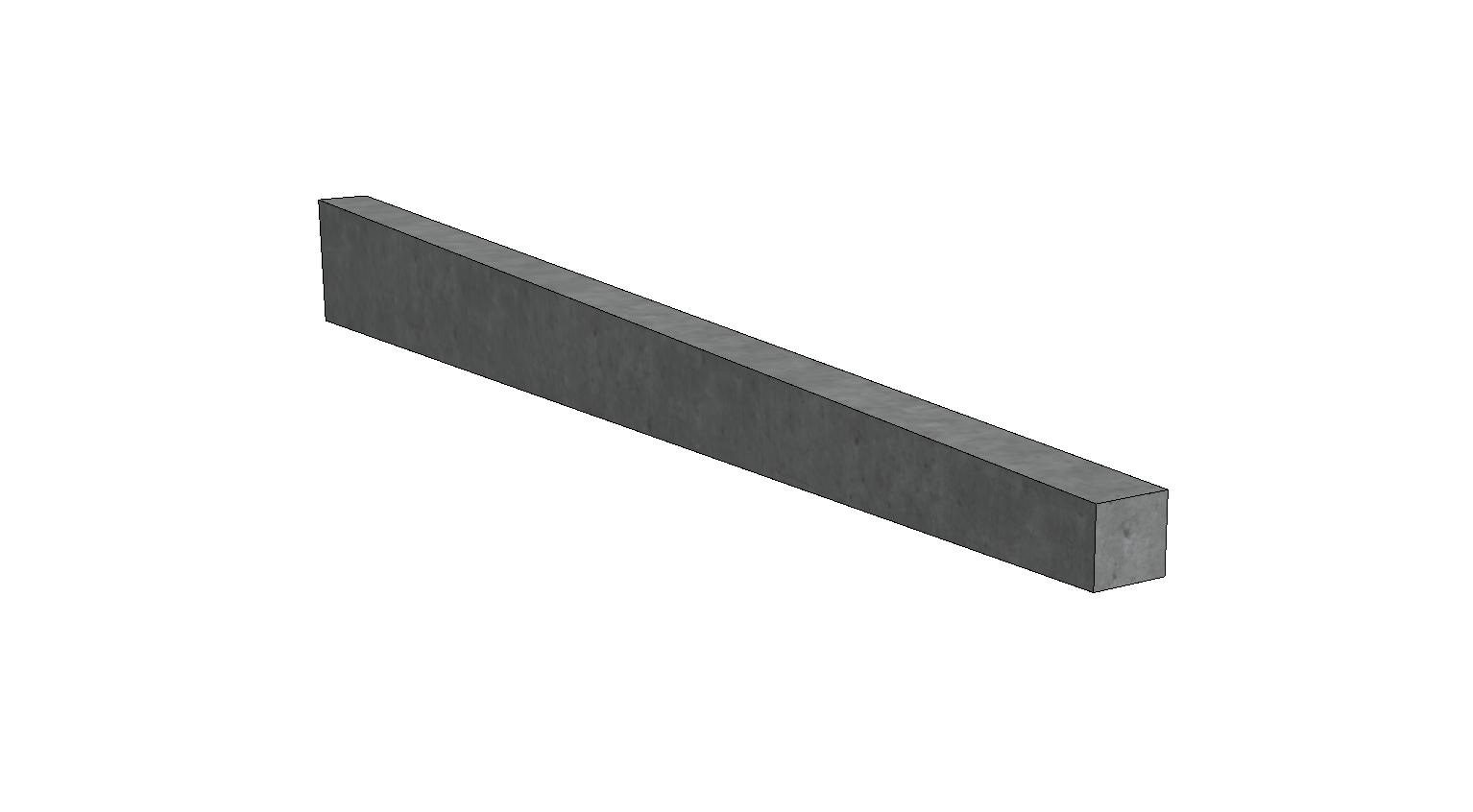

1. Träger mit rechteckiger Struktur
1. Referenzachse definieren

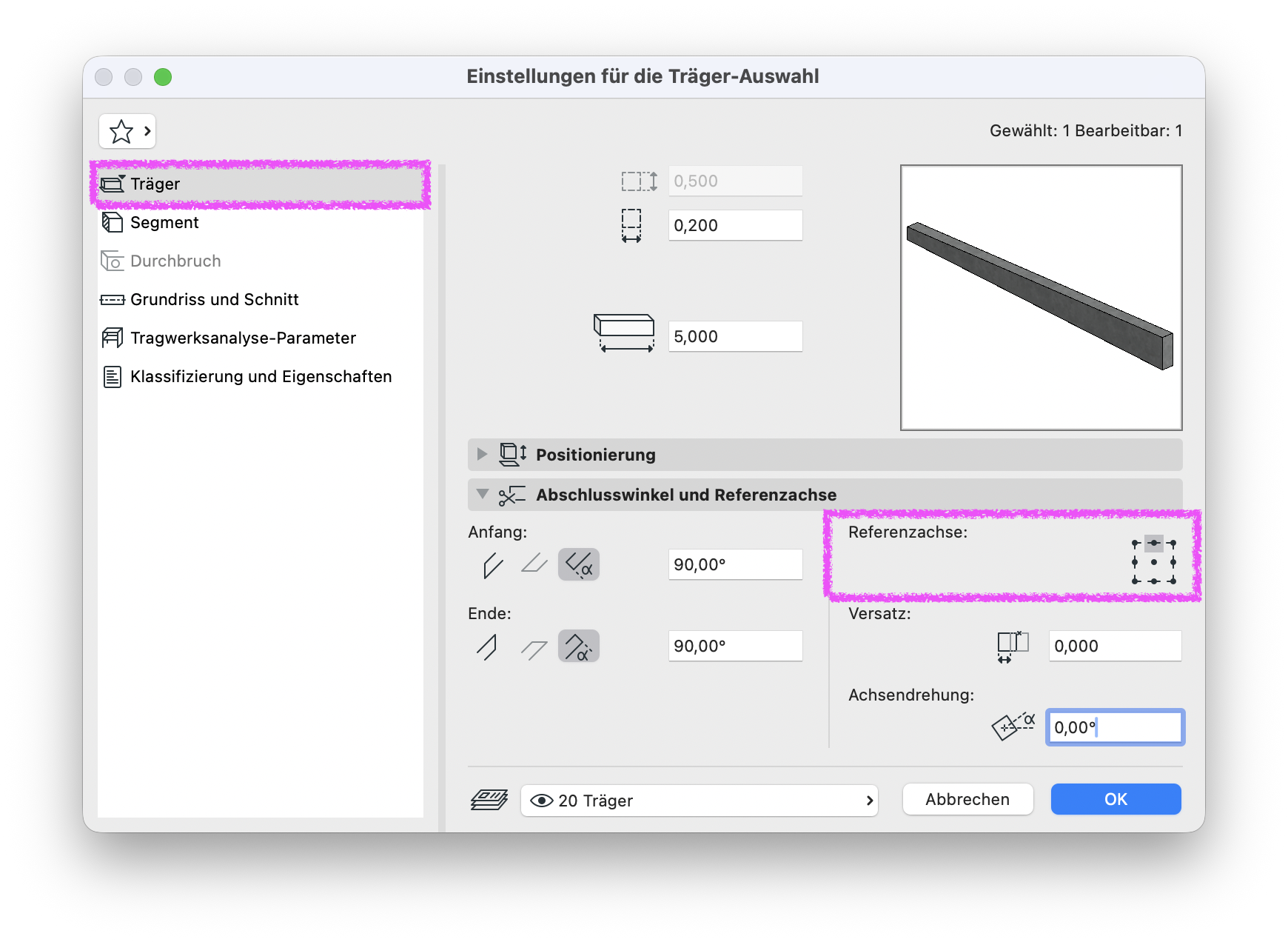

Einstellungen für die Träger-Auswahl > Träger > Abschlusswinkel und Referenzachse
Die Referenzachse des Trägers bzw. des relevanten Träger-Segmentes definieren, um zu bestimmen, welche Seite beim Abschrägen als Bezug verwendet wird:
oben > Unterseite wird abgeschrägt
mittig > Ober- und Unterseite werden gleichmäßig abgeschrägt
unten > Oberseite wird abgeschrägt
2. Struktur einstellen

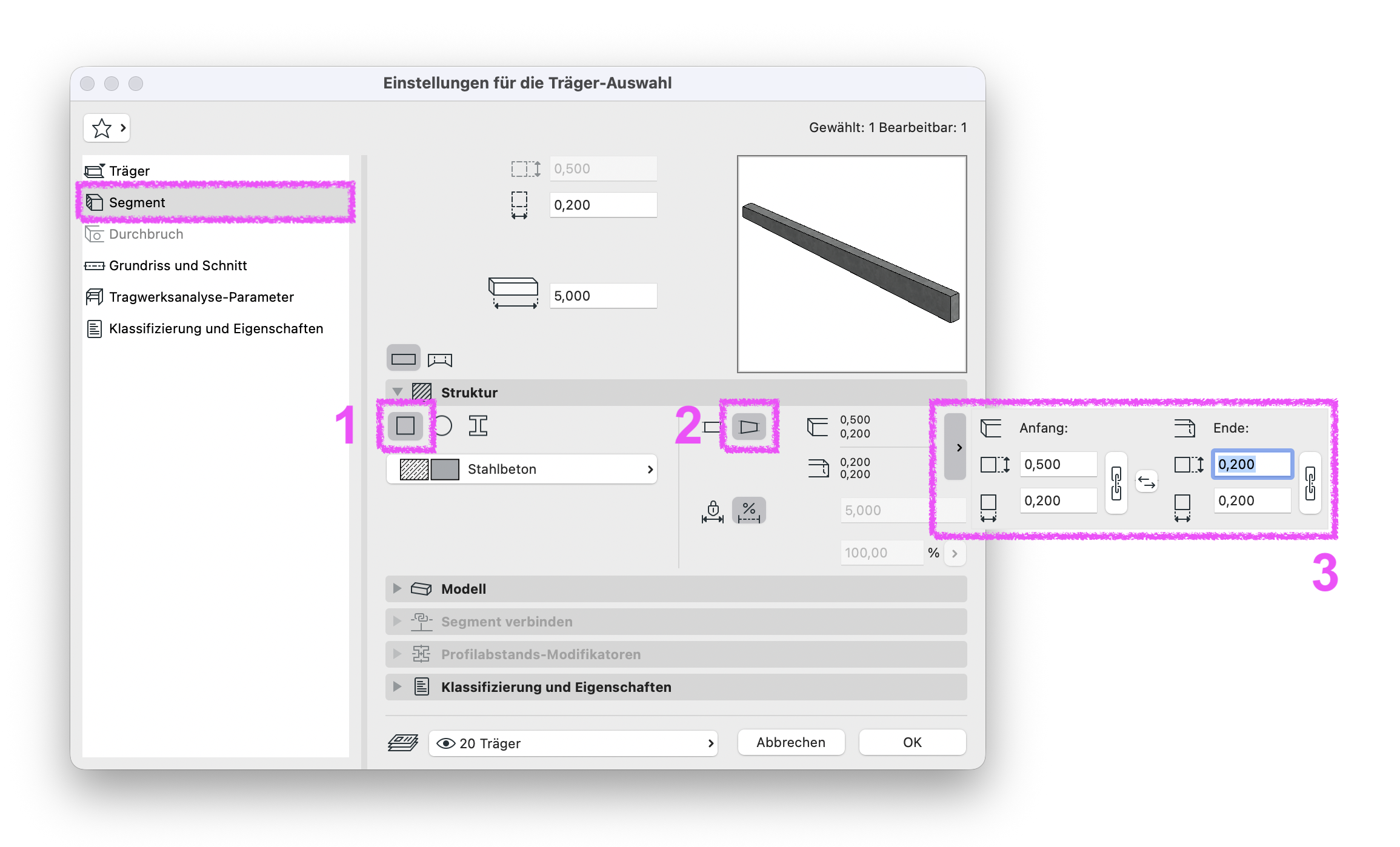

Einstellungen für die Träger-Auswahl > Segment > Struktur
Struktur: Rechteck aktivieren.
Option Verjüngte Größe aktivieren.
Werte im Dropdown-Menü einstellen, z.B. für Ende eine Höhe von 0,20.

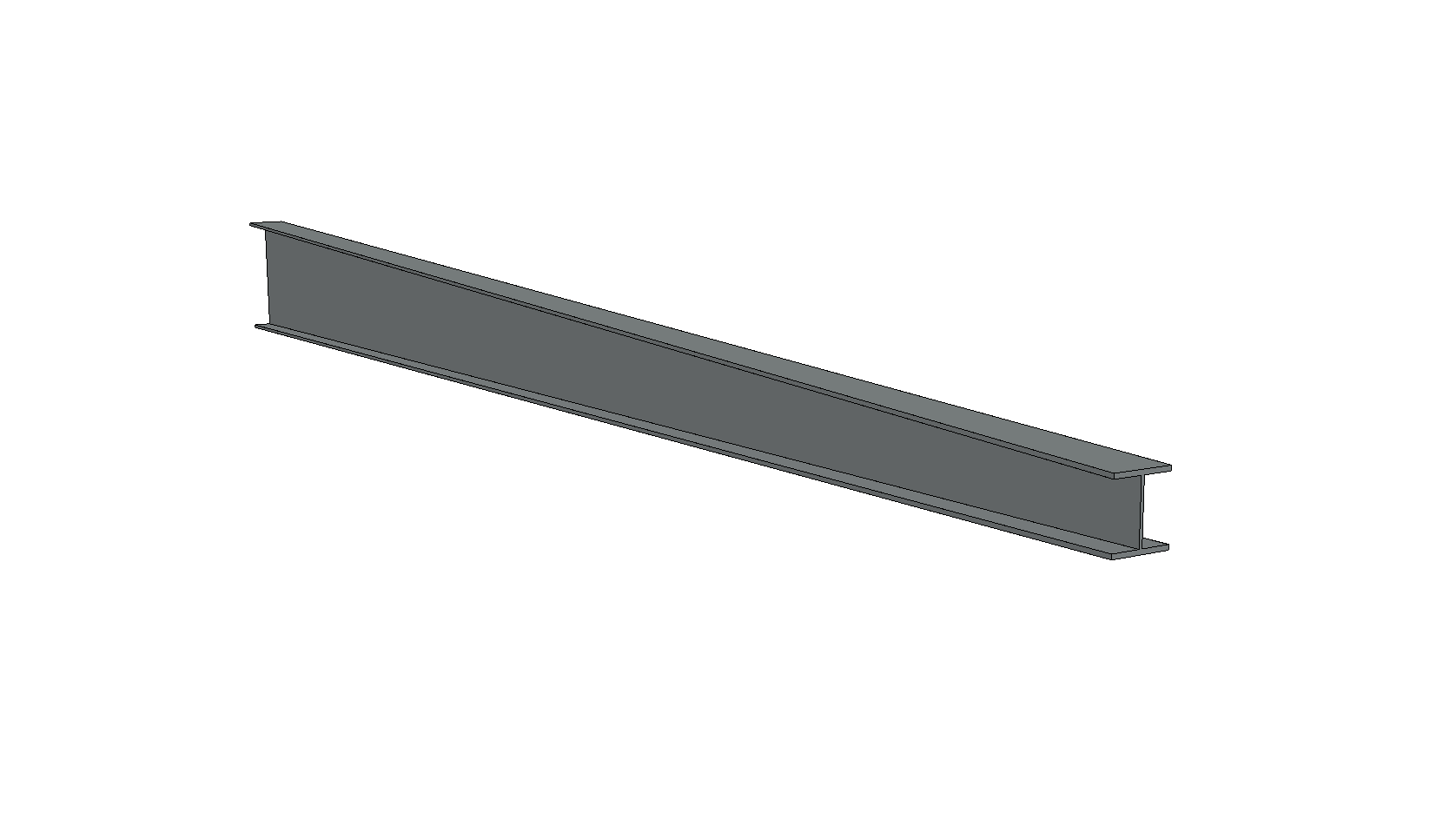

2. Profilträger
1. Struktur einstellen

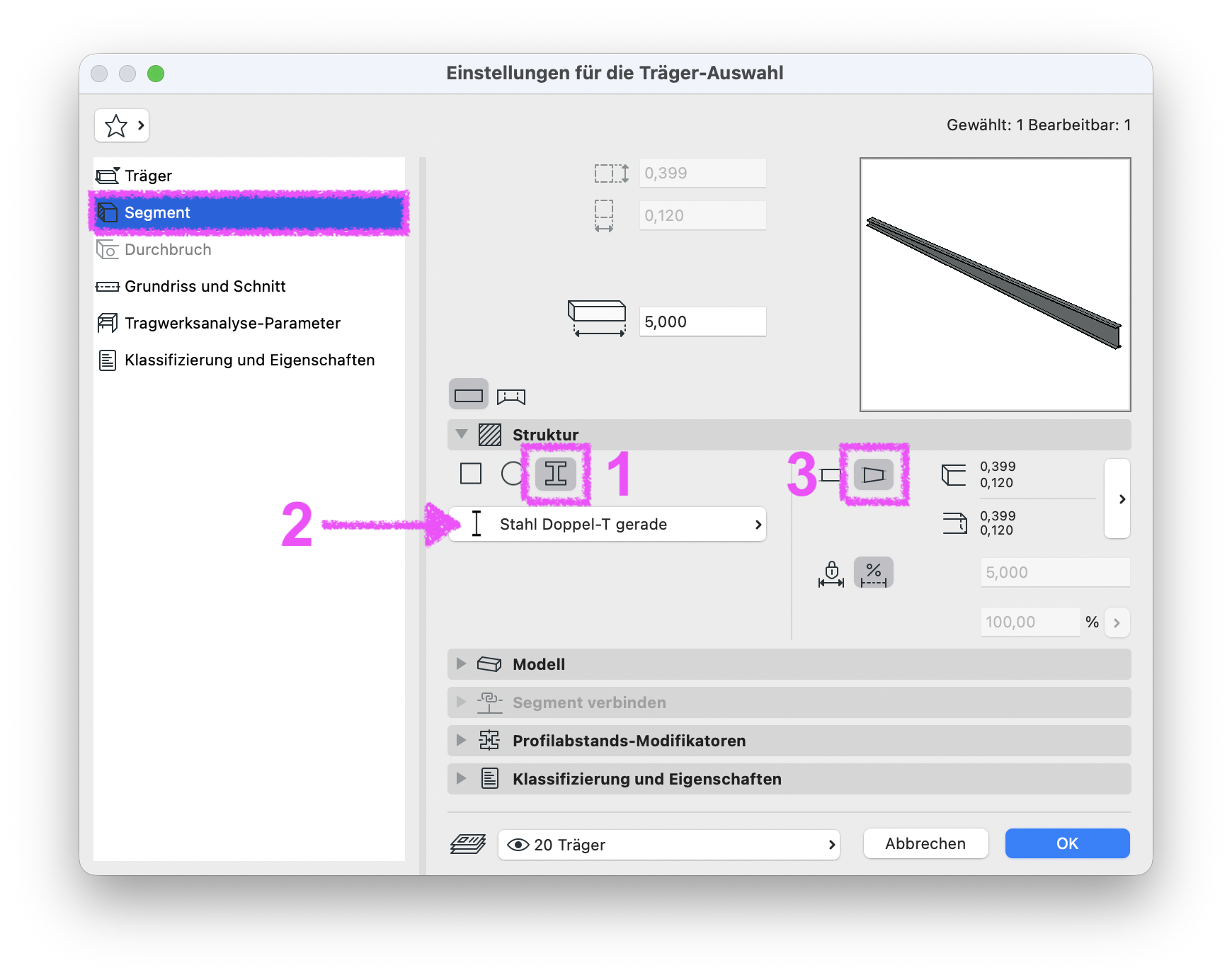

Einstellungen für die Träger-Auswahl > Segment > Struktur
Struktur: Komplexes Profil aktivieren.
Komplexes Profil auswählen.
Option Verjüngte Größe aktivieren.
2. Modifikator für das Profil einrichten
Optionen > Element-Attribute > Profil-Manager...
Das Profil im Profil-Manager auswählen und die Modifikatoren erstellen.
Beispiel 1:

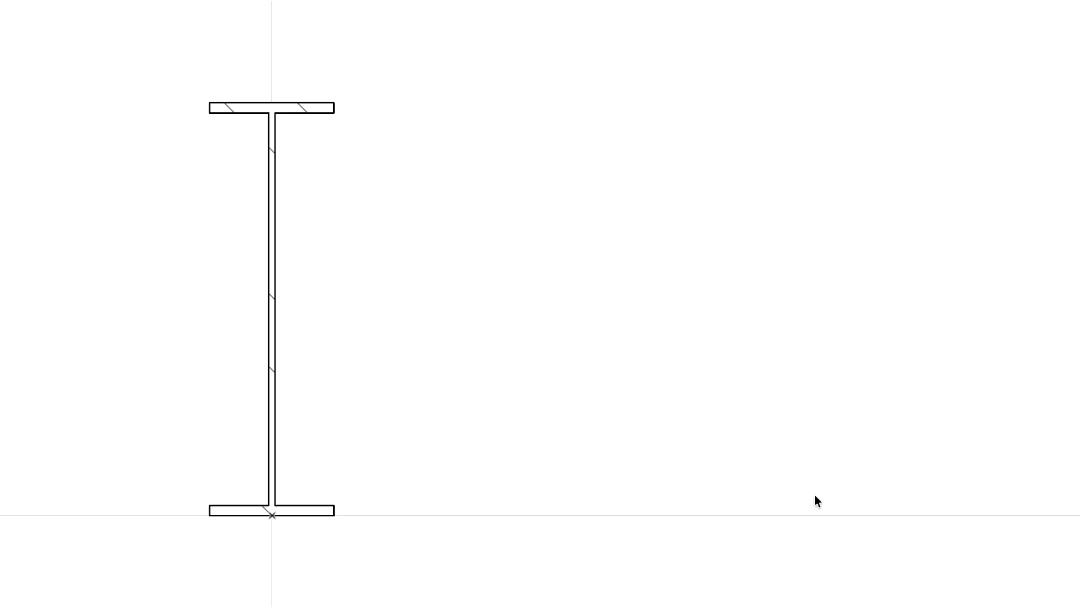

Die Erstellung eines Modifikators bei einem IPE-Träger für die Abschrägung der Unterseite:Hinweis:
Für eine Abschrägung der Oberseite ist der Modifikator umgekehrt zu erstellen, indem der Modifikator spiegelbildlich auf der gegenüberliegenden Seite des Profils angeordnet wird.
Beispiel 2:

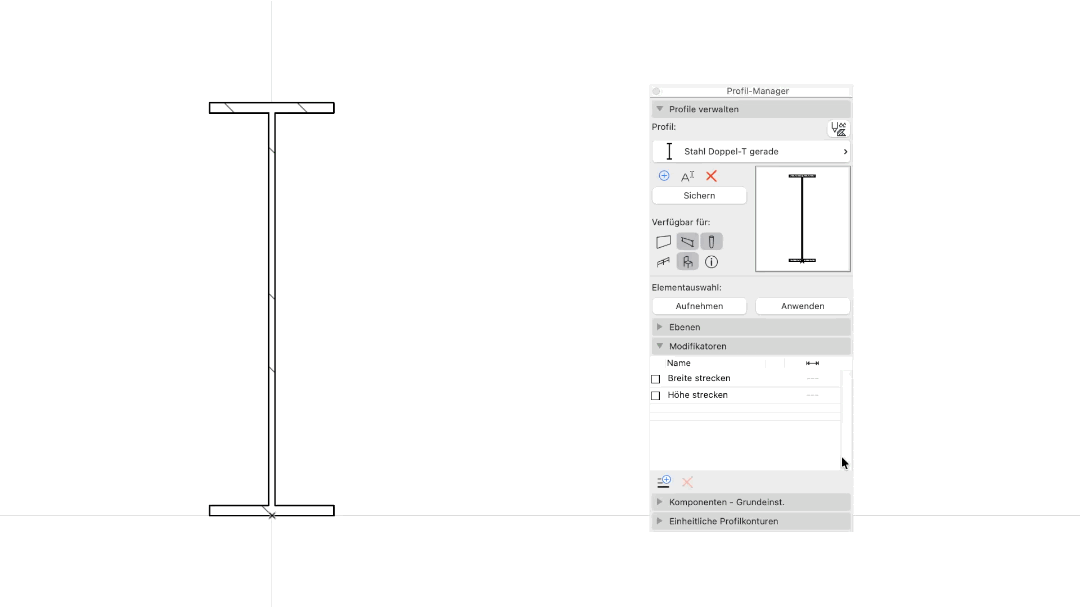

Die Erstellung eines Modifikators bei einem IPE-Träger für eine beidseitige Abschrägung:
Weitere Informationen zu diesem Thema:
- Stütze/Träger kann in Höhe und Breite im 3D nicht oder nur in eingeschränkter Weise modifiziert werden
- Abstands-Modifikatoren
- Abstands-Modifikatoren: Tipps und Tricks
3. Kanten versetzen

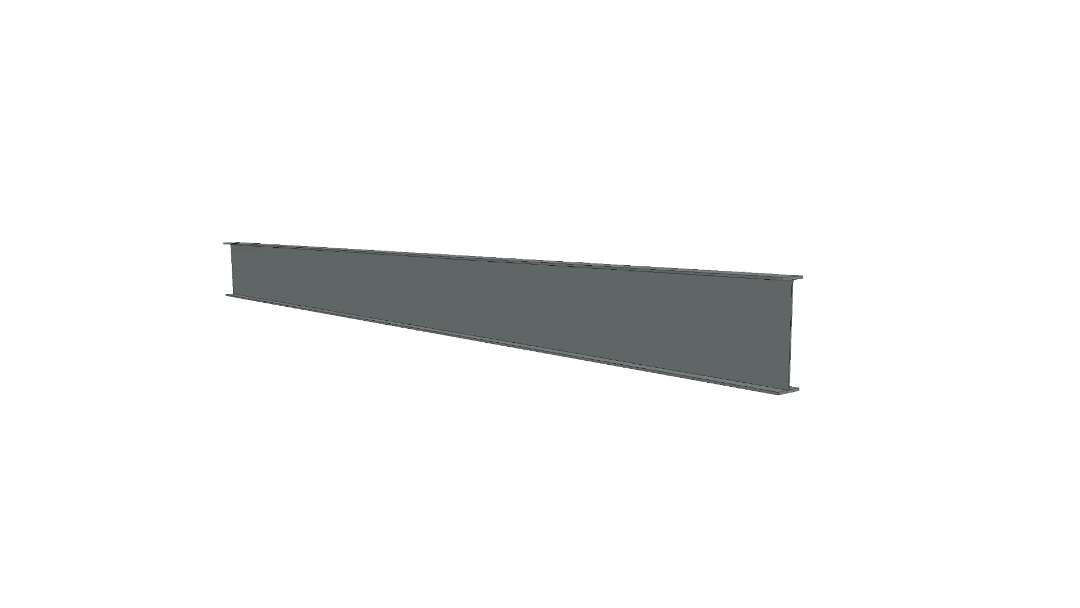

- In der gewünschten Projektsicht, zum Beispiel in 3D, die Kante, welche versetzt werden soll, anklicken.
- In der PET-Palette den Befehl Kante(n) versetzen anwählen.
- Die Kante auf das gewünschte Längenmaß versetzen.
Hinweis:

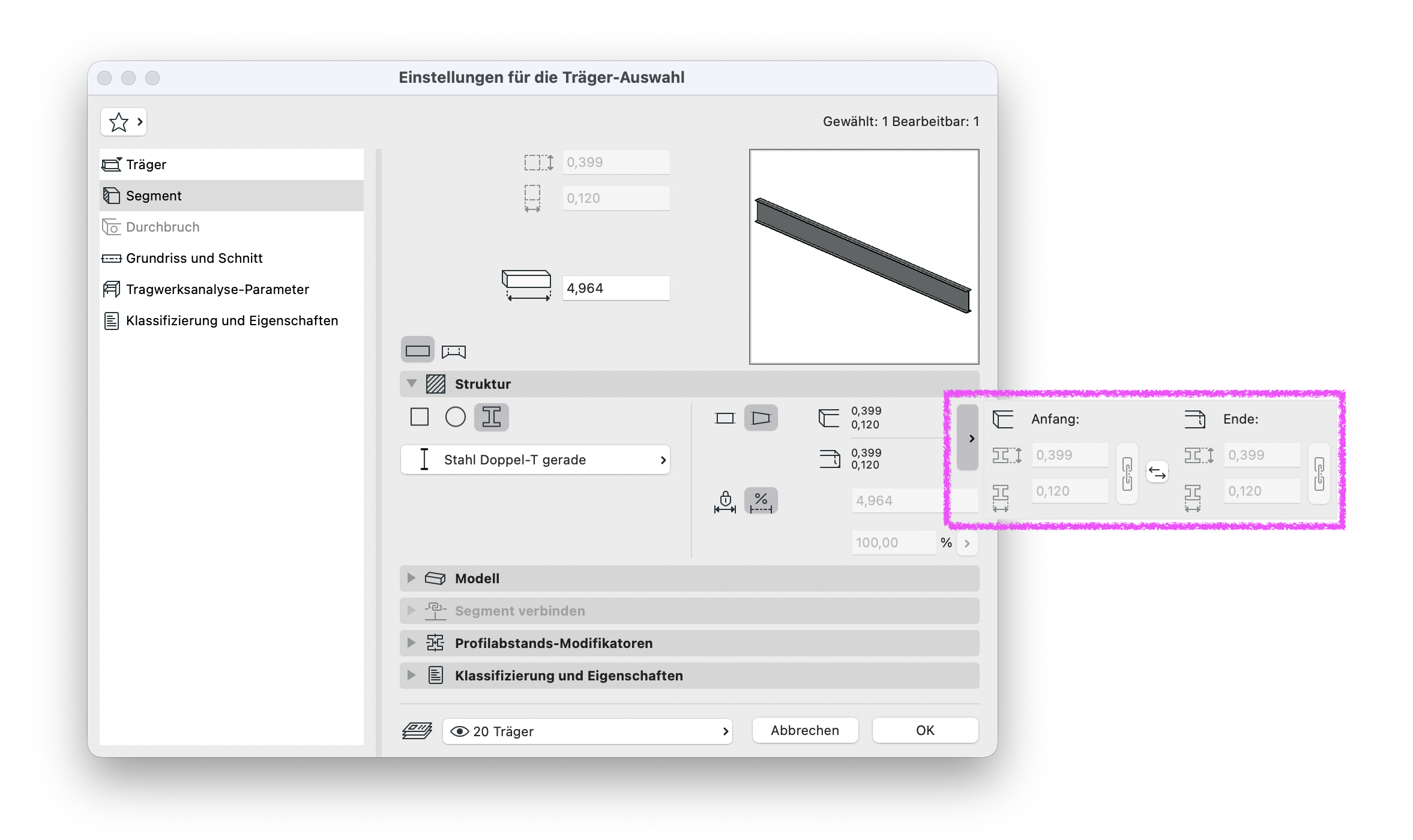

Die Referenzachse in den Träger-Einstellungen steht für Profilträger nicht zur Verfügung. Soll diese angepasst werden, so ist dies im Profilmanager zu ändern. Weitere Infos hierzu erläutert der Troubleshooting-Artikel Referenzlinie lässt sich nicht in Element-Einstellungen verändern.
