Problemstellung

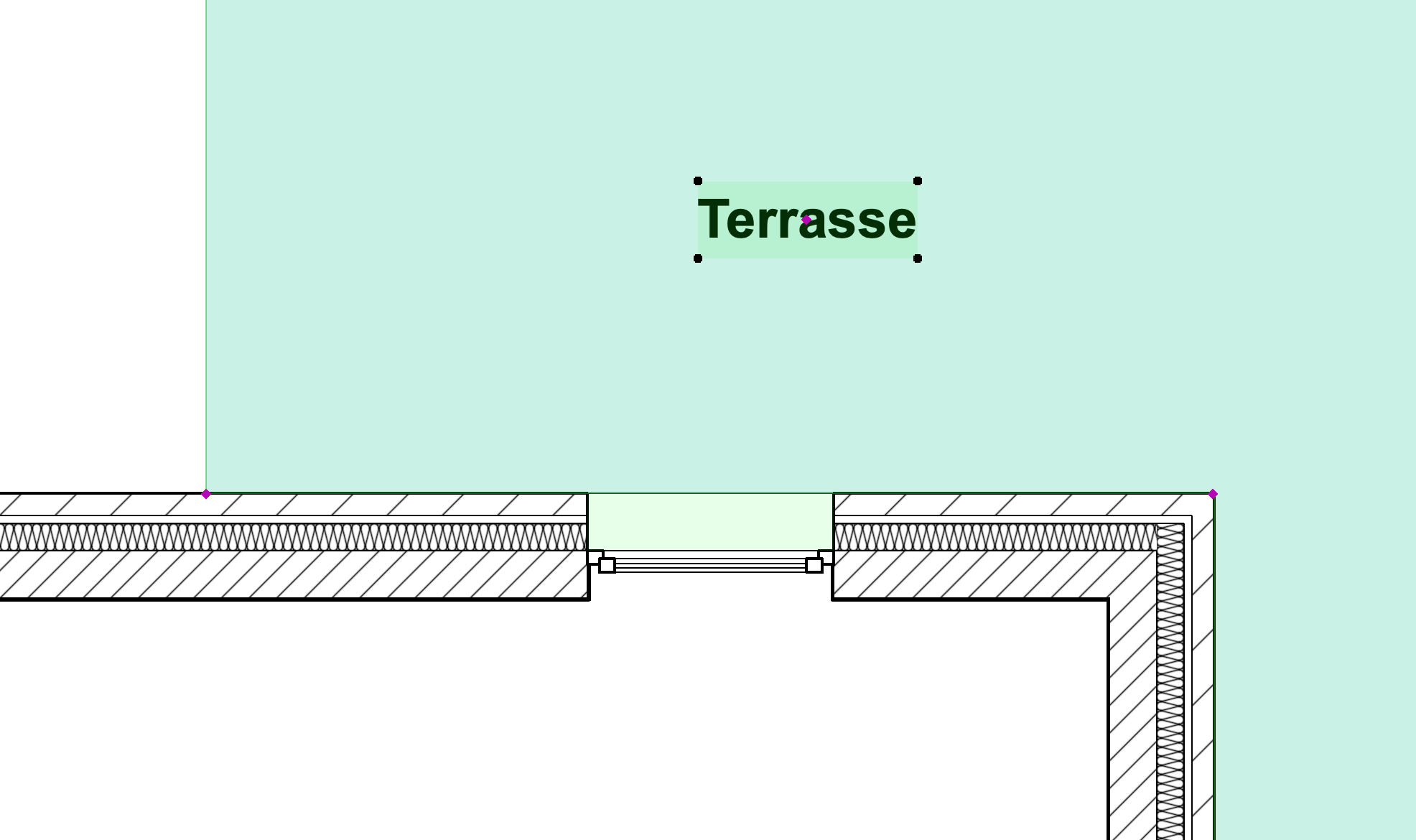

Räume ziehen sich bei bodentiefen Fenstern, Öffnungen oder Türen automatisch in Laibungen oder Nischen hinein. Dies soll in bestimmten Bereichen gezielt verhindert werden, zum Beispiel in Außenbereichen bei Terrassen oder Balkonen.
Der folgende Artikel zeigt zwei unterschiedliche Vorgehensweisen, mit denen sich dieses Verhalten gezielt beeinflussen lässt.
Troubleshooting
1. Raumkontur über Raumflächen-Begrenzung definieren

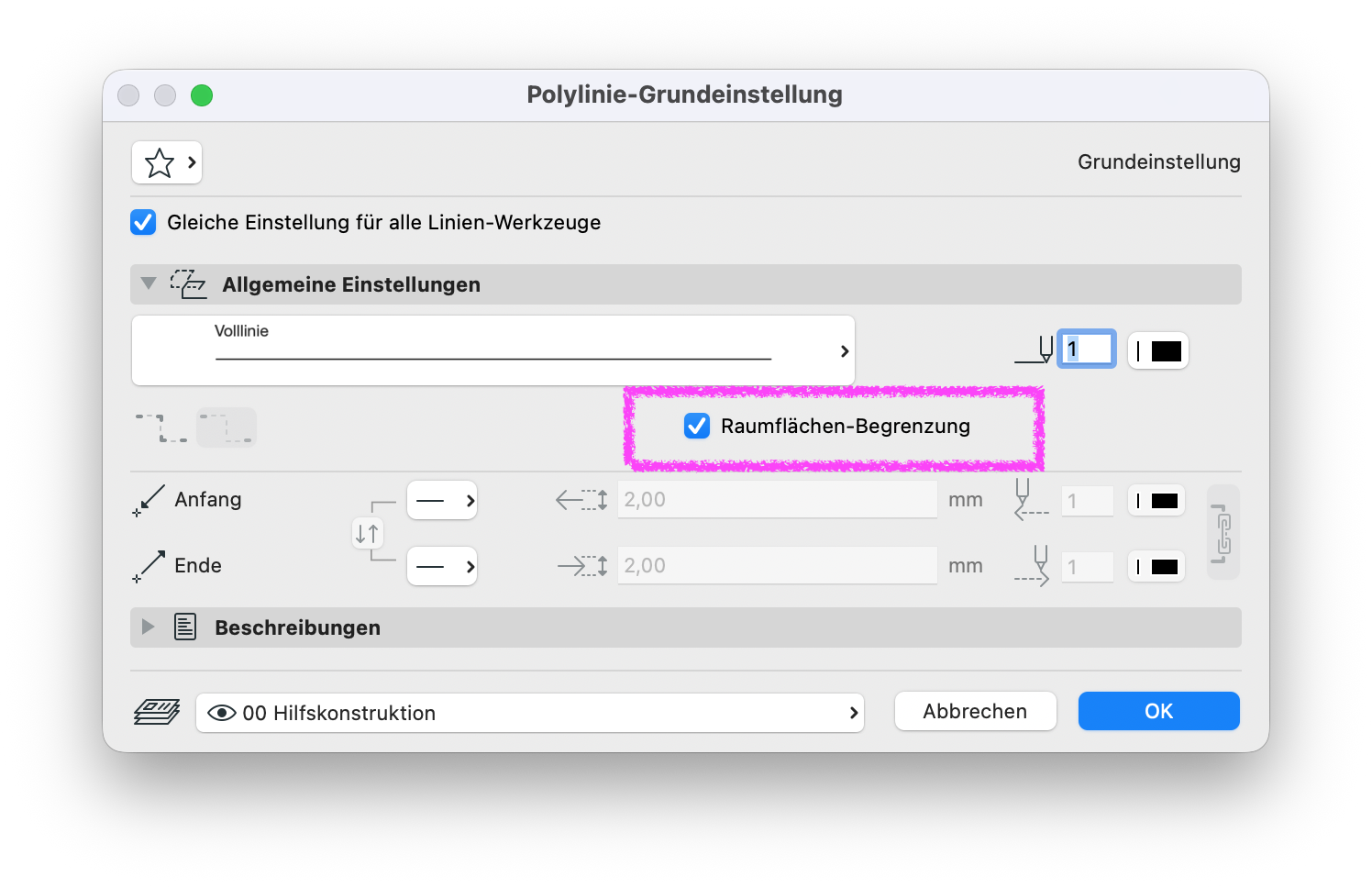

Linien oder Polylinien als geschlossene Kontur erstellen und bei den verwendeten Elementen die Option Raumflächen-Begrenzung aktivieren. Die Kontur definiert anschließend die gewünschte Raumfläche.

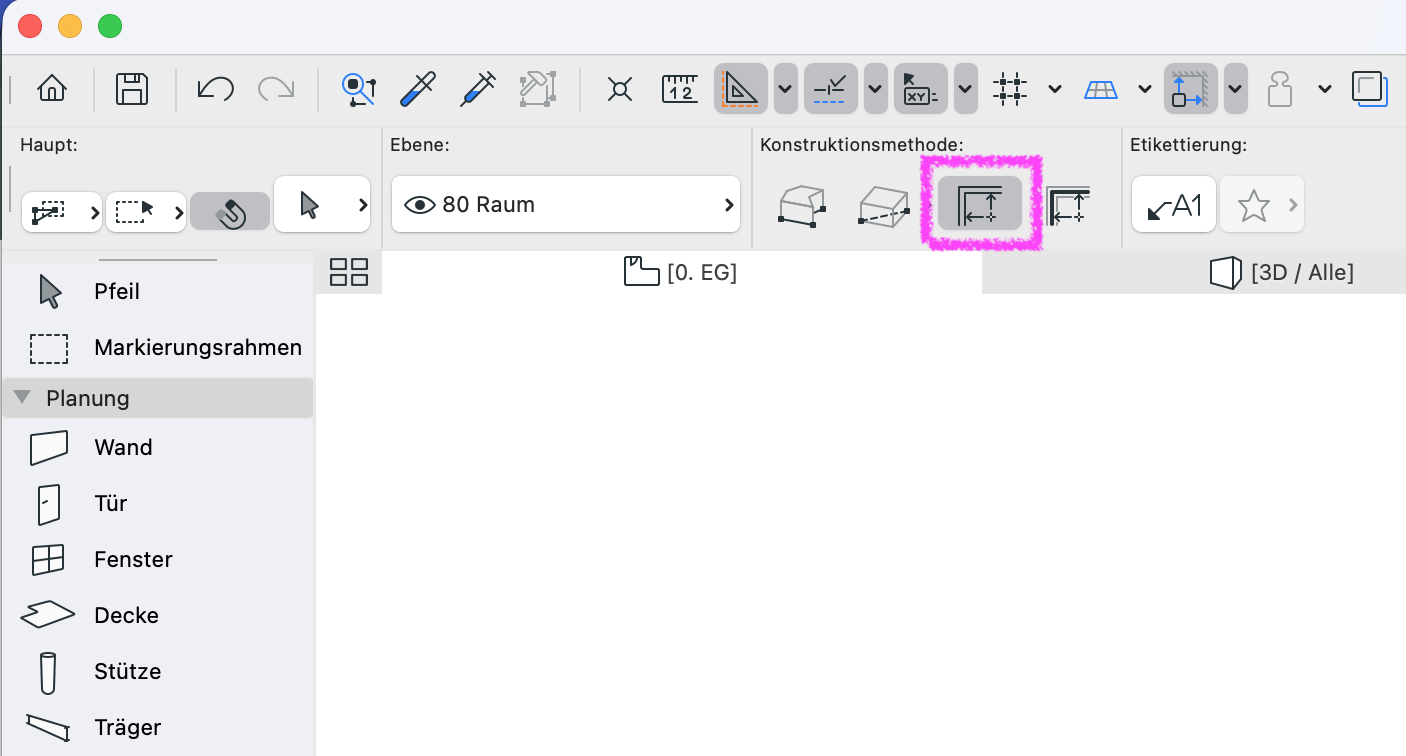

Den Raum anschließend mit der Konstruktionsmethode Innenkante platzieren.
Hinweis:
Die Kontur entlang der Außenwand mit bodentiefer Öffnung darf nicht direkt auf der Außenkante der Wand liegen. Die Linie ist minimal abzurücken, z. B. um 0,0001 m, damit sich die Raumfläche nicht in die Laibung hineinzieht.
2. Raumfläche manuell erstellen

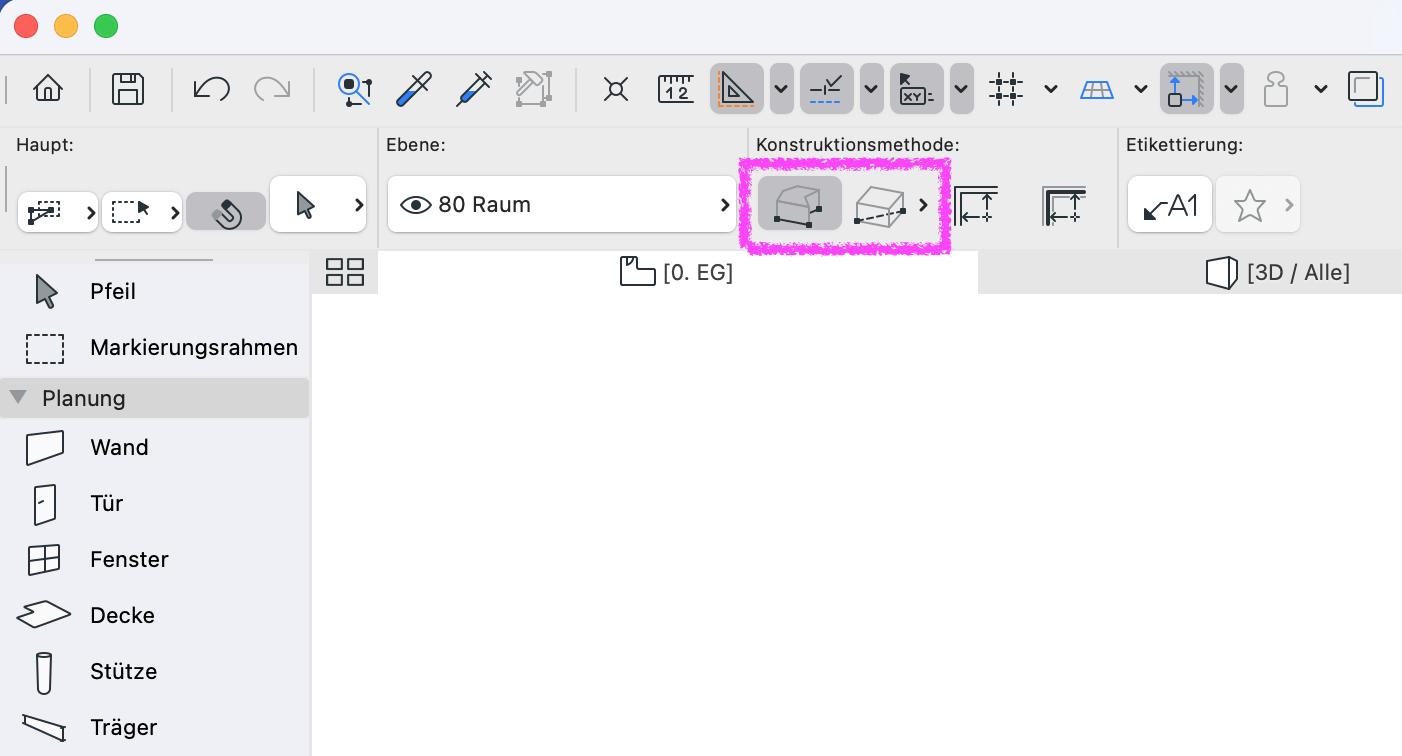

Den Raum mit der Konstruktionsmethode Individuell erstellen und die betroffene Raumkante anschließend über die PET-Palette mit der Funktion Kante versetzen minimal von der Außenwand abrücken (siehe Hinweis Punkt 1).
Hinweis:
Manuell erstellte Räume sollten nachträglich nicht aktualisiert werden, da sich die Raumfläche ansonsten erneut automatisch in die Laibung hineinzieht.
