Problemstellung

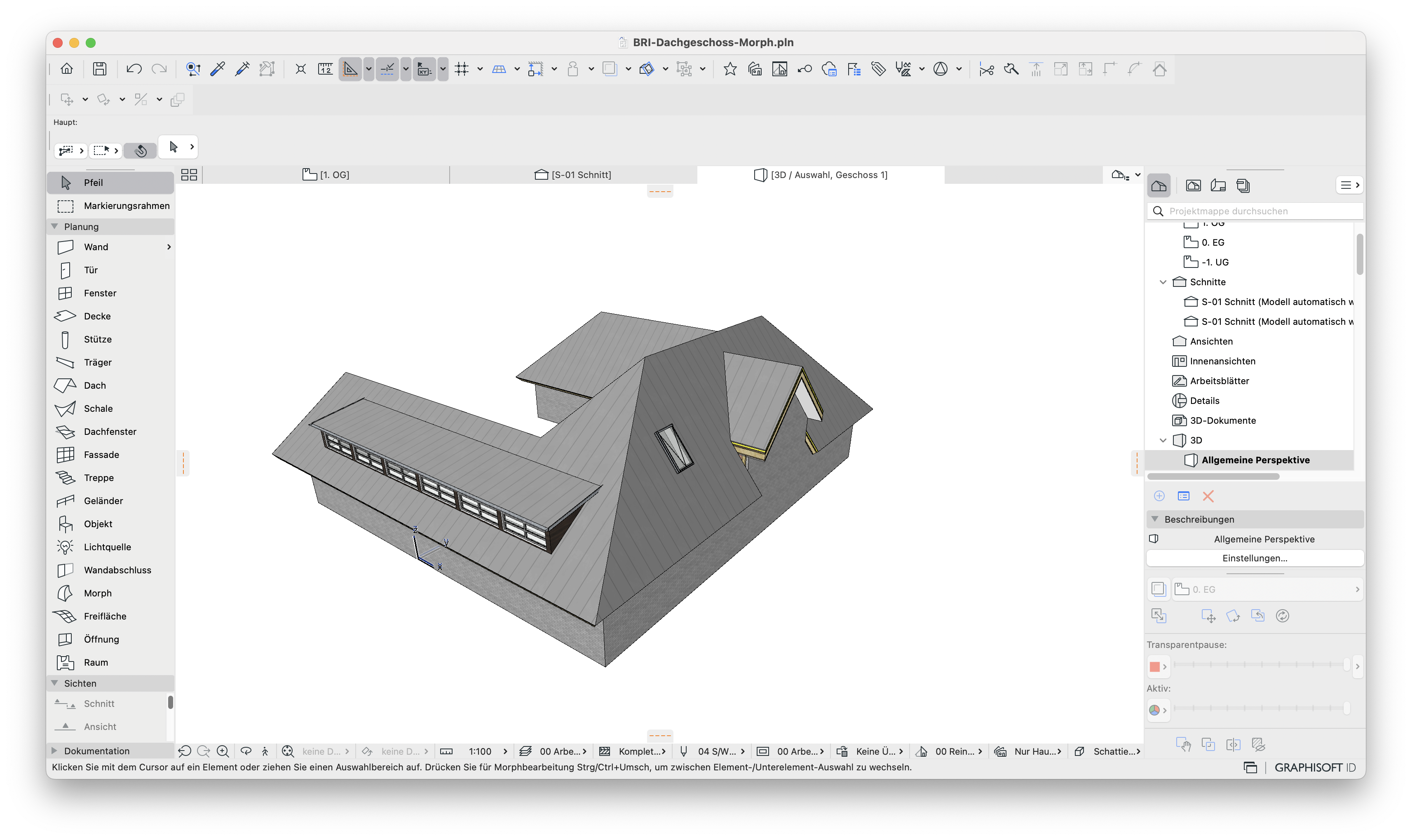

Für die BRI-Berechnung mit Morphs wird von einer komplexen Dachfläche eine Morph benötigt, welche sich nicht oder nur schwer modellieren lässt.
Troubleshooting
1. Negativkörper der Dachfläche erstellen
- Planung > Solid Element-Befehle...
Mit Hilfe von Solid Element-Befehlen, kann von der Dachform ein Negativkörper erstellt werden.

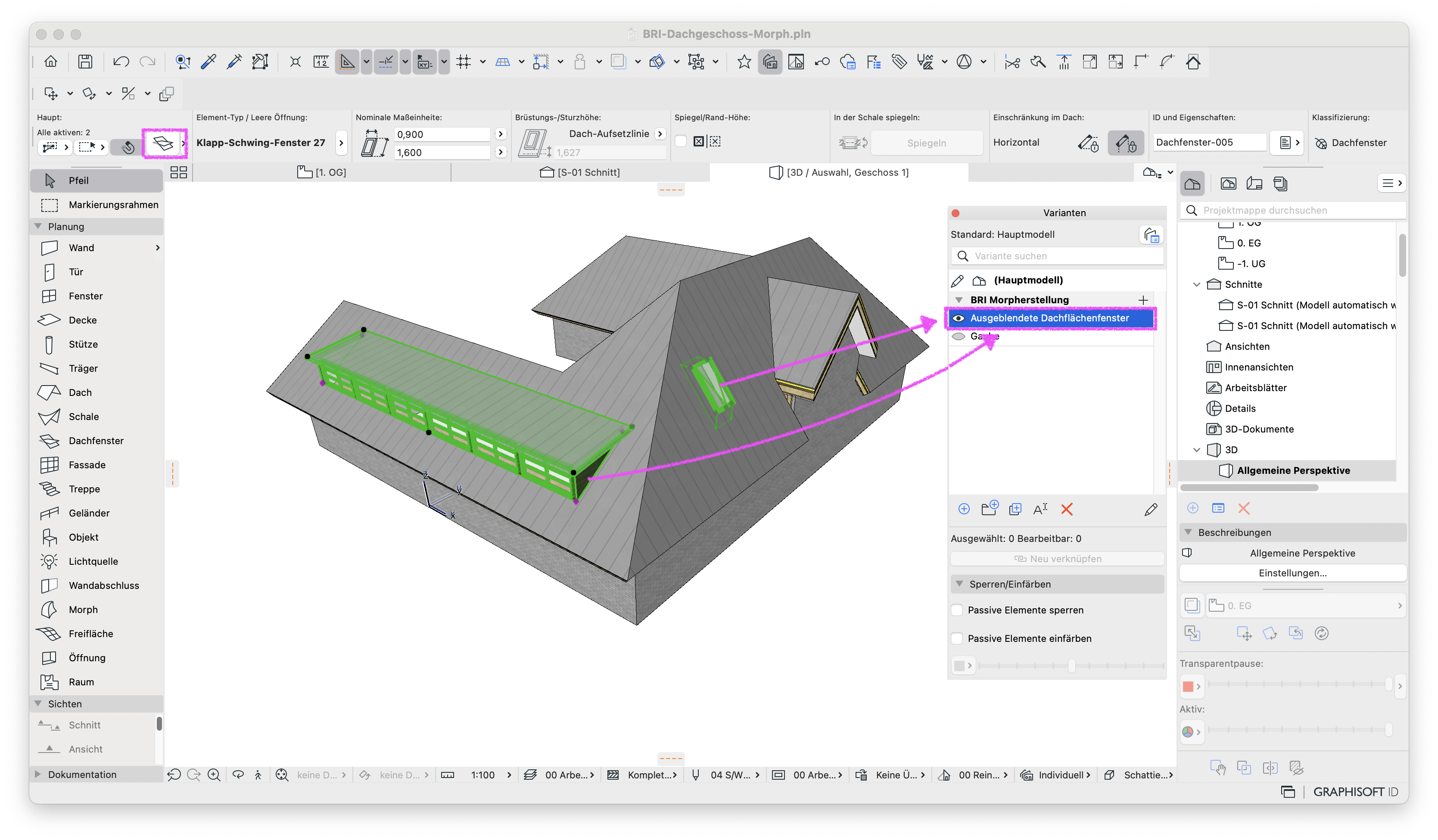

Wenn Dachgauben oder Dachflächenfenster mit dem Objekt- oder Dachfenster-Werkzeug erstellt wurden, werden diese beim SEO nicht berücksichtigt. Damit diese als Trimmkörper verwendet werden können, wird für die Gaube eine neue Dachfläche in entsprechender Form benötigt. Die neuen Dachfläche kann an eine sichtbare Variante verknüpft werden. Währenddessen werden die ursprünglichen Elemente mit Hilfe der Variantenplanung ausgeblendet.
|
|
|

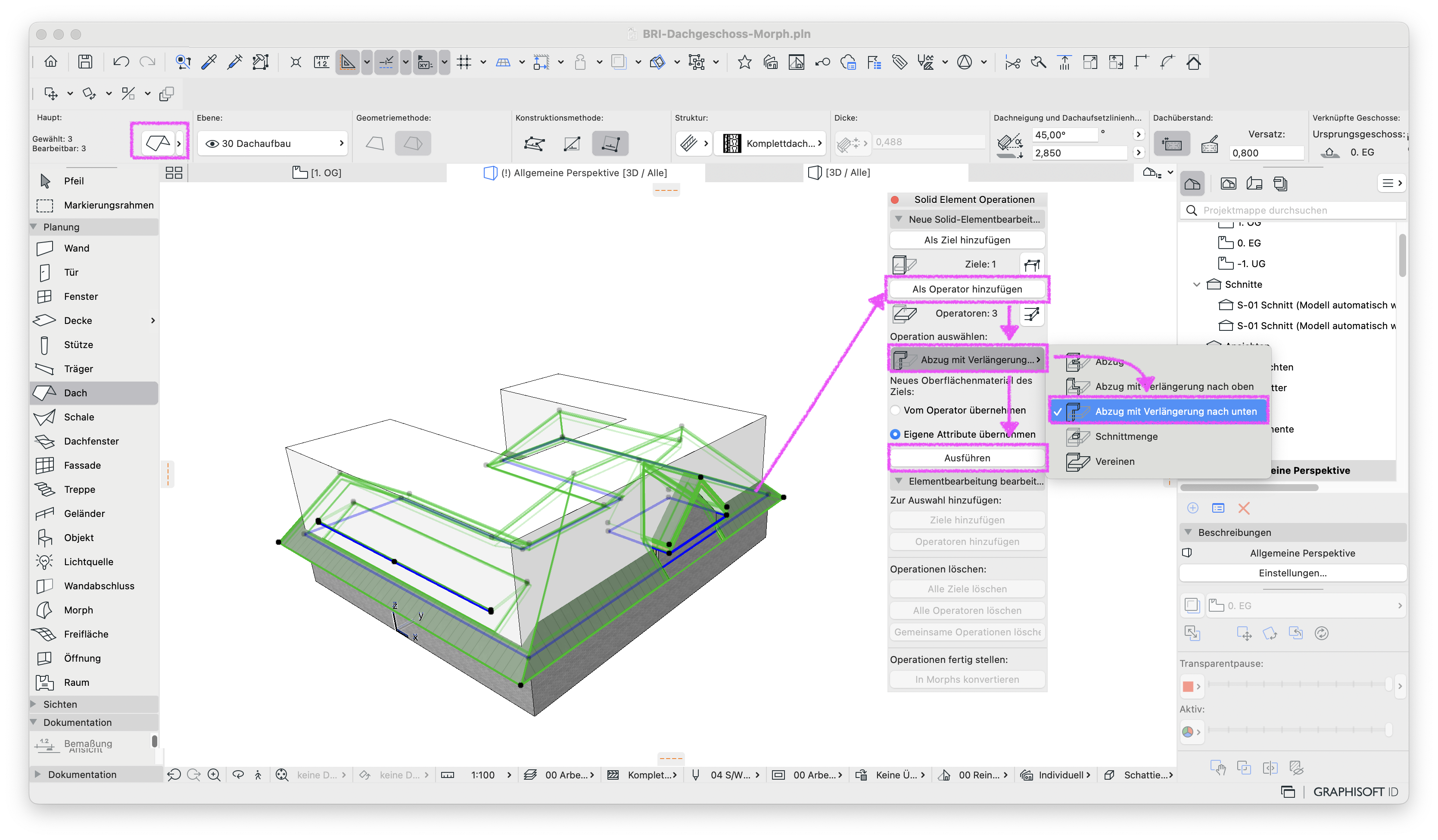

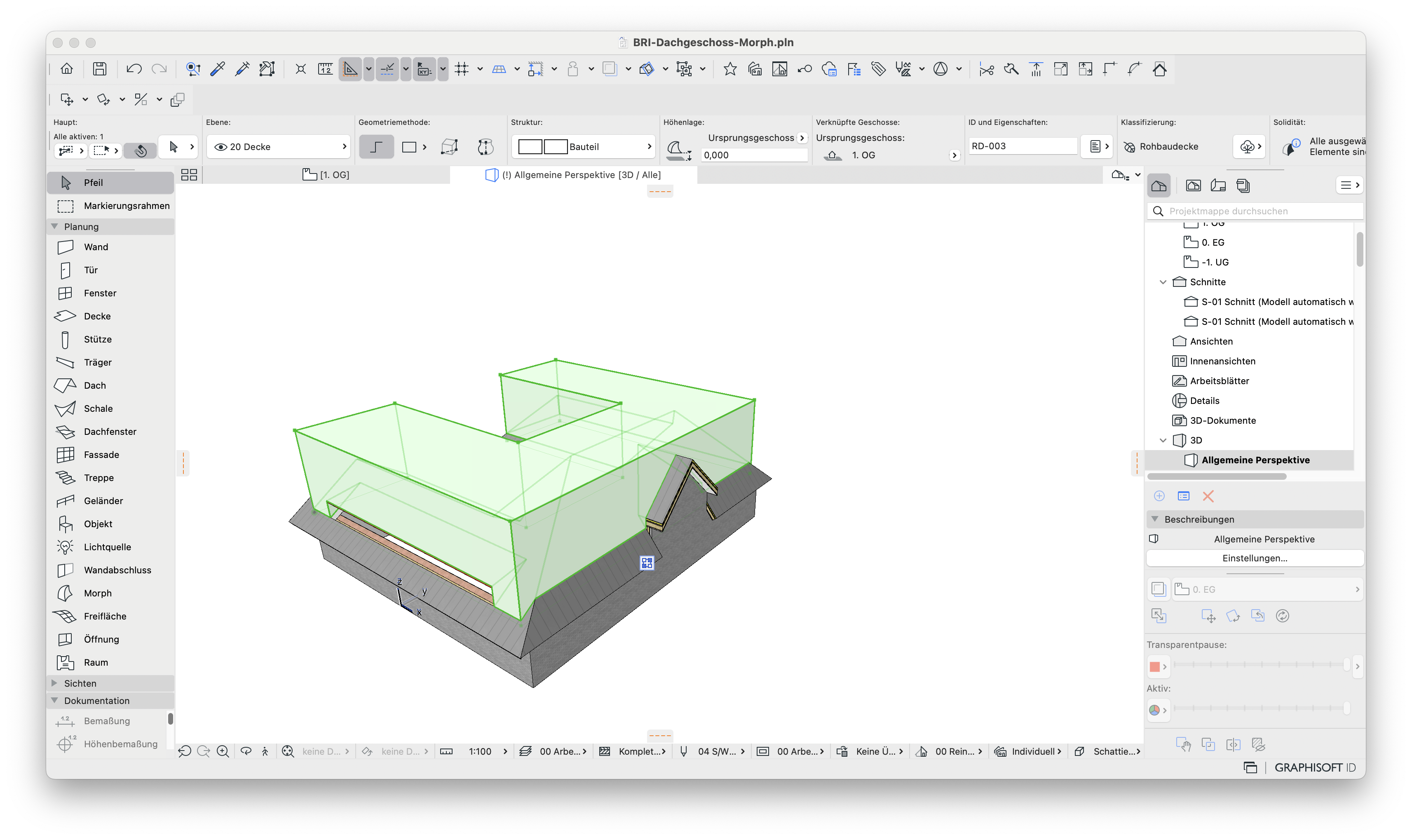

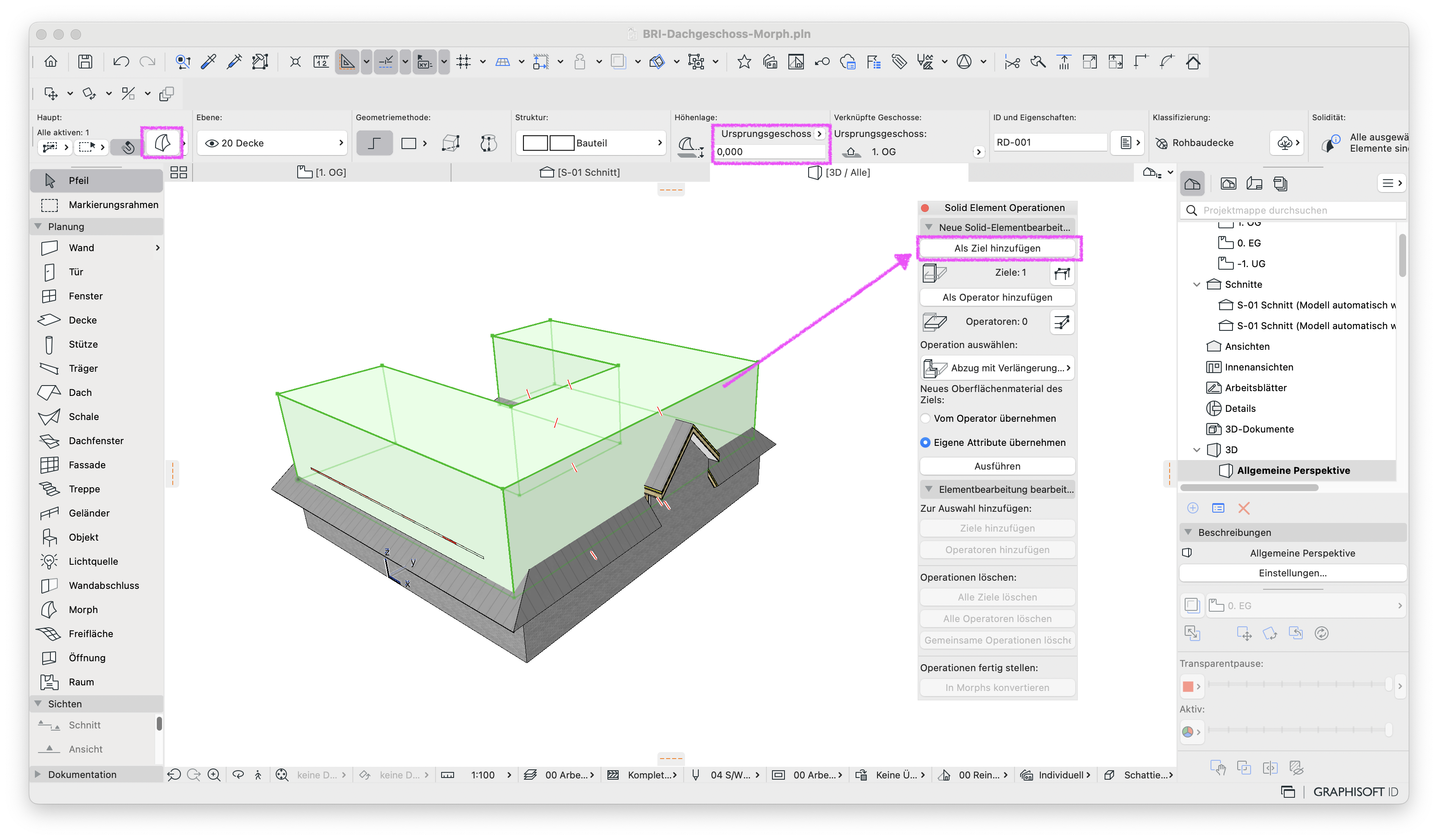

Danach muss eine Morph anhand der Dachkonturen aufgezeichnet werden. Die Unterkante der Morph beginnt an der Oberkante des Geschosses. Die Morph ist für den SEO das Ziel. Währenddessen sind alle sichtbaren Elemente des Dachs die Operatoren. Die Operation selbst ist Abzug mit Verlängerung nach unten.
|
|
|

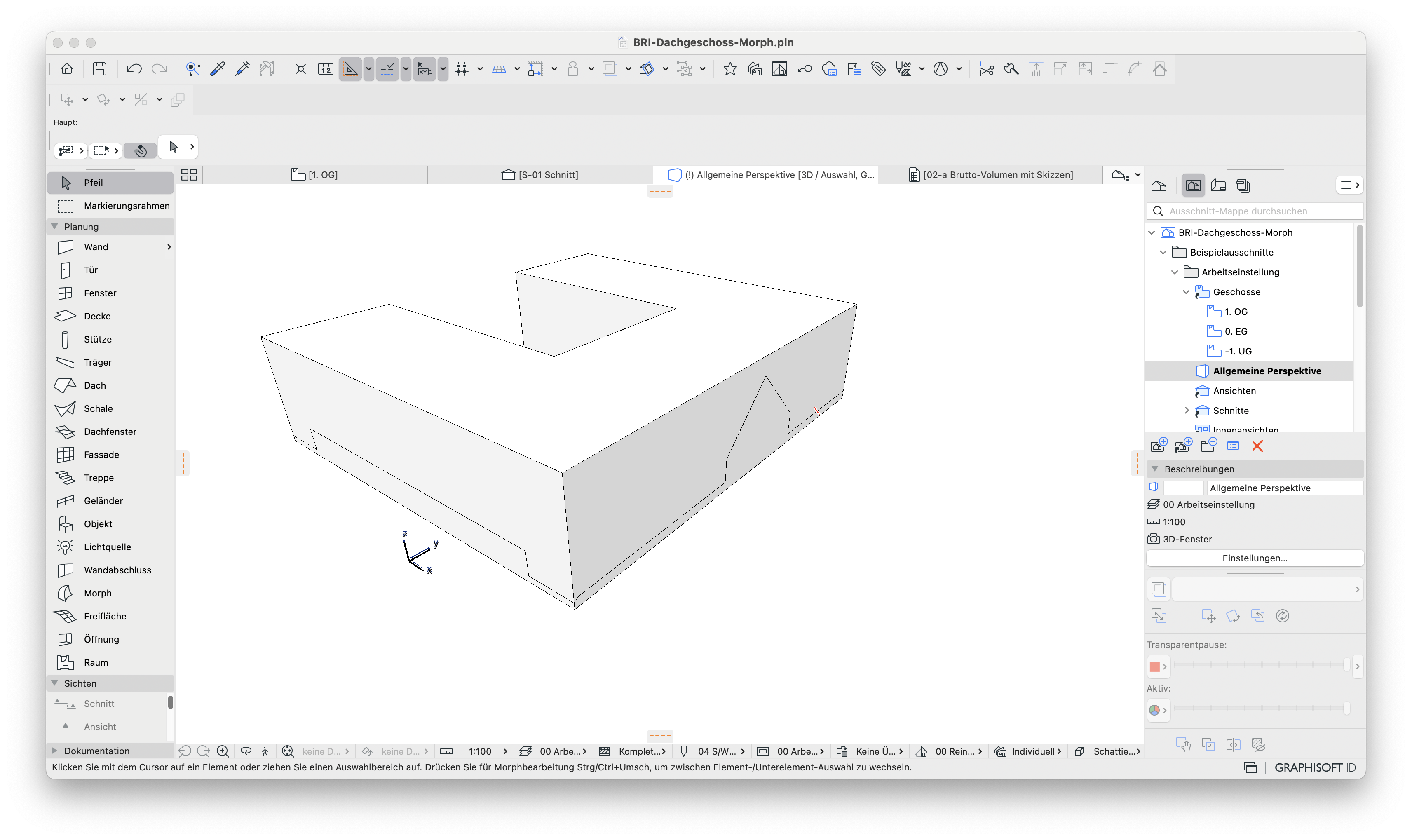

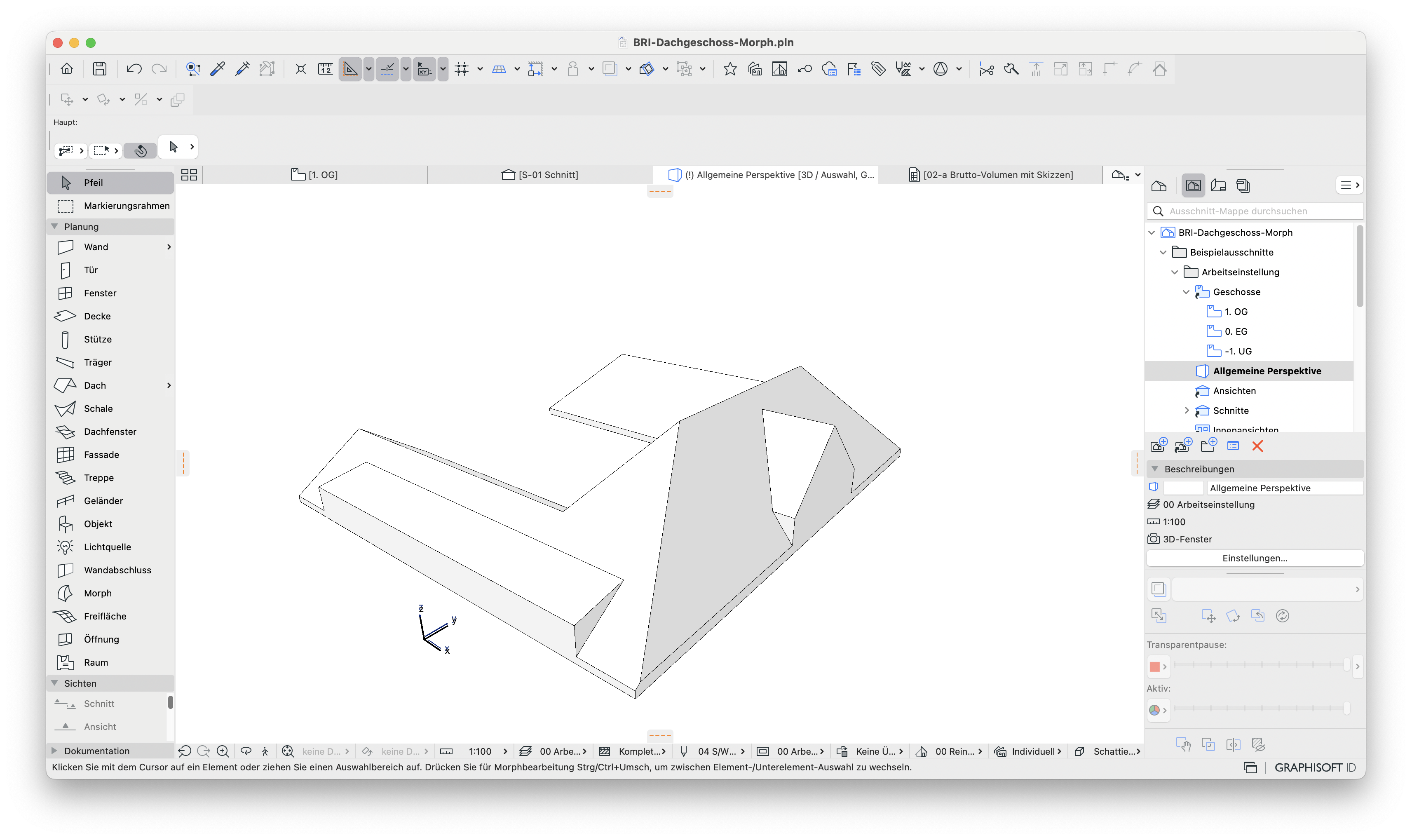

Wenn der SEO ausgeführt wurde, bleibt der Negativkörper zurück.
|
|
|
Hinweis:
SEOs werden automatisch gelöscht, wenn der ursprüngliche Trimmkörper gelöscht wird.
2. Positivkörper der Dachfläche erstellen
- Planung > Solid Element-Befehle...
Anschließend kann das Positiv mit den gleichen Schritten erstellt werden.
|
|
|

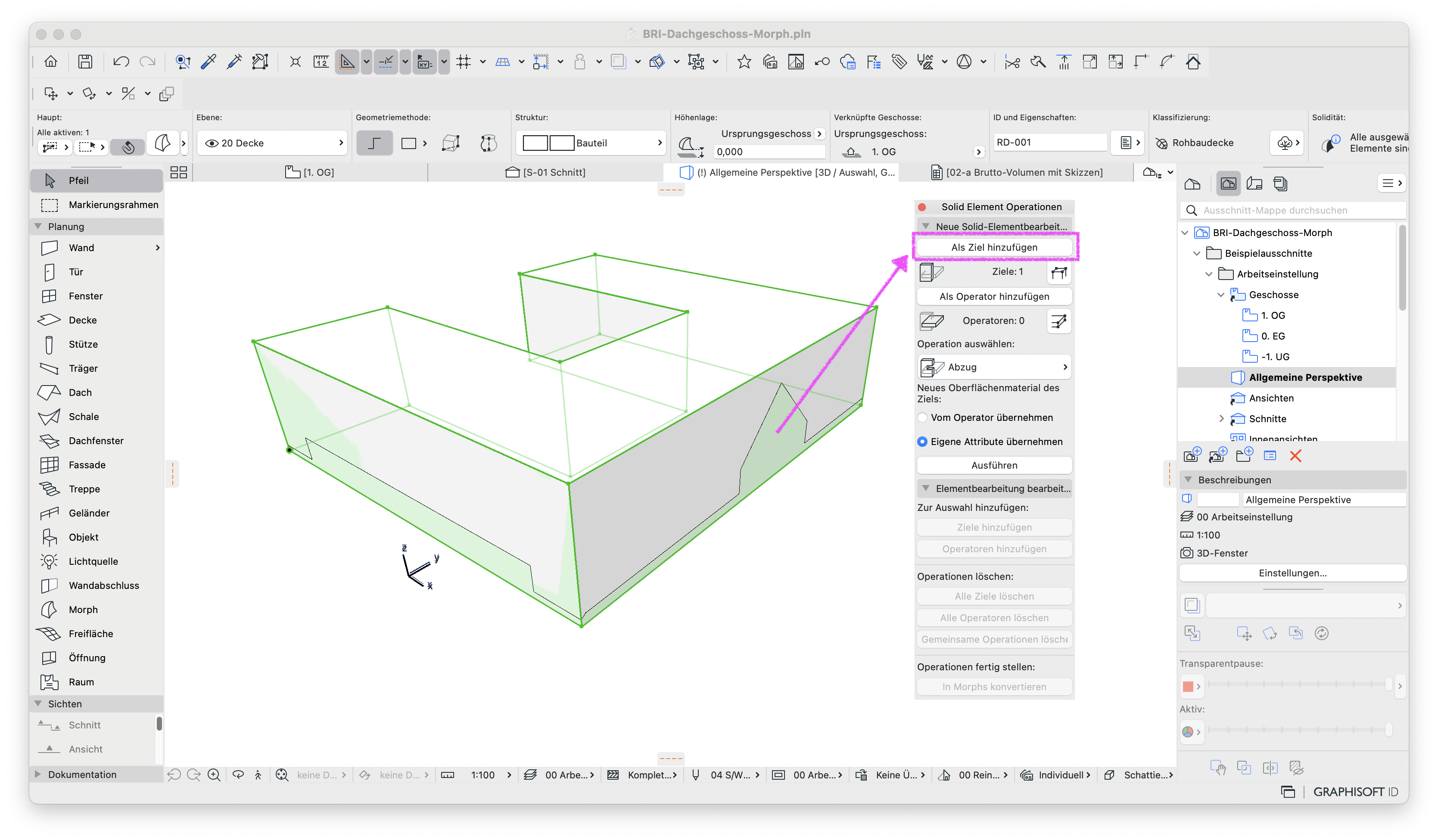

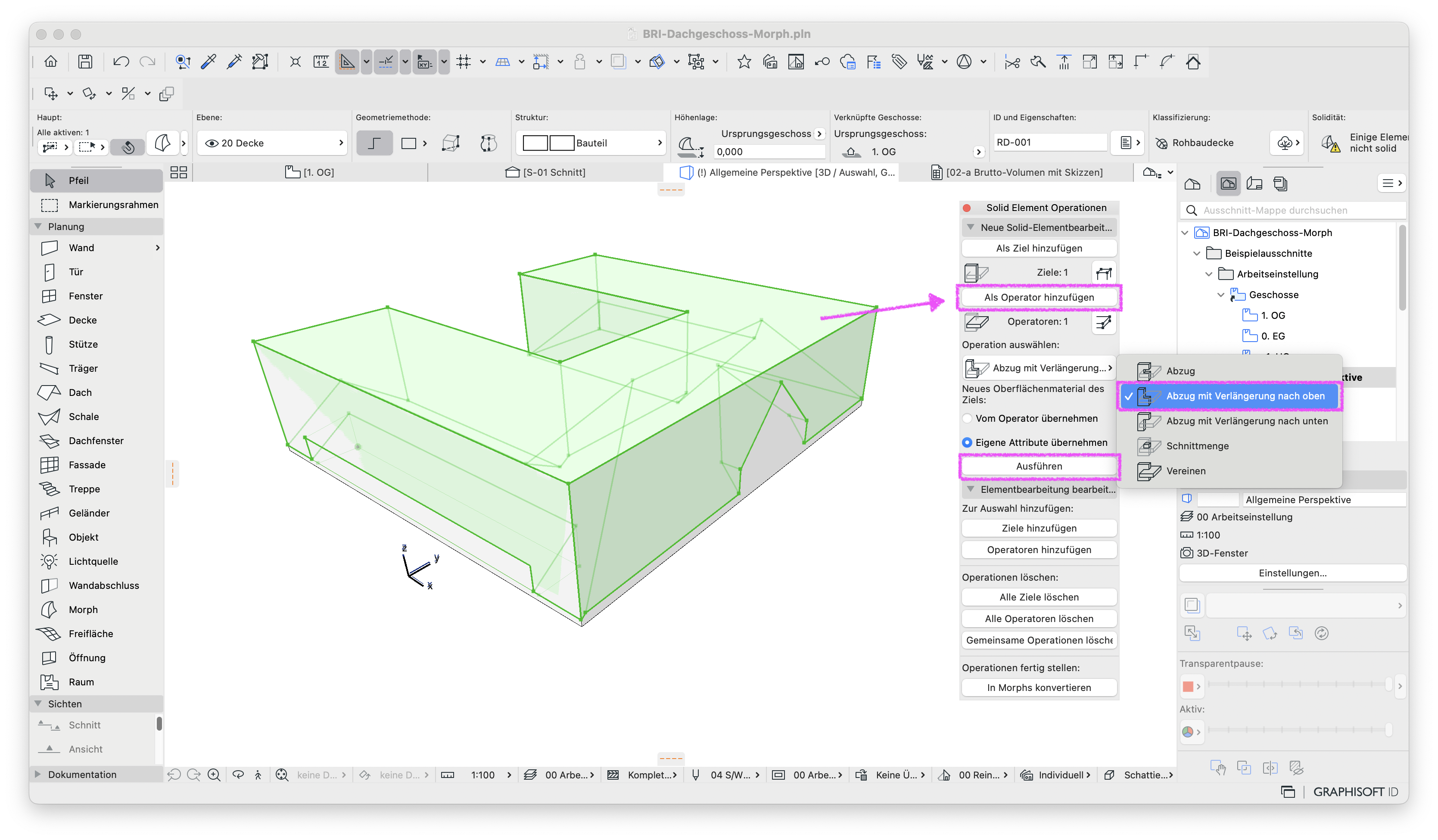

Positiv und Negativ müssen wieder mit SEOs miteinander verschnitten werden. Die Operation ist dieses Mal Abzug mit Verlängerung nach oben.
|
|
|

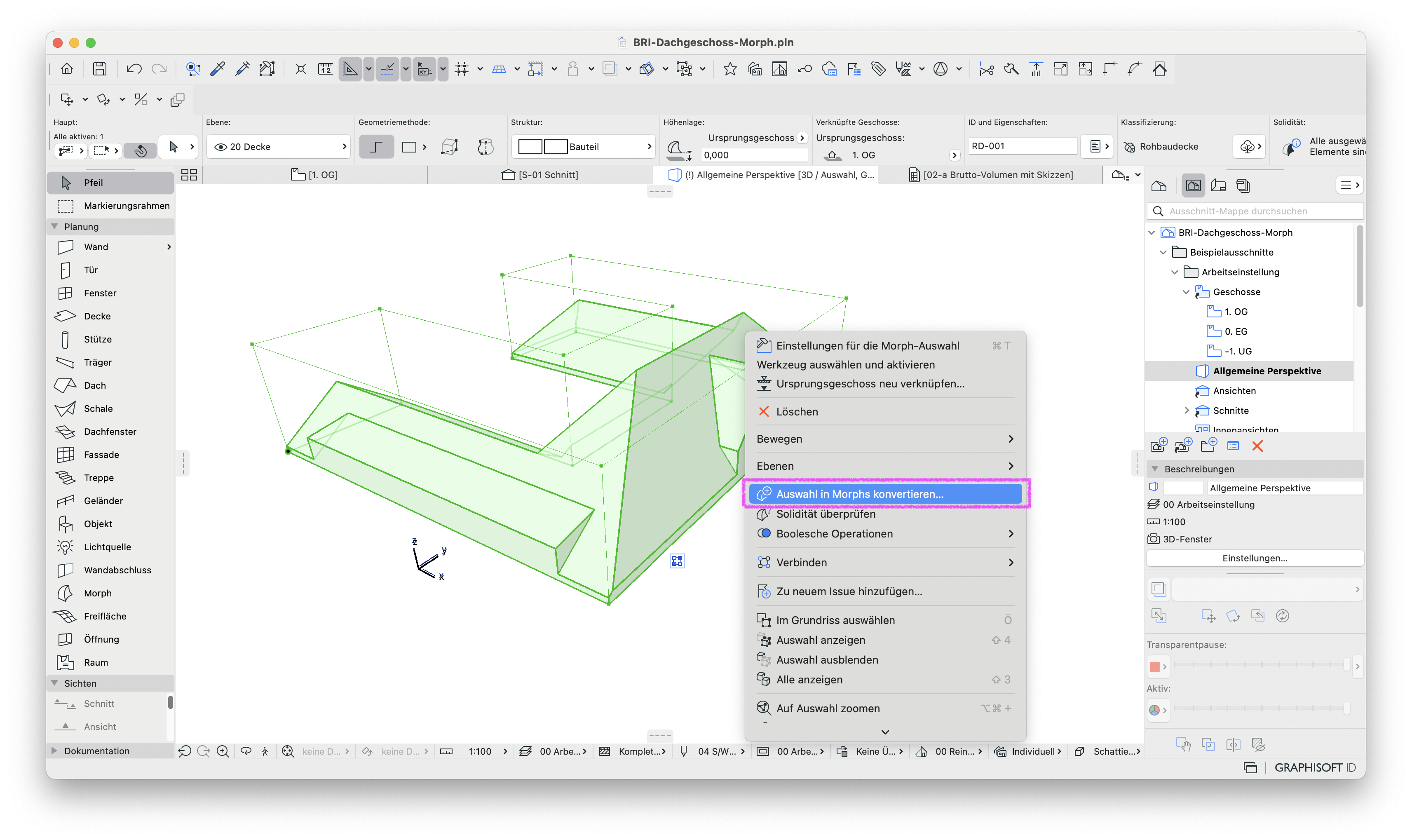

Das Positiv wird abschließend wieder zur Morph umgewandelt, um die SEOs von dem Morph zu entfernen.
|
|
|

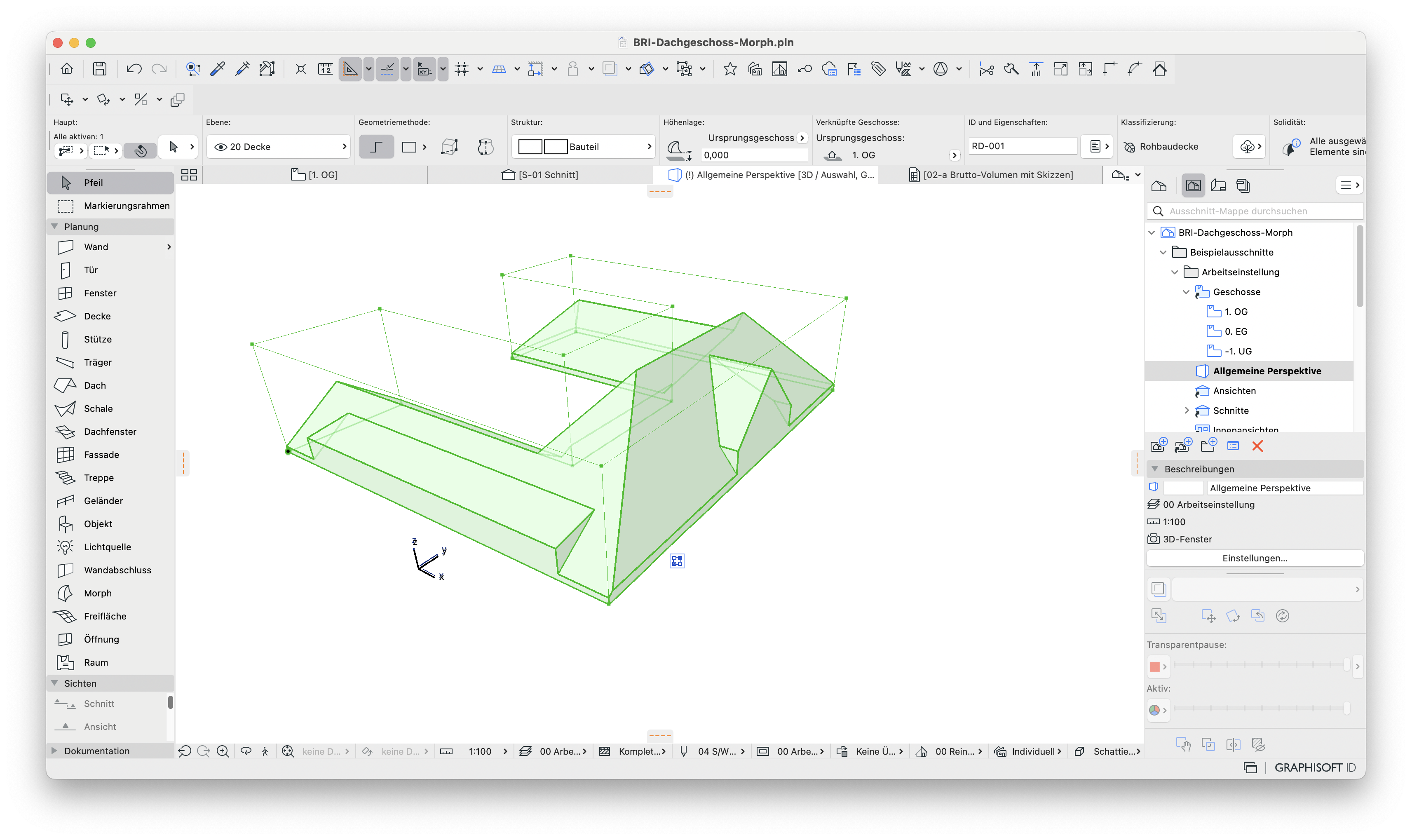

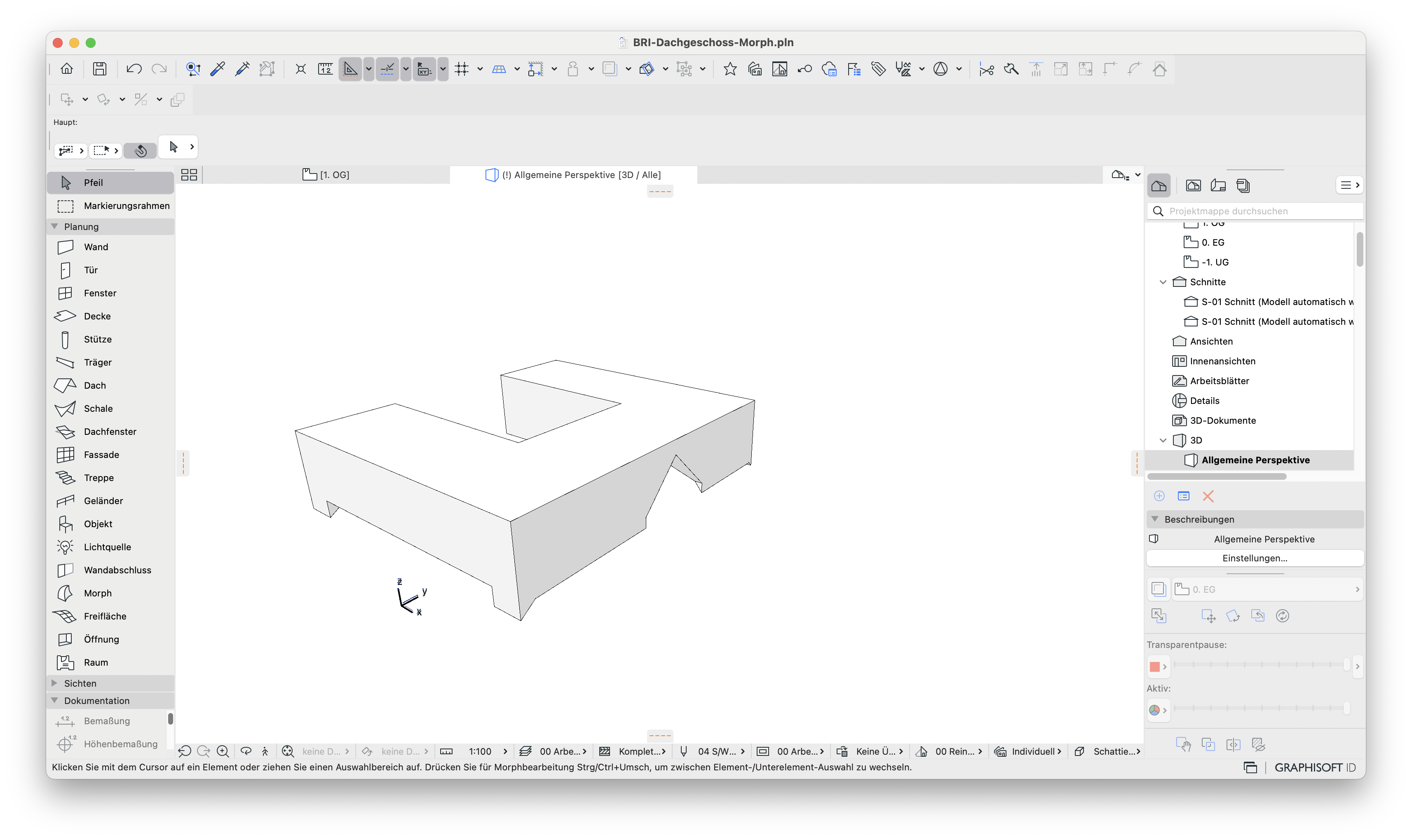

Das Ergebnis ist die Dachform als Morph, welche für die BRI-Berechnung verwendet werden kann:
|
|
|
Hinweis:
Alternativ kann der 3D-Körper, wie in Schritt 2 des Troubleshooting Komplexe Dachformen lassen sich nicht oder nur schwer modellieren, auch mit einer Freifläche modelliert und dann in eine Morph umwandelt werden.
