Problemstellung

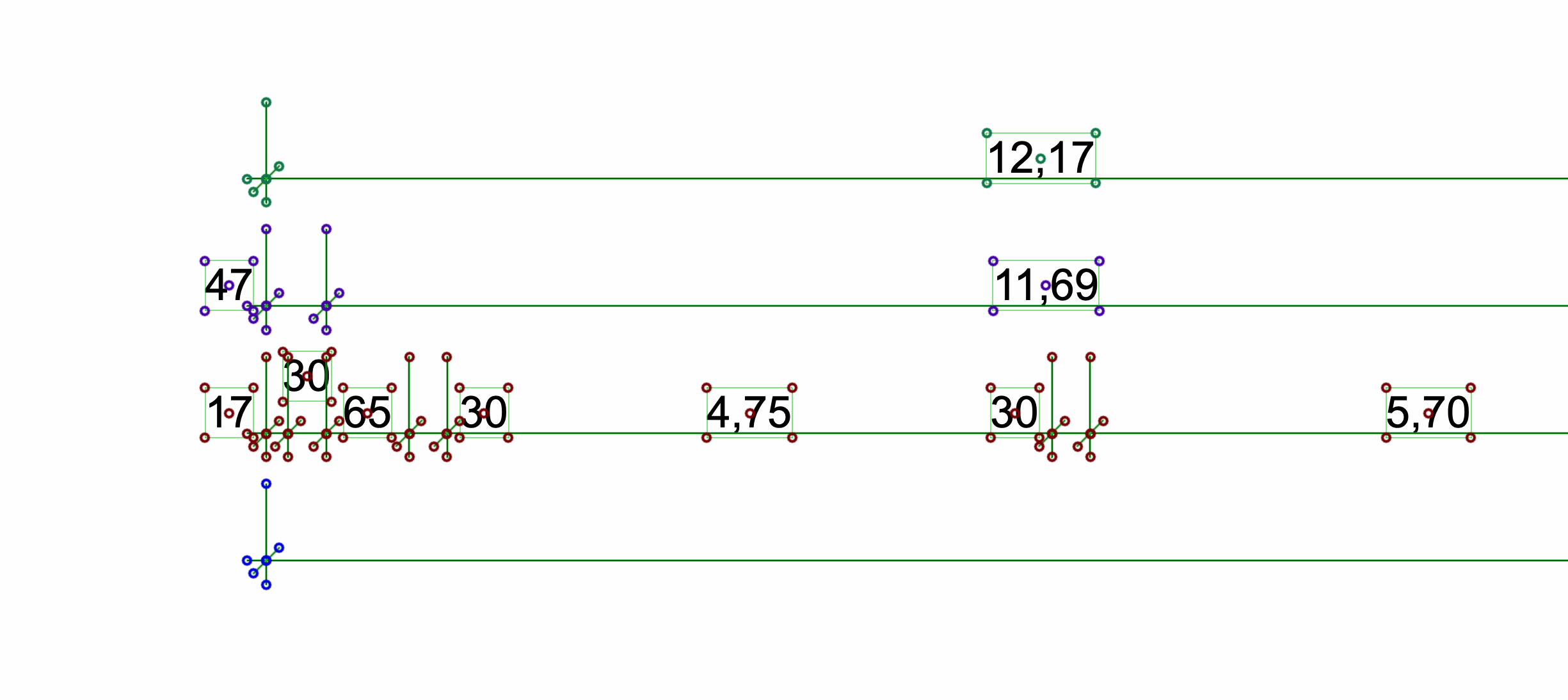

Nach dem DWG-Export bzw. -Import sind die Maßketten in 2D-Elemente wie Linien aufgelöst. Die Bemaßungen sind dadurch nicht mehr mit den Elementen, z. B. Wänden, assoziiert.
Troubleshooting

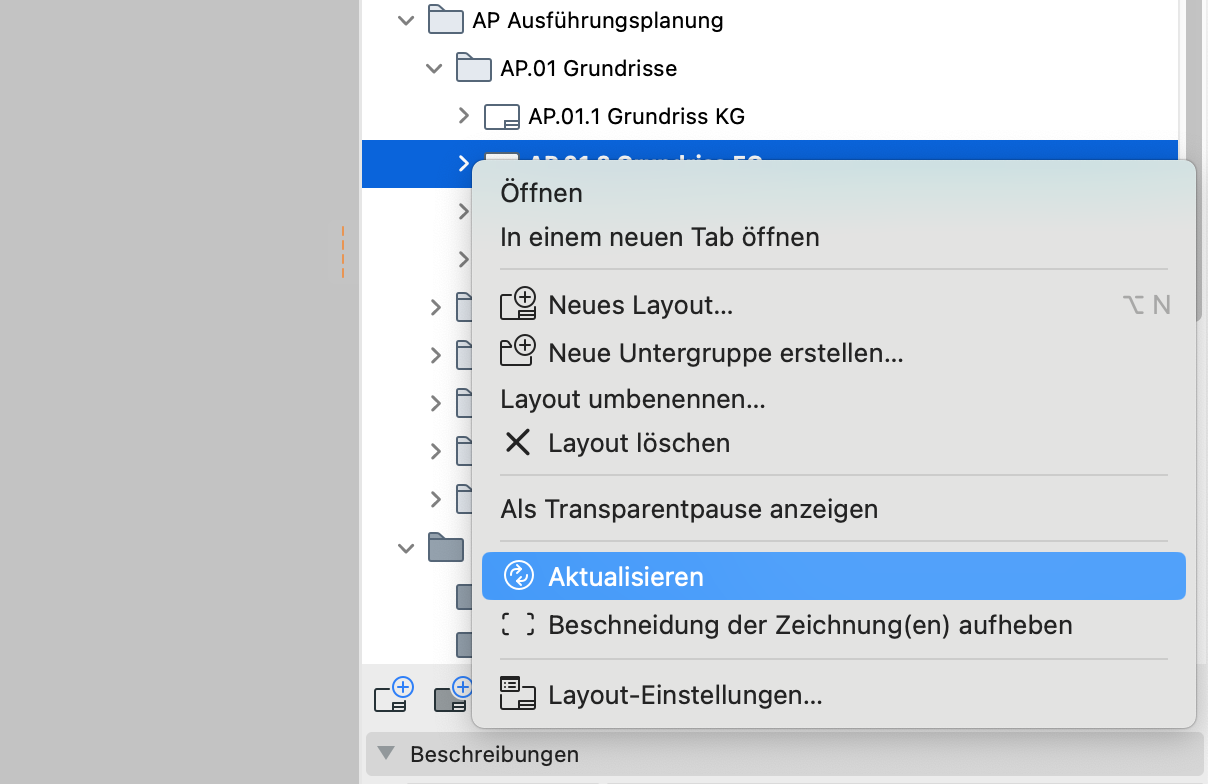

1. Für Export: Zeichnungen auf Layouts aktuell?
Wenn Layouts als DWG exportiert werden, muss sichergestellt sein, dass die auf dem Layout platzierten Zeichnungen aktuell sind.
Hinweis:
Auch externe Zeichnungen, die aus einer anderen Quelldatei in das Projekt referenziert sind – z. B. .mod-Dateien –, müssen ebenfalls aktuell sein.
2. Für Export: Nähe der Elemente zum Projektursprung prüfen
Das Gebäudemodell muss im Bereich des Projektursprungs modelliert sein, bzw. alle Zeichnungsinhalte sollten sich in dessen Nähe befinden. Wie die Projektdatei darauf überprüft werden kann, wird im entsprechenden Troubleshooting-Artikel beschrieben.

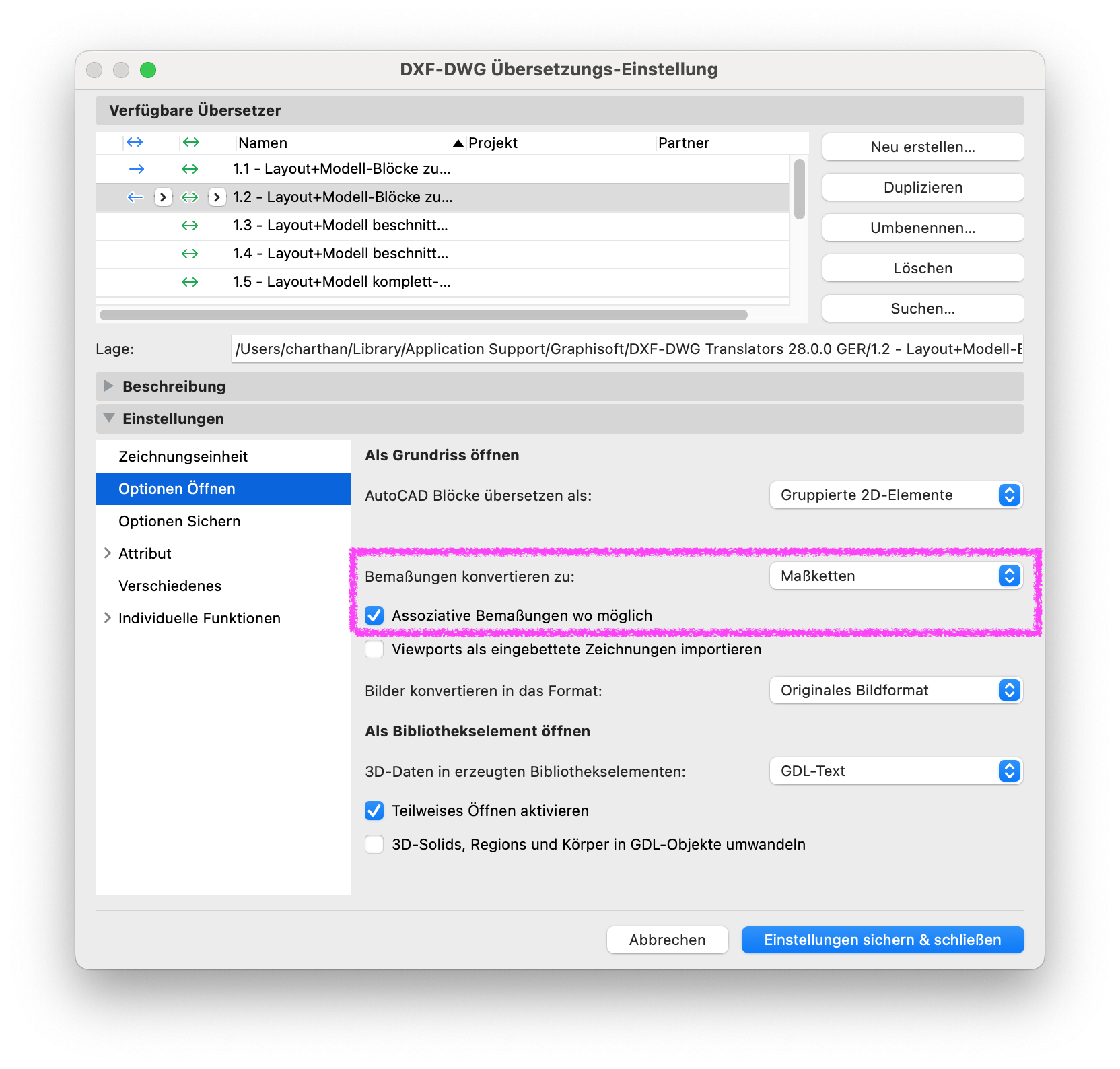

3. Für Import: DXF-DWG Übersetzungs-Einstellungen prüfen
DXF-DWG Übersetzungs-Einstellung > Einstellungen > Optionen Öffnen
- Bemaßungen konvertieren zu: Maßketten
- Haken setzen bei Assoziative Bemaßungen wo möglich
