Problemstellung

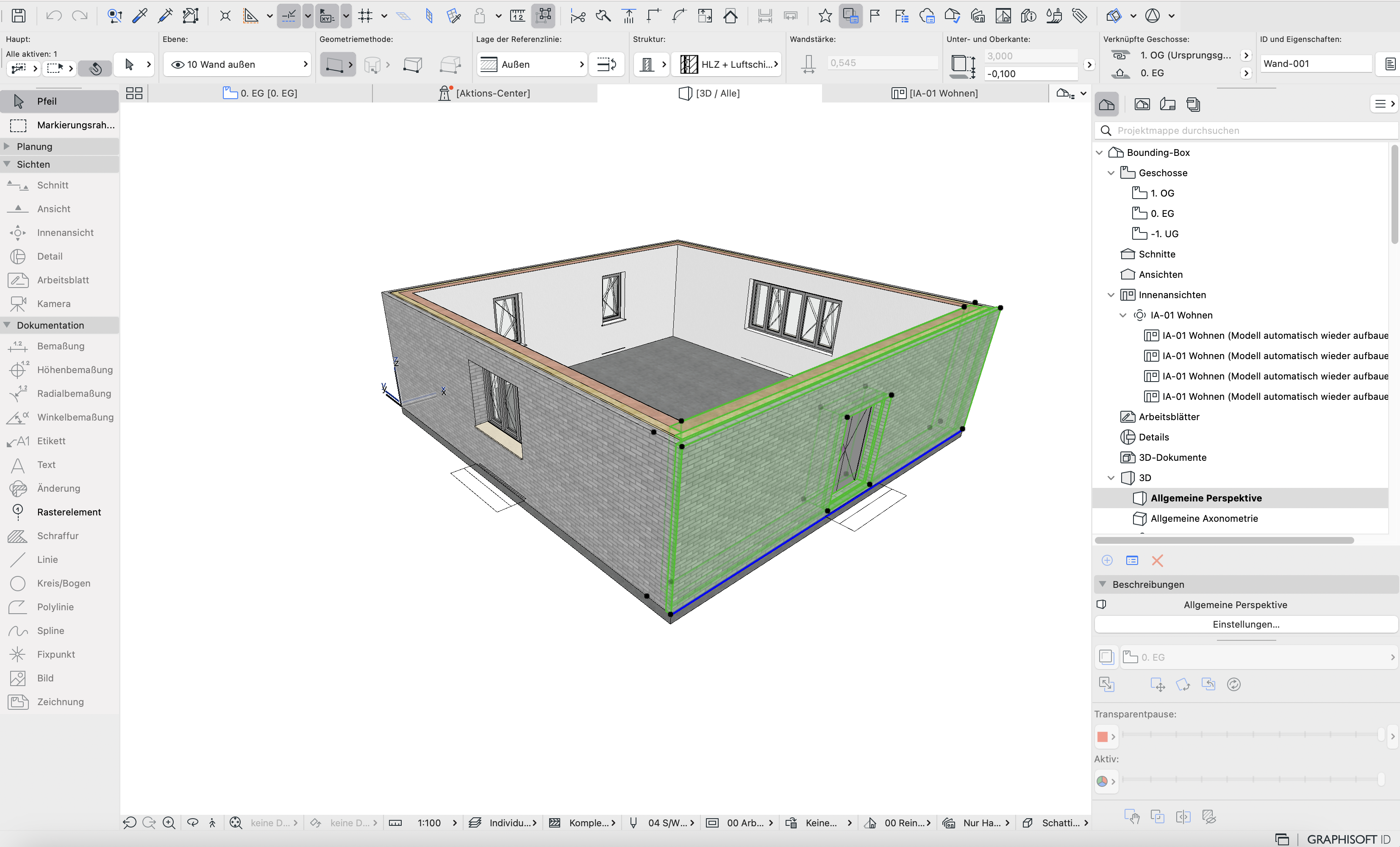

Wenn Elemente im 3D ausgewählt werden, liegen die grünen Elementkonturen und schwarzen Bearbeitungspunkte neben den eigentlichen Element. Die Elemente lassen sich dadurch schwer oder überhaupt nicht bearbeiten, da die eigentlichen Bearbeitungsreferenzen nicht auswählbar sind.
Troubleshooting
Elemente weit vom Ursprung entfernt löschen
Wenn die grüne Bounding Box und schwarzen Bearbeitungspunkte des Elements, neben den eigentlichen Element liegt, befinden sich Elemente weit vom Projektursprung entfernt. Die weit vom Ursprung liegenden Elemente müssen gefunden und gelöscht bzw. verschoben werden.
- Hierzu müssen alle Ebenen und Umbaufilter sichtbar geschalten werden.
- Wenn Varianten verwendet werden, müssen diese auch überprüft werden.
- Unter Fenster > Paletten muss die Koordinaten-Palette aktiviert werden.
- Es sollte mit einen Doppelklick auf den Benutzerursprung in der Koordinaten-Palette dieser zurückgesetzt werden. Damit beziehen sich anschließend die Werte auf den Projektursprung.
- Anschließend muss für jede Projekt-Sicht, also alle Grundriss, Schnitt, Ansicht, Innenansicht, 3D, Arbeitsblatt und Detail geprüft werden, ob sich Elemente weit vom Ursprung befinden.
- Hierzu kann zuerst mit einem Doppelklick auf das Mausrad die Sicht optimiert werden.
- Wenn die Zoom-Stufe sehr klein wird, ist dies ein Anzeichen dafür, dass Elemente sich weit vom Ursprung befinden.
-

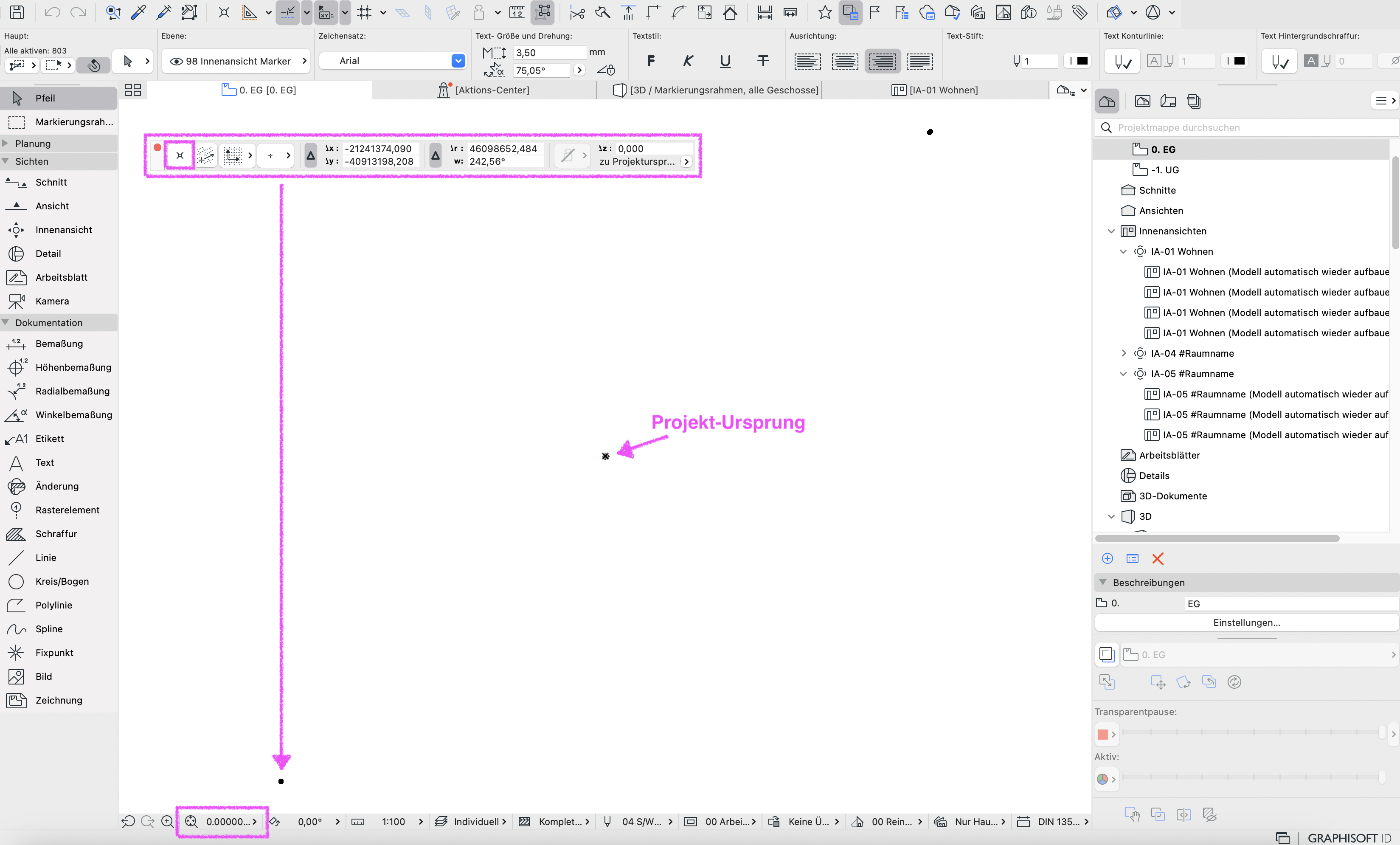

- Mit strg+A für Windows und cmd+A für macOS können alle Elemente ausgewählt werden. Durch die schwarzen Bearbeitungspunkte der Auswahl wird deutlich, wo sich die Elemente befinden.

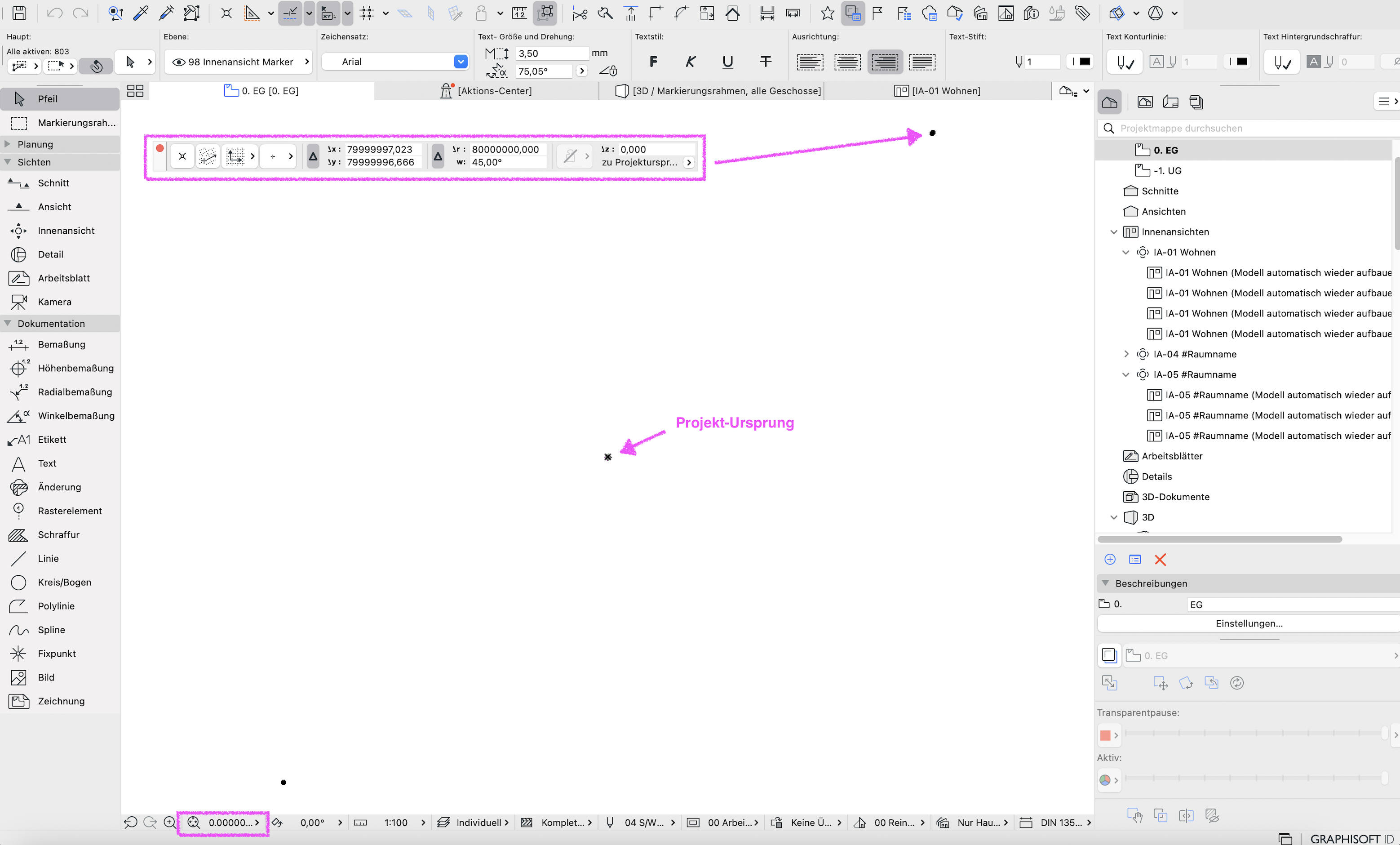

- Mit Hilfe der Koordinaten-Palette kann geprüft werden, wie weit sich Elemente vom Ursprung befinden.
- Der Projektursprung ist immer durch ein kleines graues X gekennzeichnet.
- Der Projektursprung ist mit den Koordinaten-Werten 0,0 und 0 für x-, y- und z-Koordinaten bemessen.
- Es kann anschließend auf die weit entfernten Punkte gezoomt werden.
- Nachdem die Gesamtauswahl aufgehoben wird, können diese gelöscht oder verschoben werden.

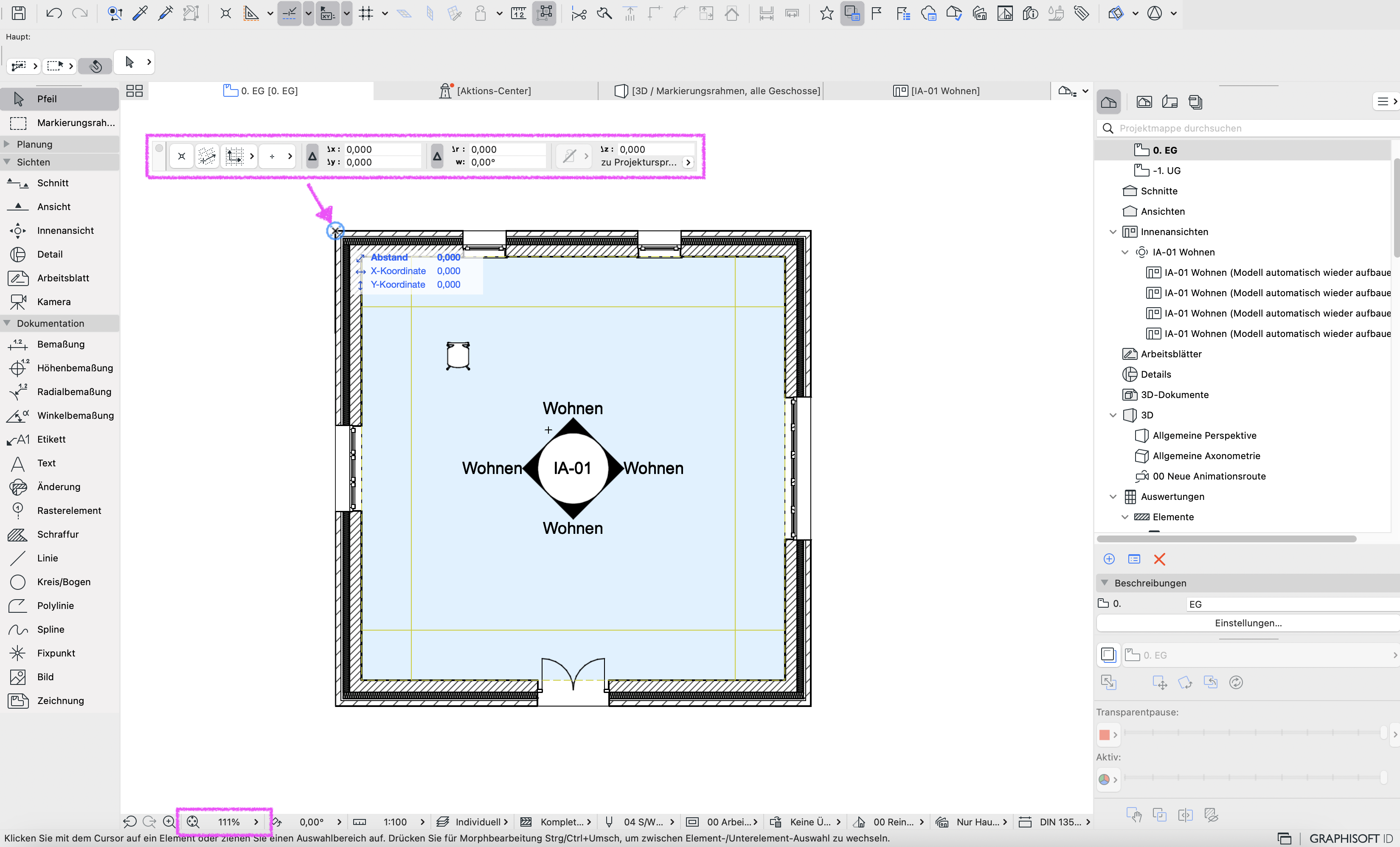

- Beim erneuten optimieren der Sicht, sollte die Zoomstufe deutlich größer werden.
- Die Werte in Koordinaten-Palette sind anschließend auch deutlich kleiner.
- Anschließend muss die Datei gespeichert und geöffnet&repariert werden.

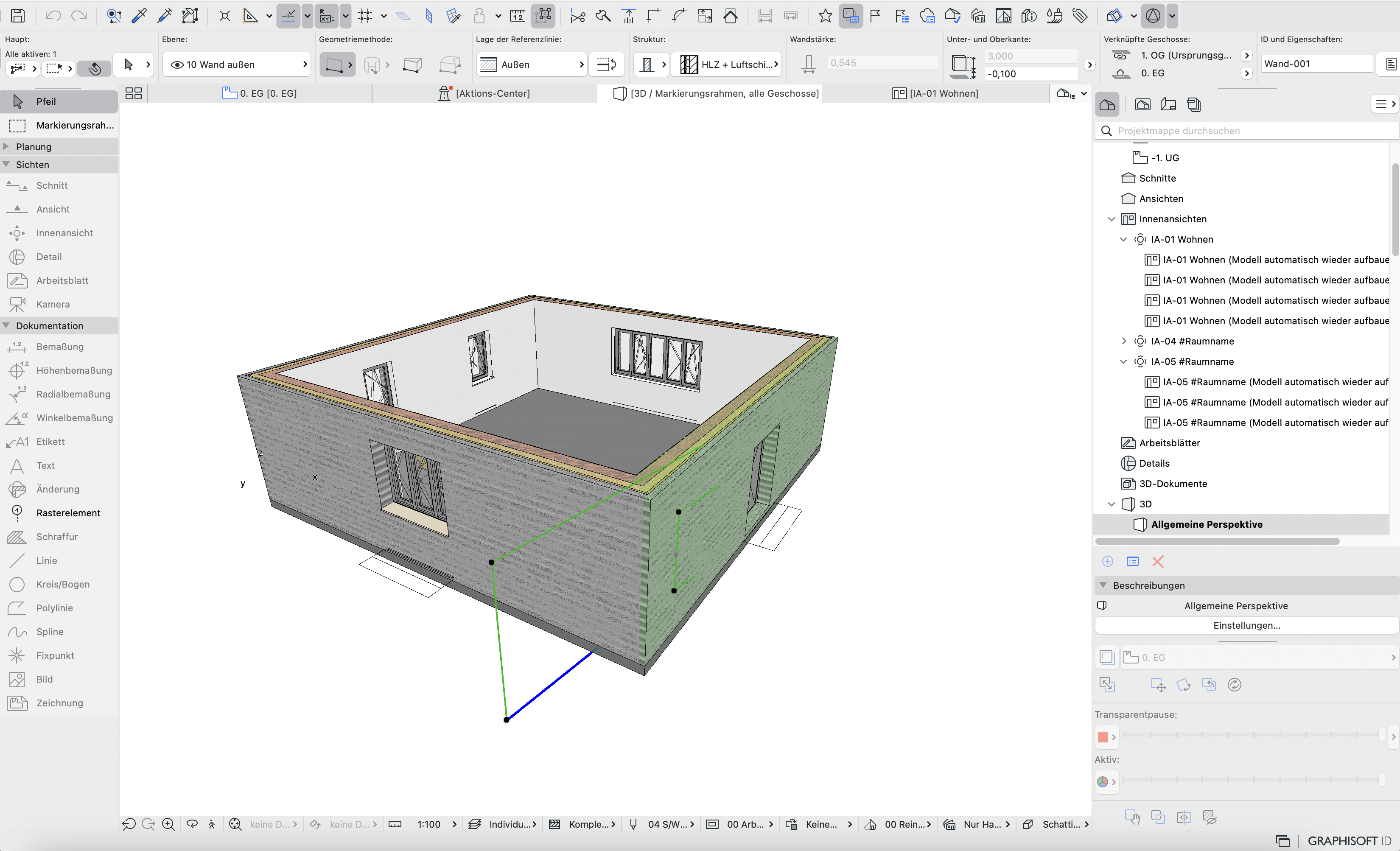

- Nach der Reparatur liegt die grüne Bounding Box und die schwarzen Bearbeitungspunkte wieder an den ursprünglichen Elementen.
Hinweis:
Wenn Elemente weit vom Projektursprung entfernt sind, wird neben der abweichenden Bounding Box, im 3D auch Texturen flimmernd dargestellt, sowie der Performance-Aufwand deutlich erhöht.
Wurde das gesamte Modell für den Modellexport weit vom Ursprung verschoben, muss dieses auch wieder an den Ursprung verschoben werden. Ab Archicad 25 wird für den Export in einen bestimmten Abstand der Vermessungspunkt verwendet. Damit ist der georeferenzierte Datenaustausch ohne weit vom Projektursprung liegenden Elementen möglich.
