Problemstellung

Eine Wand wird im Grundriss nur im Ursprungsgeschoss, auf welchem sie gezeichnet worden ist, angezeigt, und nicht in den Geschossen darüber oder darunter.

Troubleshooting

1. Höhen der Wand prüfen

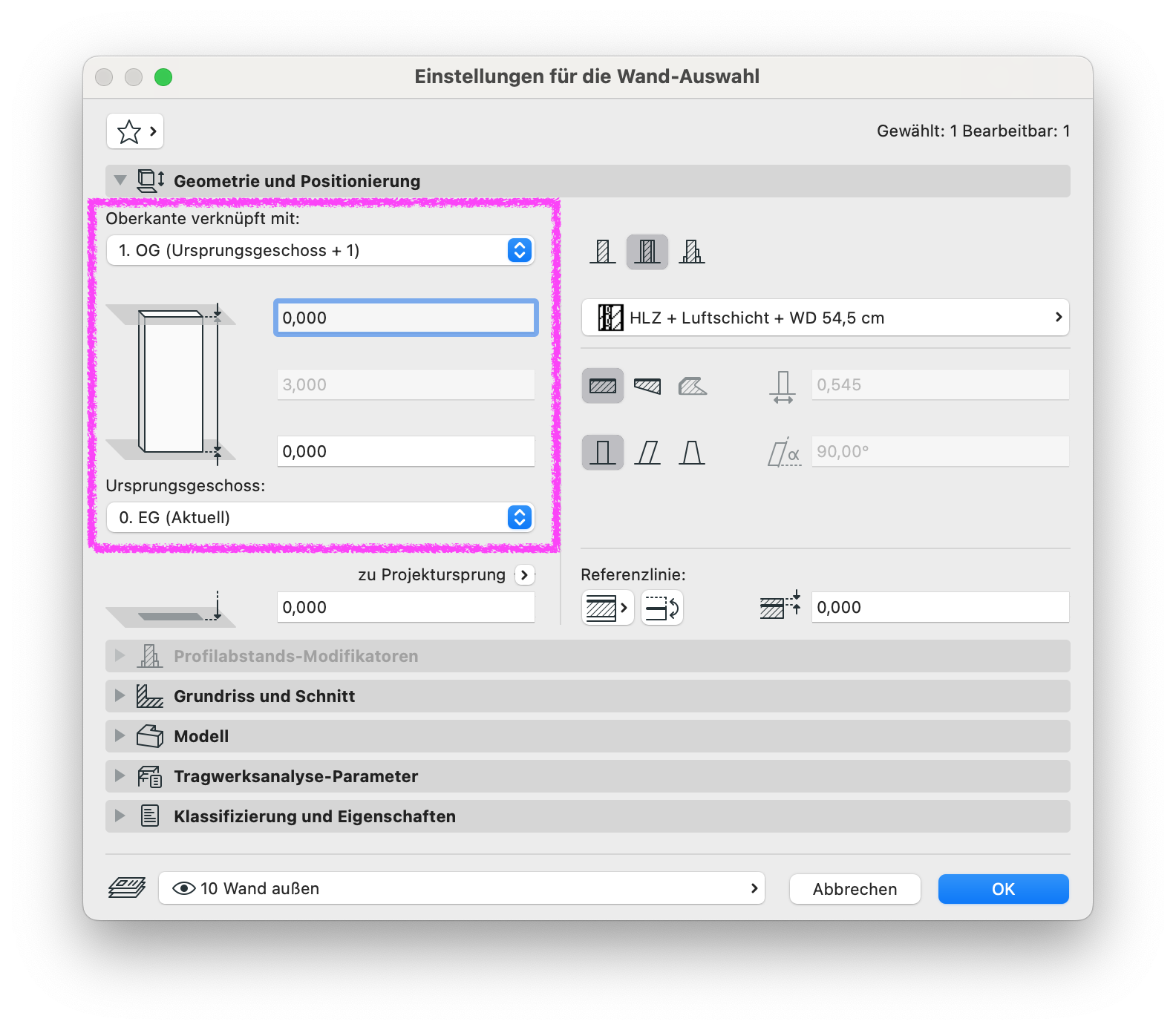

Einstellungen für die Wand-Auswahl > Geometrie und Positionierung

Welche Höhenwerte sind eingestellt?

Befindet sich die Wand mit ihrer Unter- und Oberkante innerhalb eines Geschosses bzw. einer Geschosshöhe und ragt diese mit ihrer Unter- und/oder Oberkante in das jeweils angrenzende Geschoss (sofern vorhanden) hinein?
Von den definierten Höhenwerten abhängig können weitere Einstellungen, wie z.B. die Einstellung In allen relevanten Geschossen (siehe Punkt 2) oder die Grundriss-Schnittebenen-Einstellungen (siehe Punkt 3) sein.

2. Darstellungseinstellungen prüfen

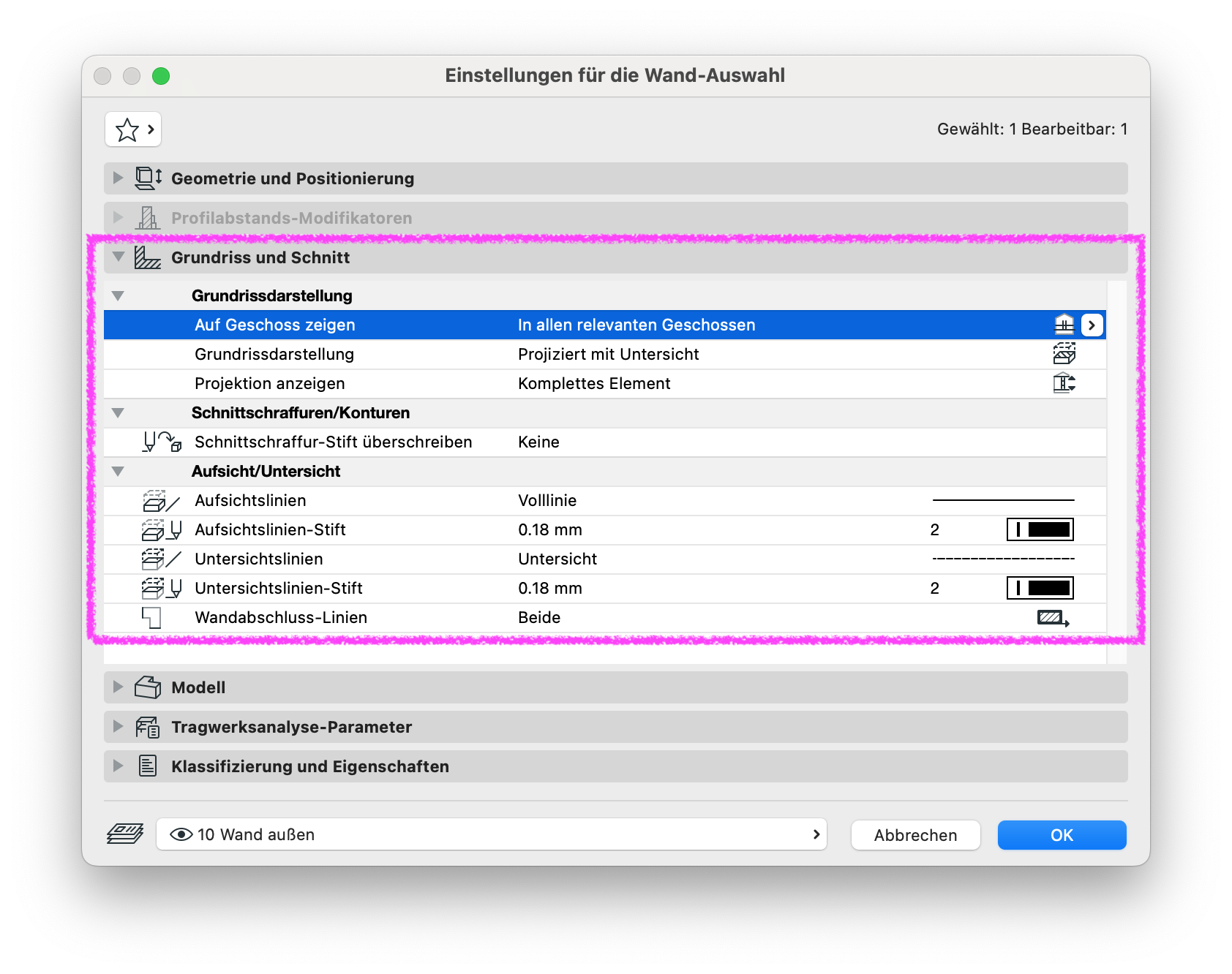

Einstellungen für die Wand-Auswahl > Grundriss und Schnitt

Bei der Option Auf Geschoss zeigen ist In allen relevanten Geschossen einzustellen.
Welche Grundrissdarstellung ist definiert? Soll die Wand z.B. als Untersicht im darunterliegenden Geschoss angezeigt werden, so ist Projiziert mit Untersicht einzustellen.
Welche Linientypen und Stifte sind für die Aufsichts- und Untersichtslinien definiert?

Hinweis:

Die Einstellung In allen relevanten Geschossen greift nur, wenn die Wand mit ihrer Unter- oder Oberkante höhentechnisch in das angrenzende Geschoss fällt (und zusätzlich für die Untersicht die Einstellung Projiziert mit Untersicht getätigt ist). Folglich wird die Wand automatisch als Unter- oder Aufsicht im jeweiligen Geschoss angezeigt.

3. Grundriss-Schnittebenen-Einstellungen prüfen

Dokumentation > Grundriss–Schnittebene…

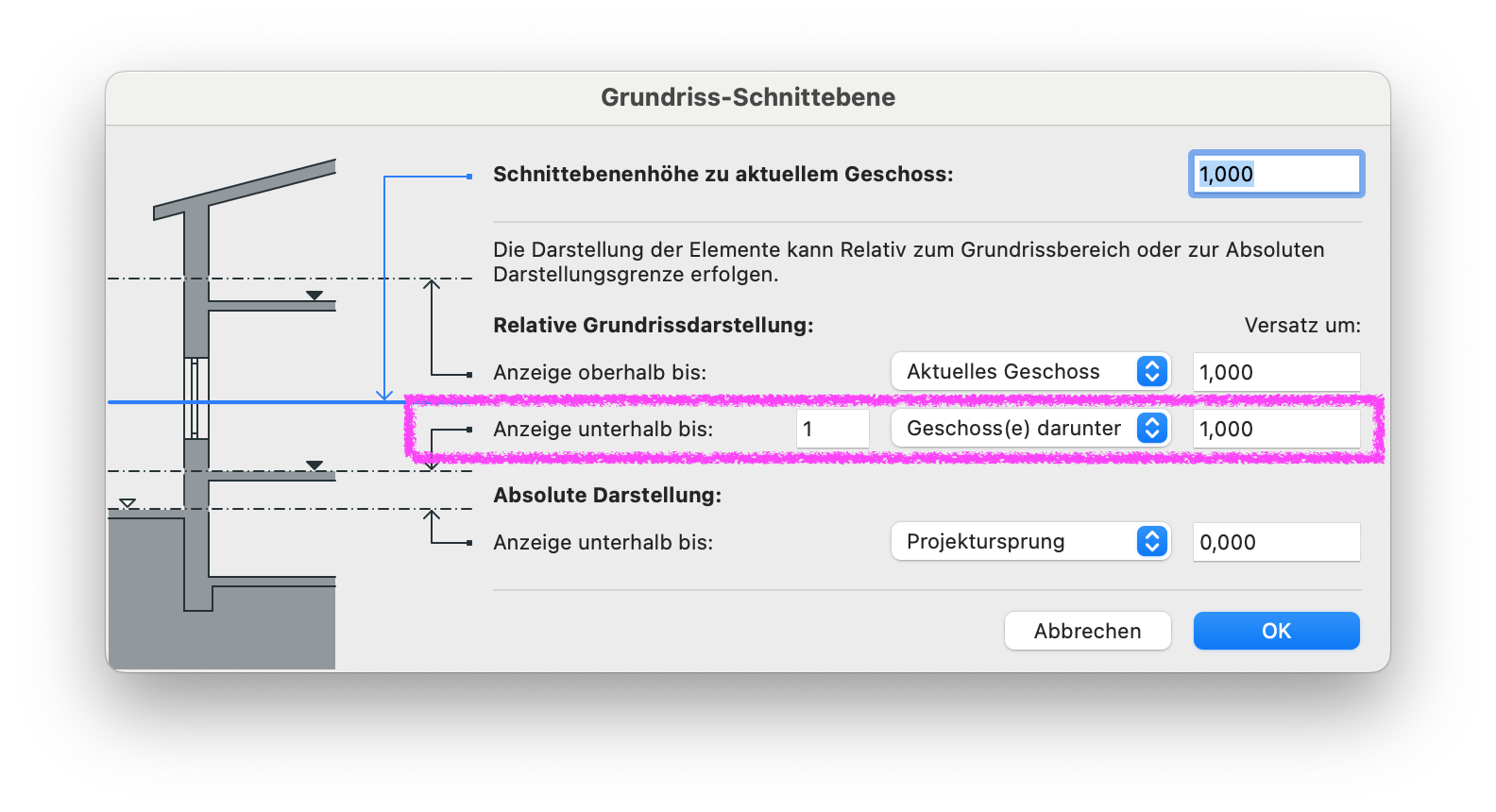

Beispiel 1: Die Wand wird im Geschoss darüber nicht angezeigt.

Relative Grundrissdarstellung: Anzeige unterhalb bis 1 Geschoss(e) darunter.
Ggf. ist noch ein entspr. Höhenwert für den Versatz einzustellen, je nach eingestellten Höhenwerten der Wand (siehe Punkt 1).

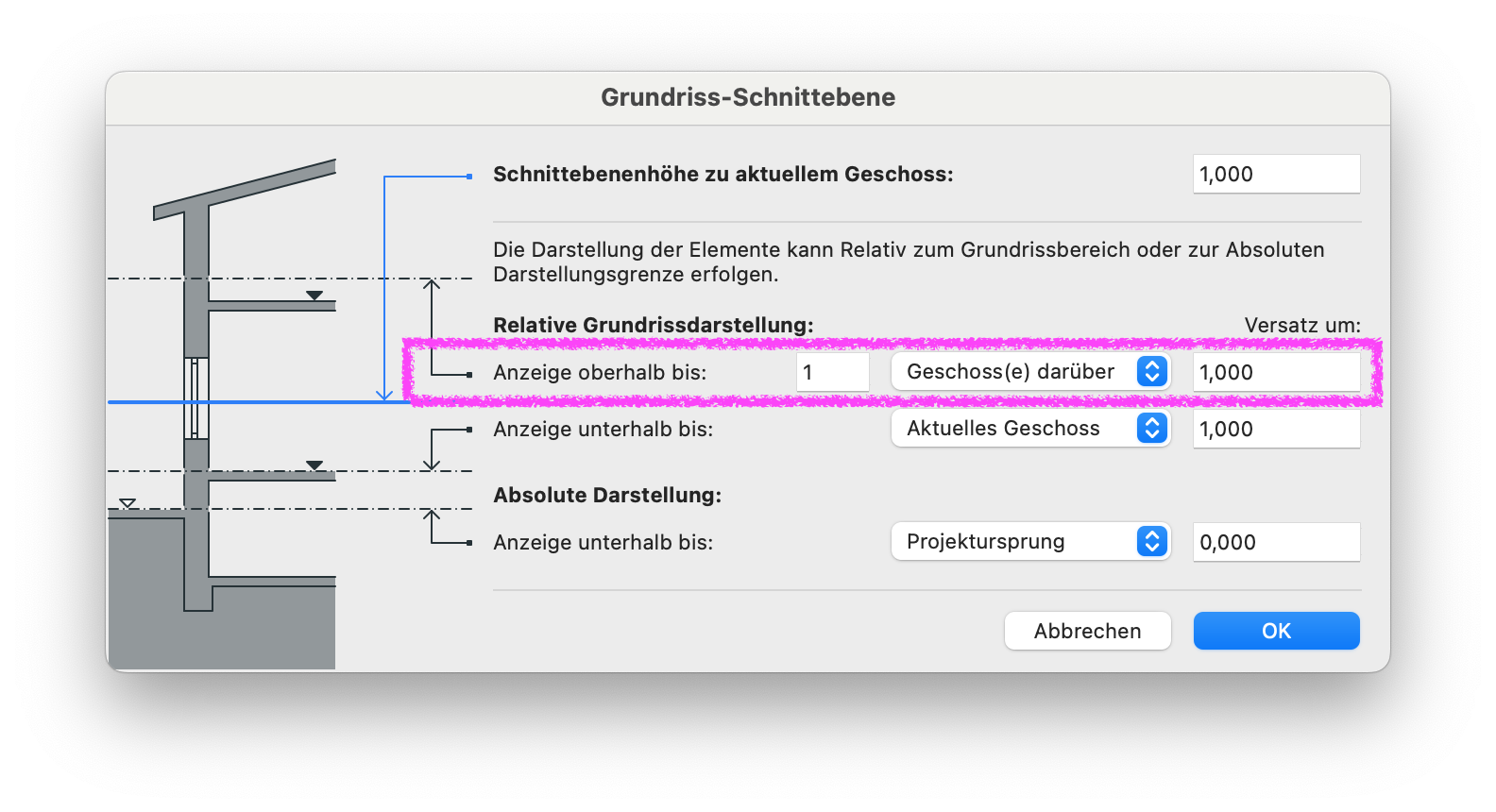

Beispiel 2: Die Wand wird im Geschoss darunter nicht angezeigt.

Relative Grundrissdarstellung: Anzeige oberhalb bis 1 Geschoss(e) darüber.
Ggf. ist noch ein entspr. Höhenwert für den Versatz einzustellen, je nach eingestellten Höhenwerten der Wand (siehe Punkt 1).

Hinweis:

Analog zu den Geschosseinstellungen kann die Grundriss-Schnittebene unter dem oben genannten Pfad global im Projekt nur einmal eingestellt werden. Die Einstellungen zur Grundriss-Schnittebene sind spezifisch für jeden Ausschnitt neu zu definieren:

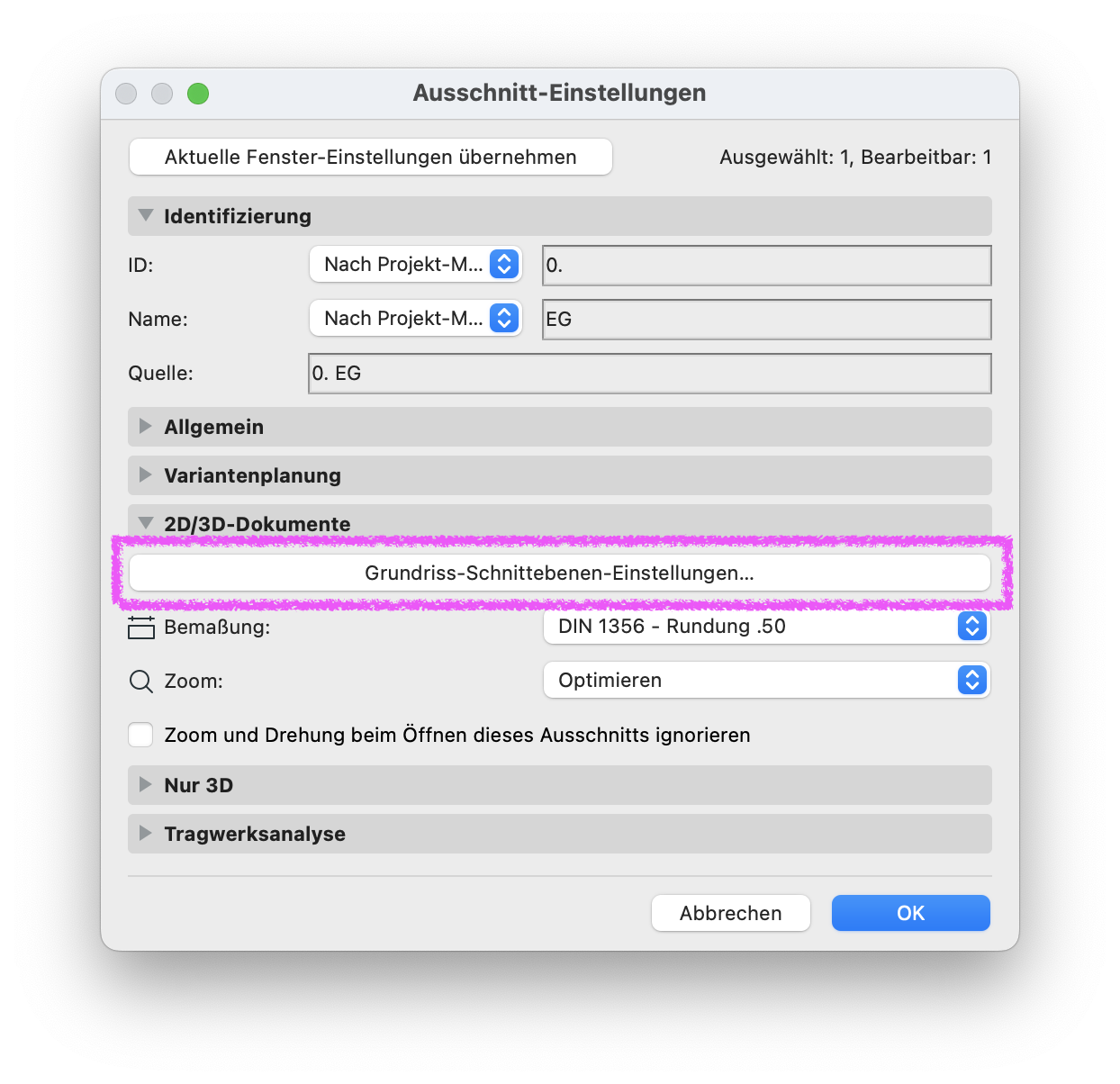

Ausschnitt-Einstellungen > Grundriss-Schnittebenen-Einstellungen...

4. Darstellungsreihenfolge prüfen

Bearbeiten > Darstellungsreihenfolge

Gegebenenfalls können die Elemente durch andere Elemente in der Zeichnung verdeckt sein. Die Darstellungsreihenfolge der Elemente gilt es mit dem oben genannten Menü-Befehl oder dem entspr. Befehl aus dem Kontextmenü (rechte Maustaste) zu prüfen.
