Problemstellung
Zwei oder mehr Elemente, z. B. Wände, stoßen in einem Punkt zusammen und werden im Grundriss nicht korrekt dargestellt. Bauteilschichten oder Baustoffschraffuren verbinden sich nicht ordnungsgemäß.

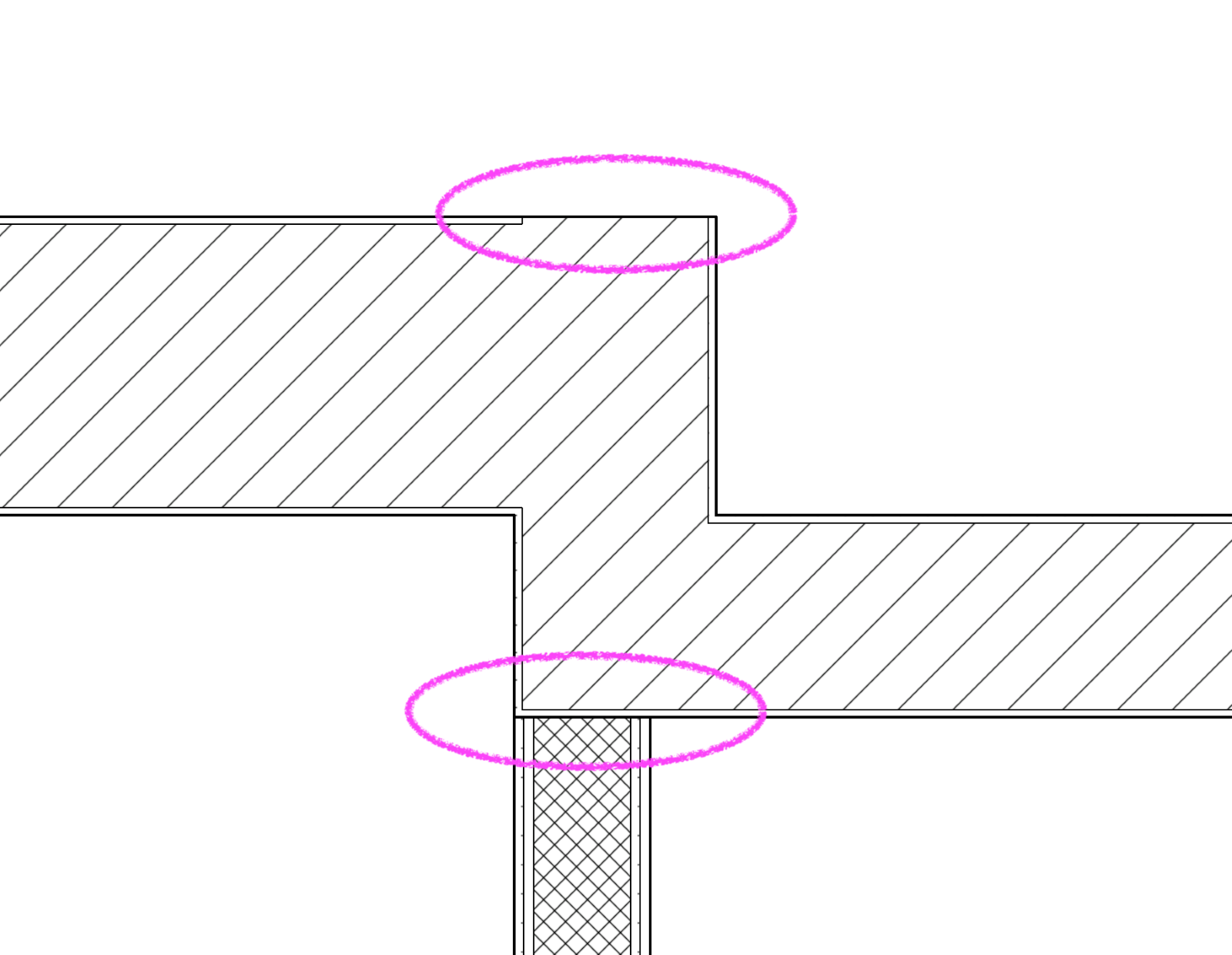

In diesem Beispiel verbinden sich die Putzschichten (oben) nicht, und die Leichtbauwand müsste die Putzschicht durchstoßen und an der Mauerwerksschicht anschließen (unten):
Troubleshooting
Bei Verschneidungsproblemen zwischen Bauteilen sind bestimmte Punkte zu überprüfen. Weitere Informationen zur Prüfung bietet der folgende Link: Wandverschneidung ist falsch
Falls der Verbindungspunkt zwischen den Bauteilen trotzdem nicht angepasst werden kann, können die folgenden Schritte weiterhelfen.

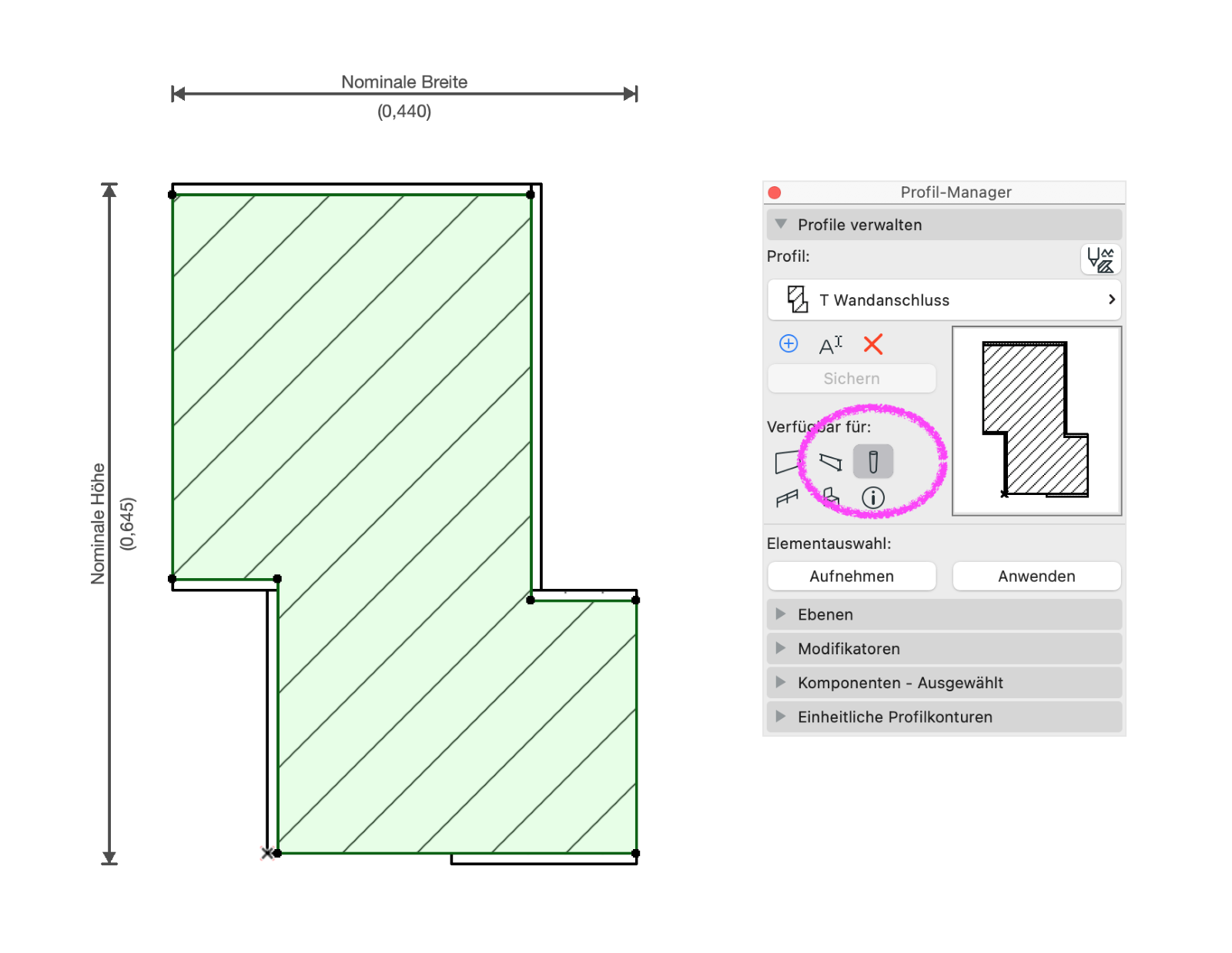

1. Verschneidungspunkt als komplexes Profil erstellen
- Optionen > Element-Attribute > Profilmanager…
Der Verschneidungspunkt wird im Profilmanager mit Schraffuren nachgebaut, sodass die Verbindung korrekt dargestellt wird.
- Zeichnungsinhalte aus dem Grundriss kopieren und in den Profilmanager einfügen
- Ggf. Schraffuren anpassen
- Verfügbar für: als Stütze einstellen
Weitere Informationen zur Erstellung von Profilen bietet der folgende Link: Komplexes Profil bearbeiten

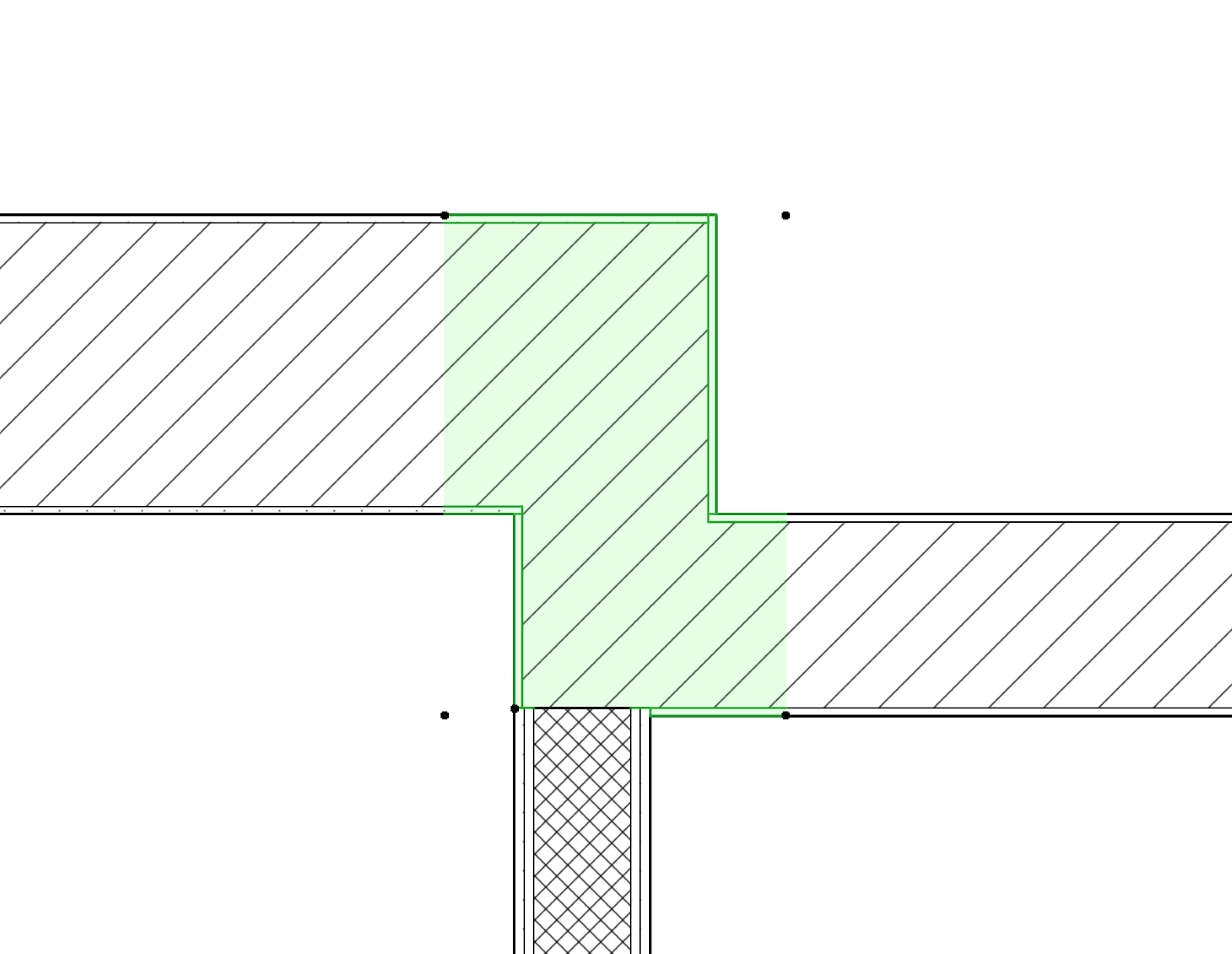

2. Profil im Grundriss einsetzen
- Mit dem Stützen-Werkzeug das erstellte Profil im Grundriss platzieren
- Abschließend einen passenden Höhenwert für die Stütze definieren
Automatische Baustoff- bzw. Schichtverbindungen erfolgen, sofern alle Bauteile bzw. Baustoffschichten nahtlos zusammenstoßen.
|
|

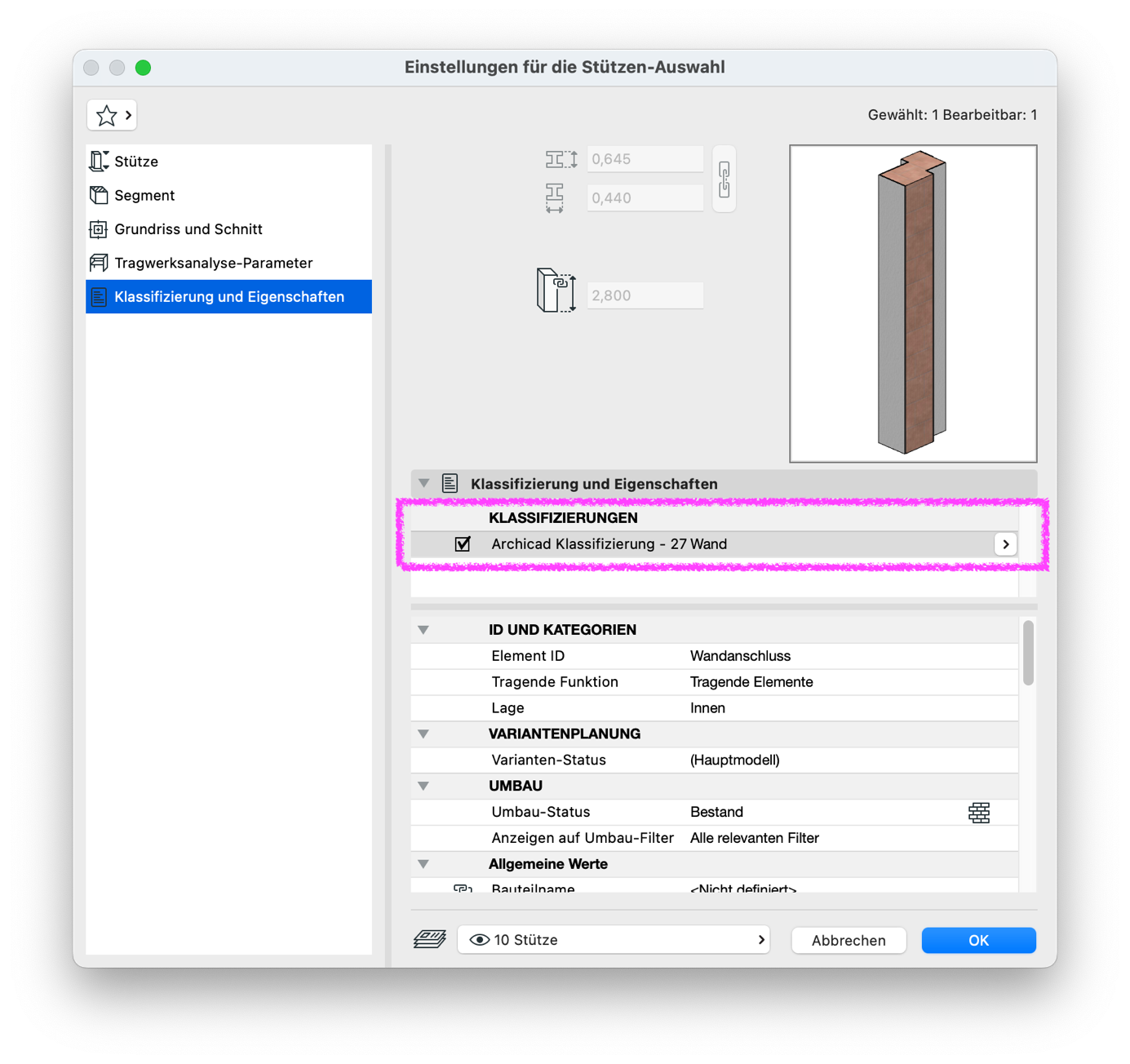

3. Klassifizierung und Eigenschaften prüfen
- Einstellungen für die Stützen-Auswahl > Klassifizierung und Eigenschaften
Falls notwendig, kann die Klassifizierung der Stütze verändert werden, z. B. auf Wand.
