Descrição do problema

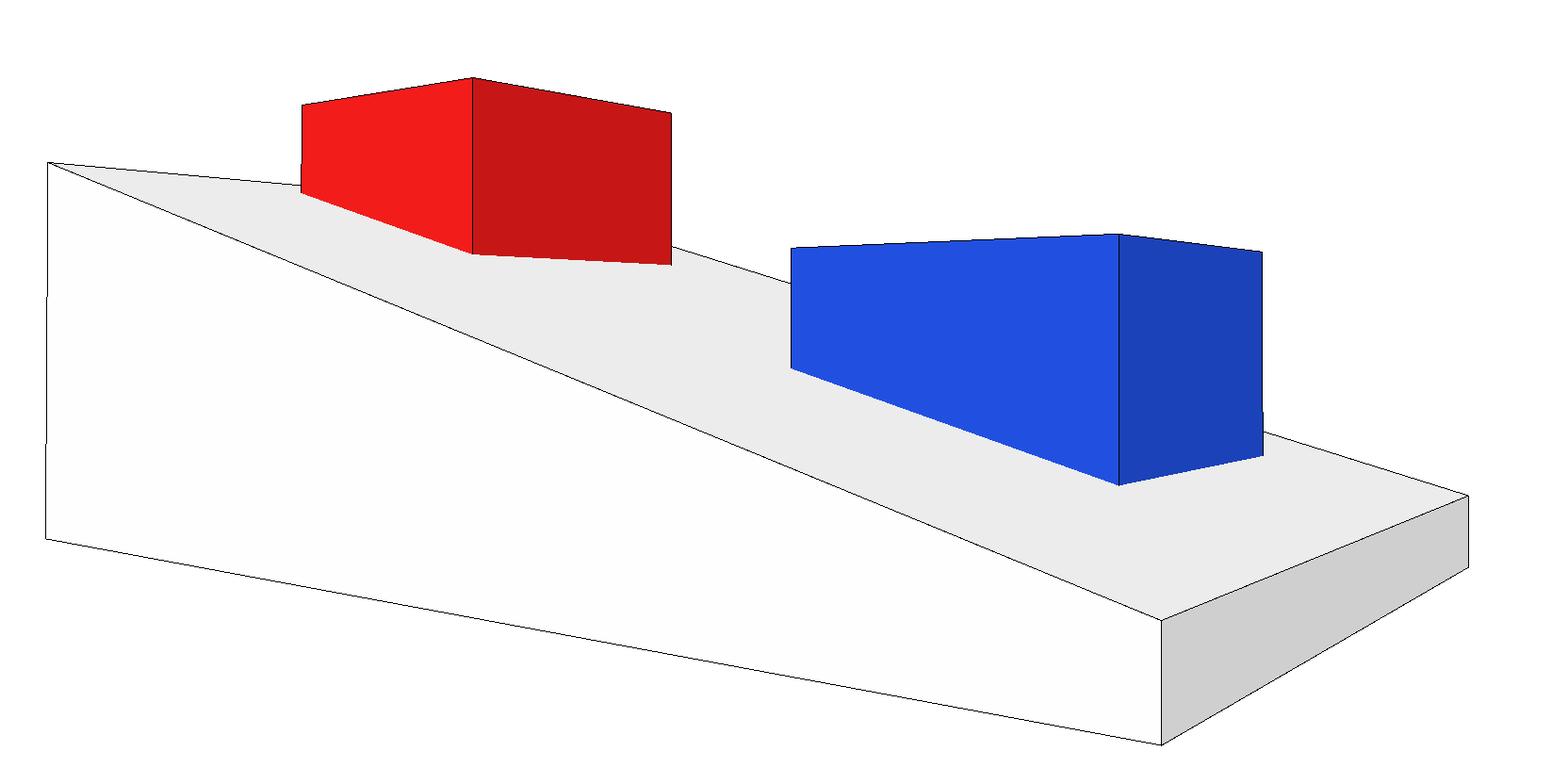

Você possui paredes em um terreno inclinado que pertencem ao mesmo piso, mas estão posicionadas em elevações diferentes. Você nota lacunas ou segmentos de parede em falta nas plantas onde as paredes estão posicionadas significativamente mais altas ou mais baixas que o Plano de Corte em Planta, mas elas estão visíveis no 3D.
Solução
Este problema ocorre porque o Plano de Corte em Planta possui um intervalo vertical limitado que pode não abranger paredes em elevações variadas em um terreno inclinado. Embora todas as paredes pertençam ao mesmo piso, aquelas posicionadas acima ou abaixo do intervalo do plano de corte não serão exibidas como cortadas.
- Selecione todas as paredes que precisam aparecer, independentemente da sua posição de elevação.

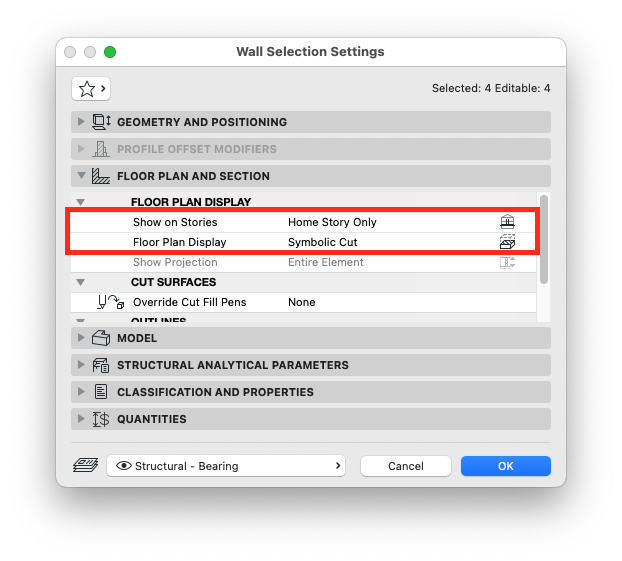

- Abra o diálogo Definições de Seleção de Parede.
- Expanda o painel Planta e Corte.
- Defina Visualização em Planta como Corte Simbólico.
- Certifique-se de que Mostrar nos Pisos esteja definido como Apenas no Piso de Origem (necessário para corte simbólico).
Essa combinação de definições força as paredes a serem exibidas como cortadas, independentemente de sua posição vertical real em relação ao plano de corte.

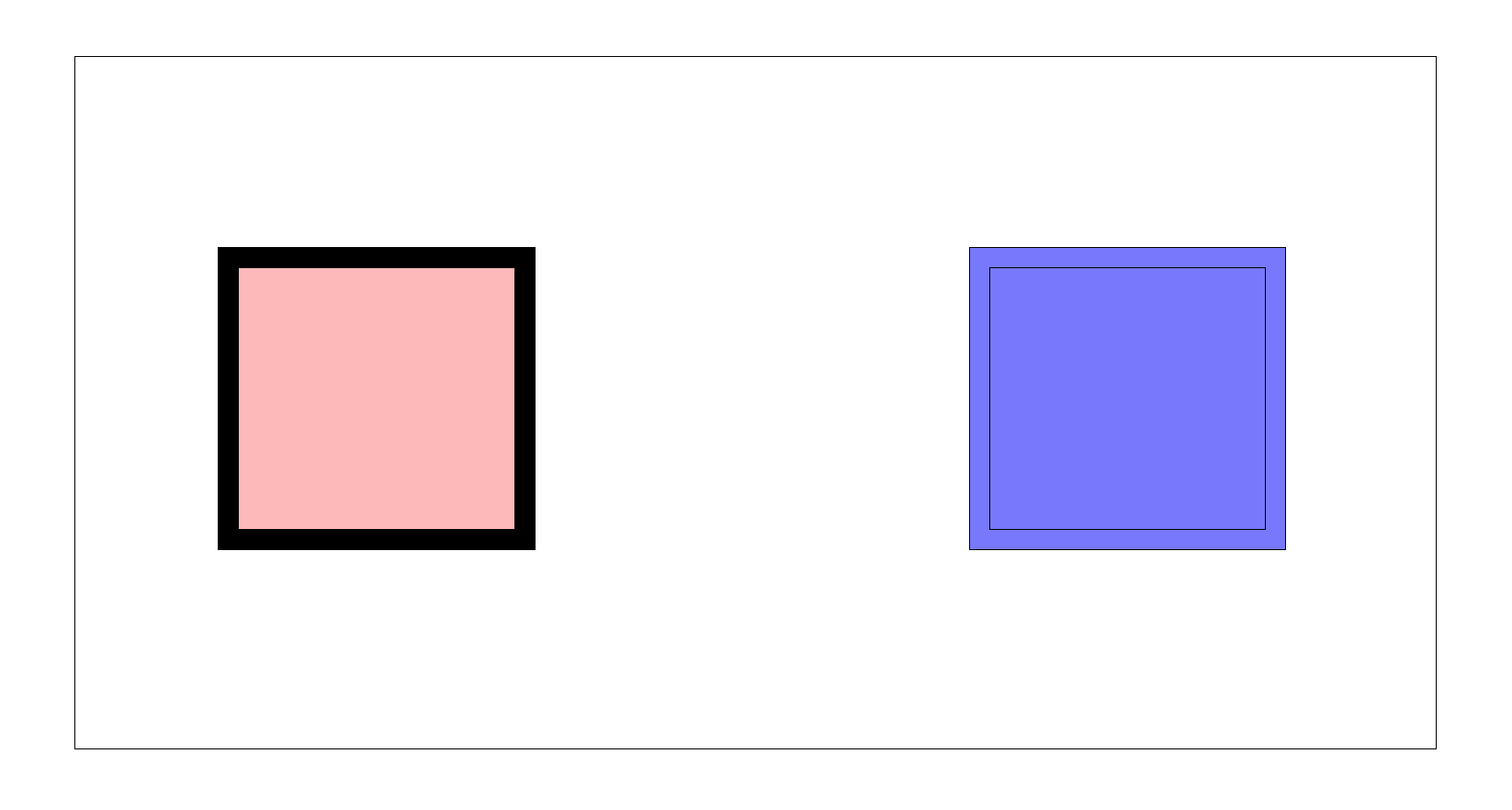

Após aplicar esses ajustes, todas as paredes no seu terreno inclinado devem aparecer na visualização em planta, com aquelas fora do intervalo de corte principal normalmente exibidas como linhas tracejadas para indicar sua posição acima ou abaixo do plano.
