Descrição do problema
Quando portas são colocadas em paredes compostas, as linhas de fim de uma ou de todas as camadas são interrompidas na abertura da porta. As camadas da parede parecem parar sem mostrar limites de material distintos onde a abertura corta a estrutura da parede composta.
Solução
Isso ocorre porque as Linhas de Fim de Camada estão desativadas nas definições da composta. Por padrão, essas linhas de fim podem vir desativadas, impedindo que as camadas individuais mostrem suas linhas de término nas aberturas de portas e janelas.
Para ativar a exibição das linhas de fim de parede das composições nas aberturas de portas:
- Acesse Opções > Atributos do Elemento > Composições.
- Você também pode acessar isso selecionando o elemento de parede composta e clicando com o botão direito para acessar Editar Composta Selecionada no menu de contexto.
- Selecione a estrutura de parede composta que deseja modificar na lista suspensa.

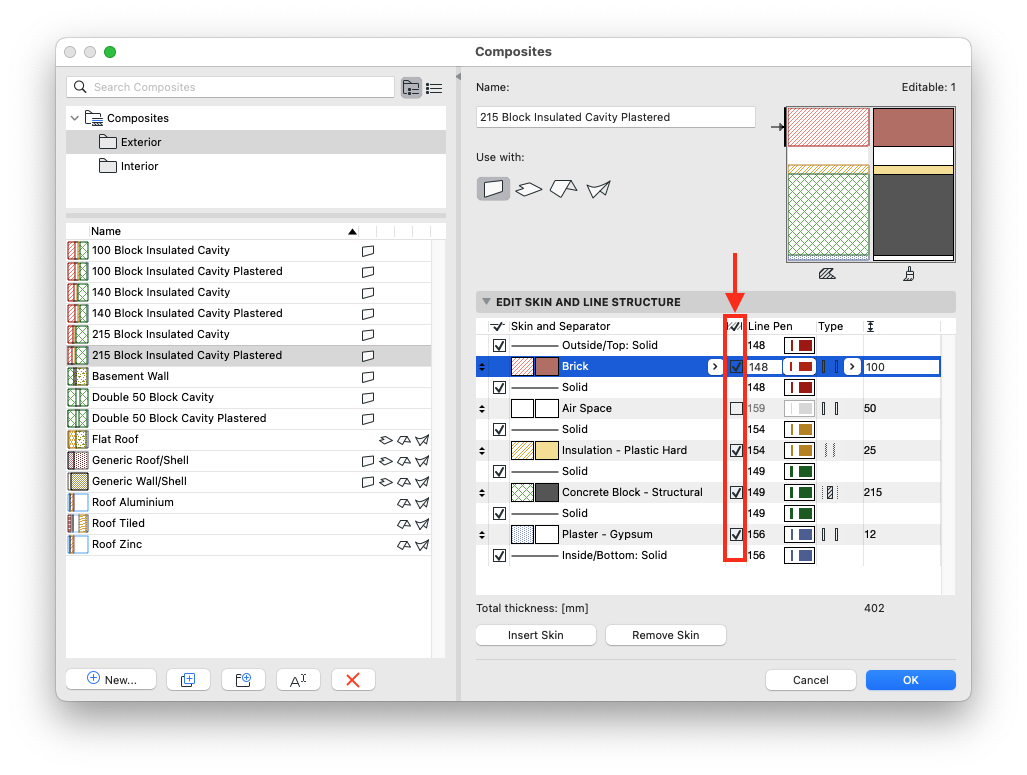

- No painel Editar estrutura de camadas e linhas, selecione cada camada individualmente.
- Marque a caixa de seleção Linhas de Fim de Camada para cada camada que deve exibir linhas de fim.
Use a lista suspensa de canetas ao lado da caixa de opção para definir a espessura e a cor das linhas de fim de cada camada.
Clique em OK para aplicar as alterações.
O número da caneta da linha de fim deve corresponder à caneta usada nas linhas de parede internas ou externas, dependendo de qual material tem a maior prioridade de interseção. Isso garante consistência visual entre as arestas da parede e as linhas de fim nas aberturas.

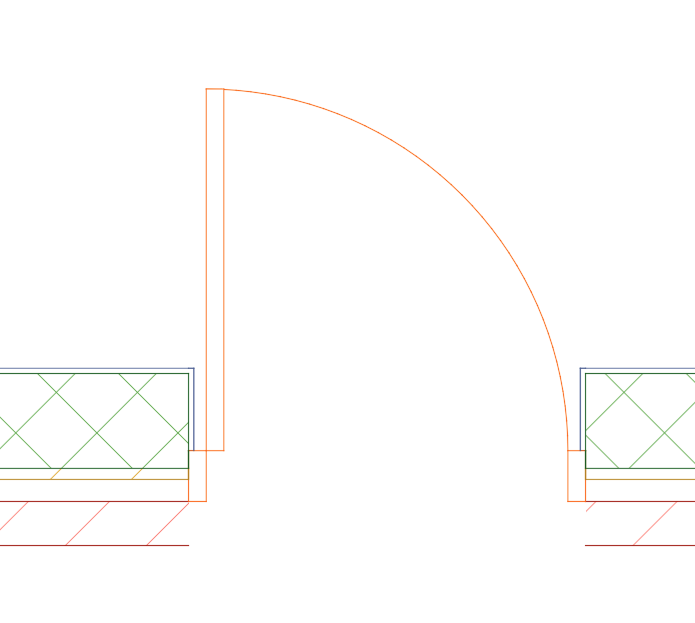

Depois de ativadas, as linhas de fim de cada camada da parede composta serão exibidas em todas as aberturas, incluindo portas e janelas, mostrando como cada camada de material termina na borda da abertura.
