Descrição do problema

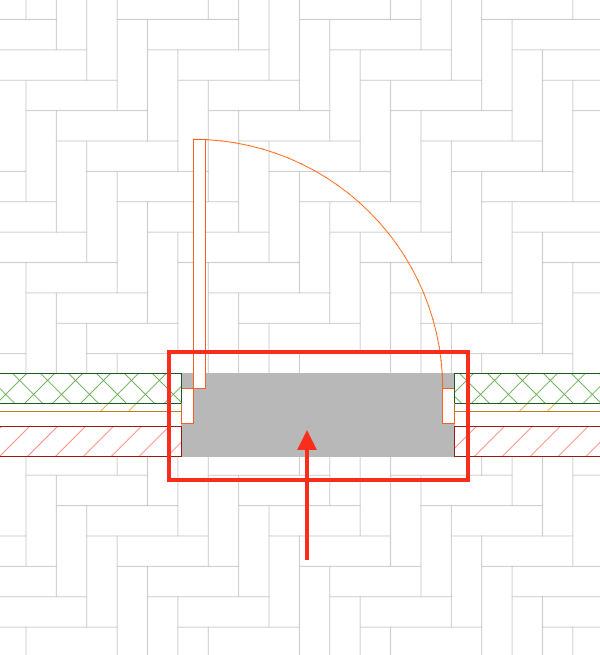

Você vê uma trama cinza ou colorida aparecendo na área do limite da porta na visualização da planta, e quer que esse limite fique transparente/invisível nas suas plantas. Trata-se de um padrão sólido abaixo do símbolo da porta que não pode ser removido com os controles padrão de trama ou de camada.
Solução
Essa exibição de trama está associada à trama de superfície da parede, e não à soleira da porta em si. Ela pode ser controlada, no entanto, no painel Definições de Porta.
Método 1: ajustar as canetas da planta nas definições da Porta.
- Selecione a porta com a trama da soleira que você quer remover
- Pressione Ctrl+T (Windows) / Cmd+T (Mac) para abrir as Definições de Seleção de Porta
-

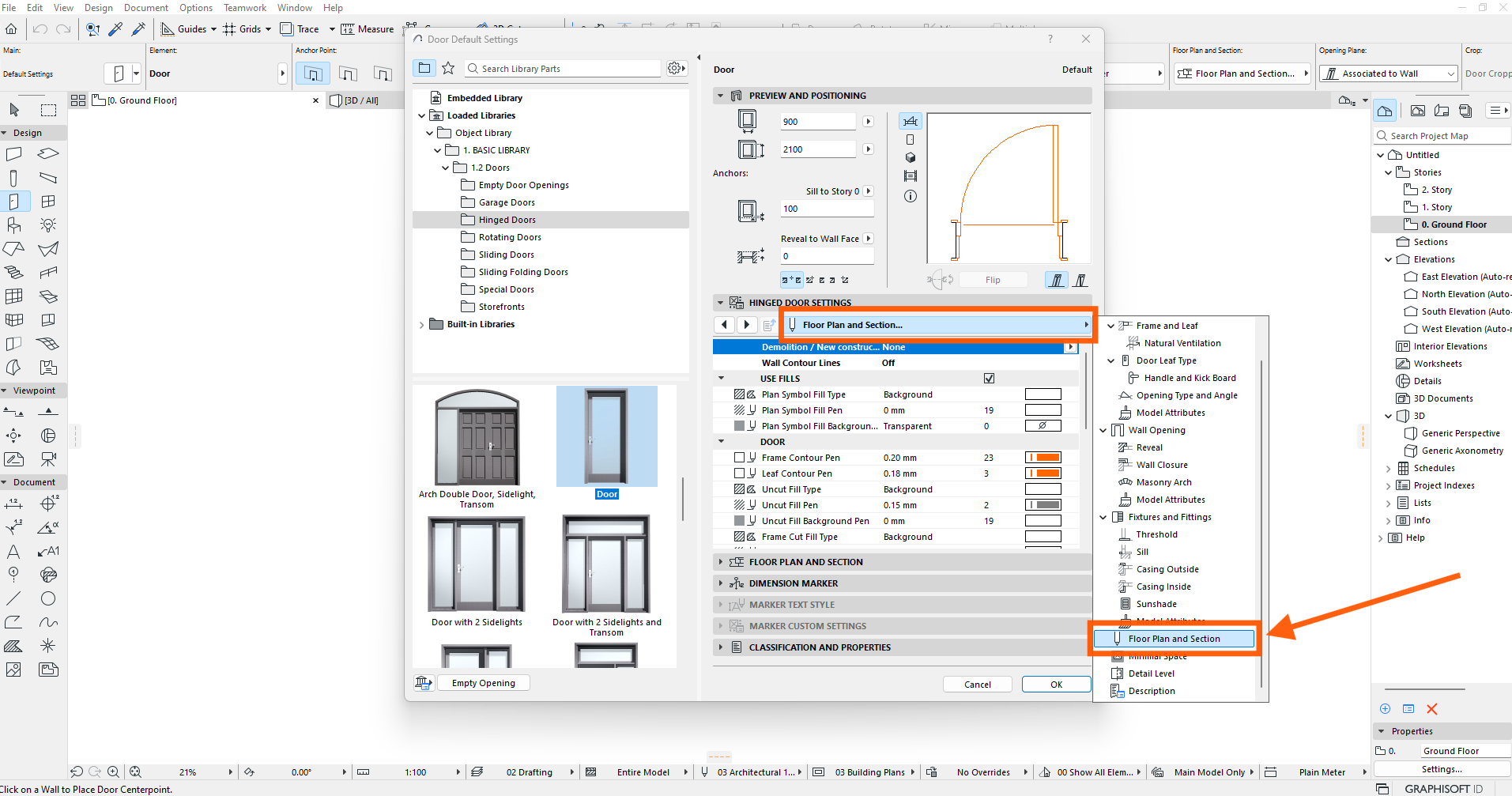

Expanda as Definições de Porta e escolha a aba Planta e Corte... conforme mostrado abaixo.
- Desative a seção Use Tramas. Você também pode deixá-la ativada e alterar a Caneta do Fundo da Trama do Símbolo para a opção transparente (0).
Método 2: usar uma regra de Sobreposição Gráfica.
- Acesse Documentação > Sobreposições Gráficas > Combinação de Sobreposição Gráfica...
- Em Critério, defina o tipo de elemento como Parede.
- No Estilo de Sobreposição, defina o Tipo de Trama como Espaço de Ar, e ative Sobrepor tipos de Trama de Superfície.
- Defina a Caneta do Fundo da Trama como Transparente (0), e ative Sobrepor tipos de Trama de Superfície.

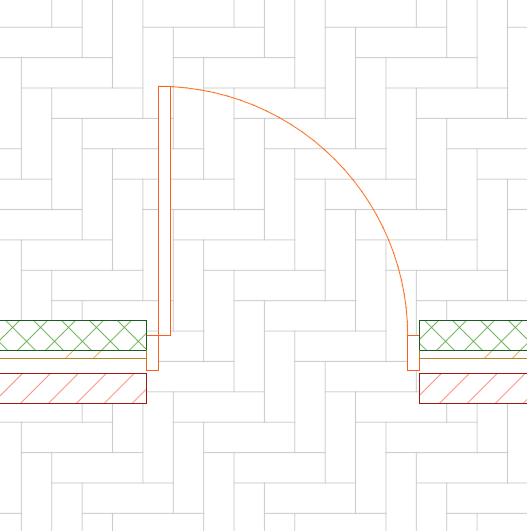

A trama sob a porta agora aparecerá transparente ou invisível na visualização da planta, mantendo a geometria estrutural da porta.
