Descrição do problema

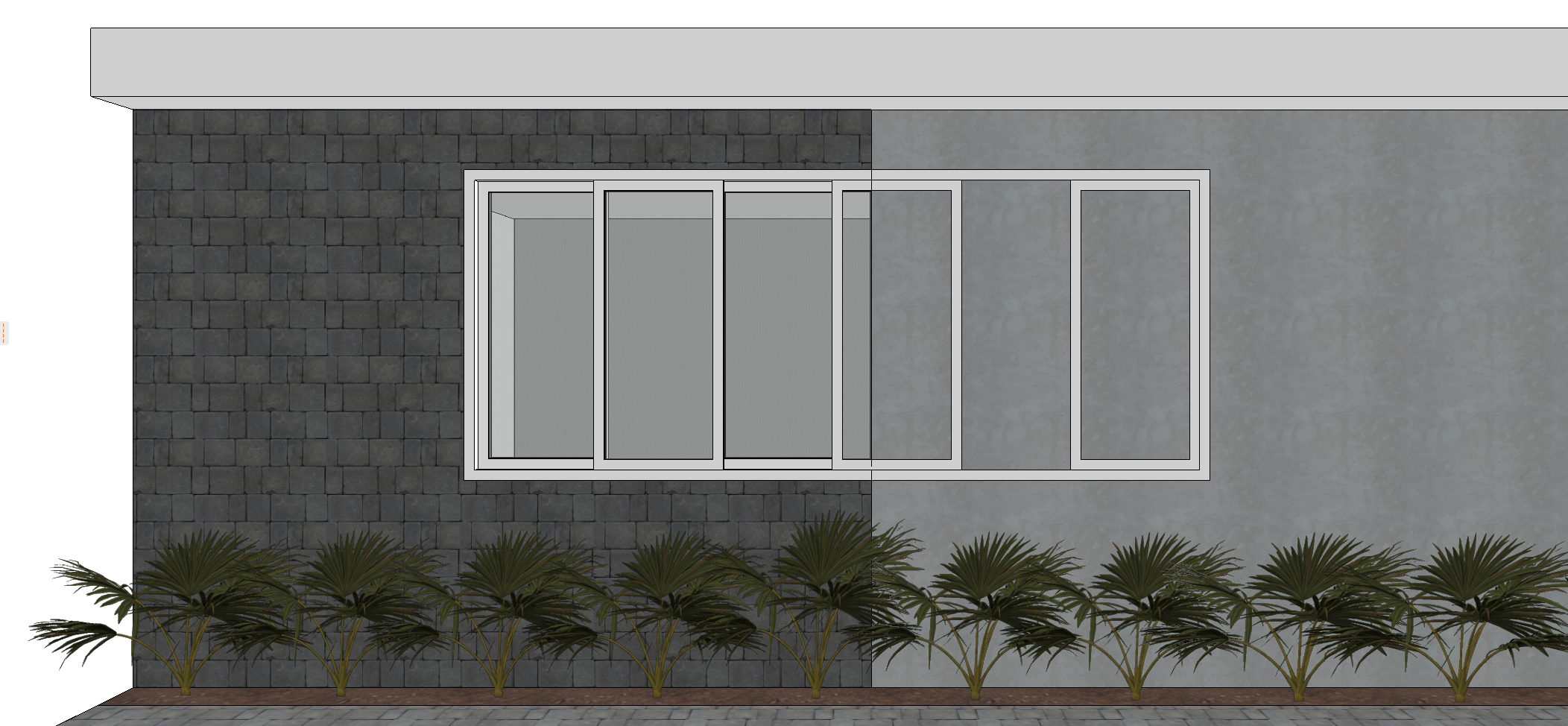

Você posicionou uma janela entre dois tipos diferentes de parede composta, mas a abertura da janela aparece corretamente apenas em uma parede. A segunda parede composta não mostra nenhuma abertura onde a janela deveria estar.
Solução
Janelas e portas só podem ser hospedadas por um único elemento de parede em seu comportamento padrão. Quando você tem duas paredes compostas separadas posicionadas lado a lado, a janela criará uma abertura apenas em sua parede hospedeira.
O comando Criar Abertura permite criar aberturas adicionais na segunda parede que se alinham com o posicionamento da sua janela. Esta ferramenta pode cortar através de múltiplos elementos simultaneamente e fornece controle preciso sobre o posicionamento da abertura.

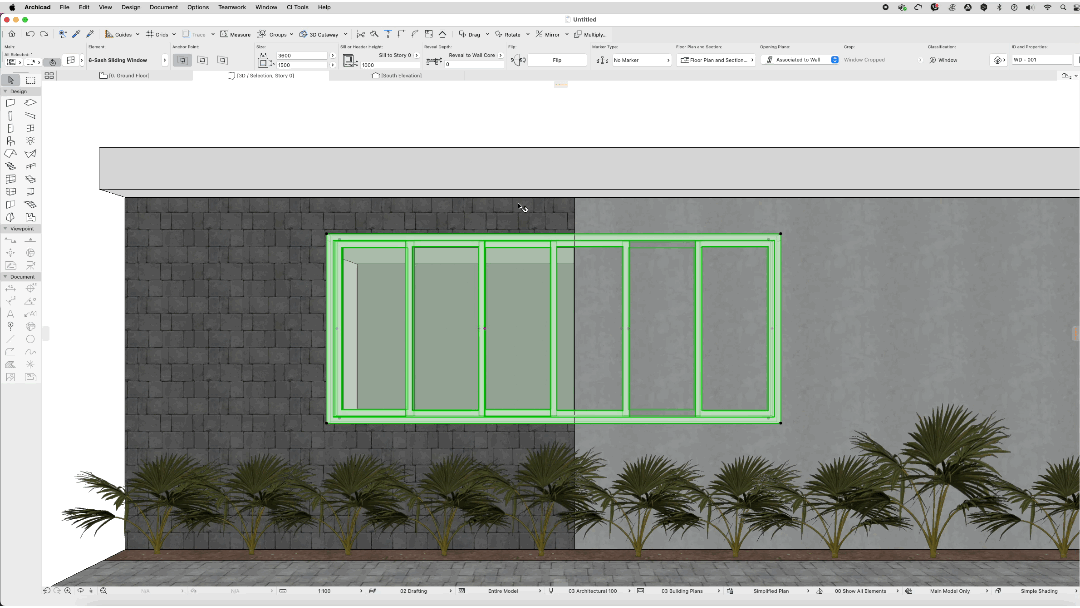

- Selecione a janela existente que já está posicionada na primeira parede.
- Vá para Modelagem > Conectar > Criar Aberturas a partir da Seleção
- Como alternativa, acesse isso pelo menu de contexto clicando com o botão direito na janela selecionada.
- Na janela Criar Aberturas, configure as seguintes definições:
- Defina Forma como Automático para corresponder à geometria da janela.
- Desmarque Manter Elementos Originais se quiser remover o Morph da janela após criar as aberturas.
- Ative Agrupar Aberturas Próximas para combinar aberturas que estão próximas umas das outras.
- Clique em Criar Aberturas na parte inferior da janela.
Esta solução mantém a funcionalidade da janela na parede principal enquanto cria aberturas coordenadas nas paredes adjacentes.
