Uma interface simplificada para as opções de escada nas Opções de Visualização do Modelo e definições estendidas da Visualização da Estrutura Parcial dão a você mais controle sobre a forma como as escadas são exibidas.
Visualização da estrutura parcial para escadas

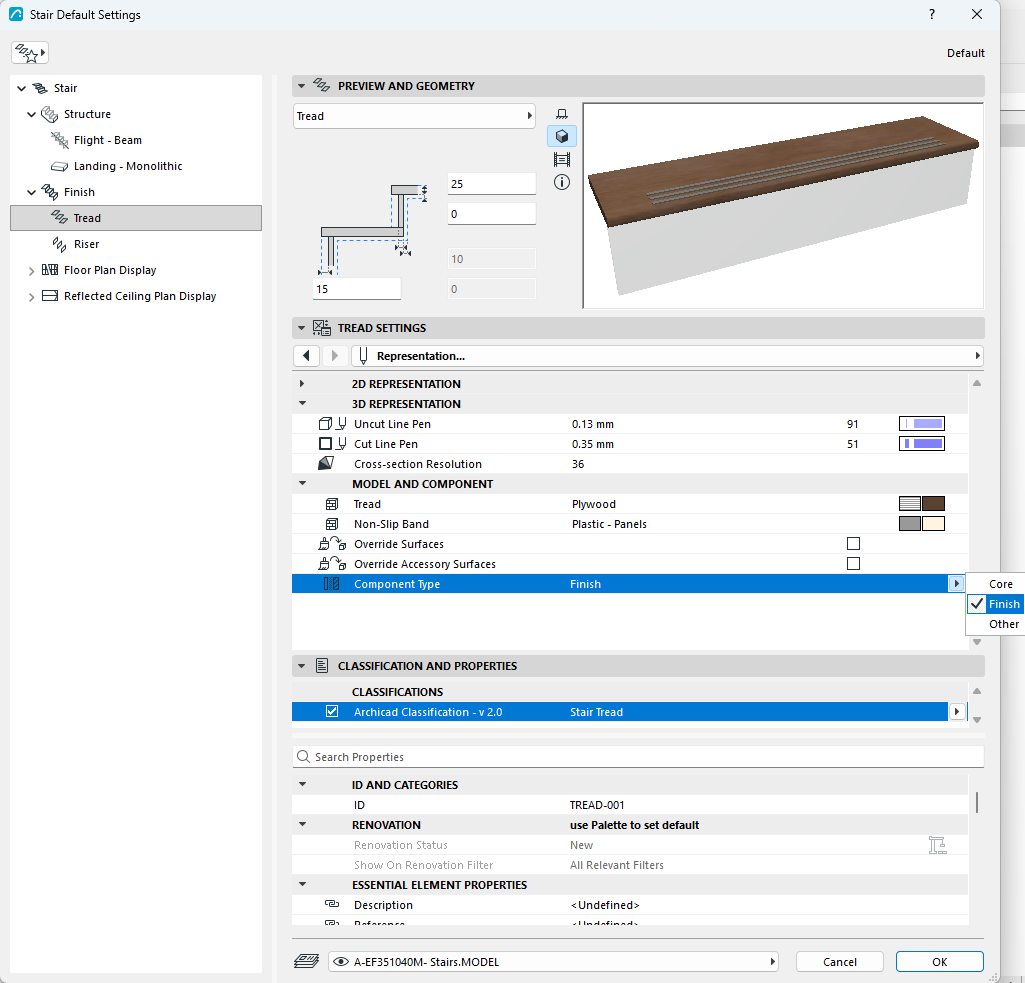

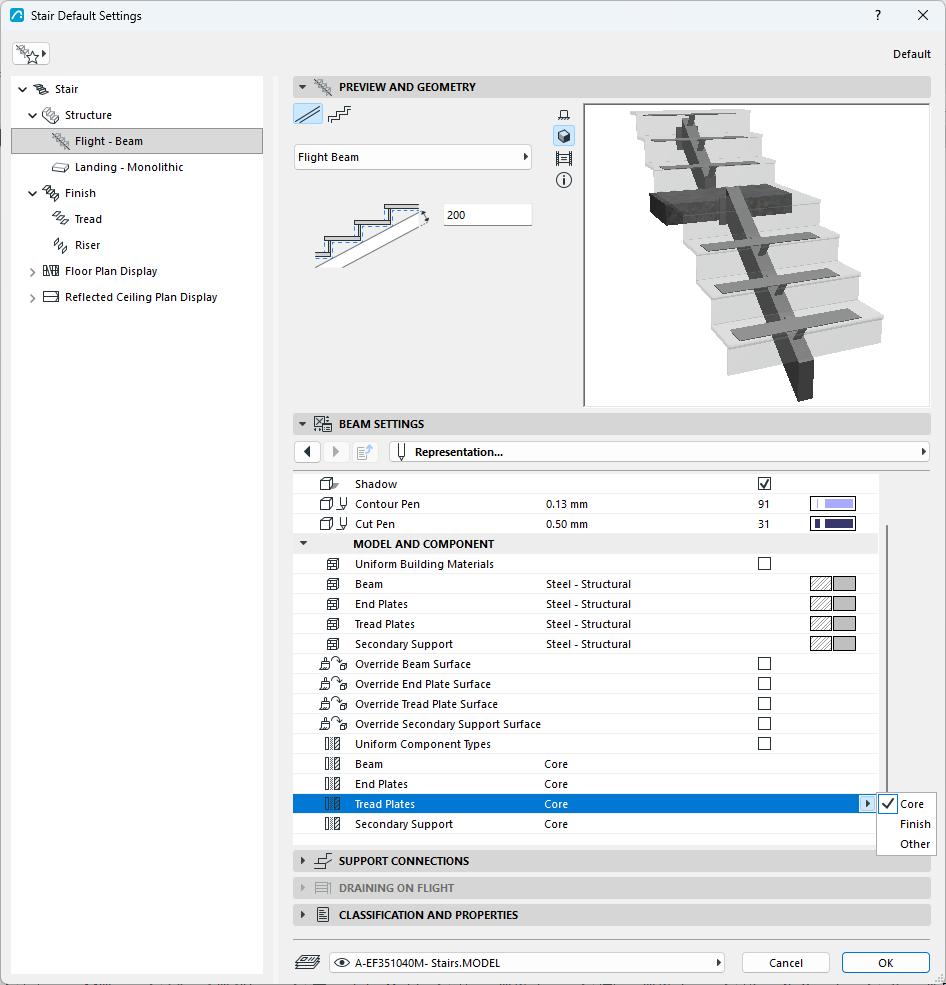

Você pode ativar ou desativar a exibição dos acabamentos da escada em cada vista. Também é possível atribuir a categoria Núcleo, Terminar ou Outro aos componentes de piso e espelho. O mesmo vale para as estruturas de viga, balanço e longarina.

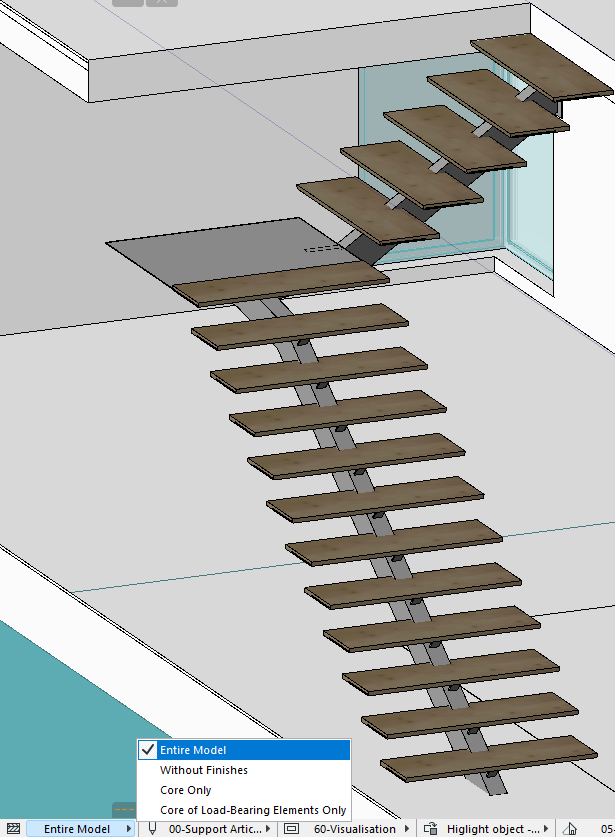

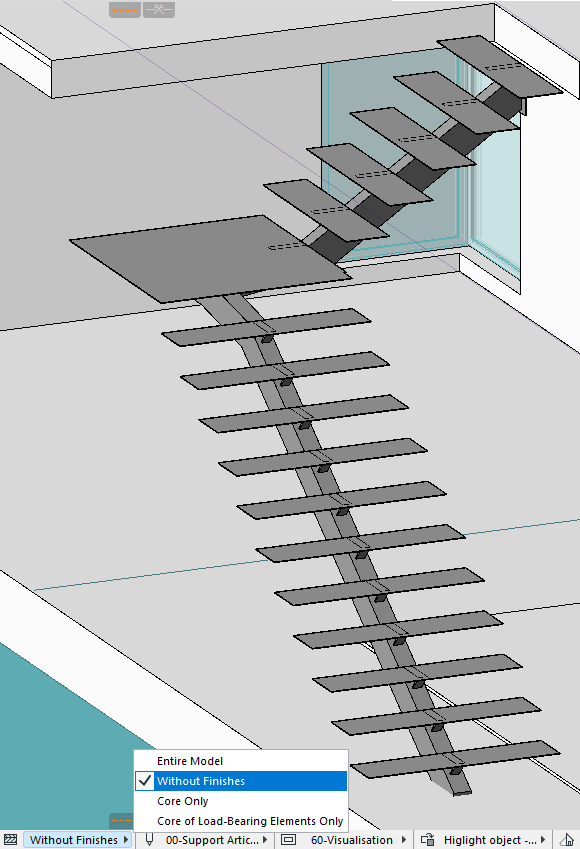

Isso permite controlar quais partes da escada ficam visíveis de acordo com a opção de Visualização da Estrutura Parcial selecionada. Por exemplo, você pode esconder os acabamentos enquanto a estrutura portante permanece visível.
Isso é especialmente útil para criar vistas do modelo simplificadas ou preparar um modelo reduzido para exportação.
Opções de visualização do modelo simplificado para escadas e guarda-corpos

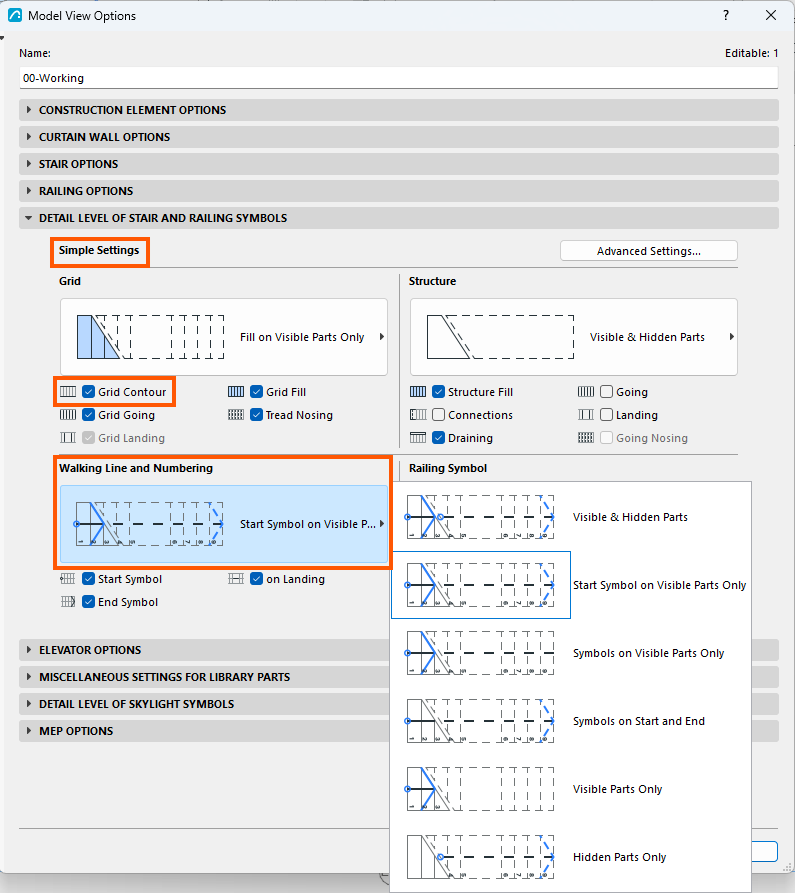

A seção Nível de Detalhe dos Símbolos de Escada e Guarda-Corpo nas Opções de Visualização do Modelo ficou mais fácil de usar graças a predefinições visuais claras. Cada definição inclui um diagrama de pré-visualização das opções de exibição.
A definição Grelha foi ampliada. Agora você pode controlar separadamente as partes visíveis e as invisíveis.

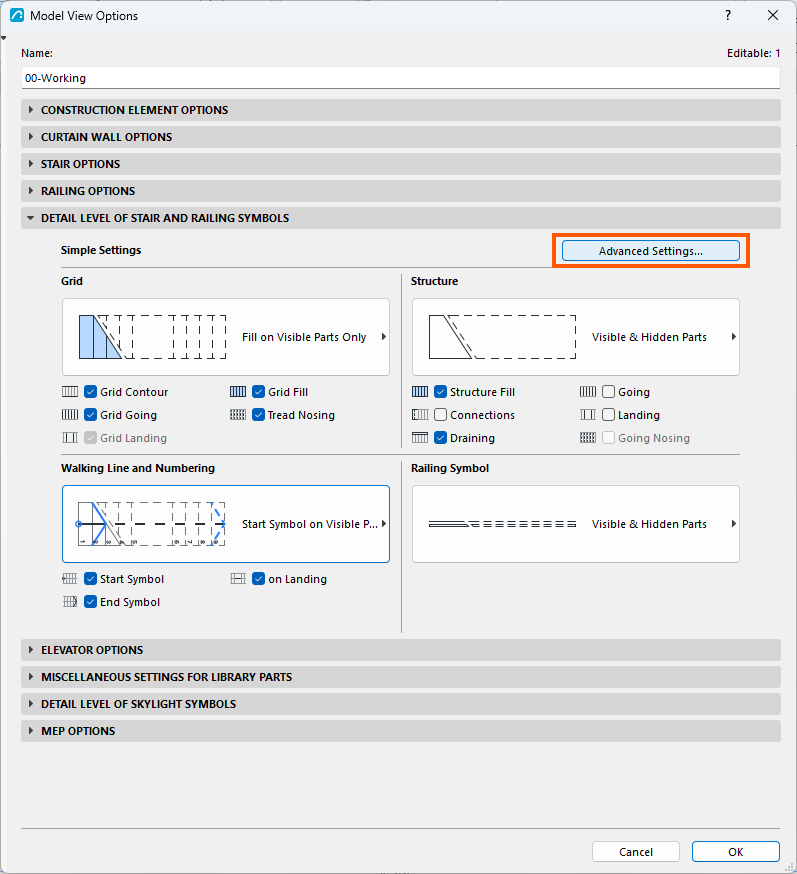

Os controles de símbolo mais comuns estão agrupados em quatro áreas visuais: Grelha, Estrutura, Linha de Caminhada e Numeração e Símbolo Guarda-Corpo. Ícones claros permitem escolher a opção de exibição de cada área.

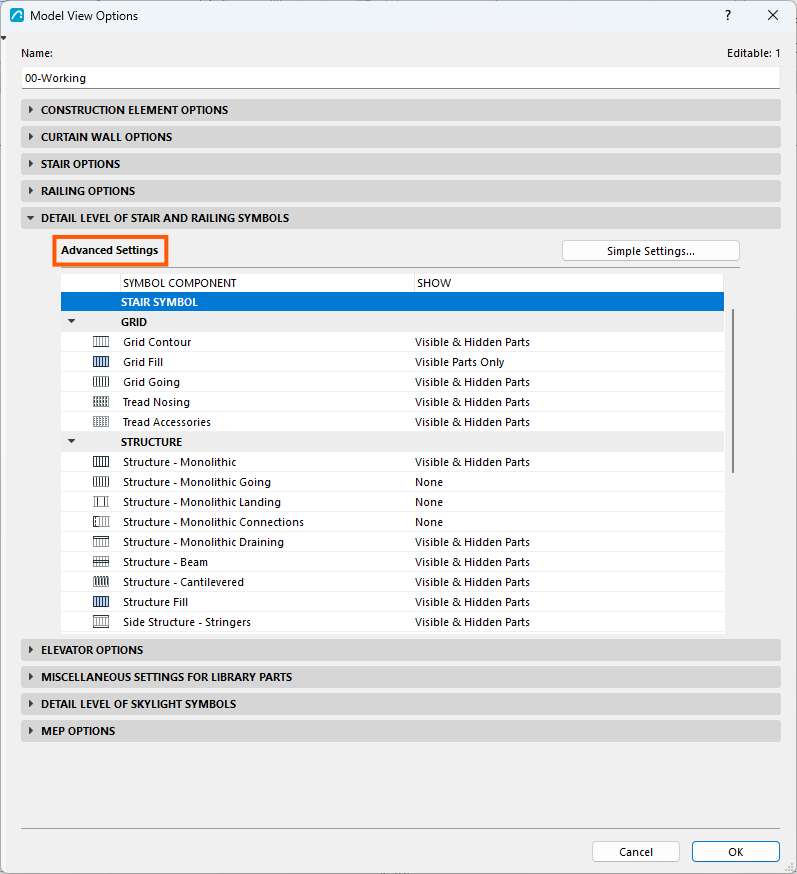

Se necessário, você ainda pode clicar em Definições Avançadas... para abrir a página recém-reorganizada com o conjunto completo de controles de símbolos de escada e guarda-corpo.
