Por que faltam linhas ao alternar da planta para a visualização planta de forro?

Descrição do problema

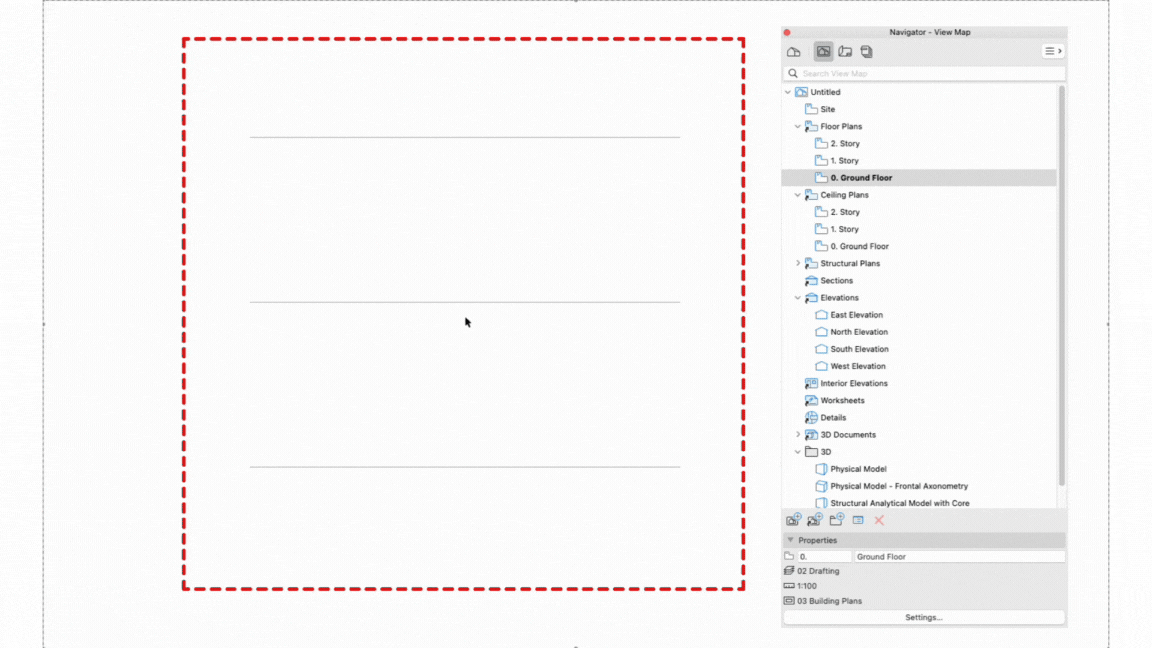

Ao alternar da vista de Planta para a vista de Planta de Forro, certas linhas que estavam visíveis na planta desaparecem completamente. As linhas em falta parecem estar associadas a elementos cuja categoria de linha está definida como Linha de Separadoras de Camadas. Você pode confirmar isso verificando as propriedades da linha na caixa de diálogo Definições de Linha.

Solução

Esse problema ocorre porque as vistas de planta de forro normalmente usam uma combinação de Sobreposição Gráfica que tem a definição Esconder Separadoras de Camadas ativada por padrão. Quando as linhas são categorizadas como Linhas de Separadoras de Camadas, elas ficam sujeitas a essa definição de Sobreposição Gráfica e serão ocultadas quando a definição estiver ativa.

1. Selecione as linhas em falta na vista de planta, onde elas ainda estão visíveis.

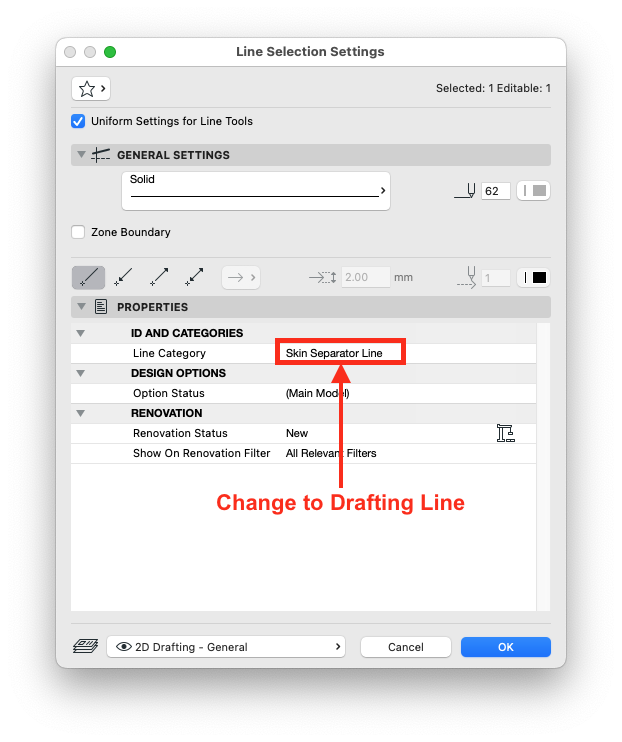

2. Clique com o botão direito e escolha Definições de Linha no menu de contexto.
3. Acesse o Painel Propriedades na caixa de diálogo Definições de Linha.
4. Altere a Categoria da Linha de Linha de Separadoras de Camadas para uma das opções a seguir:
   • Linha de Corte para contornos de elementos estruturais ou da edificação
   • Linha de Desenho para linhas de anotação 2D em geral

5. Clique em OK para aplicar as alterações.
