Descrição do problema

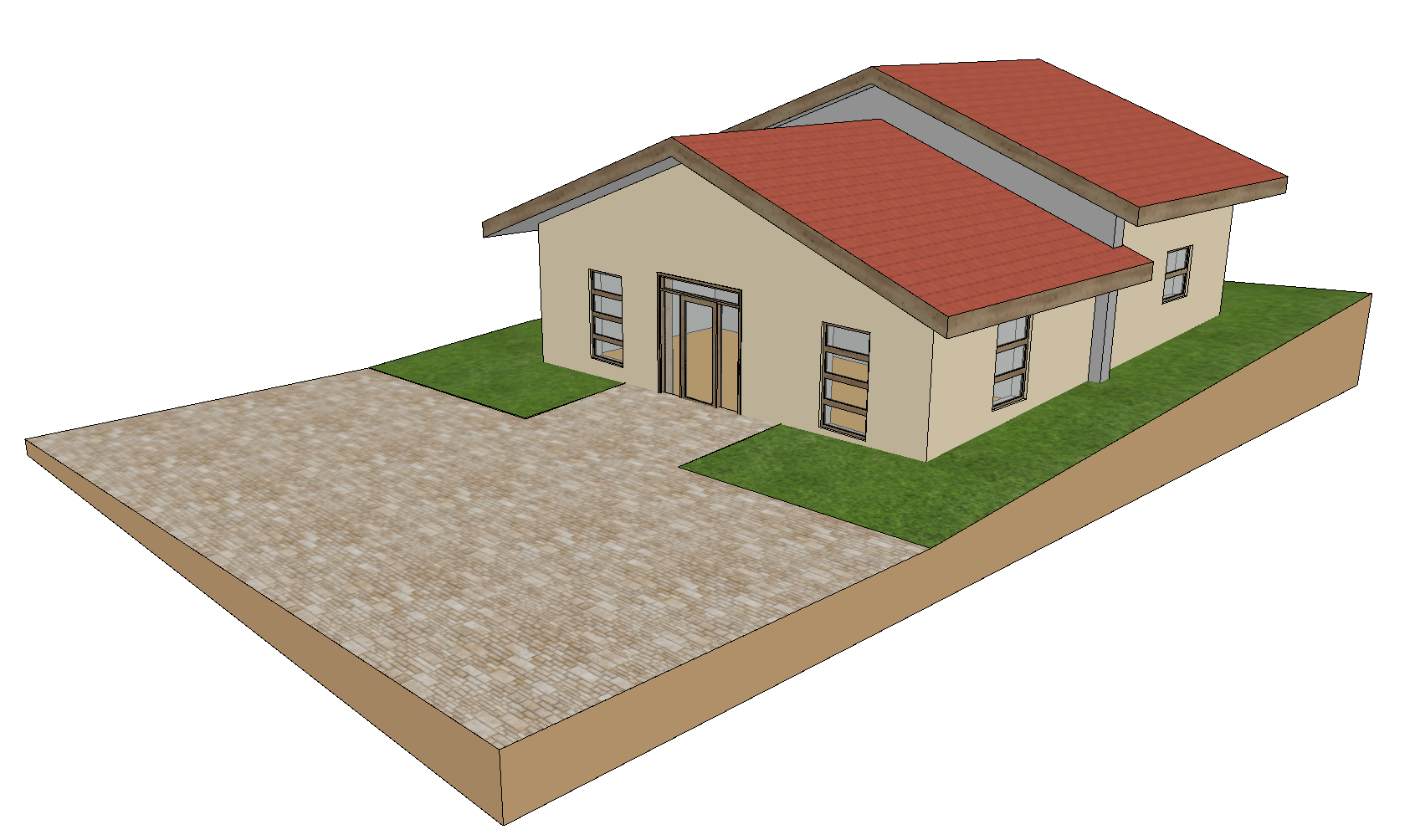

Você precisa calcular o volume de um elemento de malha para determinar quantidades de movimentação de terra ou volumes de materiais. A malha aparece como uma superfície 3D com linhas de contorno, mas as informações de volume não estão imediatamente visíveis na área de trabalho.
Solução
Existem três métodos principais para determinar o volume da malha no seu projeto. Cada método oferece diferentes maneiras de acessar e exibir dados de volume, dependendo das necessidades do seu fluxo de trabalho.
Informação do Elemento é o método mais rápido para determinar o volume da Malha. Esta paleta exibe todas as propriedades físicas dos elementos selecionados, incluindo cálculos de volume. Mapas oferecem uma solução abrangente para gerenciar dados de volume em vários elementos de Malha com cálculos totais. A Ferramenta Rótulo oferece um método associativo para exibir informações de volume diretamente nos desenhos, atualizadas automaticamente com as alterações de projeto.

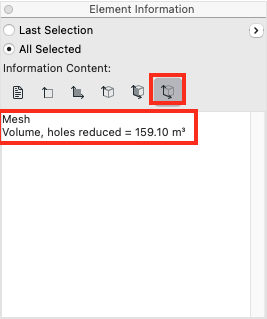

Método 1: Usando Informação do Elemento
A paleta Informação do Elemento fornece acesso imediato a dados de volume da malha para os elementos selecionados.
- Acesse Janelas > Paletas > Informação do Elemento para abrir a paleta
- Selecione o elemento de Malha na Planta ou na Vista 3D
- Clique no botão Valores de Volume (botão mais à direita) na barra de ferramentas da paleta
- Revise as informações de volume exibidas para a malha selecionada
A paleta mostra elementos Todos Selecionados ou Última Seleção, dependendo da sua configuração de preferência. O volume calculado considera automaticamente quaisquer furos e Operações de Elementos Sólidos aplicadas à Malha.

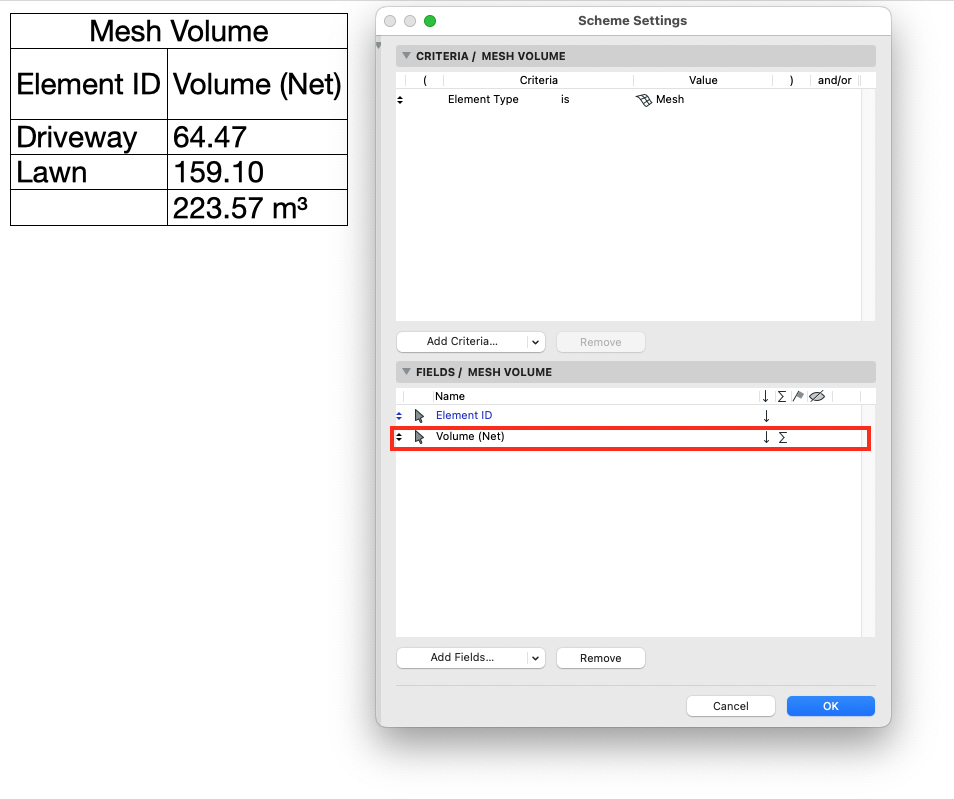

Método 2: Criando um Mapa para volume de Malha
Os Mapas oferecem o método mais abrangente para rastrear volumes de malha em todo o seu projeto, com recursos de cálculo.
- Navegue até Documentação Mapas e Listagens Novo Mapa
- Insira um nome descritivo, como "Cálculo de Volume de Malha"
- No painel Critério, defina Tipo de Elemento como Malha
- Adicione critérios adicionais se necessário para filtrar Malhas específicas por ID ou Camada
- No painel Campos, clique em Adicionar Campos
- Selecione Volume Líquido nos parâmetros disponíveis e adicione aos Campos do Mapa
- Adicione ID do Elemento para identificar elementos de Malha individuais
- Clique no ícone de soma ao lado de Volume Líquido para exibir o volume total calculado
- Clique em OK para gerar o Mapa
O Mapa será atualizado automaticamente quando a geometria da Malha mudar. O Volume Líquido considera furos e Operações de Elementos Sólidos, fornecendo cálculos precisos de movimentação de terra de corte e aterro.
Método 3: Usando a Ferramenta Rótulo para exibição de volume
Rótulos fornecem informações associativas de volume que são exibidas diretamente nos seus desenhos e atualizadas automaticamente com alterações de projeto.
- Selecione a ferramenta Rótulo na Caixa de Ferramentas

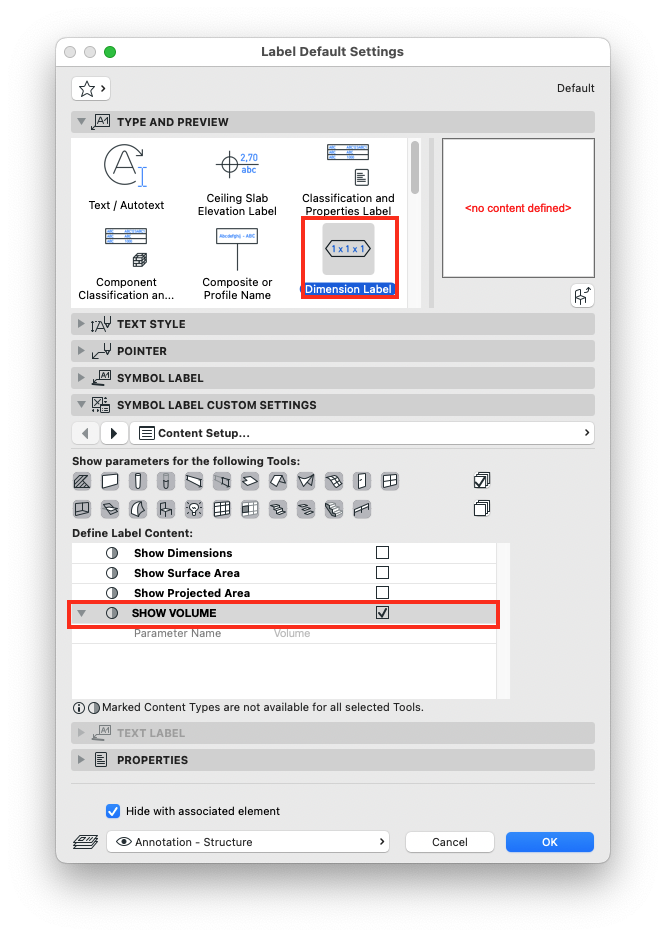

- Em Definições do Rótulo, escolha Rótulo Dimensões no menu suspenso Tipo
- Configure as Definições do Apontador para mostrar uma seta apontando para a Malha
- Nas Opções de Conteúdo do rótulo, certifique-se de que Vol esteja selecionado para exibição
- Clique no elemento de Malha para colocar o Rótulo

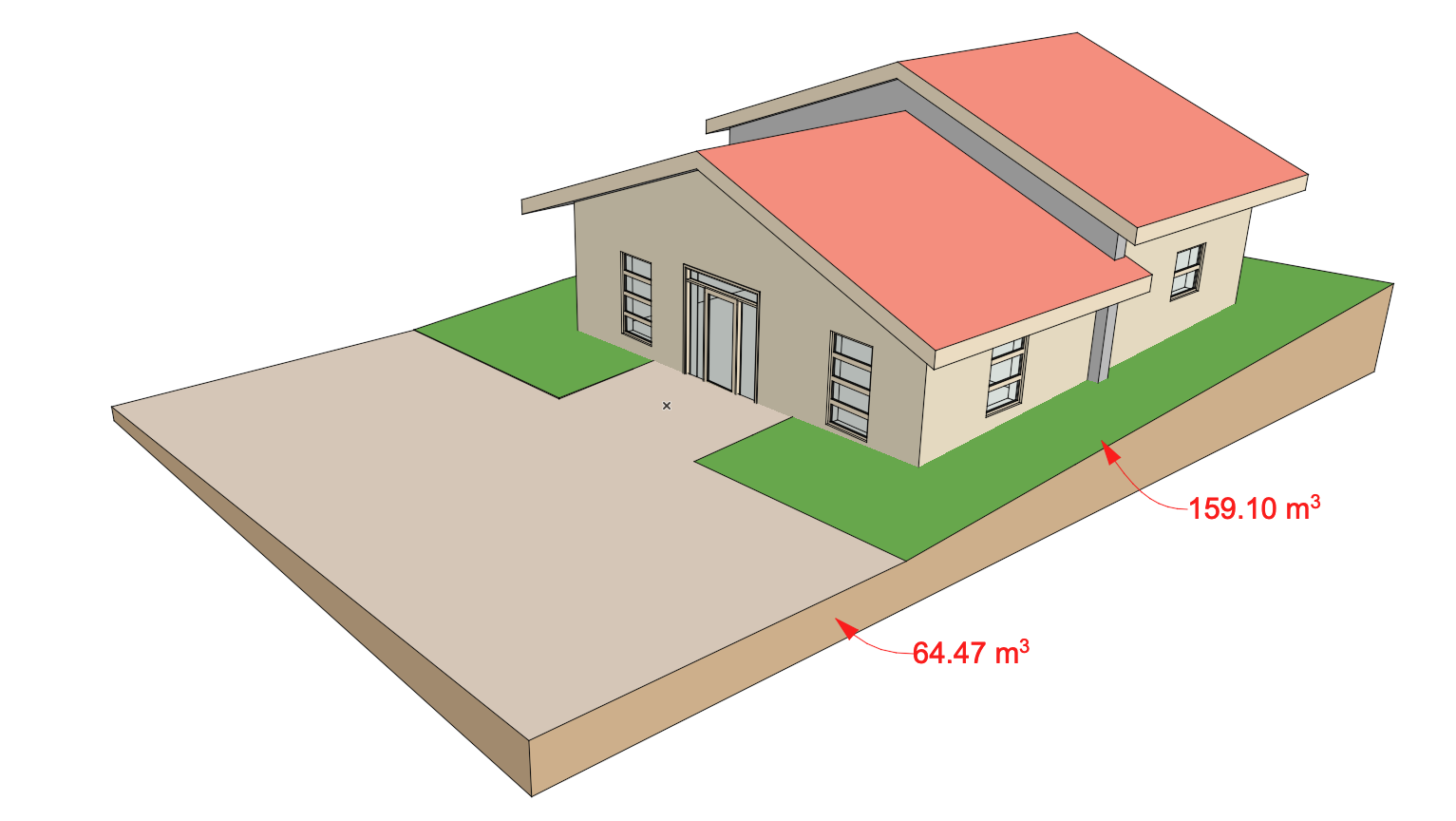

- O Rótulo exibirá informações de volume, incluindo cálculos de Volume Líquido
Para conteúdo de rótulo personalizado usando Texto Automático:
- Selecione o Tipo Rótulo de Texto/Texto Automático em vez disso
- Clique em Inserir Texto Automático no Editor de Texto
- Procure por "Volume" na lista de Propriedades
- Adicione o Texto Automático Volume Líquido para exibir o volume da Malha
- Formate o texto do rótulo com unidades e prefixos apropriados
Considerações adicionais
Volume Líquido subtrai o volume de quaisquer furos e considera Operações de Elementos Sólidos aplicadas à Malha. Isso fornece cálculos precisos de volume para análise de corte e aterro.
Tipo de Malha afeta os cálculos de volume: apenas malhas Corpo Sólido fornecem dados de volume completos, enquanto malhas apenas Superfície não calculam volume.
Para cálculos de movimentação de terra, você pode criar vários mapas comparando os volumes da malha do terreno original com os volumes da malha proposta para determinar as quantidades de corte e aterro.
