Descrição do problema
Você criou uma porta personalizada e a vê corretamente na planta. Na vista 3D, aparece apenas uma abertura vazia. Os componentes do marco e da folha da porta não ficam visíveis na janela 3D.
Solução
O problema ocorre porque a laje usada para criar a porta tem o ID do Elemento definido como Wallhole por padrão. Com isso, o Archicad corta uma abertura na parede, mas oculta os elementos da porta em 3D.
Corrija o ID do Elemento
- Selecione a laje usada para a porta personalizada.
- Abra as definições da laje.

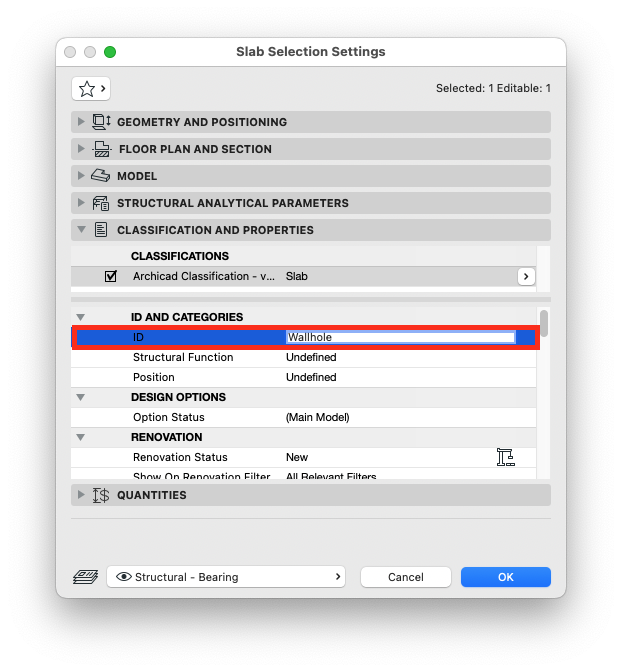

- No painel Classificação e Propriedades, altere o ID do Elemento de Wallhole para um nome não reservado, como Door ou Custom.
- Clique em OK para aplicar.
- Salve novamente o objeto por meio de Arquivo > Bibliotecas e Objetos > Salvar a seleção como Porta.
Dicas:
- Use Wallhole apenas para cortar uma abertura vazia através de uma parede.
- Use Wallniche para cortar um nicho na profundidade da parede.
- Use qualquer outro ID para os elementos da porta, para que sejam exibidos corretamente em 3D.
