Description

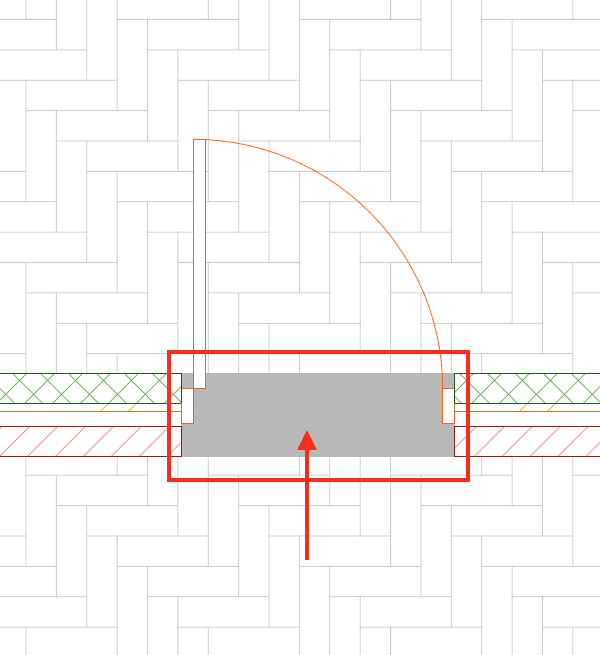

Une hachure grise ou colorée apparaît, dans la zone du seuil de porte sur la vue en plan, et le seuil de porte doit être transparent/invisible sur les plans d'étage. Ce motif ne peut pas être supprimé à l'aide des commandes standard de hachure ou de calque.
Solution
Cet affichage est en réalité associé à la hachure de recouvrement du mur dans lequel la porte est placée et non au seuil de la porte. Par contre, cela peut être modifié dans les options de la porte.
Méthode 1 : Ajustement des stylos en plan d'étage dans les réglages de la porte.

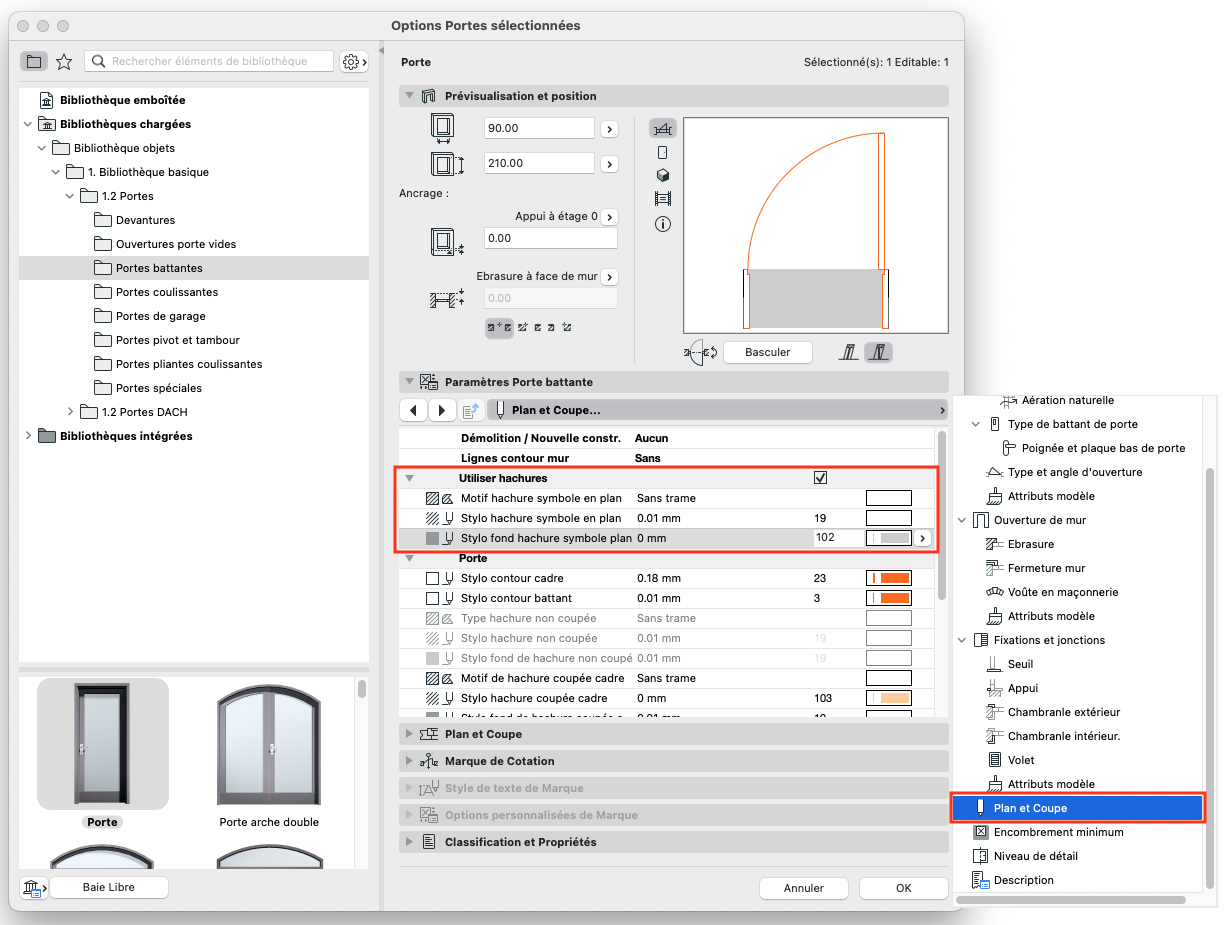

- Sélectionner la porte et ouvrir les options de la porte avec la hachure de seuil à supprimer.
Développer les Paramètres de porte et choisir l'onglet Plan et Coupe comme indiqué ci-dessous.
- Désactiver la section Utiliser hachures. Il est également possible de la laisser activée mais de changer le Stylo fond hachure symbole plan sur l'option transparente (0) et d'utiliser la hachure Sans trame pour le Motif hachure symbole en plan.
Méthode 2 : utilisation d'une règle de substitution graphique.

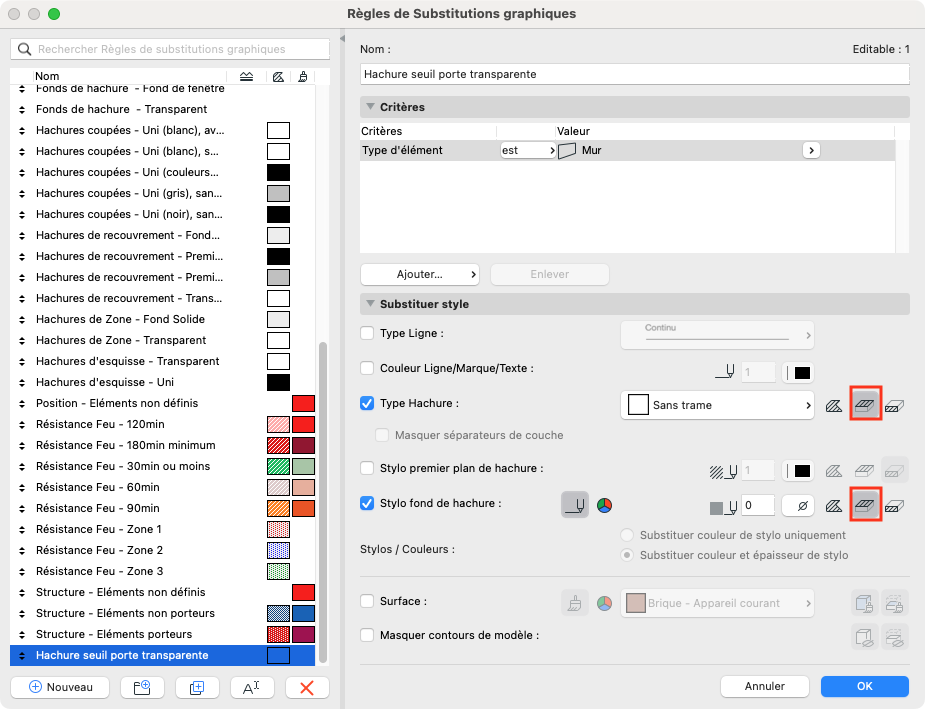

- Accéder à Documentation / Substitutions graphiques / Combinaisons de Substitutions graphiques...
- Sous Critères, définir le type d'élément sur Mur.
- Sous Substituer style, définir le Type de hachure sur Sans trame et activer Remplacer types de hachure de recouvrement.
Définir le Stylo fond de hachure sur Transparent (0) et activer Remplacer types de hachure de recouvrement.

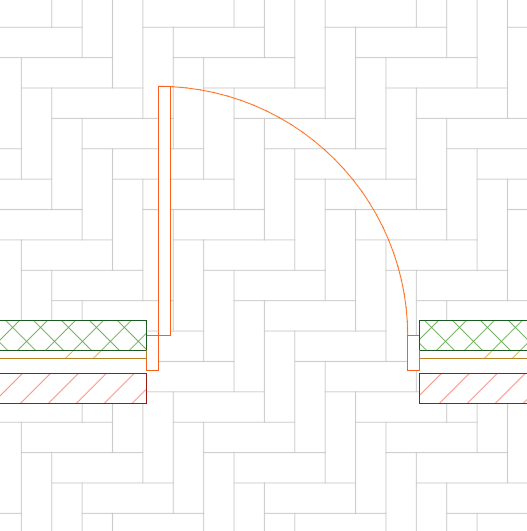

La hachure sous la porte apparaîtra désormais transparente dans la vue en plan tout en conservant la géométrie structurelle de la porte.
