Description
Lorsque des fenêtre ou des portes sont placées dans des murs avec des couches composites, les lignes d'extrémité d'une ou de toutes les couches sont interrompues au niveau de l'ouverture de la menuiserie.
Solution
Ce problème se produit car les lignes d'extrémités des matériaux sont désactivées dans les réglages du composite. Par défaut, certaines de ces lignes d'extrémité peuvent être désactivées les rendant ainsi invisibles dans les ouvertures des fenêtres et des portes.
Pour activer l'affichage des lignes d'extrémité de mur pour les structures composites, procéder comme suit :

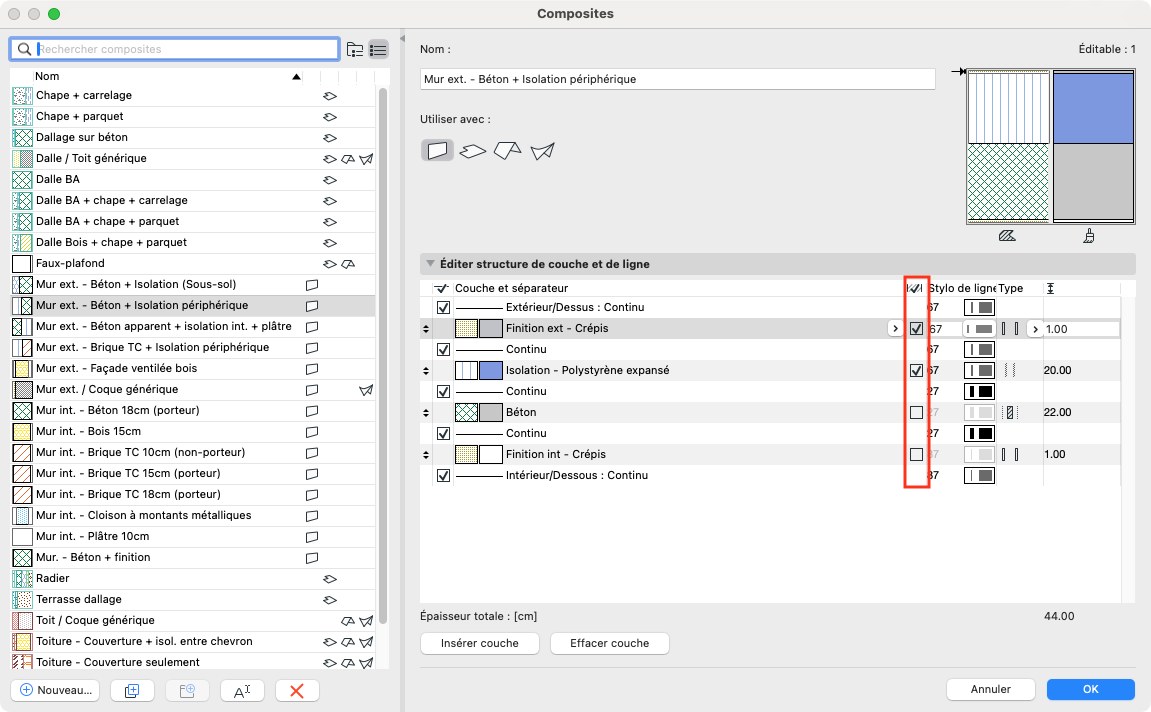

- Accéder à Options / Attributs éléments / Structure composites.
Il est également possible d'y accéder en sélectionnant le mur composite et en cliquant avec le bouton droit pour accéder à Editer composite/profil sélectionné dans le menu contextuel. - Sélectionner la structure de mur composite à modifier dans la liste déroulante dans le volet de gauche.
Dans le panneau Editer structure de couche et de ligne, cocher la case pour afficher la ligne de séparation pour chaque couche où cela est nécessaire.
- Utiliser le menu déroulant des stylos à côté de la case à cocher pour définir le stylo de la ligne d'extrémité si celui-ci doit être modifié.
- Cliquer sur OK pour appliquer les modifications.
Le numéro de stylo de ligne d'extrémité doit correspondre au stylo utilisé pour les lignes de mur intérieures ou extérieures, en fonction du matériau ayant la priorité d'intersection la plus élevée. Cela garantit une cohérence visuelle entre les bords du mur et les lignes d'extrémité au niveau des ouvertures.

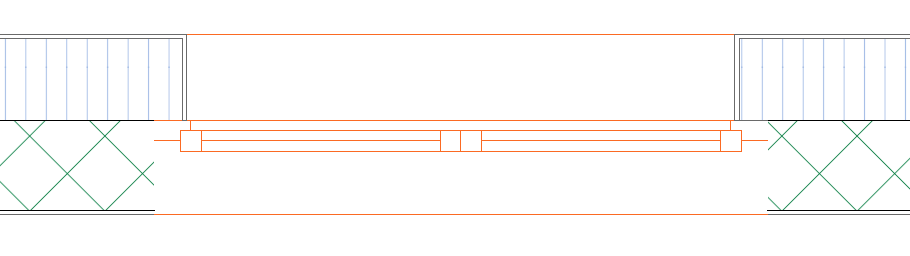

Une fois activé, le mur composite affichera les lignes d'extrémité de matériau à toutes les ouvertures, y compris les portes et les fenêtres.
