Description

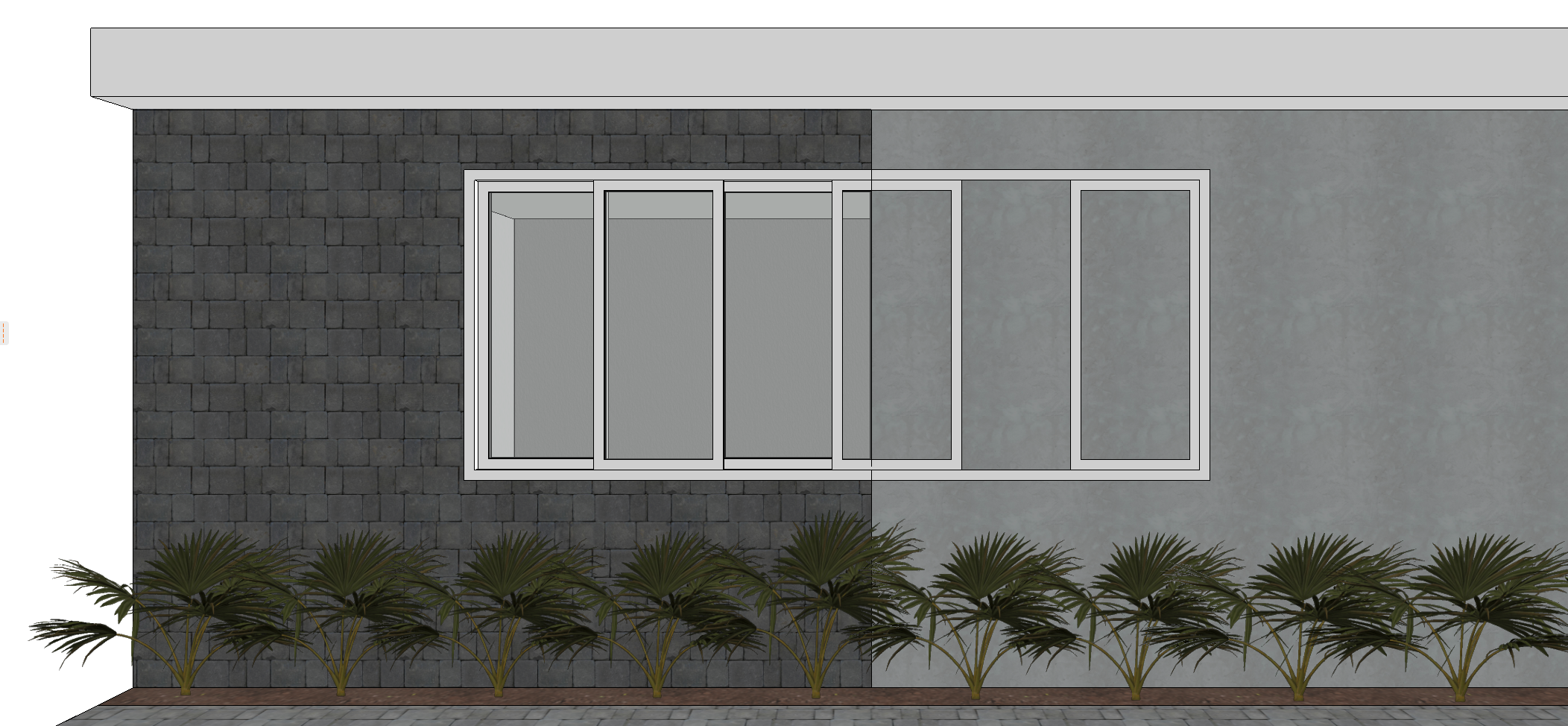

Une fenêtre a été placée entre deux types de murs composites différents, mais l’ouverture de la fenêtre n’apparaît correctement que dans un seul des murs. Le deuxième mur composite ne présente aucune ouverture à l’endroit où la fenêtre devrait se trouver.
Solution
Les fenêtres et les portes ne peuvent être intégrée que dans un seul mur dans leur comportement par défaut. Lorsque deux murs composites distincts sont positionnés côte à côte, la fenêtre ne crée une ouverture que dans son mur hôte.
La commande Créer percements à partir de la sélection permet de générer des ouvertures supplémentaires dans le deuxième mur, alignées sur la position de la fenêtre existante. Cet outil peut percer plusieurs éléments simultanément et offre un contrôle précis sur le positionnement des ouvertures.

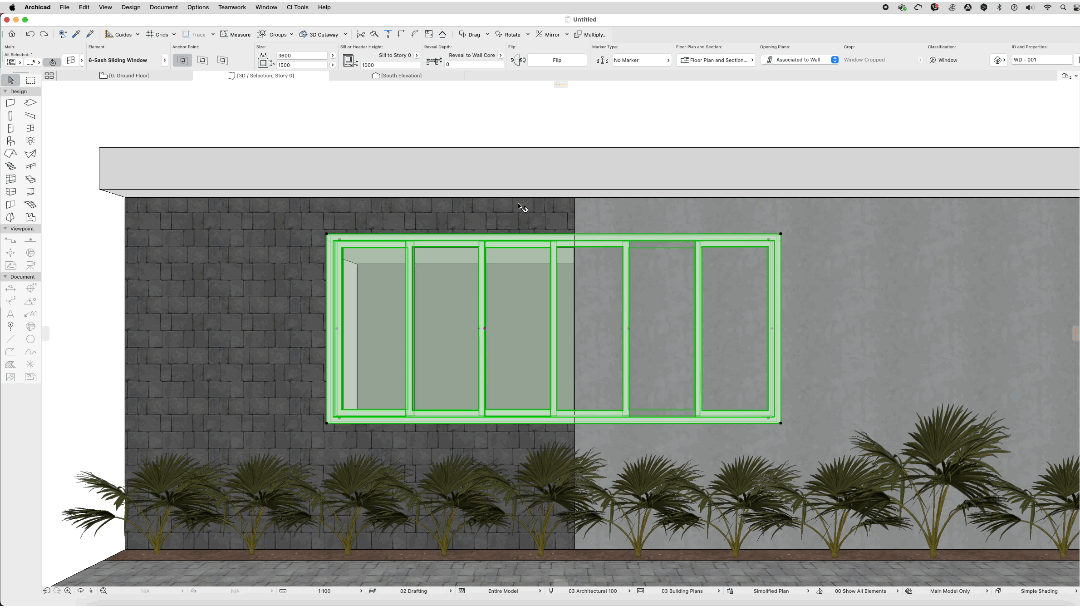

- Sélectionner la fenêtre existante déjà placée dans le premier mur.
- Ouvrir Dessin / Connecter / Créer percements à partir de la sélection.
Il est également possible d’accéder à cette commande depuis le menu contextuel en effectuant un clic droit sur la fenêtre sélectionnée. - Dans la palette Créer percements, configurer les paramètres suivants :
- Régler Forme sur Automatique afin que la géométrie du percement corresponde à celle de la fenêtre.
- Décocher Conserver éléments originaux si l’élément utilisé pour créer les percements ne doit pas être conservé après l’opération.
- Activer Fusionner percements proches pour combiner automatiquement les percements situés à proximité les uns des autres.
- Cliquer sur Créer percements en bas de la palette.
Cette méthode permet de conserver la fonctionnalité de la fenêtre dans le mur principal tout en créant des ouvertures coordonnées dans les murs adjacents.
