Description
Dans le cadre de la modélisation, la gestion des surfaces visibles dans Archicad peut parfois générer des résultats inattendus, notamment dans deux cas fréquents :
- Lors de l’utilisation d’une ouverture vide dans un mur, la surface latérale visible dans l’ouverture change.
- Lorsqu’un élément est modifié via une opération éléments solides.
Solution
Ouvertures vides

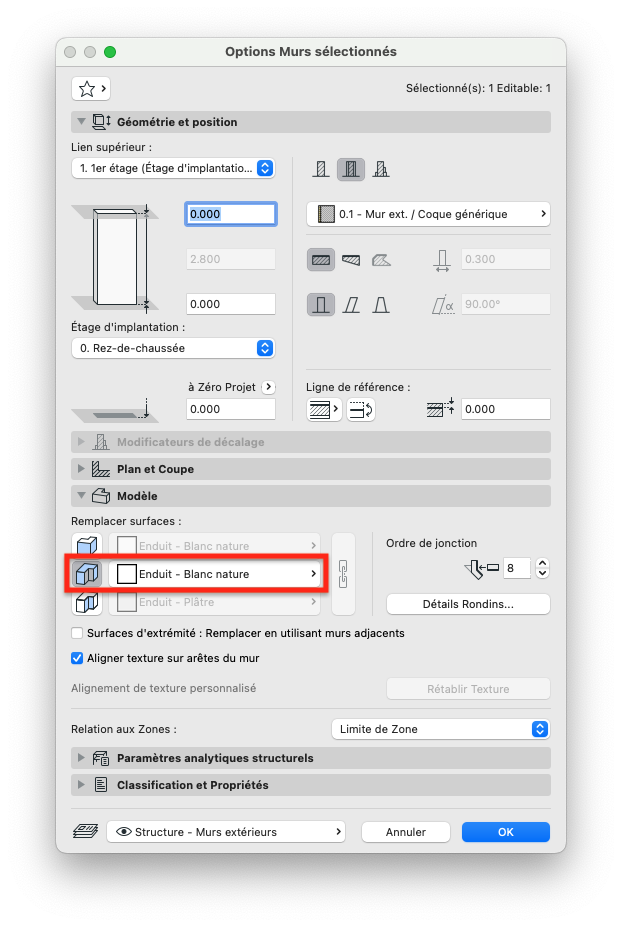

La gestion de la surface latérale du mur se fait via les options du mur :

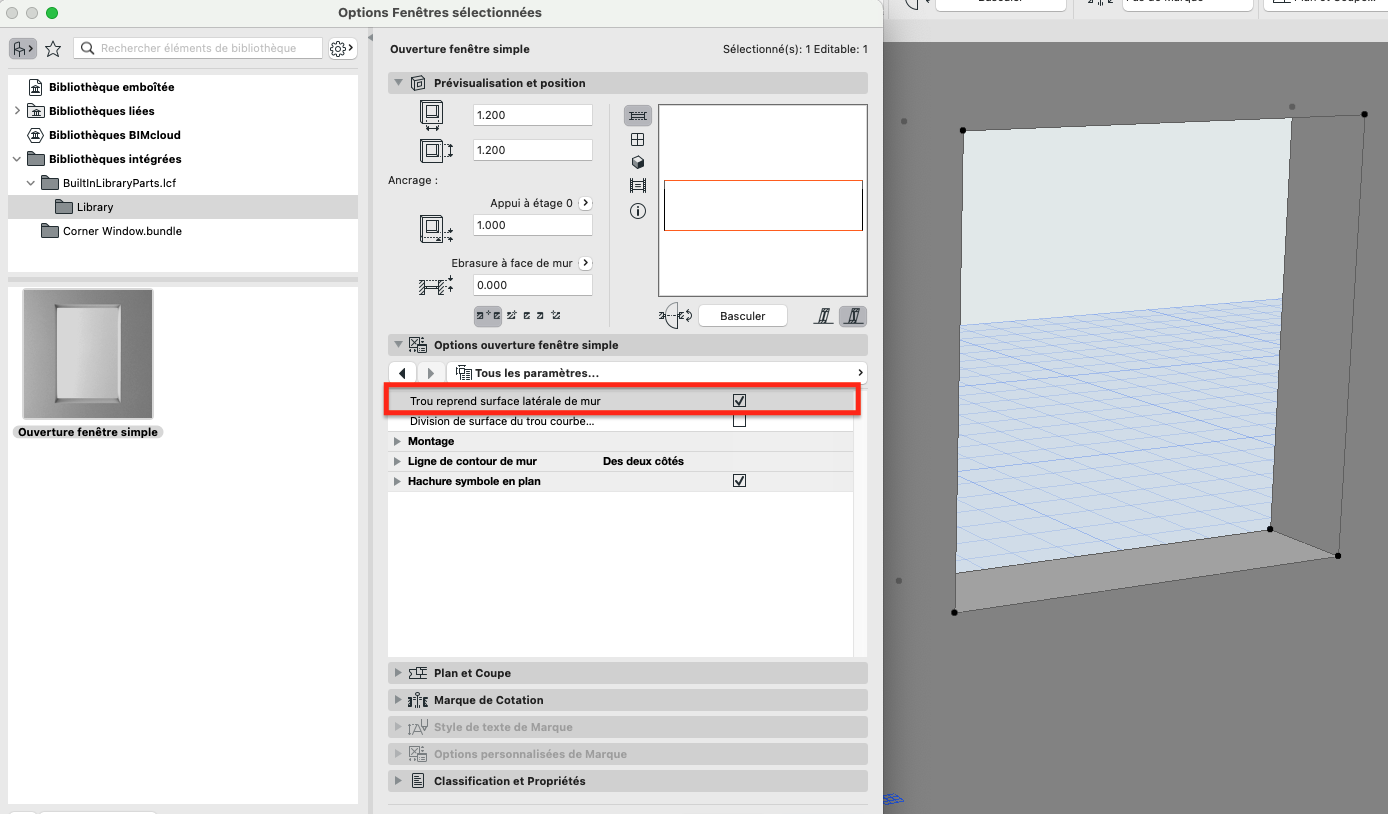

Il est aussi possible d'activer Trou reprend surface latérale du mur dans les options de l'ouverture fenêtre simple :

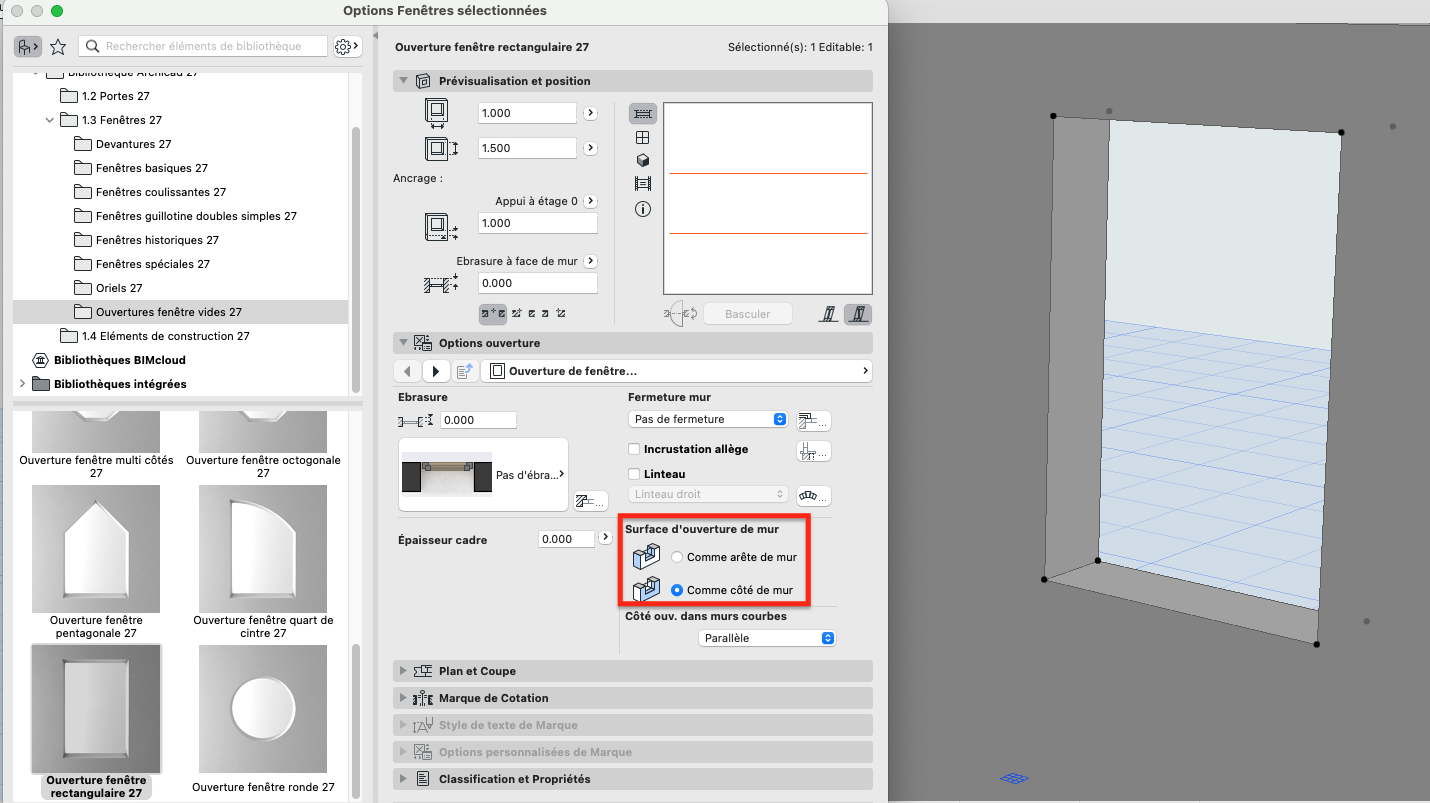

Choisir Surface dans les options de l'ouverture fenêtre rectangulaire :
Opérations éléments solides
Le paramètre Nouvelles surfaces cibles : Reprendre d'opérateur modifiera la surface visible suite à l'opération selon les informations de l'élément opérateur.
L'opérateur est une forme avec surface blanche lisse :

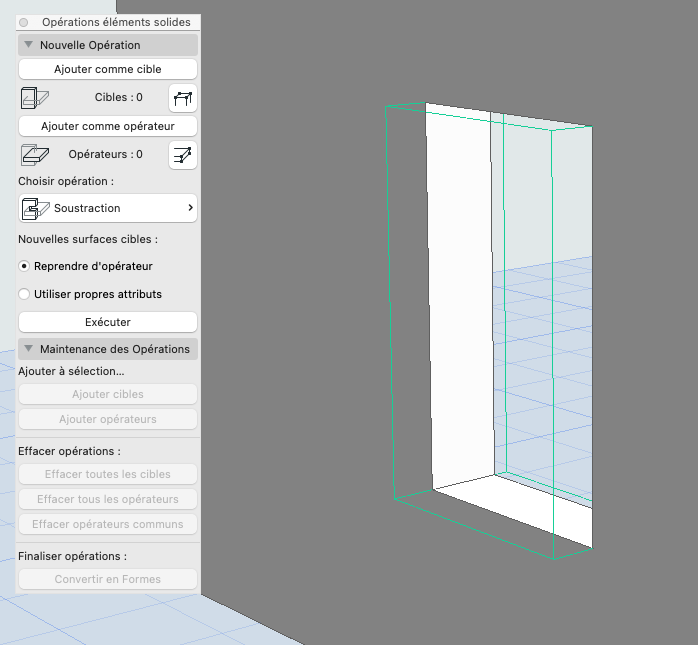

Reprendre d'opérateur :

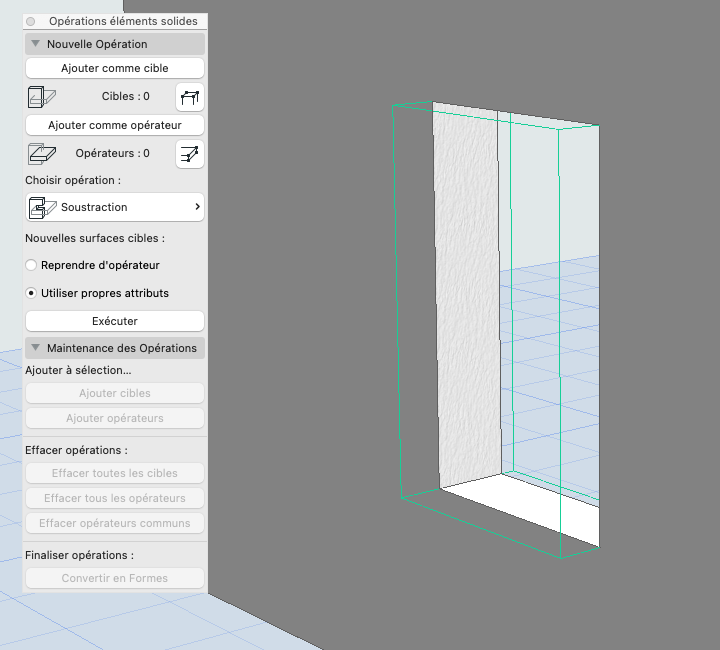

Utiliser propres attributs (prend attribut de la cible) :
