Description

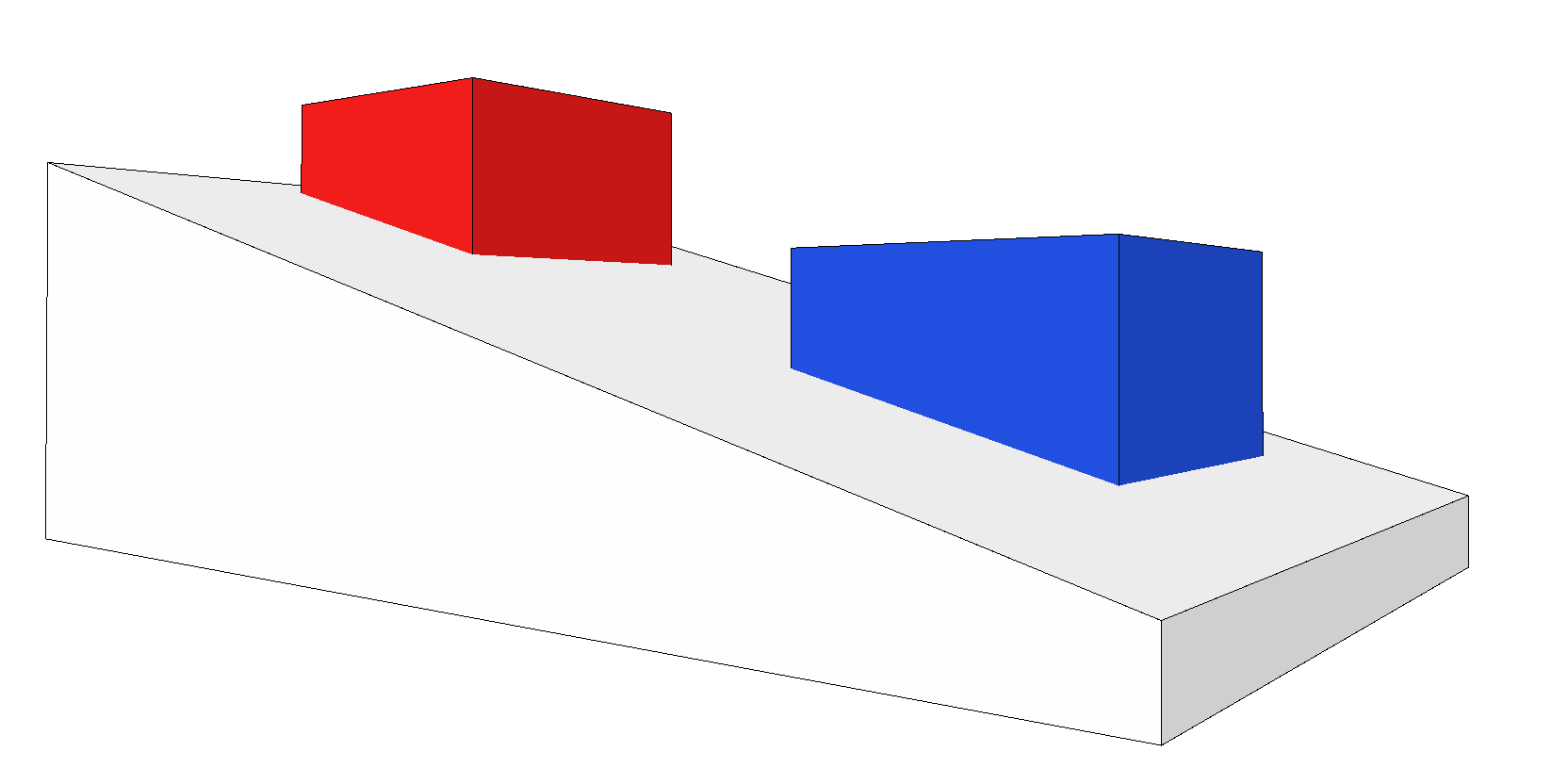

Des murs ont été placés sur un terrain en pente, appartenant au même niveau mais positionnés à des hauteurs différentes. Des espaces ou segments de murs peuvent ne pas apparaître sur les vues en plan lorsque ces murs se trouvent significativement au‑dessus ou au‑dessous du plan de coupe de l’étage actuel, alors qu’ils restent visibles en 3D.
Solution
Ce comportement est lié au fait que le plan de coupe de l’étage dispose d’une plage verticale limitée, qui peut ne pas englober les murs à hauteurs variables sur un terrain en pente. Même si tous les murs appartiennent au même niveau, ceux qui se trouvent en dehors de cette plage ne s’affichent pas comme coupés sur le plan.
- Sélectionner tous les murs qui doivent apparaître, quel que soit leur positionnement en hauteur.

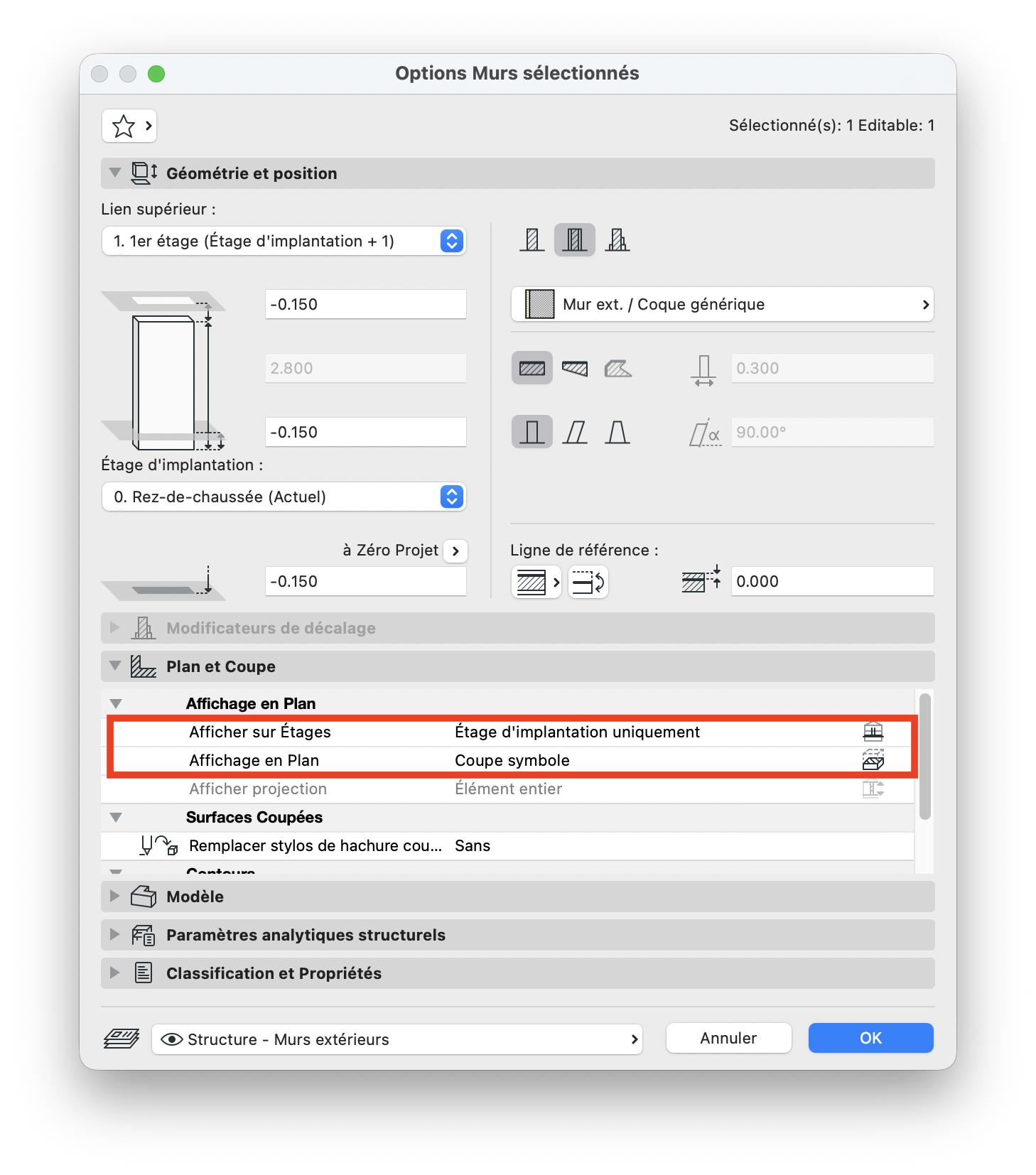

- Ouvrir la boîte de dialogue Options Murs sélectionnés.
- Développer le panneau Plan et Coupe.
- Régler Affichage en plan sur Coupe symbolique.
-
Vérifier que Afficher sur Étages est réglé sur Étage d'implantation uniquement, condition nécessaire pour l’affichage en coupe symbolique.
Cette combinaison de paramètres force l’affichage des murs comme coupés, quelle que soit leur position verticale réelle par rapport au plan de coupe.

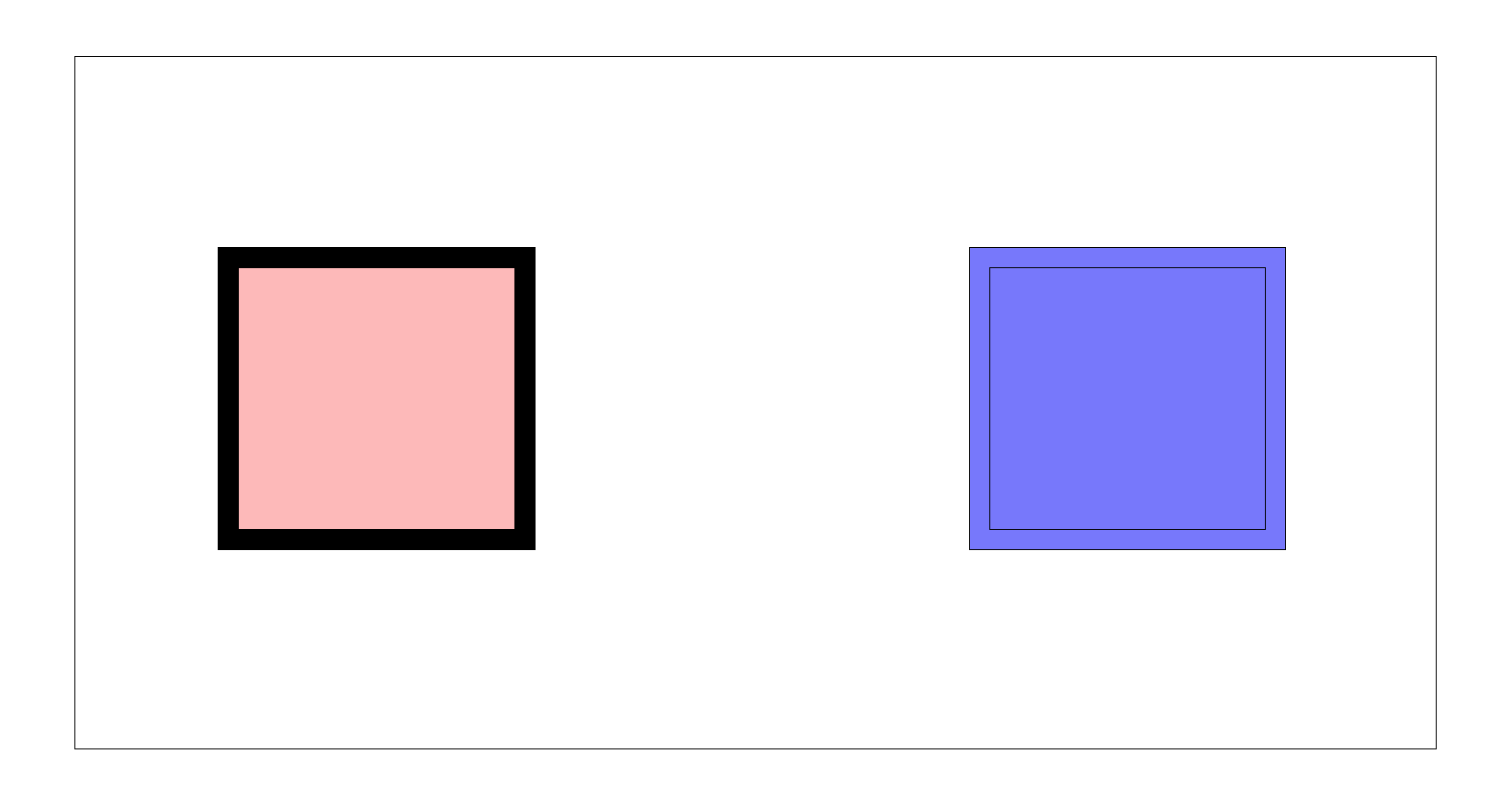

Une fois ces réglages appliqués, tous les murs du terrain en pente devraient apparaître sur la vue de plan d’étage, ceux situés en dehors de la plage de coupe principale étant en général représentés par des lignes pointillées pour indiquer une position au‑dessus ou au‑dessous du plan.
