Disparition de lignes lors du passage de la vue Plan d’étage à la vue Plan de plafond

Description

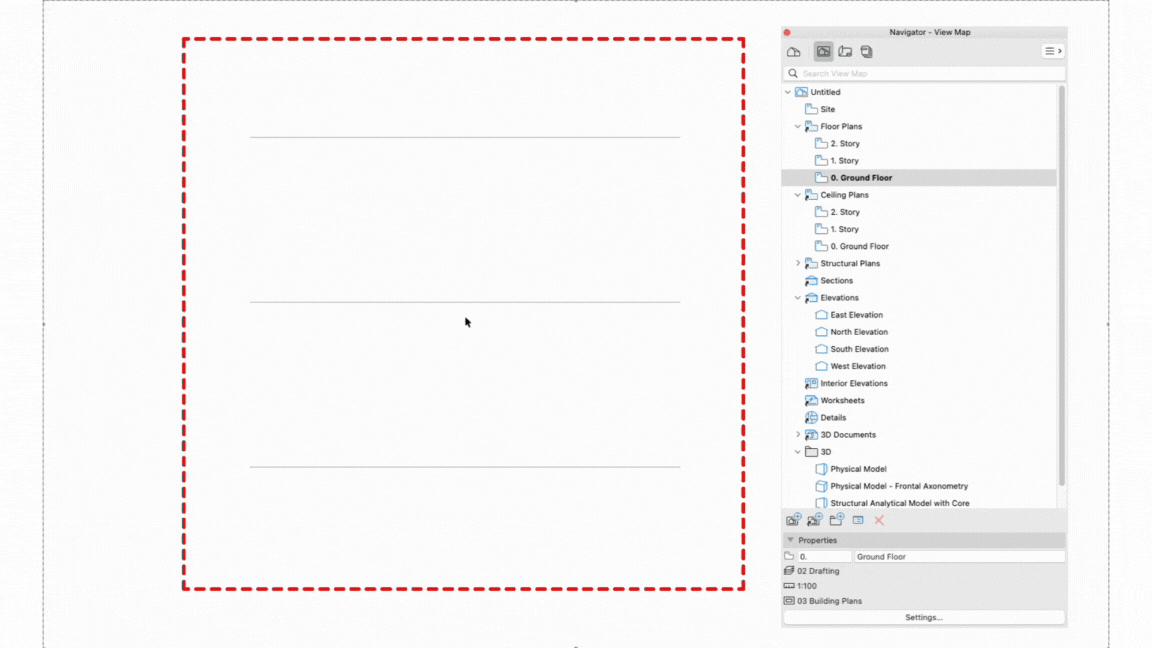

Lors du passage de la vue Plan d’étage à la vue Plan de plafond, certaines lignes visibles dans le plan d’étage disparaissent complètement. Les lignes manquantes semblent être associées à des éléments dont la catégorie de ligne est définie sur Ligne de séparation de couches. Cette information peut être vérifiée dans la boîte de dialogue Options Ligne.

Solution

Ce comportement se produit généralement parce que les vues de plan de plafond utilisent une combinaison de substitution graphique dans laquelle l’option Masquer séparateurs de couches est activée par défaut. Lorsque les lignes sont catégorisées comme Ligne de séparation de couches, elles sont donc masquées lorsque cette option est active.

1. Sélectionner les lignes manquantes dans la vue de plan d’étage, où elles sont encore visibles.
2. Effectuer un clic droit, puis choisir Options Ligne dans le menu contextuel.

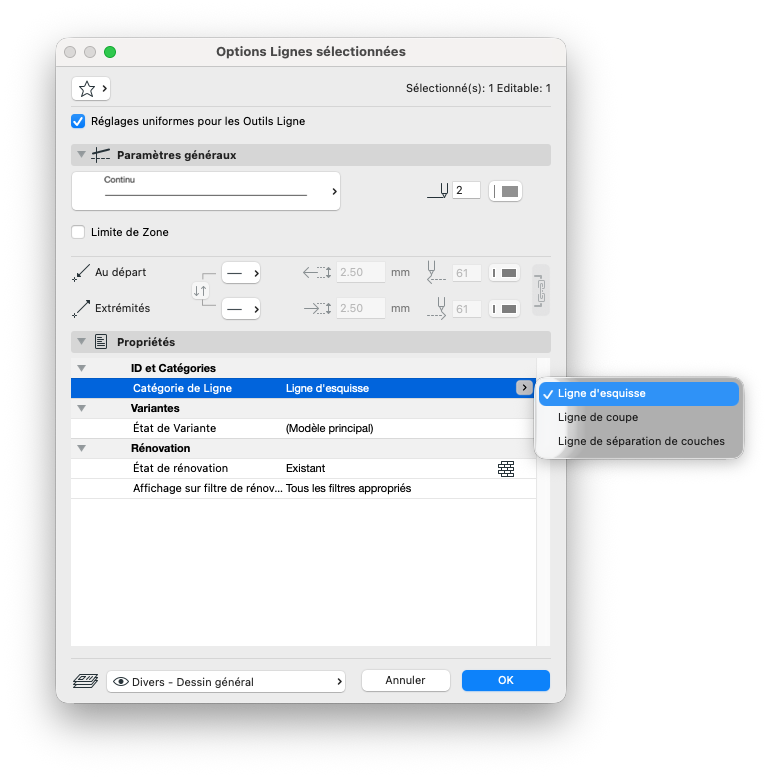

3. Accéder au menu Propriétés de Ligne dans la boîte de dialogue Options Ligne.
4. Modifier la Catégorie de Ligne de Ligne de séparation de couches vers l’une des options suivantes :
   • Ligne de coupe pour les contours d’éléments structurels ou de construction.
   • Ligne d’esquisse pour les lignes d’annotation 2D générales.
5. Cliquer sur OK pour appliquer les modifications.
