Description
Quelques fois, les panneaux d’un garde-corps présentent des particularités, telles que des découpes ou des formes atypiques que l'on ne peut pas modéliser avec les options du garde-corps.
Solution
Il est possible de modéliser ce panneau à l’aide d'un autre outil, par exemple l’outil Forme ou Dalle. Une fois la modélisation achevée, l’élément peut être enregistré en tant que panneau de garde-corps.
Il convient de noter que le panneau personnalisé doit être enregistré sur le plan vertical, à l’identique du garde-corps. Si le panneau est conçu à partir d’une dalle dessinée sur le plan d’étage, il est nécessaire de la convertir préalablement en forme, puis de procéder à une rotation de celle-ci afin d’assurer son positionnement vertical pour une utilisation conforme en tant que panneau de garde-corps.

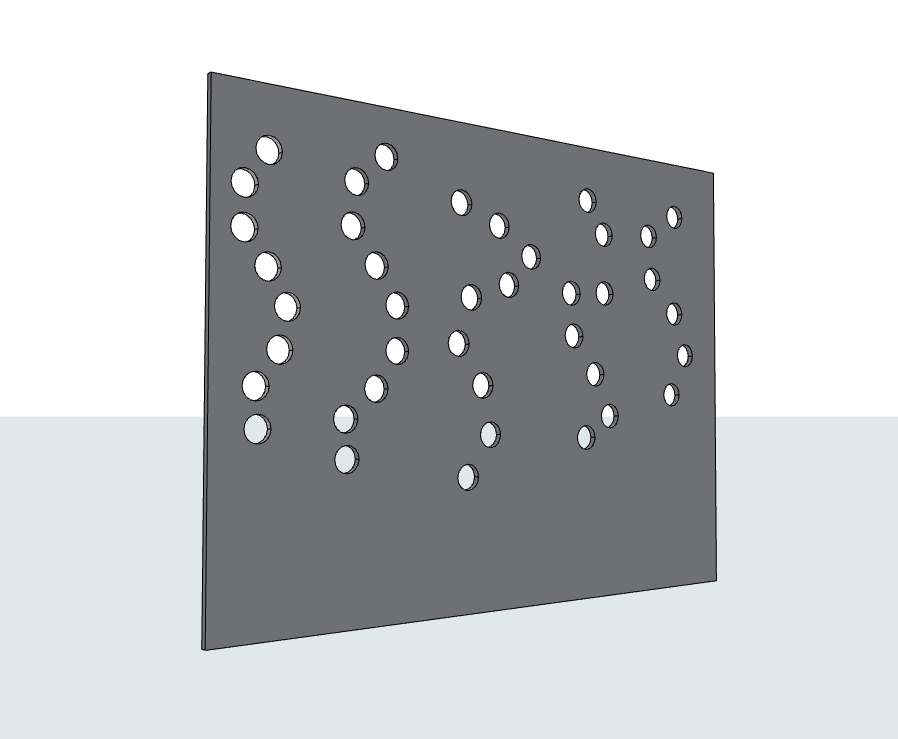

- Une fois le panneau personnalisé modélisé en 3D, il faut le sélectionner en plan ou dans la fenêtre 3D, puis aller dans le menu Fichier / Bibliothèques et objets / Enregistrer la sélection comme / Panneau de garde-corps.
- Saisir le nom de l'objet et cliquer sur Enregistrer. Le panneau personnalisé sera enregistré comme un objet qui sera placé, par défaut, dans la bibliothèque emboitée au projet.
Attention : les dimensions du panneau personnalisé sont fixes. Pour plus de détails, veuillez consulter l'article suivant : Le panneau du garde-corps personnalisé ne s'adapte pas. -

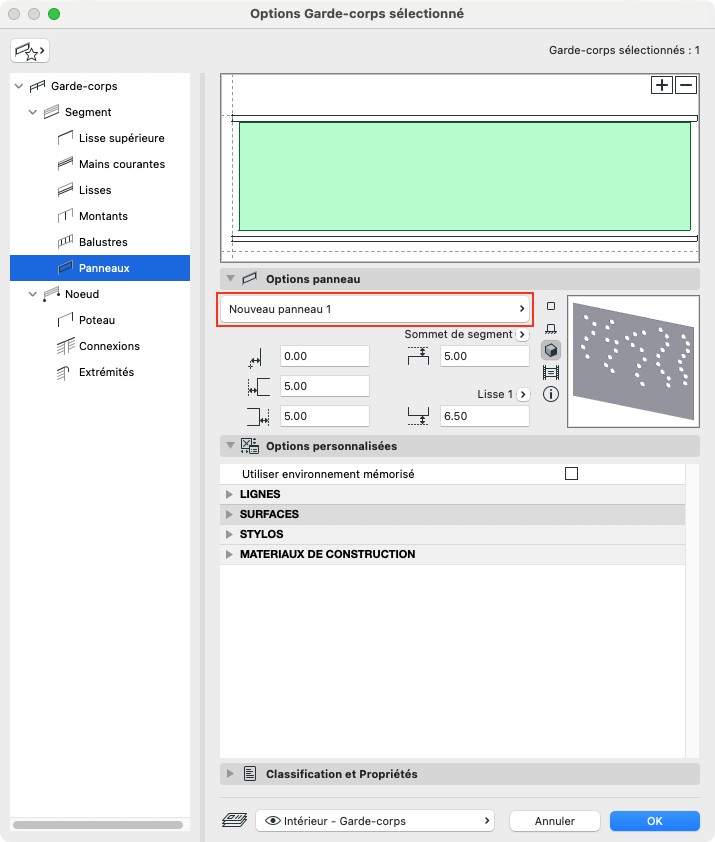

Dans l'onglet Options panneau se trouvant dans les options du garde-corps, cliquer sur le menu déroulant afin de sélectionner le panneau personnalisé précédemment enregistré.
