Description

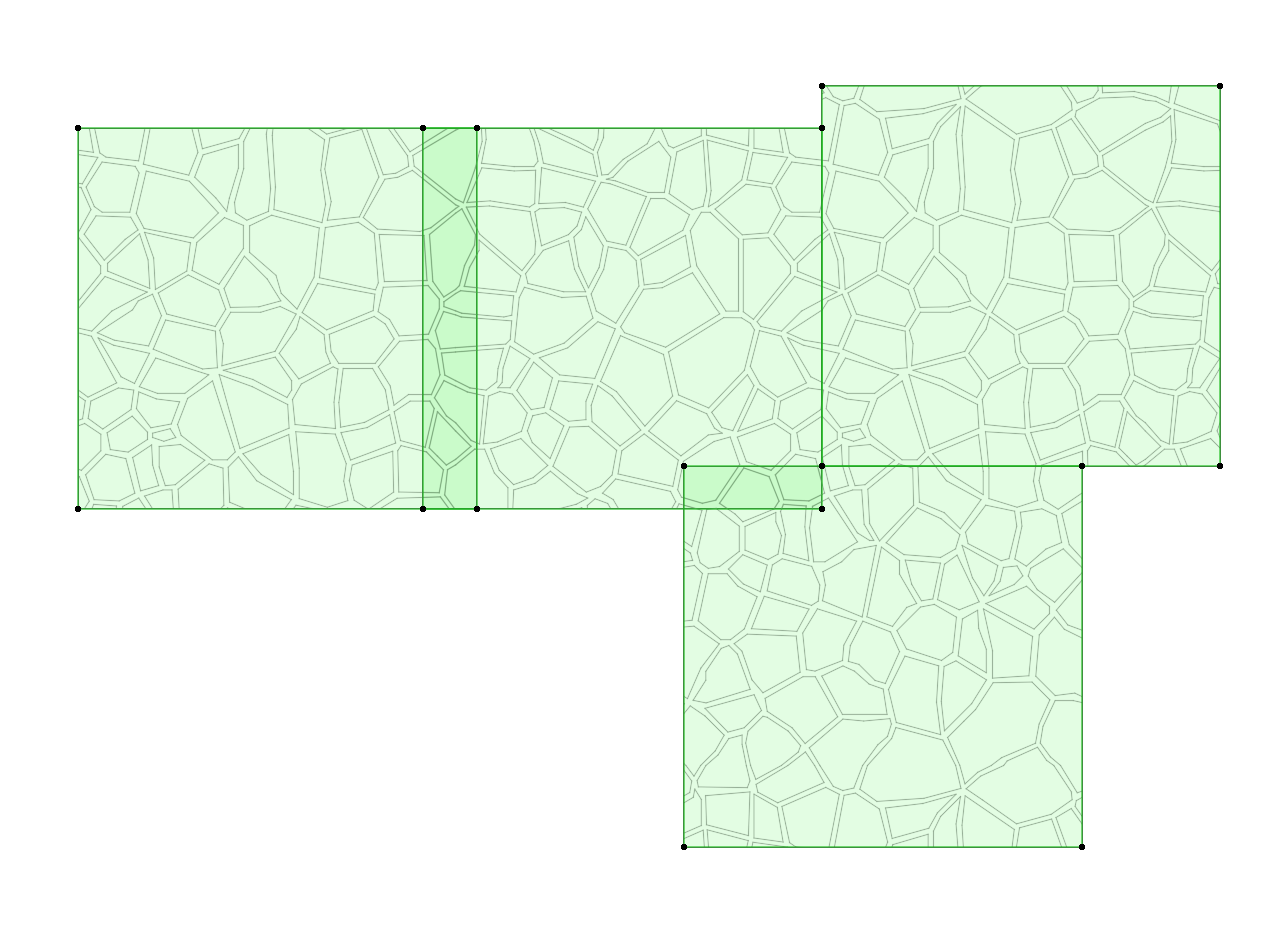

Plusieurs éléments de hachure adjacents peuvent présenter des propriétés et des motifs identiques, tout en apparaissant comme des hachures séparées dans le projet. Les hachures peuvent se chevaucher ou être contiguës, et l’objectif est de les fusionner en un seul élément de hachure.
Solution
La fonctionnalité intégrée Consolidation hachures permet de fusionner des hachures adjacentes identiques en un seul élément.
Combiner les hachures en utilisant la consolidation hachures
- Sélectionner au moins deux éléments de hachure à combiner.
- Accéder au menu Édition puis à Modifier / Consolidation hachures...
- Dans la boîte de dialogue Options Consolidation des hachures, activer Fusionner hachures adjacentes identiques.
- Choisir l’option de gestion des contours souhaitée :
- Ne pas fusionner hachures ayant un contour — les hachures avec contour ne sont pas fusionnées.
- Fusionner hachures identiques ayant des contours identiques — seules les hachures dont les contours correspondent sont fusionnées.
- Fusionner hachures identiques quels que soient leurs contours — toutes les hachures identiques sont fusionnées, que les contours correspondent ou non.
5. Cliquer sur OK pour exécuter la consolidation.
Options supplémentaires de consolidation
Il est également possible d’activer les paramètres suivants dans la même boîte de dialogue :
- Découper hachures superposées — supprime les parties superposées en ne conservant visible que la hachure supérieure.
- Convertir contours de hachure en lignes et arcs — convertit les limites des hachures en éléments de ligne séparés.
Conditions requises pour une fusion réussie des hachures
Pour que les hachures fusionnent avec succès, elles doivent présenter des propriétés identiques :
- Même motif et même type de hachure.
- Couleurs de premier plan et d’arrière-plan identiques.
- Même orientation de motif (Origine du projet / Origine de la hachure / Distorsion personnalisée).
- Même affectation de calque.
- Même catégorie de hachure (ou utilisation des Options de fusion pour ignorer les différences de catégorie).
Méthode alternative : addition manuelle des hachures
Pour les hachures qui ne peuvent pas être fusionnées automatiquement :
- Sélectionner la première hachure en utilisant l’Outil Hachure.
- Cliquer sur un bord de la hachure pour activer la Palette contextuelle.
- Choisir l’option Ajouter (+) dans la palette Pet.
- Utiliser la Baguette magique pour tracer la deuxième zone de hachure.
- Supprimer manuellement la deuxième hachure d’origine.
Problèmes courants
Si les hachures ne fusionnent pas, il convient de vérifier qu’elles :
- Sont affectées au même calque.
- Ont des catégories de hachure identiques ou que la fusion des catégories est activée dans les Paramètres de fusion.
- Partagent les mêmes paramètres d’orientation de motif.
- Sont réellement en contact ou adjacentes.
La hachure fusionnée résultante porte l’ID d’élément de la plus grande hachure d’origine.
