La porte personnalisée n’affiche qu’une ouverture vide en vue 3D

Description

Une porte personnalisée a été créée et s’affiche correctement en vue de plan, mais en vue 3D seule une ouverture vide apparaît. Les composants du cadre de porte et de l’ouvrant ne sont pas visibles dans la fenêtre 3D.

Solution

Ce comportement est lié au fait que la dalle utilisée pour créer la porte a son ID d’élément défini sur Wallhole. Dans ce cas, Archicad interprète l’élément comme un simple volume de découpe, crée une ouverture dans le mur et masque la géométrie de la porte en 3D.

Corriger l’ID d’élément

1. Sélectionner la dalle utilisée pour la porte personnalisée.
2. Ouvrir les options de la dalle.

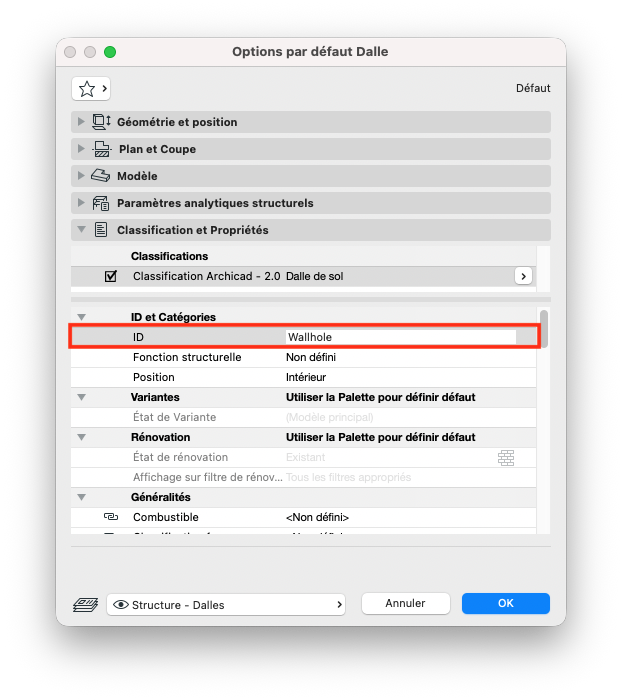

3. Dans le menu Classification et propriétés, modifier l'ID d’élément et remplacer Wallhole par un identifiant non réservé, par exemple Porte ou Personnalisé.
4. Cliquer sur OK pour appliquer la modification.
5. Réenregistrer l’objet via Fichier / Bibliothèques et objets / Enregistrer la sélection en tant que porte.

Conseils :

1. N’utiliser Wallhole que pour créer une ouverture vide dans un mur.
2. Utiliser Wallniche pour créer une niche dans l’épaisseur du mur.
3. Attribuer un ID différent pour les éléments de porte afin qu’ils s’affichent correctement en 3D.
