Présence de découpes ou de tailles anormales sur les murs – Site de Support

Description

Des murs sont coupés ou taillés de manière inattendue dans les vues 3D et les élévations. Certaines portions de mur peuvent être manquantes, ou seule une partie du mur est taillée. Ces anomalies ne sont pas visibles sur le plan d’étage mais apparaissent lors de la visualisation du modèle en élévation ou en 3D. Le problème survient généralement après l’utilisation de la fonction Raccorder éléments à toit/coque avec des toits composés de plusieurs pans.

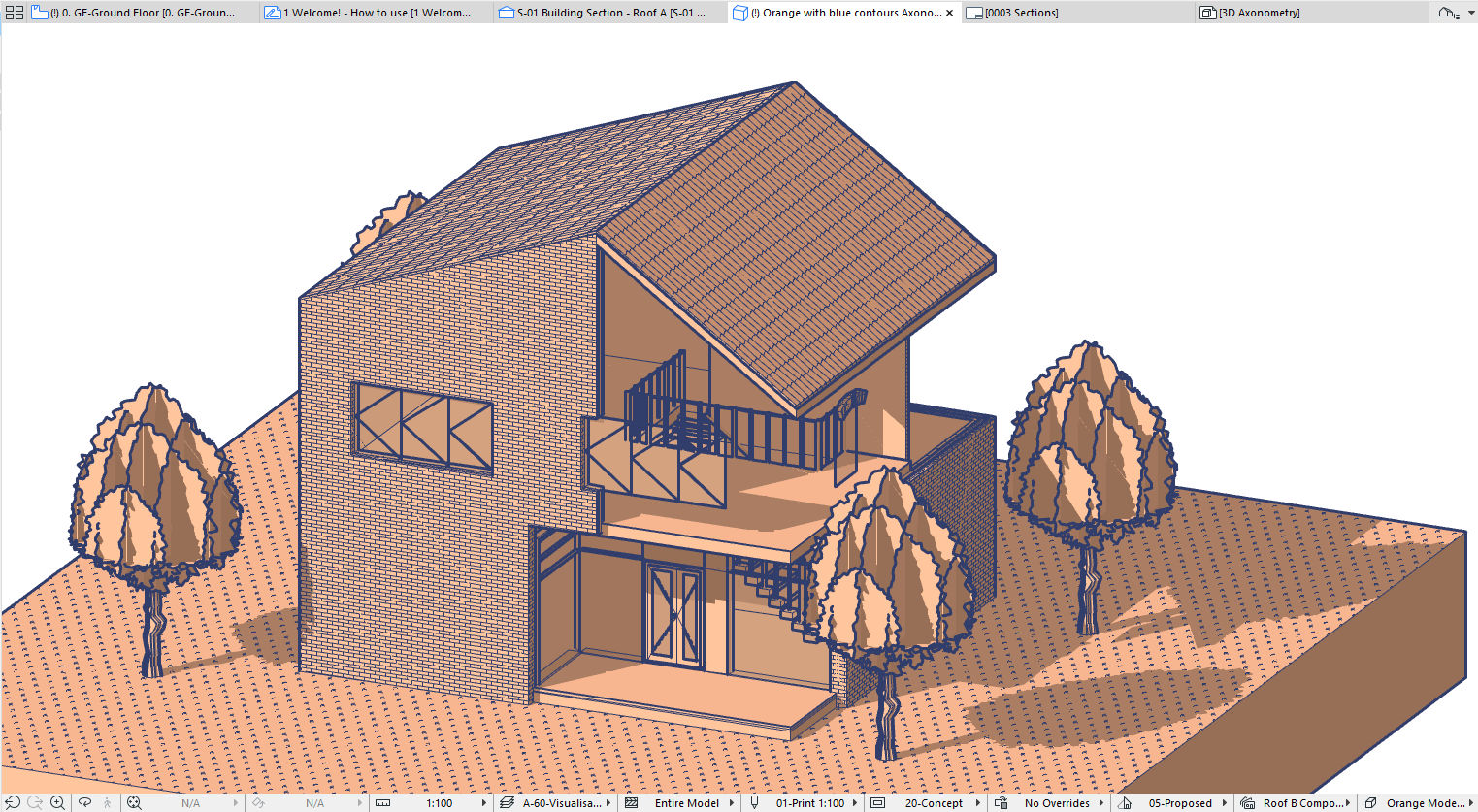

Vue axonométrique 3D Archicad d’une maison à deux niveaux, mettant en évidence le pan de toiture principal en pente et la découpe précise des murs au raccord avec ce pan, avec balcon, escalier extérieur et arbres stylisés sur un terrain hachuré

Solution

Ces découpes irrégulières des murs sont généralement causées par la manière dont l’opération de raccord interagit avec les toits à plusieurs pans, la géométrie du toit ou les réglages de hauteur du mur. Les scénarios courants et leurs solutions sont présentés ci-dessous.

Un seul pan de toit sélectionné parmi un toit à plusieurs pans

Lorsque le raccord d’un mur est effectué par rapport à un toit composé de plusieurs pans, mais qu’un seul pan est sélectionné lors de l’opération, la découpe ne prend en compte que ce pan. Cela peut entraîner la suppression d’une moitié du mur, et pas seulement de sa partie supérieure, avec un problème visible uniquement dans les vues en élévation et en 3D.

Sélectionner le mur à raccorder au toit.
Utiliser l’une des méthodes suivantes pour s’assurer que tous les pans de toit concernés sont inclus :
- Sélectionner le mur et tous les pans de toit ensemble.
- Faire un clic droit et choisir Connecter / Raccorder éléments à toit/coque.
- Dans la boîte de dialogue, confirmer l’utilisation des toits sélectionnés comme éléments de raccord.
Cliquer sur Raccorder pour exécuter l’opération.
Vérifier le résultat en 3D et en élévation pour confirmer que le mur est correctement raccordé au toit.

Pour les toits à plusieurs pans, il est recommandé de sélectionner toujours l’élément de toit complet, et non un seul pan, avant de lancer le raccord.

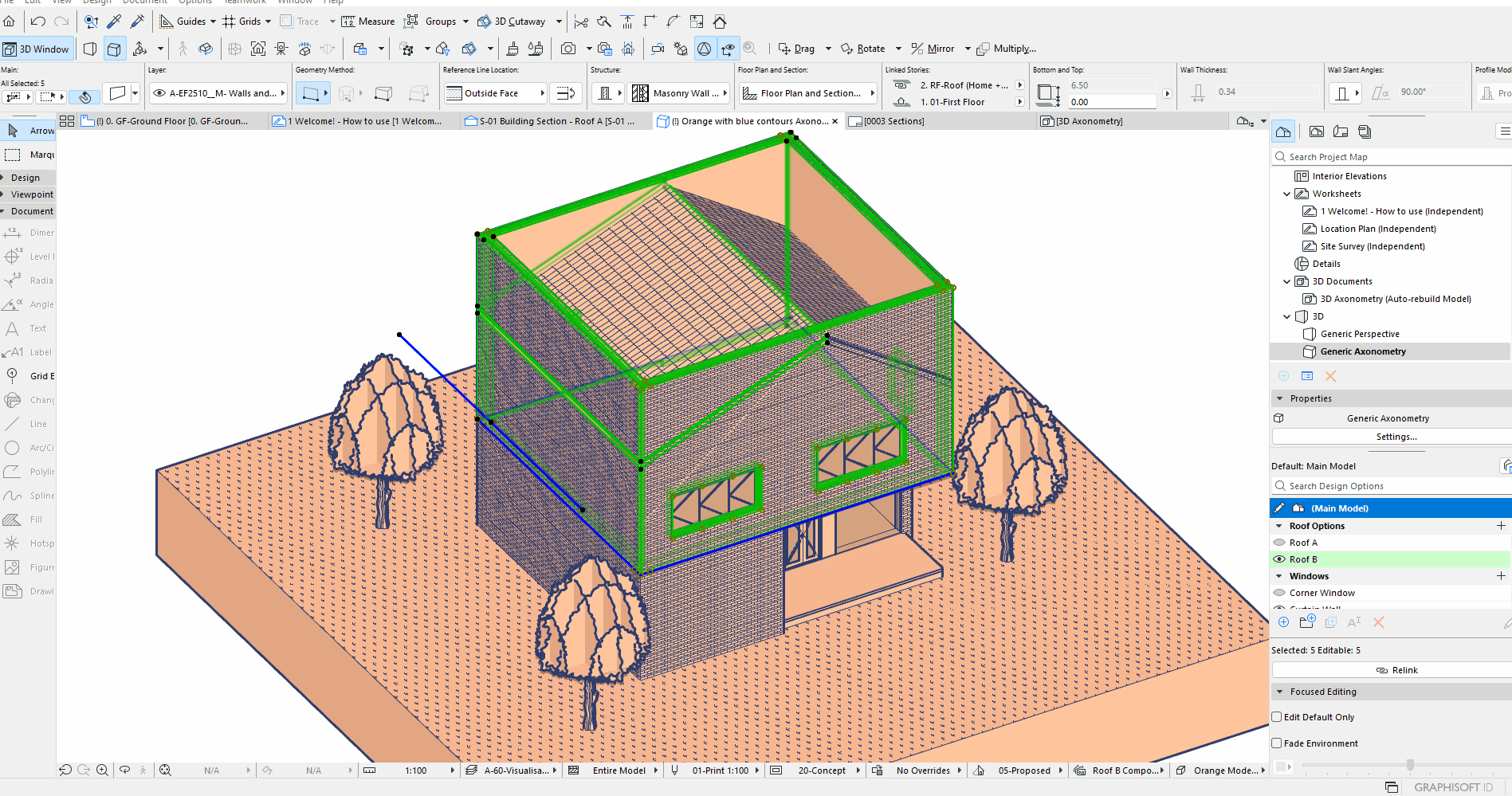

Vue axonométrique 3D Archicad montrant une maison à deux niveaux, avec murs sélectionnés en volume vert autour du bâtiment pour illustrer la zone de découpe par le pan de toiture et les réglages de liaison mur‑toiture dans l’interface

Portion de mur manquante après le raccord au toit

Lorsqu’une grande section du mur disparaît après le raccord au toit, la cause est souvent liée au fait que le toit ne couvre pas entièrement le mur en plan ou en élévation. Le corps de taillage du toit n’affecte que la zone située directement sous la projection du toit.

Contrôler l’alignement des bords du toit avec le mur :
- En vue 3D ou en plan, vérifier que le toit dépasse, ou au minimum correspond, à la face extérieure du mur.
- Ajuster le contour du toit si nécessaire afin qu’il couvre complètement le mur.
Relancer le raccord du mur au toit en utilisant Dessin / Connecter / Raccorder éléments à toit/coque ou le menu contextuel Connecter / Raccorder éléments à toit/coque.

Astuce : activer Corps de coupe dans Vue / Options vue écran afin de visualiser la zone affectée par la découpe.

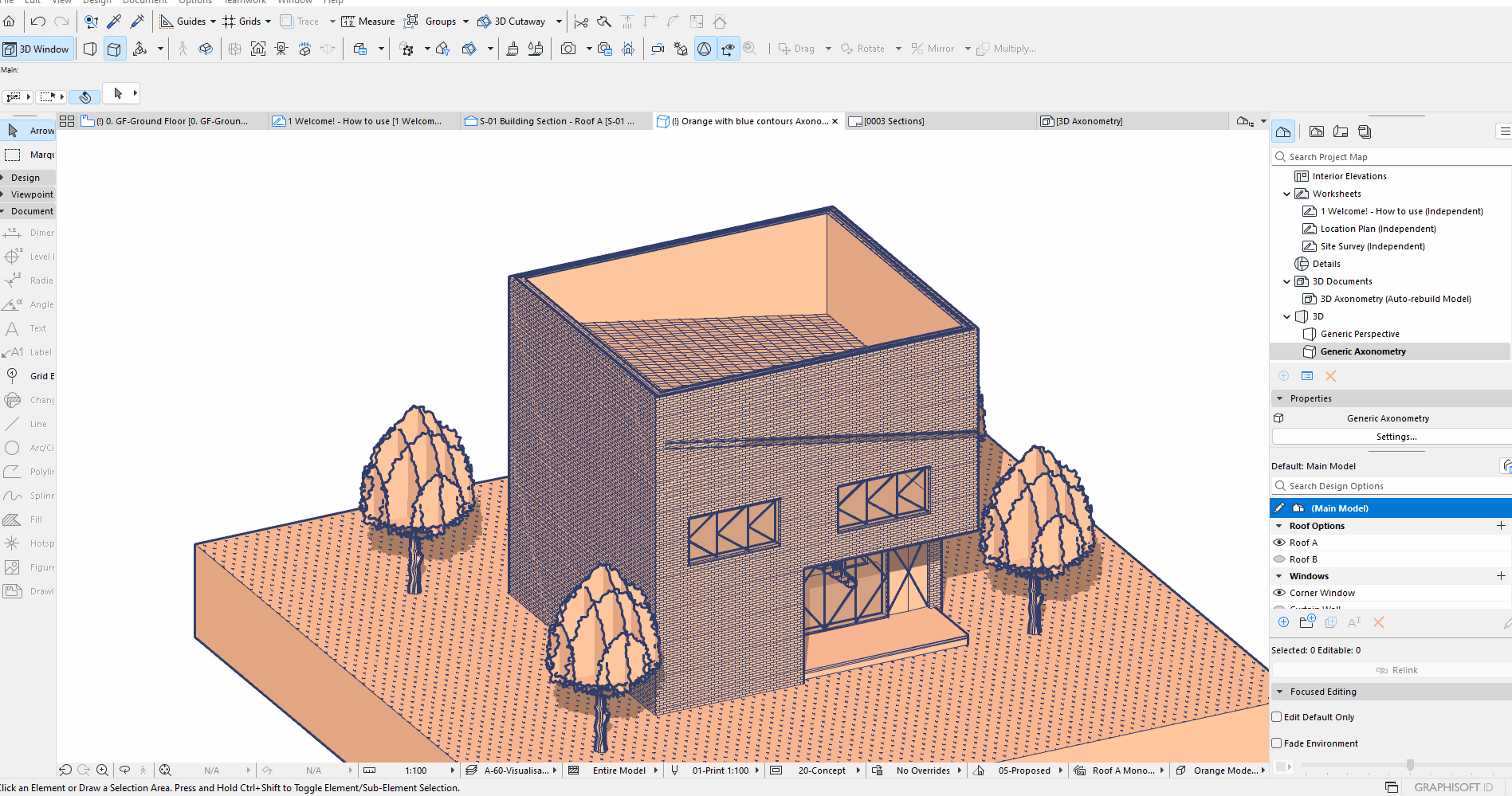

Vue axonométrique 3D Archicad d’une maison à deux niveaux sans toiture, utilisée pour préparer l’application des pans de toiture. Le volume montre les murs en brique avant découpe, avec les futures lignes de liaison mur‑toiture destinées à être ajustées via les options de corps de découpe, sur un terrain hachuré avec arbres stylisés

Seule une partie du mur est raccordée selon la pente du toit

Lorsque seule une section du mur est taillée, il est possible que le mur ne soit pas suffisamment haut pour que le toit l’intersecte complètement. La découpe n’affecte que la zone où le mur et le toit se chevauchent dans l’espace 3D.

Sélectionner le mur et ouvrir les Options du mur.
Augmenter la hauteur du mur afin qu’il dépasse le point le plus haut du pan de toit auquel il doit être raccordé.
Relancer le raccord du mur en utilisant Connecter / Raccorder éléments à toit/coque.

Astuce : il est également possible de redimensionner le mur en utilisant la commande d’étirement dans la palette d’outils contextuelle.

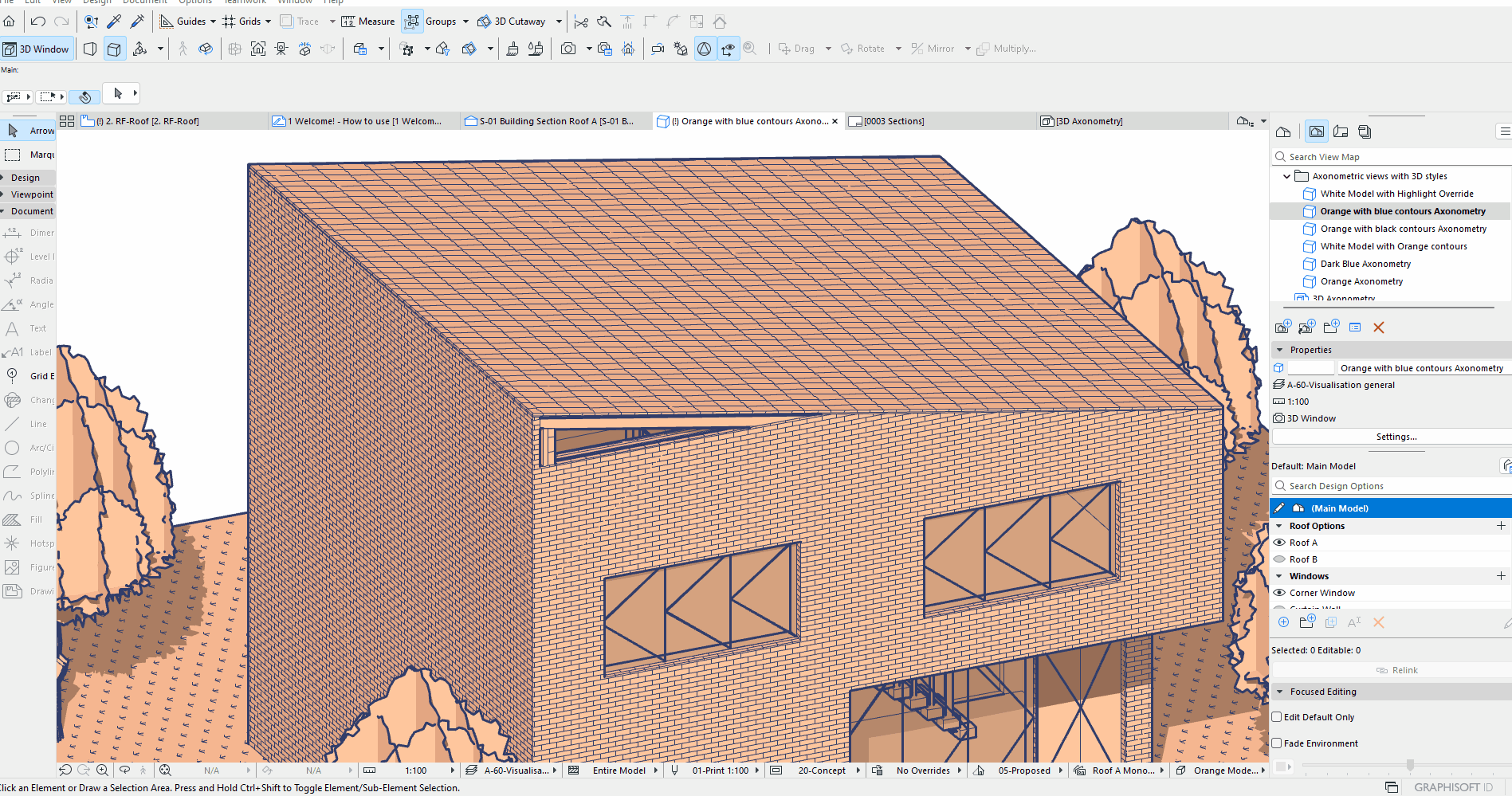

Vue axonométrique rapprochée dans Archicad montrant un pan de toiture unique en pente au‑dessus des murs en brique, où l’on voit clairement que la hauteur du mur n’atteint pas le pan de toiture et n’est donc pas découpée par celui‑ci, avec fenêtres et entrée visibles sur la façade
